控制图1、概念控制图又叫做管制图，是用于分析和判断工序是否处于稳定状态所使用的带有控制界限的一种工序管理图。
控制图是一种对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图，图上有中心线（CL ）、上控制线（UCL ）、下控制线（LCL ），并有按时间顺序抽取的样本计量值的描点序列。
控制图主要用于：过程分析及过程控制。

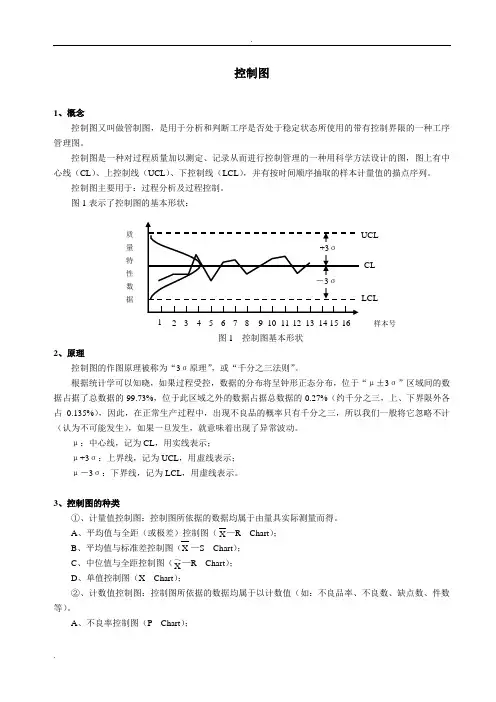

图1表示了控制图的基本形状：2、原理控制图的作图原理被称为“3σ原理”，或“千分之三法则”。
根据统计学可以知晓，如果过程受控，数据的分布将呈钟形正态分布，位于“μ±3σ”区域间的数据占据了总数据的99.73%，位于此区域之外的数据占据总数据的0.27%（约千分之三，上、下界限外各占0.135%），因此，在正常生产过程中，出现不良品的概率只有千分之三，所以我们一般将它忽略不计（认为不可能发生），如果一旦发生，就意味着出现了异常波动。
μ：中心线，记为CL ，用实线表示； μ+3σ：上界线，记为UCL ，用虚线表示； μ－3σ：下界线，记为LCL ，用虚线表示。
3、控制图的种类①、计量值控制图：控制图所依据的数据均属于由量具实际测量而得。
A R Chart ）； B S Chart ）；C Chart ）；D 、单值控制图（X Chart ）；②、计数值控制图：控制图所依据的数据均属于以计数值（如：不良品率、不良数、缺点数、件数等）。
A 、不良率控制图（P Chart ）；质 量 特 性 数 据B、不良数控制图（Pn Chart）；C、缺点数控制图（C Chart）；D、单位缺点数控制图（U Chart）。
4、控制图的用途根据控制图在实际生产过程中的运用，可以将其分为分析用控制图、控制用控制图：①、分析用控制图（先有数据，后有控制界限）：用于制程品质分析用，如：决定方针、制程解析、制程能力研究、制程管制之准备。
分析用控制图的主要目的是：（1）分析生产过程是否处于稳态。
控制图控制图（Control chart）又称为管理图、休哈特图。
由美国贝尔实验室的休哈特博士于1924年发明。
控制图是以假设检验原理为基础设置统计控制线，按照时间坐标记录独立测量值、平均值或其他统计量的折线图，用以区分过程中的异常波动与正常波动，并判断过程是否处于统计过程控制状态的一种工具。

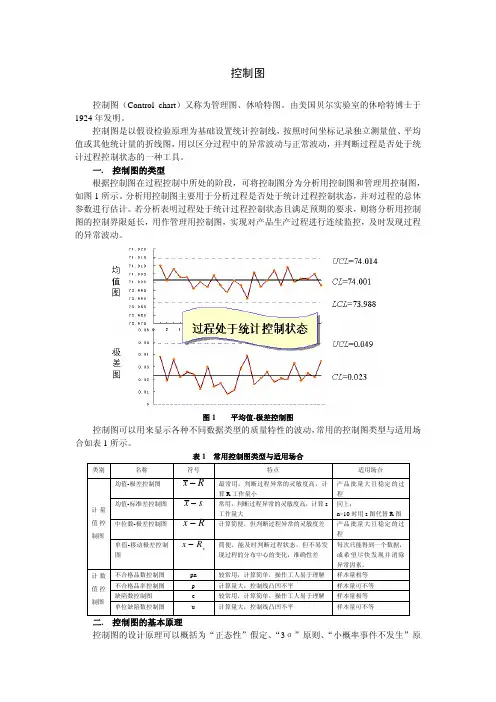

一. 控制图的类型根据控制图在过程控制中所处的阶段，可将控制图分为分析用控制图和管理用控制图，如图1所示。
分析用控制图主要用于分析过程是否处于统计过程控制状态，并对过程的总体参数进行估计。
若分析表明过程处于统计过程控制状态且满足预期的要求，则将分析用控制图的控制界限延长，用作管理用控制图，实现对产品生产过程进行连续监控，及时发现过程的异常波动。
图1 平均值-极差控制图控制图可以用来显示各种不同数据类型的质量特性的波动，常用的控制图类型与适用场合如表1所示。
表1 常用控制图类型与适用场合二. 控制图的基本原理控制图的设计原理可以概括为“正态性”假定、“3σ”原则、“小概率事件不发生”原理和“统计反证推断”思想。
具体说就是，假定所收集的质量特性数据服从正态分布，在此假定下，过程特性值落在分布中心上下各三倍标准差范围内的概率是99.73%，也就是说质量特性值落在上下三倍标准差之外的概率仅为0.27%，这是一个小概率事件，而“小概率事件不发生”原理认为小概率事件在一次观测中不发生，因此，一旦控制图出现“小概率事件发生”的现象，则表明过程发生了异常变化，这就是“统计反证推断”思想。
表2和表3分别表示计量值控制图和计数值控制图的中心线和控制界限的公式，以及样本量的确定。
表2 计量值控制图的中心线和控制界限表3 计量值控制图的中心线和控制界限三. 控制图的应用控制图显示随时间采集的数据和由这些数据计算出的波动；控制图与过程能力分析结合在一起称为统计过程控制（SPC）。
图2是一个典型的SPC的应用流程。
图2 典型的SPC的应用流程。
