1目的用于使（工序）过程保持稳定状态，预防不合格发生。
2适用范围适用公司对特殊特性与关键工序的控制。
3职责3.1生产计划部负责识别并确定特殊特性与关键工序，并确认需要控制的质量特性值。
3.2品质部1）负责采集和记录控制图所需要的产品实物测量数据，并确定采用的控制图的种类。
2）负责对现场操作人员进行控制图作业的培训和指导。
3.3生产部负责控制或管理控制图的打点、判别、不合格的纠正。

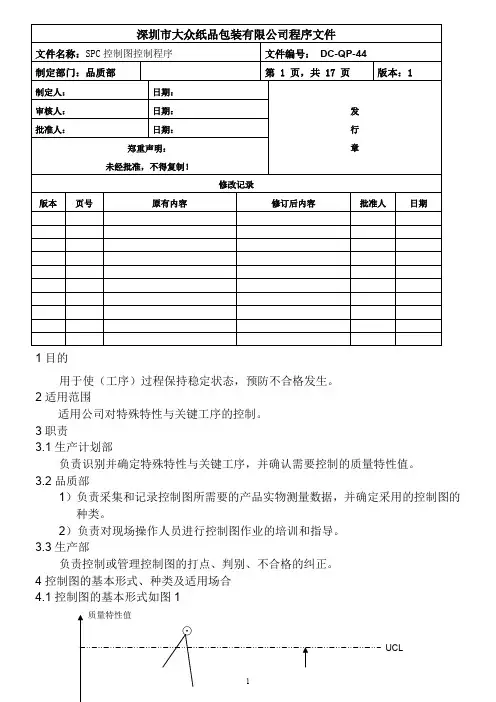

4控制图的基本形式、种类及适用场合 4.1控制图的基本形式如图1 UCLCLLCL抽样时间或样本序号 图1控制图的基本形式4.2控制图的分类 4.2.1按照用途分类1）分析用控制图主要用于分析过程是否处于稳态，过程能力是否适宜。
如果发生异常就应找出其原因，采取措施，使过程达到稳定。
过程处于稳定后，才可以将分析用的控制线，延长作为控制用控制图。
2）控制（管理）用控制图用于使过程保持稳态，预防不合格的发生。
控制用控制图的控制线来自分析用控制图，不必随时计算。
当影响过程质量波动的因素发生变化或质量水平已有明显提高提高时，应使用分析用控制图计算新的控制线。
4.3控制图的应用范围1）诊断：评估过程的稳定性。
2）控制：决定某过程何时需要调整，何时需要保持原有状态。
3）确认：确认某一过程的改进。
4.4绘制控制图1）选定质量特性：选定控制的质量特性应是影响产品质量的关键特性。
这些特性应能够计算（或计数）并且在技术上可以控制。
2）选定控制图的种类。
3）收集数据：应收集近期的，与目前工序状态一致的数据。
收集的数据个数参表2控制图的样本数与样本大小4）计算有关参数各控制图有关参数的计算步骤及公式（见表3）5）计算控制图中心线和上、下控制界限★控制线的计算公式见表4。
★计算所需要的系数，可根据样本容量n的大小查控制图系数表见表5。
6）画控制图在坐标上作出纵、横坐标轴，纵坐标为产品质量特性，横坐标为样本序号（时间）。
根据计算值画出上控制线UCL（用虚线），下控制线LCL（用虚线），同时画出中心线CL（用实线）。
