汽车性能台架实验

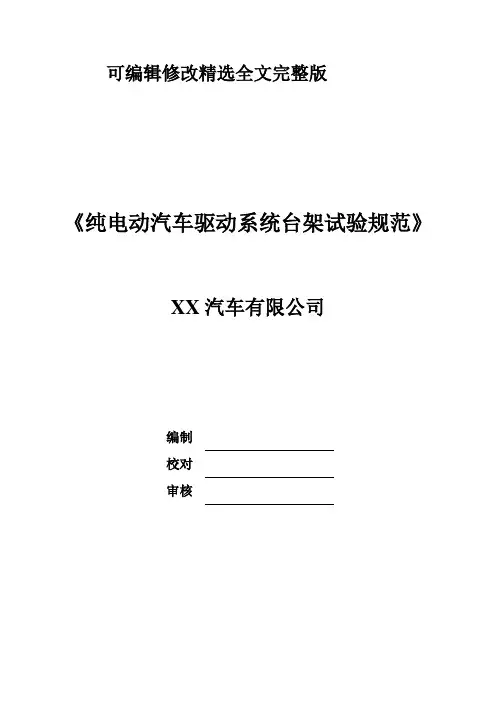

可编辑修改精选全文完整版《纯电动汽车驱动系统台架试验规范》XX汽车有限公司编制校对审核1总则针对工程样车搭载的驱动系统进行的台架试验项目，提供有效数据执行此规范。

2试验准备2.1接收项目负责人及部门领导确认的试验任务书（委托单）2.2根据委托单要求搭建驱动系统台架2.3根据委托单要求选装测量仪器2.4启动试验设备试运转2.5根据委托单中试验项目要求进行试验3试验项目3.1系统联调试验3.1.1联合电机控制器MCU，整车控制器VCU，动力电池，油门踏板及其它辅助部件；3.1.2由电机型号设定试验转速范围（0~F rpm），扭矩范围（0~FN.m），根据委托单设定转速步长（Pn rpm），扭矩步长（Qt N.m）；3.1.3通过测控系统软件控制测功机恒转速模拟负载，调整油门踏板位置至测试工况点；3.1.4运转稳定30秒记录相关数据；3.2驱动系统外特性试验3.2.1设定试验要求电压；3.2.2由电机型号设定试验转速范围（0~F rpm）；3.2.3根据委托单要求设定转速；3.2.4调整至油门踏板信号输出100%；3.2.5记录电机转矩与转速变化曲线和电机功率与转速变化曲线及相关数据；3.2.6根据试验要求继续调整电压测试；3.3驱动系统效率测试试验3.3.1设定试验要求电压；3.3.2由电机型号设定试验转速范围（0~F rpm）；3.3.3根据委托单要求设定转速；3.3.4根据委托单要求记录电机效率随转矩变化曲线；3.3.5输出电机效率MAP图（电机效率、控制器效率、系统效率）；3.4电机系统输出转矩标定试验3.4.1设定试验要求电压；3.4.2由电机型号设定试验转速范围（0~F rpm）；3.4.3根据委托单要求设定转速；3.4.4根据委托单要求模拟踏板信号发送转矩命令；3.4.5记录电机输出转矩值，进行拟合比较输入输出转矩曲线；4试验人员4.1委托单集中体现相关试验人员信息4.2驱动系统、测量仪器台架的安装搭建由试验室负责4.3试验设备的操作由试验室人员进行4.4整车控制器额外信号输入由相关项目负责人指派技术人员进行5试验方法及依据5.1参考以下标准5.1.1GB/T18488.1-2006 电动汽车用电机及其控制器_第1部分_技术条件（见附录A）5.1.2GB/T18488.2-2006 电动汽车用电机及其控制器_第2部分_试验方法（见附录B）6输出文档6.1备案试验记录单6.2输出试验报告。

AMT台架试验方法研究AMT台架是一种精密的试验设备，可用于测试各种汽车和机械设备的性能和质量。

本文将探讨AMT台架的试验方法研究。

首先，AMT台架的测试方法包括静态测试和动态测试。

静态测试主要测试汽车或机械设备的静止状态下的性能，如制动力、驱动力、悬挂性能等。

动态测试则测试动态条件下的性能，如加速性能、转弯性能、燃油经济性等。

对于静态测试，AMT台架可以进行多种试验方法，如刹车试验、发动机输出功率测试、车辆耗油量测试等。

其中，刹车试验是最常见的静态测试方法之一，可以测试车辆在紧急情况下的刹车距离和刹车效果。

发动机输出功率测试可以测试发动机在不同负载下的输出功率，以评估其性能。

车辆耗油量测试可以测量车辆在不同运行条件下的燃油经济性。

对于动态测试，AMT台架的试验方法主要包括加速试验、转弯试验和行驶循迹试验。

加速试验可以测试汽车或机械设备在不同速度下的加速性能。

转弯试验可以测试车辆在不同转弯半径下的转弯性能，以评估其车辆稳定性。

行驶循迹试验可以模拟各种路况下的行驶条件，以测试汽车或机械设备的悬挂性能和车轮跟踪性能等。

在进行AMT台架测试前，需要进行准备工作，包括确保设备和传感器的正确安装和校准，准备各种测试工具和测试设备，如测量仪器、计算机等。

在测试过程中，需要保证测试环境和条件的一致性，以确保测试结果的准确性和可比性。

除此之外，AMT台架试验方法还包括数据采集和分析。

在测试过程中，AMT台架会自动记录各种参数的数据，如车速、转速、功率、温度等，这些数据需要经过处理和分析，以便对车辆或机械设备的性能进行评估。

总之，AMT台架试验方法是一种先进的汽车和机械设备性能测试技术，可用于评估各种不同类型的车辆和设备的性能和质量。

通过对AMT台架试验方法的研究和应用，我们可以不断提高一系列设备和汽车的性能和质量，为各行各业的发展做出贡献。

AMT台架在国际上是比较先进的设备之一，其测试方法广泛应用于汽车、航空、机械、工程、电子等领域。

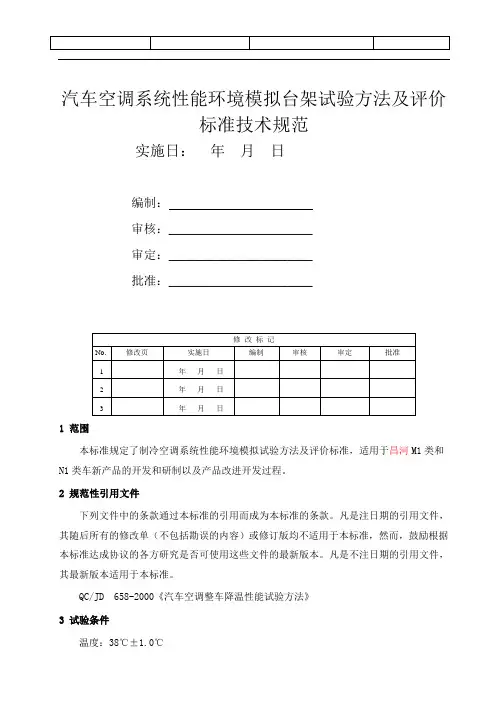

汽车空调系统性能环境模拟台架试验方法及评价标准技术规范实施日：年月日编制：审核：_______________________审定：_______________________批准：_______________________1 范围本标准规定了制冷空调系统性能环境模拟试验方法及评价标准，适用于昌河M1类和N1类车新产品的开发和研制以及产品改进开发过程。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

QC/JD 658-2000《汽车空调整车降温性能试验方法》3 试验条件温度：38℃±1.0℃相对湿度：50%±5%辐射强度：1000W/m2±25W/m24 试验设备环境试验舱底盘测功机数据采集系统5 试验方法5.1 测试准备5.1.1 车辆准备a) 记录车辆相关参数记录VIN编号、样车制造阶段、总质量、轮胎尺寸和压力、发动机型号、发动机排量、散热器型号、空调系统总成、试验前已行驶里程等相关参数。

b) 车辆检查检查车辆的密封性，车辆是否有泄漏现象。

c) 空调检查检查车辆的空调系统工作是否正常，系统是否有泄漏现象。

d) 冷却水检查查看水箱是否注满冷却水，是否有渗漏，若冷却系统有气阻，需将气排尽。

e) 燃油检查确保车辆有进行试验的最少量的燃油。

f) 机油检查查看机油标尺，机油量不能低于机油标尺最低限度，不能高于最高限度。

g) 轮胎气压检查检查轮胎气压，使其符合各车型相应的轮胎气压要求。

h) 按以下位置要求布置测点传感器：温度：冷凝器入口空气温度（入口管壁处）冷凝器出口空气温度（出口管壁处）散热器入水口温度散热器出水口温度发动机油温度（在量油标尺末端处）各蒸发器回风口温度（在内循环回风口表面中心处）各蒸发器出风口温度（在距出风口表面中心25～35mm处）各排各位置呼吸口和脚步温度（如图1所示，可调节的座椅应该调节到水平位置和垂直的中间位置各排各位置腰部温度（每个座位左右两侧边缘的中点，与坐垫之间的距离为25-50mm处）压缩机壳体的表面温度（热保护器附近）压力：压缩机排气压力压缩机吸气压力风速：各蒸发器出口风速（位于出风口表面中心处）电压：压缩机离合器电压冷凝器风扇电压散热器风扇电压鼓风机电压电流：冷凝器风扇电流散热器风扇电流鼓风机电流湿度：驾驶员位置湿度图15.1.2 环境试验室准备a) 驱动轮对中；b) 试验车辆紧固；c) 连接汽车排气管；d) 连接数据采集系统。

新能源汽车台架试验相关标准-概述说明以及解释1.引言1.1 概述概述部分的内容是对整篇文章的引言和内容进行简要介绍。

在本文中，我们将探讨新能源汽车台架试验相关标准的重要性、制定背景以及当前存在的问题和挑战。

台架试验作为评估新能源汽车性能和安全性的有效手段，在推动新能源汽车发展和普及方面具有重要作用。

然而，由于目前对新能源汽车台架试验相关标准的制定仍然不完善，存在着一些问题和挑战，包括标准的统一性、适用性和可操作性等方面的不足。

因此，本文将从多个维度对这些问题进行分析和讨论，并对相关标准的建议和展望进行探讨。

最后，我们还将对未来新能源汽车台架试验的发展方向进行展望，以期为新能源汽车产业的可持续发展提供有益的参考和借鉴。

1.2 文章结构本文主要围绕新能源汽车台架试验相关标准展开讨论。

文章结构分为引言、正文和结论三个部分。

在引言部分，首先对整个文章的背景和意义进行了概述。

随后介绍了文章的整体结构，包括引言、正文和结论三个部分，以及每个部分的具体内容和目的。

接下来是正文部分，主要包括台架试验的重要性、相关标准的制定背景以及当前存在的问题和挑战三个方面的内容。

在台架试验的重要性方面，我们将探讨为何台架试验对新能源汽车的发展至关重要，以及台架试验在车辆性能、能耗、安全性等方面的作用和意义。

在相关标准的制定背景方面，我们将介绍国内外关于新能源汽车台架试验相关标准的发展历程和现状。

最后，在当前存在的问题和挑战方面，我们将分析当前新能源汽车台架试验所面临的问题，如试验方法的不统一、标准的缺失等，并提出解决方案和对策。

最后是结论部分，我们将对整个文章进行总结，归纳出台架试验的作用和意义，以及对相关标准的建议和展望。

在对相关标准的建议和展望方面，我们将提出如何完善和统一台架试验相关标准的建议，并展望未来可能的发展趋势和方向。

通过以上的结构安排，本文将全面深入地探讨新能源汽车台架试验相关标准的重要性、背景、问题和挑战，并提出相应的建议和展望，为新能源汽车台架试验相关标准的制定和发展提供有益的参考和指导。

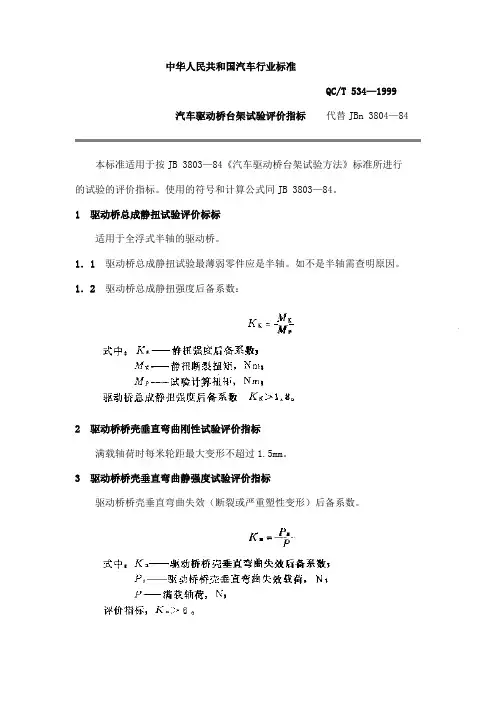

中华人民共和国汽车行业标准
QC/T 534—1999
汽车驱动桥台架试验评价指标代替JBn 3804—84
本标准适用于按JB 3803—84《汽车驱动桥台架试验方法》标准所进行的试验的评价指标。

使用的符号和计算公式同JB 3803—84。

1 驱动桥总成静扭试验评价标标
适用于全浮式半轴的驱动桥。

1．1 驱动桥总成静扭试验最薄弱零件应是半轴。

如不是半轴需查明原因。

1．2 驱动桥总成静扭强度后备系数：
2 驱动桥桥壳垂直弯曲刚性试验评价指标
满载轴荷时每米轮距最大变形不超过1.5mm。

3 驱动桥桥壳垂直弯曲静强度试验评价指标
驱动桥桥壳垂直弯曲失效（断裂或严重塑性变形）后备系数。

4 驱动桥桥壳垂直弯曲疲劳试验评价指标
试验数据遵循对数正态分布（或韦布尔分布），取其中值疲劳寿命不低于80×l04次，试验样品中最低寿命不得低于50×l04次。

5 驱动桥总成锥齿轮支承刚性试验评价指标
对于单级减速器的驱动桥，按试验计算扭矩M
加载时，各方向主从动齿轮
P
及其相对的位移量作为锥齿轮支承刚性试用评价指标见下表：
6 驱动桥总成齿轮疲劳试验评价指标
6．1 齿轮失效标准
轮齿断裂、齿面压碎、齿面严重剥落和齿面严重点蚀。

6．2 齿轮疲劳寿命评价指标
试验数据遵循对数正态分布（或韦布尔分布），取其中值疲劳寿命不低于50×104次，试验样品中最低寿命不低于30×104次。

附加说明：
本标准由中国汽车工业公司提出，由长春汽车研究所归口。

本标准由第二汽车厂负责起草。

本标准主要起草人郭熹晨。

汽车制动器衬片摩擦性能评价小样台架试验方法1范围本标准规定了汽车制动器衬片（以下简称“衬片”）摩擦磨损性能的小样台架试验程序及摩擦系数的级别和标记。

本文件适用于汽车用盘式制动器衬片和汽车用鼓式制动器衬片。

本文件不适用于驻车制动器制动衬片。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5620道路车辆汽车和挂车制动名词术语及其定义GB5763汽车用制动器衬片3术语和定义GB/T5620和GB5763界定的术语和定义适用于本文件。

4试验设备4.1试验设备功能试验设备为如图1和图2所示的摩擦材料小样台架试验机。

试验机应具备以下功能：a)测量制动鼓的温度；b)加热制动鼓；c)控制制动鼓加热速率；d)仅从制动鼓的背面冷却制动鼓；e)控制制动鼓降温速率；f)测量摩擦力；g)测量制动鼓的转速。

4.2温度测量4.2.1温度测量装置应由焊接的热电偶、合金金属环、银石墨碳刷、具有高输入阻抗的记录仪组成。

4.2.2温度测量系统的精度为满量程的±2%。

4.3摩擦力测量摩擦力测量系统的精度为满量程的±2%，试验载荷的偏差为±2%。

4.4制动鼓4.4.1制动鼓速度测量系统的精度为满量程的±2%。

4.4.2制动鼓升温应按如下方式进行调节，并在试验过程中保持此状态：制动鼓转速417r/min，用冷却空气将制动鼓从149℃冷却至93℃，然后关闭冷却空气，自然冷却至82℃时，打开加热器并开始计时，加热10min。

制动鼓温度应在10min升到221℃±14℃。

4.4.3制动鼓降温应按如下方式进行调节，并在试验过程中保持此状态：制动鼓转速417r/min，用加热器将制动鼓加热至371℃，然后关闭加热器，开启冷却空气，降温至343℃时开始计时，冷却10 min。

汽车动力性台架试验方法1 范围本标准规定了汽车动力性的台架试验检测参数、评价指标、检测设备、检测准备、检测方法和检测结果评价等。

本标准适用于装有点燃式或压燃式发动机的在用营运车辆，其他车辆可参照使用。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。

GB/T 2977 载重汽车轮胎规格、尺寸、气压与负荷JT/T 445 汽车底盘测功机3 术语和定义下列术语和定义适用于本文件。

3.1驱动轮输出功率driving wheel power汽车发动机经汽车传动系至驱动轮所输出的功率。

3.2实测有效功率observed effective power发动机在实际进气状态下所输出的功率。

【GB/T 18297-2001，定义3.1】3.3校正有效功率calibrated effective power将实测有效功率校正到标准进气状态下的功率。

【GB/T 18297-2001，定义3.2】3.4总功率gross power发动机仅带维持运转所必需的附件时所输出的校正有效功率。

【GB/T 18297-2001，定义3.4】3.5额定功率rated power制造厂根据发动机具体用途，在规定的额定转速下所输出的总功率。

【GB/T 18297-2001，定义3.5】4 检测参数汽车动力性采用汽车在底盘测功机上（以下简称测功机）驱动轮的输出功率或轮边稳定车速作为检测参数。

5 评价指标5.1汽车动力性评价指标如下：a）汽车在发动机最大扭矩工况或额定功率工况时的驱动轮输出功率；b）汽车在发动机额定功率工况或最大扭矩工况时的驱动轮轮边稳定车速。

5.2 采用驱动轮轮边稳定车速作为评价指标时，压燃式发动机车辆采用额定功率工况，点燃式发动机车辆采用最大扭矩工况。

5.3在进行维修质量监督抽查或对动力性检测结果有异议时，采用驱动轮输出功率作为评价指标。

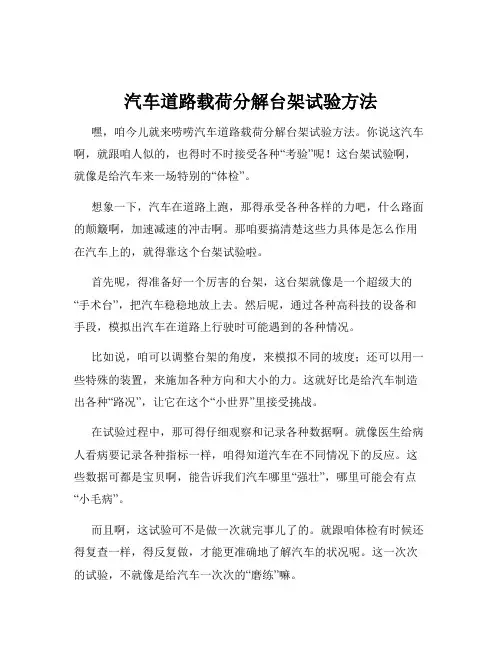

汽车道路载荷分解台架试验方法嘿，咱今儿就来唠唠汽车道路载荷分解台架试验方法。

你说这汽车啊，就跟咱人似的，也得时不时接受各种“考验”呢！这台架试验啊，就像是给汽车来一场特别的“体检”。

想象一下，汽车在道路上跑，那得承受各种各样的力吧，什么路面的颠簸啊，加速减速的冲击啊。

那咱要搞清楚这些力具体是怎么作用在汽车上的，就得靠这个台架试验啦。

首先呢，得准备好一个厉害的台架，这台架就像是一个超级大的“手术台”，把汽车稳稳地放上去。

然后呢，通过各种高科技的设备和手段，模拟出汽车在道路上行驶时可能遇到的各种情况。

比如说，咱可以调整台架的角度，来模拟不同的坡度；还可以用一些特殊的装置，来施加各种方向和大小的力。

这就好比是给汽车制造出各种“路况”，让它在这个“小世界”里接受挑战。

在试验过程中，那可得仔细观察和记录各种数据啊。

就像医生给病人看病要记录各种指标一样，咱得知道汽车在不同情况下的反应。

这些数据可都是宝贝啊，能告诉我们汽车哪里“强壮”，哪里可能会有点“小毛病”。

而且啊，这试验可不是做一次就完事儿了的。

就跟咱体检有时候还得复查一样，得反复做，才能更准确地了解汽车的状况呢。

这一次次的试验，不就像是给汽车一次次的“磨练”嘛。

你说这汽车道路载荷分解台架试验方法重要不重要？那肯定重要啊！它能让我们更好地了解汽车，让汽车变得更安全、更可靠。

要是没有这个试验，那汽车的质量怎么能有保障呢？咱平时开车在路上，可都希望车能稳稳当当的，不出啥毛病。

这就得靠这些科学家和工程师们，用这个神奇的台架试验方法，给汽车把好关。

所以啊，可别小看了这个汽车道路载荷分解台架试验方法，它可是汽车世界里的一个大功臣呢！咱开着安全舒适的汽车，可都有它的一份功劳呀！你说是不是这个理儿？。
