CAN总线冗余系统的研究及可靠性分析

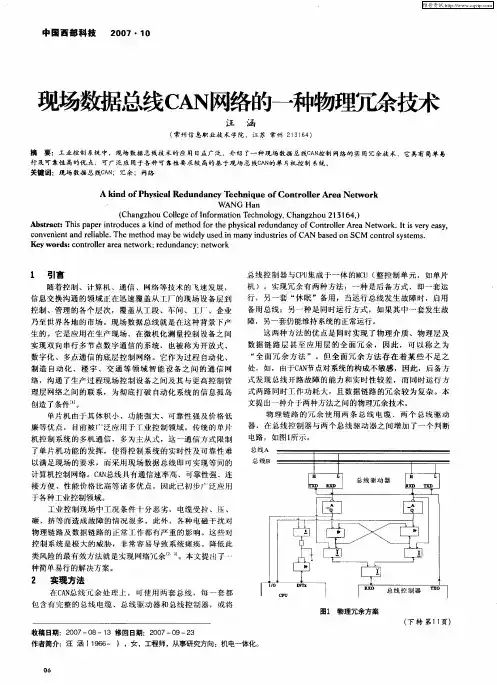

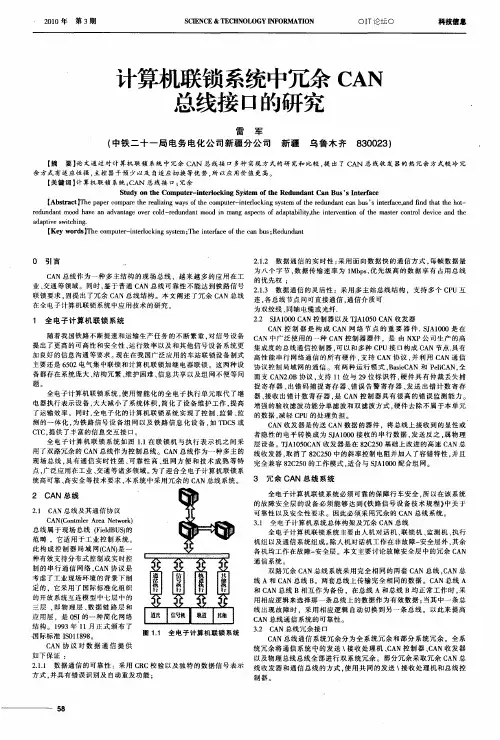

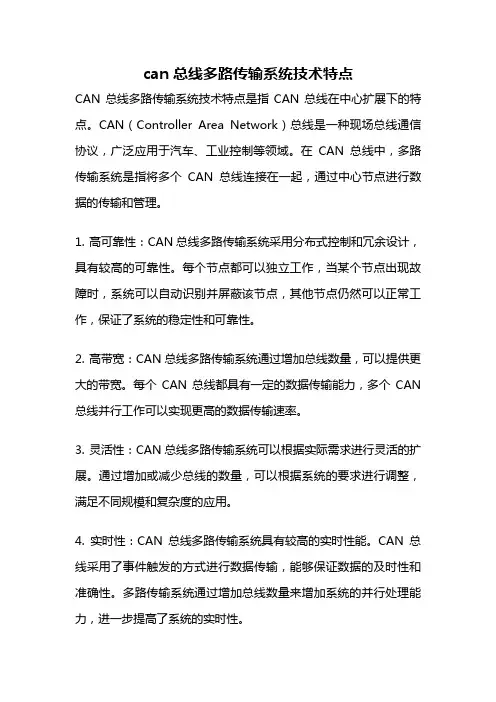

can总线多路传输系统技术特点CAN总线多路传输系统技术特点是指CAN总线在中心扩展下的特点。

CAN（Controller Area Network）总线是一种现场总线通信协议，广泛应用于汽车、工业控制等领域。

在CAN总线中，多路传输系统是指将多个CAN总线连接在一起，通过中心节点进行数据的传输和管理。

1. 高可靠性：CAN总线多路传输系统采用分布式控制和冗余设计，具有较高的可靠性。

每个节点都可以独立工作，当某个节点出现故障时，系统可以自动识别并屏蔽该节点，其他节点仍然可以正常工作，保证了系统的稳定性和可靠性。

2. 高带宽：CAN总线多路传输系统通过增加总线数量，可以提供更大的带宽。

每个CAN总线都具有一定的数据传输能力，多个CAN 总线并行工作可以实现更高的数据传输速率。

3. 灵活性：CAN总线多路传输系统可以根据实际需求进行灵活的扩展。

通过增加或减少总线的数量，可以根据系统的要求进行调整，满足不同规模和复杂度的应用。

4. 实时性：CAN总线多路传输系统具有较高的实时性能。

CAN总线采用了事件触发的方式进行数据传输，能够保证数据的及时性和准确性。

多路传输系统通过增加总线数量来增加系统的并行处理能力，进一步提高了系统的实时性。

5. 易于维护：CAN总线多路传输系统具有良好的可维护性。

每个CAN总线都可以独立工作，节点之间相互独立，故障节点的维护和替换可以在不影响整个系统运行的情况下进行，提高了系统的可维护性和可靠性。

6. 抗干扰能力强：CAN总线多路传输系统具有较强的抗干扰能力。

CAN总线采用差分信号传输，具有较高的抗干扰能力，可以有效抵御外部电磁干扰和噪声的干扰。

7. 成本低廉：CAN总线多路传输系统的成本相对较低。

CAN总线作为一种成熟的通信协议，硬件设备和软件开发工具都非常丰富，降低了系统的开发和维护成本。

8. 灵活的拓扑结构：CAN总线多路传输系统可以实现灵活的拓扑结构。

可以选择线性拓扑、星形拓扑、树形拓扑等不同的连接方式，根据实际需求进行灵活布置。

can总线实验报告
《CAN总线实验报告》
一、实验目的
本实验旨在通过对CAN总线的实验研究，掌握CAN总线的基本原理、工作方式和应用领域，提高学生对CAN总线技术的理解和应用能力。

二、实验内容
1. CAN总线基本原理的学习和理解
2. CAN总线的工作方式和通信协议的研究
3. CAN总线在汽车电子控制系统中的应用实例分析
4. CAN总线通信协议的实验验证
三、实验步骤
1. 通过文献资料和教材学习CAN总线的基本原理和工作方式
2. 使用CAN总线开发板进行实验，验证CAN总线的通信协议
3. 分析汽车电子控制系统中CAN总线的应用实例
4. 结合实际案例，对CAN总线通信协议进行实验验证
四、实验结果
通过本次实验，我们深入了解了CAN总线的基本原理和工作方式，掌握了CAN总线通信协议的实验验证方法，并对CAN总线在汽车电子控制系统中的应用有了更深入的了解。

实验结果表明，CAN总线作为一种高可靠性、高性能的通信协议，在汽车电子控制系统中具有广泛的应用前景。

五、实验结论
通过本次实验，我们对CAN总线的基本原理、工作方式和应用领域有了更深入
的了解，提高了对CAN总线技术的理解和应用能力。

同时，我们也认识到了CAN总线在汽车电子控制系统中的重要作用，为今后的学习和研究打下了坚实的基础。

综上所述，本次实验取得了良好的实验效果，为我们进一步深入研究CAN总线技术奠定了坚实的基础。

希望通过今后的学习和实践，能够更好地应用CAN总线技术，为汽车电子控制系统的发展做出更大的贡献。

CAN总线介绍CAN总线，即控制器区域网络（Controller Area Network），是一种国际标准的串行通信协议，用于在汽车和工业领域中进行高速数据传输。

CAN总线的设计目标是提供一个可靠、高效、实时的通信方式，以满足复杂系统的需求。

下面将详细介绍CAN总线的特点、结构、工作原理以及应用领域。

一、CAN总线的特点：1.高可靠性：CAN总线采用差分信号传输，具有较强的抗干扰能力，能够在恶劣的工作环境下保持稳定的通信质量。

2.高效性：CAN总线采用了固定格式的数据帧和强大的错误检测与修复机制，使得数据传输更加高效可靠。

3.实时性：CAN总线支持实时性要求较高的应用，可以实现微秒级的数据传输延迟。

4.灵活性：CAN总线可以连接多个节点，节点之间可以通过CAN总线进行双向通信，同时支持错误检测与错误恢复。

5.易于应用：CAN总线采用了开放式的标准协议，有着广泛的支持和应用经验，易于集成和开发。

二、CAN总线的结构：1. 主控器（Master）：负责总线管理，包括数据的发送和接收、帧结构的解析、错误处理等。

2. 从控器（Slave）：负责接收主控器发送的数据帧，并根据需要进行相应的处理和响应。

3.总线线缆：用于在各个节点之间传输数据和控制信息的物理介质。

4. 高速传输率：CAN总线通常有两种速率可选，分别是高速CAN（1Mbps）和低速CAN（125kbps）。

三、CAN总线的工作原理：1.数据帧格式：CAN总线的数据帧包括了4个主要部分：起始符、控制字段、数据字段和结束符。

其中，控制字段包括了帧类型、帧长度、帧优先级、帧标识符等信息。

2.帧结构与地址：CAN总线通过帧标识符来区分不同的数据帧，并根据优先级进行数据传输，同时可以通过标识符来实现多个不同类型的数据帧。

3.错误检测与修复：CAN总线采用循环冗余校验（CRC）方法进行错误检测和修复，可以检测到传输过程中的位错误、帧错误等，并进行相应的错误恢复措施。

双冗余网络在励磁装置中的应用及可靠性分析李志军杨彦杰（河北工业大学, 天津300130 ）摘要:为了保证励磁装置的通讯可靠性，本文基于CAN总线的相关理论和技术特点,提出了一种双冗余容错的CAN网络设计理念，采用双模冗余结构同时运行的设计方案，对总线控制器、驱动器、传输介质进行了全面冗余。

设计了基于dsPIC 30F6014的带冗余CAN通道的节点硬件部分和适合于励磁装置的CAN总线应用层协议，编制了相关的通讯程序。

并分别对单通道CAN和双冗余CAN网络拓扑结构进行了可靠性分析。

最后，通过试验验证了冗余总线设计方案的可行性和可靠性。

关键词：励磁装置，可靠性，双冗余通讯，CAN网络，dsPIC中图分类号：TM712 文献标识码：文章编号：1.说明励磁控制装置是同步发电机的一个重要组成部分，其主要作用是维持发电机端电压处于给定水平。

一般由励磁调节单元、励磁功率单元、灭磁保护单元三部分构成[1]。

数字式励磁装置中的每个单元的核心处理工作都由微处理器来完成，在系统运行期间，需要在各个单元之间传递模拟量、开关量以及可修改的参数等数据信息。

因此需要通过为每一个单元集成 CAN 通讯接口并将各个接口连接成一个现场总线网络的设计方案,来实现各单元之间数据的实时传输和通讯。

虽然CAN协议自身有比较强的检错和纠错能力，但是在工业控制现场的复杂环境中，机械和电磁的噪声等都会影响CAN总线的可靠通信，进而使得系统的整体可靠性大大降低[2]，解决这个问题的有效办法是采取冗余设计。

为了提升CAN总线在励磁控制系统中通讯的可靠性，本篇论文介绍了一种基于dsPIC[3]的双路CAN总线冗余通讯设计方案，并进行了可靠性分析。

2.冗余通讯系统的设计方案和硬件实现冗余设计一般包括部分冗余和全面冗余方法[4]。

由于部分冗余设计通常仅实现了物理介质和物理层的冗余，CAN总线通信的实时性和可靠性仍不能得到有效保证。

全面冗余方法对传输介质、数据链路层及物理层甚至是应用层都进行了全面的冗余，因此可以大幅度提升系统的可靠性。

课程设计（论文）任务及评语院（系）：电气工程学院 教研室：自动化 注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算学 号学生姓名 专业班级 课程设计（论文）题目CAN 总线的双机冗余系统设计 课程设计（论文）任务课题完成的功能、设计任务及要求、技术参数 实现功能CAN 总线的双机冗余系统设计，使在出现故障时能自动切换，保证系统安全、稳定运行。

设计硬件包括总线控制器、总线收发器及ATMEL 系列单片机及切换逻辑等。

软件采用汇编语言或C 语言，并调试与分析。

设计任务及要求1、确定设计方案，画出方案框图。

2、冗余系统硬件设计，包括元器件选择。

3、画出硬件原理图。

4、绘出程序流程图，并编写初始化、接收及发送程序。

5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。

6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。

技术参数1、符合CAN2.0B 规范；2、40米内最高可达1Mbit/s ；（设计选定传输速率为125K bit/s ）3、可扩充110个节点；进度计划1、布置任务，查阅资料，确定系统设计方案（2天）2、系统硬件设计及模块选择（3天）3、系统软件设计及编写功能程序及调试（3天）4、撰写、打印设计说明书（1天）5、验收及答辩。

（1天） 指导教师评语及成绩 平时： 论文质量： 答辩： 总成绩： 指导教师签字： 年 月 日摘要CAN总线的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。

现场总线是当今自动化领域技术发展的热点之一，被誉为自动化领域的计算机局域网。

它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。

随着功能强大的单片机在控制领域应用的不断深入,容错控制系统也在不断地发展,在一些特定的场合下,如在航空航天、军事、铁路、石油、化工、电力等重要部门和在恶劣工作环境下工作的计算机控制系统,对系统安全性、可靠性、可用性的要求更高。

基于CAN总线的冗余系统方案 (1)1.冗余CAN总线系统的基本方案 (1)2.CiA 304:安全相关通信的CANopen框架 (2)2.1 简介 (2)2.2 安全相关通信机制 (3)2.3 硬件结构 (4)3.CiA 307:海事电子的CANopen框架 (5)3.1 简介 (5)3.2 硬件结构 (5)3.3 软件架构 (7)3.4 Flying NMT master (7)3.5 冗余通信机制 (8)4.CANaerospace: CAN在航电系统的应用层协议 (10)4.1 简介 (10)4.2 冗余消息ID分配 (10)4.3 系统冗余 (11)5.结论 (12)6.参考文献 (12)基于CAN 总线的冗余系统方案潘凯, 2007-03-01作为工业现场总线的一种，与其他的通信总线相比，CAN 总线具有突出的可靠性、实时性和灵活性。

目前，CAN 总线不仅在汽车领域，而且在电梯、消费电子、船舶、工程机械等自动化领域，甚至是航空航天领域得到了广泛的应用。

在某些领域，对安全性要求比较高，系统是安全相关（safety related ）的。

为了满足一定的安全级别，需要使用系统冗余机制。

由于CAN 总线一开始并不是针对安全领域开发的，它对系统冗余的支持具有一定的不足。

为了在安全相关系统中使用CAN 总线，就必须建立相应的对系统冗余的支持机制。

本文研究了几种支持系统冗余的CAN 总线高层协议（CANopen CiA 304，CiA 307，CANaerospace ），介绍了这些高层协议实现CAN 冗余的主要原理，总结了在CAN 总线网络中实现系统冗余的基本方案。

1. 冗余CAN 总线系统的基本方案(1). 软件冗余 (2). 硬件冗余 (3). 总线冗余图1 几种冗余CAN 总线系统的拓扑结构在CAN 总线系统中实现冗余有三种基本方案。

方案一为软件冗余。

该方案在不改变CAN 节点任何硬件结构的条件下即可实现，如图1-(1)所示。

冗余设计如何提高系统的可靠性和容错性
冗余设计通过以下方式提高系统的可靠性和容错性：
1. 备份功能：冗余设计可以在系统中增加额外的硬件、软件或设计等，作为主系统的备份。

当主系统出现故障时，备份系统可以立即启动并代替工作，从而保证系统的正常运行。

2. 故障隔离：冗余设计可以将系统中的各个部分进行隔离，当某个部分出现故障时，不会影响到其他部分的正常运行。

这样可以降低故障对整个系统的影响，提高系统的容错性。

3. 负载均衡：冗余设计可以通过负载均衡的方式，将系统的负载分散到多个处理器或网络节点上，从而避免单个处理器或节点过载而导致的系统故障。

4. 故障检测与恢复：冗余设计可以增加故障检测和恢复机制，当某个部分出现故障时，可以快速检测到并采取相应的措施进行恢复。

这样可以减少故障对系统的影响时间，提高系统的可靠性。

总之，冗余设计是一种通过增加额外的硬件、软件或设计等来提高系统可靠性和容错性的有效方法。

它可以降低故障对整个系统的影响，提高系统的容错性和可靠性，广泛应用于各种领域，包括计算机存储、通信网络、航空航天等。

CAN总线实时性和可靠性若干问题的研究共3篇CAN总线实时性和可靠性若干问题的研究1近年来，CAN总线（Controller Area Network）在许多领域中得到了广泛的应用。

作为一种高速数据通信和控制技术，其在汽车、医疗设备、航空航天等行业中都发挥着重要的作用。

然而，CAN总线的实时性和可靠性问题也备受关注，这种问题的存在对于CAN总线的应用带来了一定的限制。

实时性是指数据能够及时地被处理和传输，对于一些实时应用来说这一点尤为重要，如汽车ABS控制系统、航空飞行状态监测系统等。

CAN总线具有较高的实时性能力，可以满足许多实时应用的需求。

然而，在实际应用中，CAN总线传输数据的实时性常常面临诸如延迟、抖动等问题。

这些问题在一定程度上影响了系统的稳定性和性能，因此需要针对这些问题进行研究和优化。

CAN总线的可靠性问题也是受到关注的重点。

在数据传输过程中，CAN总线会存在一些传输错误和干扰。

例如，信号的误差和干扰可能导致节点接收到错误的数据，从而影响整个系统的稳定性和安全性。

同时，硬件故障和电磁干扰等问题也会对CAN总线的可靠性造成影响。

为了提高CAN总线的可靠性，必须采取一系列的技术措施，如纠错码、校验和等。

针对CAN总线的实时性和可靠性问题，国内外的学者们进行了大量的研究。

关于实时性问题，主要涉及到帧传输时间优化、时钟同步和帧调度等方面。

例如，可以通过调整帧的发送顺序和时间间隔来提高帧的传输效率和实时性。

此外，通过采用时钟同步技术，可以保证节点在相同的时间内收发数据，从而提高安全性和实时性。

对于可靠性问题，主要涉及到错误检测和纠正技术、冗余备份和信号过滤等方面。

这些技术可以确保数据的准确性和可靠性，从而保证整个系统的稳定性和安全性。

总之，CAN总线的实时性和可靠性问题是一个值得深入研究的课题。

我们需要不断地改进和优化现有的技术，以提高CAN总线在各个领域的应用效能。

近几年来，随着嵌入式技术、网络技术和智能化技术的普及，CAN总线的应用前景也越来越广阔，我们相信，在未来的发展中，CAN总线必将成为各个行业中不可或缺的技术之一综上所述，CAN总线具有实时性高、可靠性强、传输距离远等优点，是广泛应用于汽车、工业控制、航空航天等领域中的通信技术。

详解CAN及CAN FD通信中的循环冗余校验（CRC）方法摘要：数据校验是为保证数据的完整性进行的一种验证操作。

CAN通信采用CRC校验作为一种重要的错误检测手段，是节点判断CAN帧信息的完整性并产生确认应答的依据。

在现场总线通信和控制的实际应用中，工业应用环境往往是极端的温度以及电磁噪声或是其他的恶劣环境，系统在这种条件下能否正常工作至关重要，试想一下倘若生产线设备发送的位置信息在传输过程出现了错误，轻则可能造成生产瘫痪，重则可能导致设备损坏甚至人员伤害。

在CAN总线通信过程中CAN控制器具备完整的错误检测能力，其中包含：位错误检测、格式错误检测、填充错误检测、应答错误检测和CRC错误检测。

作为一种重要的错误检测手段，CRC错误检测是接收节点判断CAN帧信息的完整性并向总线确认应答的依据。

一、常见的校验方法1.最简单的校验是数据发送后进行主动回读，结果一致才确认传输成功，很显然这种传输沟通的方式很直观并非常精准，但是由于回读的操作使得数据传输量翻倍，也就是传输对带宽要求高且效率低下；2.奇偶校验，就是传输中使用额外1个位来记录传输数据二进制数中1的个数是奇数还是偶数，这个方案适合绝大多数硬件，传输开销适中，因此被广泛使用，例如常见的串口通信；3.累加和校验，该算法原理是对数据逐一进行累加后得到一个数值，接收方在接收数据同时也进行数据的累加并最终与发送过来的累加和进行比较，该算法计算简单，无论在硬件或是软件实现都能保证较高的效率，常用于低速串行数据通信校验和芯片代码的完整性判断；4.CRC检验，该算法是基于一个多项式除法取余的结果，其根据位数需求和多项式变化有数十种版本，凭借其硬件实现简单，位反转侦错能力较强及运算开销适中的优点被广泛应用与数字网络传输以及数据存储领域，如磁盘数据校验、USB、GSM/CDMA通信，在计算机应用中经常接触到的RAR和ZIP文件的压缩/解压数据完整性检查也采用了该算法；5.MD5、SHA为代表的信息摘要校验，数据摘要算法也被称为哈希（Hash）算法、散列算法，摘要算法用于数据量比较大的场合。

CAN总线技术介绍
CAN（Controller Area Network）总线技术是一种广泛应用于汽车、工业控制以及其他领域的网络通信技术。

它的特点是高可靠性、低延迟、高实时性以及简单的物理连接。

CAN总线技术的引入使得系统之间能够快速高效地实现数据传输和通信。

CAN总线技术采用全双工通信方式，允许多个节点同时发送和接收数据。

它使用差分信号传输，可以有效地抵抗电磁干扰，并且可以在非屏蔽双绞线上工作。

CAN总线技术还提供了一种基于事件驱动的通信机制，即只有当数据发生变化时才会传输数据，减少了数据传输的数量，提高了系统的传输效率。

CAN总线技术的特点之一是高实时性。

CAN总线可以在短时间内传输和响应大量的数据，对于实时性要求较高的应用场景非常适用。

例如在汽车电子系统中，引擎控制、制动系统以及新能源车辆的控制等需要及时响应的任务都可以通过CAN总线来实现。

此外，CAN总线技术还具有可靠性较高的特点。

CAN总线采用冗余校验的方式来确保数据的传输过程中没有错误。

其校验方式包括CRC校验和ACK确认，能够对传输的数据进行完整性验证，减少了数据错误的发生。

当出现错误时，CAN总线还具备自动纠错的能力，能够识别出错误的数据帧并进行重新传输。

总之，CAN总线技术是一种成熟、可靠的网络通信技术，广泛应用于汽车、工业控制以及其他各种领域。

它提供了高可靠性、低延迟、高实时性和简单的物理连接等优点，使得系统内部节点之间能够快速高效地实现
数据传输和通信。

CAN总线技术的应用将进一步促进系统的智能化和网络化，为各行业带来更加便利和高效的工作方式。
