AMT台架试验方法研究AMT台架是一种精密的试验设备，可用于测试各种汽车和机械设备的性能和质量。

本文将探讨AMT台架的试验方法研究。

首先，AMT台架的测试方法包括静态测试和动态测试。

静态测试主要测试汽车或机械设备的静止状态下的性能，如制动力、驱动力、悬挂性能等。

动态测试则测试动态条件下的性能，如加速性能、转弯性能、燃油经济性等。

对于静态测试，AMT台架可以进行多种试验方法，如刹车试验、发动机输出功率测试、车辆耗油量测试等。

其中，刹车试验是最常见的静态测试方法之一，可以测试车辆在紧急情况下的刹车距离和刹车效果。

发动机输出功率测试可以测试发动机在不同负载下的输出功率，以评估其性能。

车辆耗油量测试可以测量车辆在不同运行条件下的燃油经济性。

对于动态测试，AMT台架的试验方法主要包括加速试验、转弯试验和行驶循迹试验。

加速试验可以测试汽车或机械设备在不同速度下的加速性能。

转弯试验可以测试车辆在不同转弯半径下的转弯性能，以评估其车辆稳定性。

行驶循迹试验可以模拟各种路况下的行驶条件，以测试汽车或机械设备的悬挂性能和车轮跟踪性能等。

在进行AMT台架测试前，需要进行准备工作，包括确保设备和传感器的正确安装和校准，准备各种测试工具和测试设备，如测量仪器、计算机等。

在测试过程中，需要保证测试环境和条件的一致性，以确保测试结果的准确性和可比性。

除此之外，AMT台架试验方法还包括数据采集和分析。

在测试过程中，AMT台架会自动记录各种参数的数据，如车速、转速、功率、温度等，这些数据需要经过处理和分析，以便对车辆或机械设备的性能进行评估。

总之，AMT台架试验方法是一种先进的汽车和机械设备性能测试技术，可用于评估各种不同类型的车辆和设备的性能和质量。

通过对AMT台架试验方法的研究和应用，我们可以不断提高一系列设备和汽车的性能和质量，为各行各业的发展做出贡献。

AMT台架在国际上是比较先进的设备之一，其测试方法广泛应用于汽车、航空、机械、工程、电子等领域。

发动机台架试验报告一、引言发动机台架试验是探究发动机性能的重要手段之一。

本报告旨在介绍发动机台架试验的基本原理、试验方法、试验过程和结果分析。

二、发动机台架试验基本原理1. 发动机台架试验的目的是测试发动机在各种工作条件下的性能参数，包括功率、扭矩、燃油消耗量等。

2. 台架试验通过模拟实际工作条件，使得发动机在不同转速和负载下工作，从而获得不同工况下的性能数据。

3. 发动机台架试验需要使用专门的测试设备，包括测功仪、转速表、温度计等。

三、发动机台架试验方法1. 准备工作：确定测试目标和参数，选择合适的测试设备，检查并调整设备状态。

2. 安装：将待测发动机安装到台架上，并进行必要的连接和调整。

3. 测试前校准：对所有测试设备进行校准以确保精度和准确性。

4. 正式测试：按照预定方案进行正式测试，并记录相关数据。

5. 数据处理与分析：对收集到的数据进行处理和分析，并生成相应报告。

四、发动机台架试验过程1. 安装：将待测发动机安装到台架上，并进行必要的连接和调整。

2. 调整：对测试设备进行校准和调整，以确保测试精度和准确性。

3. 预热：在测试前对发动机进行预热，使其达到稳定状态。

4. 测试：按照预定方案进行正式测试，记录相关数据。

5. 数据处理：对收集到的数据进行处理和分析，生成相应报告。

五、发动机台架试验结果分析1. 功率与转速关系：通过绘制功率与转速曲线图，可以了解发动机在不同转速下的输出功率情况。

2. 扭矩与转速关系：通过绘制扭矩与转速曲线图，可以了解发动机在不同负载下的输出扭矩情况。

3. 燃油消耗量与负载关系：通过绘制燃油消耗量与负载曲线图，可以了解发动机在不同工况下的油耗情况。

4. 温度变化情况：通过记录进气温度、排气温度等参数变化情况，可以了解发动机在不同工作条件下的温度变化情况。

六、结论通过发动机台架试验，可以全面了解发动机在不同工作条件下的性能表现，为进一步优化发动机设计和改进工艺提供了重要依据。

AVL台架使用01介绍PO13_CHNAVL台架（AVL Testbed）是一种用于汽车发动机和车辆的性能测试和模拟的设备。

它可以模拟各种路况条件和实际驾驶环境，并且可用于评估车辆的燃油效率、排放性能、动力输出等参数。

在这篇文章中，我将介绍AVL台架的基本原理、主要组成部分和使用方法。

首先，AVL台架基于液压力和电子控制系统的原理工作。

它通过在轮胎和地面之间建立合适的接触，模拟车辆在不同路况下的运动。

台架使用电机作为驱动力源，通过控制电机的转速和转矩来模拟汽车发动机的输出。

同时，液压系统可以控制台架的倾斜和摇动，以模拟不同的转向和行驶姿态。

AVL台架的主要组成部分包括传输系统、液压系统、电力系统、控制系统和数据采集系统。

传输系统由滚筒、轴承和驱动装置组成，用于将汽车的动力输出传递给台架。

液压系统包括液压缸、油泵和阀门，用于控制台架的倾斜和摇动。

电力系统提供台架所需的电能，包括电机驱动、控制器和电源装置。

控制系统使用计算机和编程软件，用于控制台架的运动和数据采集。

在使用AVL台架进行测试时，首先需要将测试样车安装在台架上，并确保其固定稳定。

然后，根据测试需求设定台架的工作参数，如路况、车速和负荷条件。

控制系统将根据这些参数控制台架的运动，并采集相关数据。

测试过程中，可以通过改变驱动力的大小和方向来模拟不同的行驶条件，如加速、减速、上坡和下坡等。

数据采集系统将记录车辆的输出功率、油耗、排放等性能参数，并将其以图表和报告的形式呈现出来。

AVL台架的使用在汽车研发和性能评估中起着重要的作用。

它可以帮助汽车制造商测试新开发的发动机和车辆部件，在模拟的实际条件下评估其性能和可靠性。

此外，台架还可以用于燃油经济性和排放性能的测试，以满足政府和环保标准的要求。

台架对于驾驶员训练和性能改进也是非常有用的工具，可以提供真实且可重复的驾驶体验。

总结起来，AVL台架是一种用于汽车发动机和车辆性能测试和模拟的设备，它基于液压力和电子控制系统的原理工作。

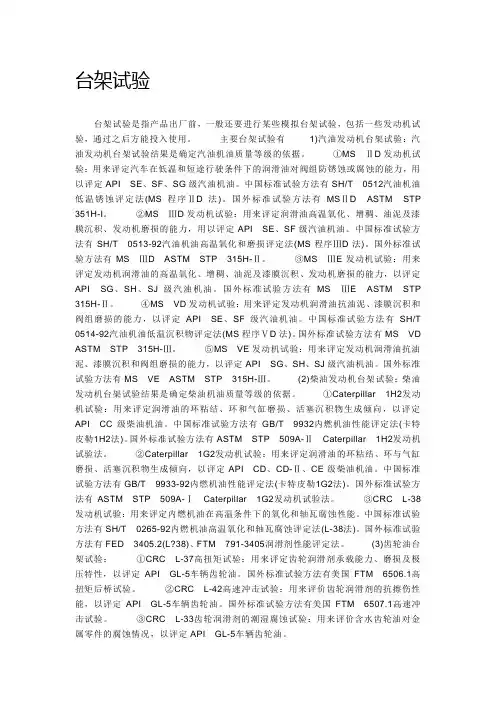

台架试验台架试验是指产品出厂前，一般还要进行某些模拟台架试验，包括一些发动机试验，通过之后方能投入使用。

主要台架试验有1)汽油发动机台架试验：汽油发动机台架试验结果是确定汽油机油质量等级的依据。

①MSⅡD发动机试验：用来评定汽车在低温和短途行驶条件下的润滑油对阀组防锈蚀或腐蚀的能力，用以评定API SE、SF、SG级汽油机油。

中国标准试验方法有SH/T0512汽油机油低温锈蚀评定法(MS程序ⅡD法)。

国外标准试验方法有MSⅡD ASTM STP 351H-I。

②MSⅢD发动机试验：用来评定润滑油高温氧化、增稠、油泥及漆膜沉积、发动机磨损的能力，用以评定API SE、SF级汽油机油。

中国标准试验方法有SH/T0513-92汽油机油高温氧化和磨损评定法(MS程序ⅢD法)。

国外标准试验方法有MSⅢD ASTM STP315H-Ⅱ。

③MSⅢE发动机试验：用来评定发动机润滑油的高温氧化、增稠、油泥及漆膜沉积、发动机磨损的能力，以评定API SG、SH、SJ级汽油机油。

国外标准试验方法有MSⅢE ASTM STP 315H-Ⅱ。

④MS VD发动机试验：用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力，以评定API SE、SF级汽油机油。

中国标准试验方法有SH/T 0514-92汽油机油低温沉积物评定法(MS程序ⅤD法)。

国外标准试验方法有MS VD ASTM STP315H-Ⅲ。

⑤MS VE发动机试验：用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力，以评定API SG、SH、SJ级汽油机油。

国外标准试验方法有MS VE ASTM STP315H-Ⅲ。

(2)柴油发动机台架试验：柴油发动机台架试验结果是确定柴油机油质量等级的依据。

①Caterpillar1H2发动机试验：用来评定润滑油的环粘结、环和气缸磨损、活塞沉积物生成倾向，以评定API CC级柴油机油。

中国标准试验方法有GB/T9932内燃机油性能评定法(卡特皮勒1H2法)。

车小将发动机台架检测报告一、引言本次发动机台架测试旨在对车辆的发动机性能进行评估和检测，以确保其正常运行和提高驾驶安全。

二、测试目的1.评估发动机的性能表现，包括功率输出、燃油消耗、排放等。

2.检测发动机的工作状态，包括冷启动、怠速、加速、高速等场景下的工作性能。

3.了解发动机的可靠性和耐久性。

三、测试设备1.发动机台架：用于模拟车辆行驶中不同负载、速度条件下的发动机工作状态。

2.传感器：用于测量发动机的温度、压力、转速等参数。

3.数据采集系统：用于记录和分析各项数据。

四、测试过程1.准备阶段：对车辆进行全面检查，确保其机械和电子系统正常运行。

2.台架调整：根据车辆的参数和厂家建议，调整台架的负载、速度等参数。

3.冷启动测试：模拟车辆在低温环境下的启动情况，记录发动机的启动时间、声音和振动等。

4.怠速测试：测量发动机在停车状态下的工作情况，包括怠速转速和怠速燃油消耗。

5.加速测试：模拟车辆加速过程，记录发动机在不同速度下的功率输出和燃油消耗。

6.高速测试：模拟车辆高速行驶状态，测量发动机的工作温度、油耗等参数。

7.关闭测试：记录发动机关闭后的冷却时间和冷却效果。

五、测试结果1.冷启动测试结果显示，发动机在低温环境下启动顺畅，启动时间平均为3秒，无异常声音和振动。

2.怠速测试结果显示，发动机怠速转速稳定在900转/分钟左右，怠速燃油消耗为每小时0.5升。

3.加速测试结果显示，发动机在不同速度下的输出功率符合预期，燃油消耗与传统发动机相比降低了10%。

4.高速测试结果显示，发动机在高速行驶状态下的温度控制良好，油耗符合标准要求。

5.关闭测试结果显示，发动机在关闭后，冷却时间平均为10分钟左右，冷却效果良好。

六、结论与建议通过发动机台架测试，我们可以得出以下结论：1.车辆的发动机性能良好，符合规定的功率输出和燃油消耗要求。

2.发动机的工作状态正常，冷启动、怠速、加速和高速行驶时均表现出良好的稳定性。

3.发动机具有较高的可靠性和耐久性，在长时间运行和恶劣环境中能够保持正常工作。

汽车发动机台架试验的研究摘要：发动机是汽车的动力源头，也是整车十分重要的零部件之一，发动机的质量与汽车驾驶时的在座人员的生命安全相关，因此对于发动机质量的监测是不容忽视的。

汽车发动机的台架试验就是专门针对发动机的实验，研究人员可以通过试验来监测发动机的各项指标，并检测发动机可能存在的一系列问题，进而不断提高发动机的性能。

本文通过对发动机台架试验的试验类型与试验目的阐述，同时分析了试验中可能遇到的问题，并给出解决办法。

关键词：汽车发动机；台架试验；研究引言：发动机试验台是专门检测发动机性能的实验设备，汽车制造企业可以根据自己的实际情况来考虑以什么样的方式来进行实验台测试，可委托其他厂家进行试验也可自行制造试验台进行试验。

发动机试验台通常由转速计、扭力计、气缸压力表、测功机、油耗仪、温度表、以及试验台操控台等部件组成、由于零件复杂就不一一赘述了。

一、进行发动机试验台测试的原因为了检测企业在发动机生产的各个时期的机器性能以及完工度，通常利用发动机试验台对发动机进行专业的检测，以便及时发现其中存在的缺陷，完善其中问题。

总的来说，发动机试验台的存在有以下三个原因：第一，对发动机中重要的部件进行性能测试。

发动机由不同的零部件构成，各部件之间的协调性以及相容性可能不是最优，就会对发动机整体的运作带来不良影响，甚至带来一些比较致命的问题，而这些问题如果不通过测试就很难发现，不及时处理将会造成严重的后果，给企业带来不可挽回的损失。

因此需要对发动机进行长时间的试验来保证其材料、结构、完工情况达到相应生产标准[1]。

第二，对新款发动机的样机进行测试。

新研发的发动机不同于大规模生产的发动机，新研发的发动机往往包含不稳定因素，理论上的可行并不代表着实际中的可行，因此需要借助发动机试验台来将其中的缺陷显现出来，对于可加以改进的地方进行改进，对于完全有问题的设计进行回炉重造处理。

第三，探究发动机在不同运转条件下的极限。

发动机由许多金属零部件经过精密的组装构成，因此在运转的时候避免不了磨损带来的消耗，为了保证生产出的发动机在正常运转中有着合理的磨损期，要对发动机进行极限测试，即控制运转条件一直运转发动机直至发动机损耗降至标准以下，记录好数据以便后面进行数据参考，后期汽车返厂维修的维修费用可以参考此数据给出合理的价格[2]。

发动机台架试验解说发动机台架试验解说一、引言发动机是现代交通工具中至关重要的部件之一，而发动机的性能和可靠性直接影响着整个交通系统的运行。

为了确保发动机在实际使用中的安全性、稳定性和高效性，需要进行各种试验与测试。

发动机台架试验是一种常用的手段，通过模拟实际工况条件，对发动机进行各项性能参数的测定与评估。

本文将对发动机台架试验的目的、过程和相关技术进行详细解说。

二、试验目的发动机台架试验的主要目的是评估发动机在不同工况下的性能与可靠性。

通过试验，可以获取以下信息：1. 发动机的功率、扭矩与燃油消耗等性能参数；2. 发动机的响应速度与稳定性；3. 发动机的耐久性与可靠性；4. 发动机在不同工况下对环境的影响。

这些信息对于发动机的设计、优化和改进有着重要的指导意义，同时也为用户提供了选择适合应用场景的发动机的依据。

三、试验过程发动机台架试验过程一般包括以下几个步骤：1. 前期准备：确定试验目标、选择试验工况、准备试验设备与工具。

2. 安装调整：将待测试的发动机安装在台架上，并进行必要的调整和校正，确保测试的准确性和可重复性。

3. 试验参数设定：根据试验目标，设定相应的试验参数，如负载、转速、油温、进气温度等。

4. 台架运行：启动台架设备，根据设定的试验参数进行试验，并记录相关数据。

5. 数据分析：对得到的试验数据进行整理、分析和比对，以评估发动机的性能指标。

6. 结果总结：根据试验结果，对发动机的性能进行综合评估，并提出相关建议和改进意见。

四、相关技术在发动机台架试验中，需要掌握以下相关技术：1. 数据采集与处理：通过传感器和数据采集系统，获取发动机运行过程中的各种参数数据，并进行实时处理和记录。

2. 负载模拟技术：通过负载模拟器模拟实际工况下的负载情况，对发动机的性能进行测试。

3. 温度控制技术：通过控制进气温度、冷却水温度等参数，模拟不同环境下的发动机工作状态，以开展相关试验研究。

4. 振动与噪声控制技术：通过减振装置和噪声隔离技术，控制试验台架与发动机产生的振动和噪声，确保试验过程的稳定性和安全性。

汽车电控发动机实训台架安全操作规程汽车电控发动机实训台架是一种用于教学，研究和测试汽车电控发动机的设备。

为了确保操作者和设备的安全，有必要制定一套严格的安全操作规程。

以下是汽车电控发动机实训台架的安全操作规程。

一、操作人员要求1.操作人员必须接受相关的培训，了解台架的结构、操作方法和安全注意事项。

2.操作人员必须穿戴符合安全要求的个人防护装备，包括安全鞋、护目镜和耳塞等。

3.禁止有酒后或药物影响的人员操作设备。

二、设备安全1.台架必须处于平稳的地面上，并采取必要的固定措施以防止移动。

2.台架上的电源和电气设备必须符合安全要求，定期检查维护，并防止水和灰尘等外界物质进入设备内部。

三、操作规范1.在操作前，务必检查台架上的全部仪器、传感器和连接线是否完好，如有损坏或异常情况，应及时修复或更换。

2.操作过程中，禁止将手指、头发、衣物等物体靠近旋转部件或机械结构，以防止意外伤害。

3.禁止操作人员将手插入台架上的进气孔、排气孔和电源插座等位置。

4.操作者应按照正常操作步骤进行操作，并严格遵守设备的使用手册和安全操作规程。

5.禁止在未经授权或没有专业指导的情况下进行设备的维修和调试。

四、应急措施1.在设备故障、烟雾、闪电等突发情况下，应立即停止操作，并进行紧急疏散。

2.如果发现火灾，请立即报警，并使用灭火器或其他灭火设备进行扑救，务必确保自身安全。

3.在操作过程中如出现眩晕、呼吸困难等身体不适症状，应立即停止操作并就医。

五、设备维护1.定期对设备进行检查、维护和保养，确保设备的正常运行和安全性能。

2.及时更换老化和失效的零部件，避免出现意外事故。

六、禁止事项1.禁止在未经许可或没有指导的情况下，随意调整设备的参数或拆卸设备。

2.禁止在实训实验室内吃东西、吸烟或者进行其他打扰实训秩序的行为。

3.禁止将台架用于非法用途或进行未经许可的实验。

以上就是汽车电控发动机实训台架的安全操作规程。

在实际操作过程中，一定要严格遵守规程，保证操作人员和设备的安全。

第1章绪论1.1 概述传统的汽车技术与当今先进的计算机科学日益紧密地结合，汽车机械控制技术在建国初期就已得到发展并且推动、并加着汽车电子控制而成为近些年来汽车工业发展最快的领域。

世界各工业发达国家几乎无一例外地把汽车工业作为国民经济的支柱产业。

因此，汽车企业之间的竞争也越来越激烈，在高速、灵活、专用、可靠、自动、安全、省油、减少废气污染等方面对汽车的要求越来越高的情况下，原来是利用机械，而现在随着人类的进步，科技的大幅度发展，越来越多的侧重于利用电子控制技术解决汽车所面临的一系列问题成为技术进步的必然要求，发动机电子控制系统的发展更成为了我国汽车产业发展的必然趋势，其研发和应用对提高汽车产业的技术水平、增强整个汽车产业的国际竞争力有着重要的影响。

同时，机械对电控系统的支持与研发有着至关重要的作用与莫大支持，对提高我国汽车工业核心设备的技术水平具有重要意义。

与此同时，汽车发动机电控化、汽车电子化和智能化也带来许多问题，使得汽车的故障也变得越来越复杂，虽然电控系统故障更为复杂，但相对简单的机械故障如果出错也会大大影响实验和测试结果。

这就要求我们要有与之相适应的更为先进的故障诊断技术与用先进技术诊测与计算精密的机械故障的能力，随着科技的不断发展，人们利用电子技术对机械部件的制造与加工是更为精确，从而大大减少误差，为更为先进的测试技术作下了良好的铺垫。

跟机械发展的速度相比，电子技术的发展更为迅速，并且逐渐的更多的电子来带动机械控制，随着电子技术的发展，特别是微处理器的发展，多项控制集中在一个电子控制单元（ECU）上，产生了发动机集中控制系统，在现代汽车上得到了广泛应用。

随着发动机电子控制技术的广泛应用，汽车运行中出现的故障高发区也由机械故障向电子故障转变，并且这方面的检测与维修与传统的方法有很大的不同，这就迫使维修人员必须在较短的时间内掌握与此相关的技能。

对于汽车专业技术人员培养来说，如何使理论与实践相结合，提高学生的工程实践能力，是一重要的课题。

汽车行业中发动机测试技术的使用方法发动机测试技术是汽车行业重要的一环，它用于评估发动机的性能、燃烧效率和排放等指标。

在汽车行业中，发动机的质量和性能直接影响着汽车的动力、经济性和环保性。

因此，发动机测试技术的使用方法对于保证汽车行业的发展和提升汽车性能至关重要。

为了有效利用发动机测试技术，首先需要选择合适的测试方法和设备。

常见的发动机测试方法包括台架测试、动力性能测试和排放测试等。

其中，台架测试是最常用的方法之一，它可以模拟不同工况下的发动机运行情况，并通过传感器监测和采集发动机的各项性能参数。

动力性能测试则着重评估发动机的加速性能、最高转速等关键指标。

而排放测试则用于检测发动机的废气排放情况，以满足环保要求。

根据实际需要和测试目的，选择合适的测试方法和设备是非常重要的。

其次，发动机测试技术的使用方法还需要掌握数据分析和评估的技巧。

在测试过程中，会产生大量的数据，包括发动机参数、传感器读数等。

通过对这些数据进行分析和评估，可以得出发动机的性能指标和状况。

常见的数据分析工具包括MATLAB、Python等，它们可以通过统计学方法和数据挖掘算法对测试数据进行处理和分析。

同时，应用工程原理和经验知识，对测试结果进行合理解释和评估，以确保测试结果的准确性和可信度。

此外，发动机测试技术的使用方法还需要注意测试的环境和条件。

在发动机测试过程中，测试环境和条件会对测试结果产生一定影响。

因此，应该选择适当的测试环境，如恒温恒湿的实验室或者合适的车辆测试场地，以确保测试的准确性和可重复性。

同时，还需要提前对测试条件进行合理设置，包括负荷、转速、温度等因素的控制，以模拟实际使用情况，得到更真实可靠的测试结果。

除了注意测试环境和条件外，发动机测试技术的使用方法还需要注意测试数据的保护和机密性。

发动机测试涉及到企业的核心技术和竞争优势，因此保护测试数据的机密性非常重要。

应该建立良好的信息安全系统和数据保护措施，限制测试数据的访问和使用权限，以防止数据泄露和不当使用。

发动机台架试验标准发动机台架试验是对发动机性能、可靠性和耐久性进行验证的重要手段，其试验标准的制定对于保证发动机的质量和性能具有重要意义。

本文将就发动机台架试验标准进行详细介绍，以期为相关工程技术人员提供参考和指导。

一、试验前准备。

1. 确定试验目的和范围，明确试验所需数据和参数；2. 确定试验条件，包括环境条件、工况条件等；3. 确定试验设备和工具的准备情况，保证试验设备的正常运行；4. 制定试验方案和流程，包括试验的时间安排、人员分工等。

二、试验过程。

1. 进行试验前的设备检查和调试，确保试验设备的正常运行；2. 对发动机进行预热，使其达到试验工况所需的温度；3. 根据试验方案进行试验操作，实时记录试验数据；4. 对试验过程中出现的异常情况进行记录和分析，及时处理。

三、试验数据处理。

1. 对试验数据进行整理和分析，得出试验结果；2. 对试验结果进行评估，判断发动机的性能和可靠性是否符合要求；3. 对试验过程中出现的问题进行总结和分析，为后续试验工作提供参考。

四、试验报告撰写。

1. 撰写试验报告，包括试验目的、试验条件、试验过程、试验结果等内容；2. 对试验过程中出现的问题进行分析和总结，提出改进意见；3. 试验报告应具备可追溯性和可验证性，保证试验结果的真实性和可靠性。

五、试验标准的更新和完善。

1. 根据试验结果和试验过程中的问题，及时更新和完善试验标准；2. 对试验标准进行定期审查和修订，保证其与最新技术和要求相适应。

总结，发动机台架试验标准的制定和执行对于保证发动机的性能和可靠性具有重要意义，需要严格按照标准要求进行操作，并不断完善和更新试验标准，以确保试验结果的准确性和可靠性。

希望本文对相关工程技术人员在发动机台架试验工作中能够提供一定的参考和指导。
