浅谈民用建筑防雷设计方法

住宅楼防雷与接地设计住宅楼防雷与接地设计是建筑工程中非常重要的一环。

随着科技的进步和建筑结构的不断更新，对住宅楼的防雷与接地设计提出了更高的要求。

本文将重点讨论住宅楼防雷与接地设计的原理、方法和注意事项。

一、防雷原理住宅楼防雷的主要目的是保护建筑和住户免受雷击的危害。

防雷原理是通过合理设计导电路径，将雷电的能量引导到地下，有效地消除雷击的危险。

二、防雷方法1. 雷电装置安装雷电装置是住宅楼防雷的基础措施之一。

雷电装置主要包括避雷针和避雷网。

避雷针安装在住宅楼的高处，起到抓取雷电的作用，而避雷网则用于分散雷电能量，减轻雷电对建筑物的冲击。

2. 接闪器和接地装置接闪器是防止雷电进入建筑物内部的重要设备。

它通过引导雷电进入接闪器的导体，将其安全释放到地下。

接闪器与避雷针相互配合，能够有效保护建筑物不受雷击。

接地装置是将建筑物与地面形成导电通路的设备，起到引流和保护的作用。

接地装置要求地电阻低、可靠，能够将雷电能量快速地导入地下。

3. 防雷接地网防雷接地网是住宅楼防雷系统中重要的组成部分。

它由接地体、横向导线和垂直引下线组成。

接地体埋设在地下，起到导电和耐雷电冲击的作用。

横向导线连接建筑物各个部位的接地体，形成导电通路。

垂直引下线负责将雷电引导入接地体。

三、设计注意事项1. 合理选择防雷装置根据住宅楼的高度和周围环境条件，选择适合的防雷装置。

不同的建筑高度和环境对防雷装置的要求不同，必须根据具体情况进行选择。

2. 合理布置防雷接地网防雷接地网的布置直接关系到住宅楼的防雷效果。

应合理布置接地体，确保接地电阻符合相关标准，并与建筑物的金属结构良好连接。

3. 定期检测与维护完成防雷接地系统的建设后，应定期进行检测和维护。

定期检测可以及时发现潜在问题，并采取相应的处理措施，确保住宅楼的防雷系统始终处于良好的工作状态。

综上所述，住宅楼防雷与接地设计是确保建筑和住户安全的重要措施。

通过合理的防雷原理、选择适当的防雷装置和合理布置防雷接地网，可以有效减少雷击的危害，保护住宅楼的安全。

建筑物防雷设计方案
建筑物防雷设计方案
为了保护建筑物和居民的生命财产安全，防止雷击事故的发生，建筑物的防雷设计是非常重要的。

以下是一个建筑物防雷设计的方案。

首先，对于高层建筑，应该在建筑物的顶部设置避雷针。

避雷针是通过尖端释放电荷，引导雷电通向地面，从而保护建筑物不被雷击。

避雷针应该建立在建筑物的最高点，并且需要有足够的高度，以便能够充分地引导雷电。

同时，避雷针的导线应该与地面的接地系统相连，确保雷电能够安全地通过建筑物排出。

其次，对于建筑物的外墙和屋顶，应该安装金属导线网，以便将雷电引导到地下，从而保护建筑物内部的电气设备和居民。

导线网应该与避雷针的导线相连，并且应该足够严密，以免雷电能够穿过建筑物的墙壁和屋顶。

此外，建筑物的地面应该设置导电材料，以便能够有效地接受和分散雷电的电荷。

导电材料可以是金属板或者导电混凝土，应该与避雷针的导线和导线网相连。

导电材料应该延伸到地下，以确保雷电能够在地下安全地消散。

最后，建筑物内部的电气设备应该通过接地系统与地面相连，以避免雷电冲击对设备的损害。

接地系统应该是合格的，并且需要定期维护和检查，以确保其良好的工作状态。

总之，建筑物防雷设计方案需要综合考虑建筑物的高度、形状和用途等因素，以确保能够最大程度地减少雷击事故的发生。

通过合理的设施和规划，可以保护建筑物和居民的生命财产安全，提高建筑物的抗雷能力。

建筑物的防雷设计与避雷系统防雷设计是建筑物的重要组成部分，通过科学合理的建设与配置，能够有效预防雷击事故，保护建筑物及其内部设备的安全。

本文将从建筑物的防雷设计原则、避雷系统的构成以及常见的防雷措施等方面进行探讨。

一、建筑物的防雷设计原则1. 寻找合适的建筑物位置：在选址方面，要避免选择在高地上或是高于周边地区的地方，同时还要考虑周边建筑物的高度和状况。

2. 使用金属材料进行屋面和外墙覆盖：金属材料具有良好的导电性能，能够将雷电导向地下，有效减少雷击损害。

3. 合理规划建筑物的布局：建筑物一般应呈长方形或正方形，可以减少雷电聚集区的面积。

此外，建筑物的高度、体积应适中，避免成为雷电易损点。

4. 增加建筑物接地装置：良好的接地装置能够将雷电引入地下，减少雷击事故的发生。

通常采用接地电极、导线和接地网等方式。

二、避雷系统的构成1. 避雷针：避雷针是常用的建筑物避雷装置之一，通过将避雷针安装在建筑物顶端，形成一个尖锐物体，能够有效引导闪电击中避雷针，而不是直接击中建筑物。

2. 避雷带：避雷带是一种平行于建筑物屋面的导电带，通常由导体材料制成，能够导电接地，分散雷电的能量，降低雷击的风险。

3. 避雷线：避雷线用于连接避雷针和地下接地装置，起到将雷电引导入地下的作用。

4. 接地系统：接地装置通常由接地电极、导线和接地网组成。

接地电极埋入地下，通过导线与建筑物的导电部分相连，形成一个导电通路，将雷电引到地下。

三、常见的防雷措施1. 安装避雷装置：根据建筑物的高度和用途等因素，合理选择安装避雷针、避雷带等装置，以提高建筑物的避雷能力。

2. 增加接地装置：建筑物的接地装置应布置在建筑物周围，确保接地装置能够有效引导雷击击中区域。

3. 防雷设备的保养与维护：定期检查避雷装置的连接是否稳固，防止松动或脱落，同时注意清理导电部件的污垢，以确保其导电性能。

4. 防雷室的设置：对于一些对雷电非常敏感且不能中断供电的设备，可以在建筑物内增设防雷室，用以保护设备的安全运行。

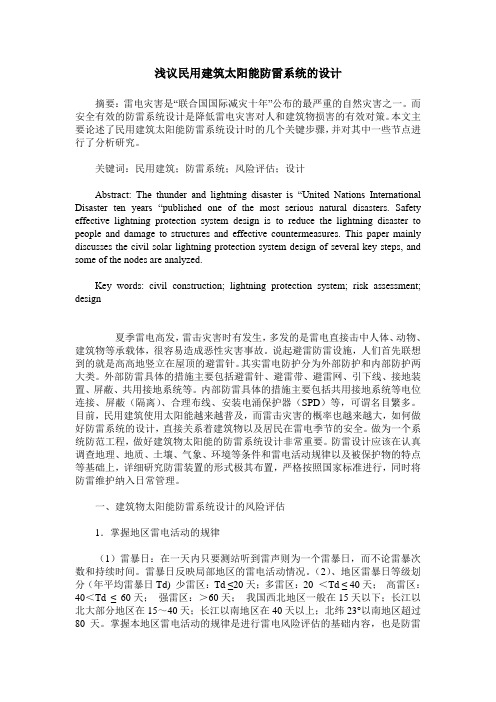

浅议民用建筑太阳能防雷系统的设计摘要：雷电灾害是“联合国国际减灾十年”公布的最严重的自然灾害之一。

而安全有效的防雷系统设计是降低雷电灾害对人和建筑物损害的有效对策。

本文主要论述了民用建筑太阳能防雷系统设计时的几个关键步骤，并对其中一些节点进行了分析研究。

关键词：民用建筑；防雷系统；风险评估；设计Abstract: The thunder and lightning disaster is “United Nations International Disaster ten years “publi shed one of the most serious natural disasters. Safety effective lightning protection system design is to reduce the lightning disaster to people and damage to structures and effective countermeasures. This paper mainly discusses the civil solar lightning protection system design of several key steps, and some of the nodes are analyzed.Key words: civil construction; lightning protection system; risk assessment; design夏季雷电高发，雷击灾害时有发生，多发的是雷电直接击中人体、动物、建筑物等承载体，很容易造成恶性灾害事故。

说起避雷防雷设施，人们首先联想到的就是高高地竖立在屋顶的避雷针。

其实雷电防护分为外部防护和内部防护两大类。

外部防雷具体的措施主要包括避雷针、避雷带、避雷网、引下线、接地装置、屏蔽、共用接地系统等。

城市建筑物的防雷与避雷设计随着城市建设的不断发展，城市建筑物的数量迅速增加。

与此同时，雷电活动也随之增加，给建筑物和居民生活带来了潜在的安全威胁。

因此，城市建筑物的防雷与避雷设计显得尤为重要。

本文将探讨城市建筑物的防雷与避雷设计的原理和常用的防雷措施。

一、防雷与避雷设计的原理城市建筑物的防雷与避雷设计，主要是通过合理布置避雷装置来引导和接收雷电释放的能量，减少雷电对建筑物和人身安全的威胁。

主要原理如下：1. 设计避雷针：避雷针是常见且有效的避雷装置之一。

它通过提供一个尖锐的金属杆，将产生电荷的云层导向地面，从而减少雷电打击建筑物的可能性。

2. 设置接地系统：接地系统是建筑物防雷设计中不可或缺的一部分。

通过将金属导线或钢筋深埋于地下，将雷电的能量引导到地下，起到保护建筑物的作用。

3. 建筑物内部防雷：除了外部防雷装置，城市建筑物的内部也需要进行防雷设计。

在建筑物内部设置防雷装置，如避雷网、避雷带等，以防止雷电穿过建筑物的窗户、门等进入室内。

二、常用的防雷措施根据建筑物的类型和高度，以及当地的气候条件等因素，常用的防雷措施有所不同。

以下是一些常用的防雷措施：1. 避雷装置的选择：在城市高楼、大型公共建筑等高层建筑中，常采用避雷针和避雷网相结合的方式。

避雷针位于建筑物的顶部，通过尖锐的金属头吸引雷电；避雷网则覆盖在建筑物的外墙和屋顶，起到避雷和防护的作用。

2. 接地系统的设计：接地系统的设计要合理，接地导线的材料选择要优良，且接地导线的截面积越大越好。

接地系统应与建筑物主体结构紧密连接，以确保雷电能够有效地引导到地下。

3. 防雷带的应用：对于一些敏感的建筑物，如医院、科研机构等，可以在建筑物的周围安装防雷带。

防雷带通过导电的材料将雷电的能量导向地下，减少对建筑物内部设备和人员的危害。

4. 整体综合设计：城市建筑物的防雷与避雷设计要与整体建筑设计相结合，形成一套合理的计划。

防雷与避雷设计要与建筑物的外观、结构等因素相协调，既保证防治雷击的效果，又不影响建筑物的美观度和使用功能。

浅谈民用建筑防雷接地摘要：目前房地产行业热度虽然有所降，但工程建设规模依然不小，有高层、小高层和别墅。

众所周知，建筑物的防雷非常重要。

为防止或减少雷击建筑物所发生的人身伤亡和电器产品的财产损失，并做到安全可靠、技术先进、经济合理的设计和施工，采取的防雷措施也各不相同。

关键词：雷电种类接地系统防雷一、建筑物的雷电种类及防护措施1.直击雷：一般直接打到人或建筑上的，叫做直击雷（也叫落地雷），它的能量巨大，直接危险也最大。

一次直击雷击，其热效应可在雷击点局部范围内产生高达6000℃～10000℃的高温（太阳表面温度为6000℃），和5000～6000牛顿的强大冲击力。

对于高层、小高层建筑，建筑物越高，越容易被雷击，因此，对于直击雷的防护很重要。

防直击雷的措施主要采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过做引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。

对于别墅来说，因外立面的效果要求，屋顶的避雷线可以做成暗的，但是这样，防直击雷的效果也会受到影响。

为避免这种状况，可以在屋面高点处设置小型的避雷针，即在暗敷的避雷线上焊接一段镀锌圆钢（Φ12），使之伸出屋面，这样，防雷效果会大大提高。

2.侧击雷：当雷电击中一个物体时，如果人在物体附近，雷电电流容易将人和物体间的空气击穿导通，使人体遭受袭击。

当建筑物超过一定高度（超过30米或9层）时，每隔三层在外墙内敷设一圈￠12的镀锌圆钢做均压环，有组合柱和圈梁时，利用圈梁的钢筋作均压环。

将建筑物30米及以上（或9层及以上）外墙上的栏杆、门窗等较大的金属物与防雷装置相连。

建筑物各种竖向金属管道的顶端和低端也需与防雷装置相连。

同时，建筑物各种竖向金属管道及每三层与均压环连接一次。

均压环应与防雷装置引下线连接。

有些建筑物的外立面是干挂石材等，在建筑物外墙上有一层钢龙骨，容易遭受侧击雷。

因此，这类建筑的龙骨需要有很好的防雷，需要将所有的钢结构都要焊接成一个等电位体，多点与防雷装置可靠连接。

建筑物防雷设计方案建筑物防雷设计方案建筑物防雷是指在建筑设计中采取相应的措施，以保护建筑物及其内部设备免受雷击的损害。

下面是一个建筑物防雷设计方案的详细描述。

1. 建筑物防雷材料的选择：在建筑物的设计中，应选用具有良好导电性能的材料作为建筑物的主要结构材料，如铜、铝等。

这样可以有效地分散和消除雷电的电荷，减少雷击的可能性。

2. 建筑物防雷装置的设置：在建筑物的顶部设置避雷针或避雷网，用于引导雷电穿过建筑物，并通过地面导体将其传导到地下。

这样可以防止雷电直接击中建筑物，减少雷电对建筑物的破坏。

3. 建筑物的接地设计：在建筑物的地基中设置大面积的接地网，将建筑物与地下的大地形成良好的接地连接。

这样可以将雷电的电荷迅速释放到地下，减少雷击带来的破坏。

4. 建筑物内部设备的防雷设计：在建筑物内部的重要设备上设置防雷装置，如防雷接地线、防雷保护装置等。

这样可以保护建筑物内部设备免受雷电的损害，确保其正常运行。

5. 建筑物的维护保养：定期检查和维护建筑物的防雷系统，确保其正常运行。

及时更换老化的防雷设备和材料，提高防雷系统的可靠性和有效性。

6. 建筑物的规划布局：在建筑物的规划布局中应考虑到周边环境的雷电密度，尽量避免建筑物被高大的建筑物、树木等物体所包围，以减少雷击的可能性。

7. 建筑物的防雷宣教：向建筑物的使用者提供相关的防雷知识和安全宣传，让他们了解并遵守相关的防雷规定和操作程序，提高对防雷安全的重视程度。

通过以上的防雷设计方案，可以有效地保护建筑物及其内部设备免受雷击的损害。

建筑物防雷设计不仅是保护建筑物本身的重要措施，也是保护使用者的生命财产安全的重要手段。

因此，在建筑物的设计中应高度重视防雷工作，确保建筑物的安全可靠。

浅谈民用建筑物的防雷接地设计摘要：随着社会经济的快速发展，城市化进程的不断加快，对于民用建筑物来说，防雷接地设计是一项非常重要的工作，其设计质量的好坏直接影响着整个建筑物能否安全地使用。

所以设计人员一定要对建筑电气的防雷设计水平进行严格的把控，为建筑施工质量的有效控制提供更加坚实的保障。

建筑物防雷设计，应认真调查地质、地貌、气象、环境等条件和雷电活动规律以及被保护物的特点等，因地制宜的采取防雷措施，做到安全可靠、技术先进、经济合理。

民用建筑将防雷分为三类，根据三种类别对建筑物进行保护。

关键词：建筑电气；防雷接地；设计要点引言在现代建筑设计中进行建筑物防雷接地设计主要是为了防止人身受到电击、促进电力系统的正常运行，同时做好线路保护，使设备免遭破坏。

接地极作为整个接地系统的重要组成部分，其设计的合理与否是保证其接地功能良好实现的重要基础。

单位的正常生产生活的安全做出保障，减少经济损失和人员伤亡，提高生活的质量。

1建筑电气防雷接地系统的重要性在现代的工程建造的过程中，进行相应的防雷接地设施建设已经成为一项极为重要的部分，在我国至今几十年的发展过程中，随着电力设施的不断普及，相应的电力设备在日常的生活中使用的频率也正在不断地增大，每一个建筑中电力设备的数量也正在不断地增加。

电力设备在为使用者带来极大的便利的同时，也正在为相应的建筑带来巨大的隐患和危险。

如今的建筑为了满足人们的居住需求，普遍多为高层，因此在面对自然灾害之雷电灾害过程中，往往具有较大的风险和隐患，并且一旦灾害发生，往往是无法进行有效避免的，同时也会给相应的建筑和住户带来极大的损失。

因此在建筑物上面安装一些必要的防雷接地系统，就能够在发生雷电灾害的时候，有效地对雷电进行预防，同时也能在面临灾害的发生时，有效地保护建筑和建筑内的住户。

除此之外，进行建筑的防雷接地的设施的建造，也能够为大众日常的生活做出一定的保证。

雷电灾害在出现的时候带来的危害和损失往往是巨大的，尤其是出现雷雨的时候，常常会出现断电、断水等等情况，这就为大众的日常生活和生产生活带来了极大的不便，同时也会给相应的企业生产和单位的正常运行造成影响。

民用建筑物防雷技术浅谈随着经济技术越来越快的发展，如今社会主义建设化日程的加进，建筑物防雷永远是一个热门的话题，它与人们的人身安全、财产安全息息相关，大家也越来越重视建筑物防雷。

防雷设计的技术措施应按现行国家标准《建筑物防雷设计规范》（GB50057-97）中，对进行防雷分类，参照《建筑物防雷设计规范》的相应要求，采用滚球法计算避雷针的保护范围，采用等电位联结这一保障安全的最重要措施。

1．确定该建筑物防雷等级我们在着手建筑物防雷设计的第一步，首先是要确定建筑物的防雷等级，《建筑物防雷设计规范》（GB50057-97）中，对建筑物防雷类别的划分，除了由建筑物的功能定性外，第二、三类防雷建筑，还取决于建筑物的预计年雷击次数N。

N=K•Ng•Ae 其中Ng=0.024Td1.3式中：N—建筑物年预计雷击次数(次/a)、K—校正系数，一般情况取1.0、Ng—建筑物所在地雷击大地年平均度(次/Km2•a)、Td—年平均雷暴日(d/a)，海口市区取104.3(d/a)、Ae—与建筑物截收相同雷击次数等效面积(Km2)、L—建筑物长度(m)、W—建筑物宽度(m)、H—建筑物高度(m)。

按照《规范》，以上类型的民用住宅年预计雷击次数均大于0.06次/年且少于0.3次/年，因此均应划为第三类防雷建筑物。

2.防直击雷的措施，应符合下列要求（1）接闪器采用避雷针、避雷带（网），或两者混合组成的接闪器系统方式，还宜利用建筑物的金属屋面作为接闪器，但应符合规范要求。

不应采用装有放射性物质的接闪器。

其他形式的消雷器，只宜用于屋面上架设有高杆铁塔的建筑物上。

避雷带采用镀锌圆钢Φ12，由Φ12间距为 1.5米高为0.2米的支持卡固定于屋面、墙壁及楼梯顶上，同时在屋面阳角处及梯屋顶四角上另加设Φ16，高 0.5米的避雷小针，并在屋面加设不少于20米×20米的避雷网格。

这样的设置，既美观大方，又经济实惠，而且实践也证明防雷效果非常理想。
