建筑物防雷设计规范要求详解随着现代建筑技术的不断发展和建筑物的日益复杂化，建筑物防雷设计成为保障人身安全和设备正常运行的重要考虑因素。
建筑物防雷设计规范对于各类建筑物的建设和使用提出了严格的要求，旨在确保建筑物的防雷系统能够有效地防止雷击事故的发生。
本文将就建筑物防雷设计规范的要求进行详解。
一、设计标准根据国家相关法规，建筑物的防雷设计应符合《建筑物防雷设计规范》（GB 50057-2010）的要求。
该标准细化了建筑物防雷系统的设计、施工和验收等方面的内容，包括了闪电防护范围的划定、接地装置的设计与布置、耐雷性能的验证、防雷材料的选用等。
设计人员应当熟悉并合理运用这些规范要求，确保建筑物的防雷系统能够达到预期的防护效果。
二、闪电防护范围的划定建筑物防雷设计的首要任务是合理划定闪电防护范围。
根据建筑物的高度、周边环境和用途等因素，确定所需的避雷针、避雷带或避雷网的设置，以确保建筑物及其内部设备的安全。
同时，闪电防护范围的划定还需要考虑建筑物的组成部分，例如天线、室外设备和其他增加雷电危险的设施。
适当的闪电防护范围划定有助于减少雷击风险。
三、接地装置的设计与布置建筑物的接地装置是防止雷击危害的重要组成部分。
按照规范要求，建筑物的接地电阻应满足一定的标准，确保接地系统具备足够的导电能力，能够迅速将雷电流引入地下，从而保护建筑物和室内设备的安全。
接地装置的设计和布置应考虑到建筑物的结构特点和地质条件等因素，合理选取接地材料和接地方式，并保证接地系统的可靠性和稳定性。
四、耐雷性能的验证建筑物的防雷系统应经过相应的耐雷性能验证，确保其满足规范的要求。
在建设过程中，需要进行临时验收和竣工验收，检测防雷系统的工程质量。
此外，定期的维护和检测也是必不可少的，以保障防雷系统的长期可靠运行。
对于某些重要的建筑物，如医院、电信基站等，还需要进行专项的耐雷性能测试，以验证其在雷电环境下的安全性。
五、防雷材料的选用选择合适的防雷材料对于建筑物的防雷系统至关重要。
【最新整理，下载后即可编辑】中华人民共和国国家标准建筑物防雷设计规范(GB50057-94)第一章总则第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。
第1.0.2条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置。
第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。
策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
建筑物防雷设计标准
概述
本文档介绍了GB-2010《建筑物防雷设计标准》的内容和要求。
该标准是为了保护建筑物免受雷击，并确保建筑物内人员和设备的
安全。
标准内容
GB-2010《建筑物防雷设计标准》包括以下主要内容：
1. 防雷设计的基本原则和要求；
2. 雷电参数和设计标准的确定；
3. 防雷接地装置的设计和安装；
4. 防雷装置的选择和安装方法；
5. 防雷屏蔽和接地的设计与施工；
6. 防雷装置的检测与维护；
7. 防雷装置的运行监测。
主要要求
GB-2010《建筑物防雷设计标准》对建筑物防雷设计提出了以
下主要要求：
1. 建筑物应具备防雷保护功能，防止雷电对建筑物的直接打击；
2. 建筑物内人员和设备应得到有效的防雷保护；
3. 防雷接地系统应能有效排除雷击电流；
4. 防雷装置应选用符合要求的产品，并按照标准规定的方法进
行安装；
5. 防雷屏蔽和接地的设计与施工应符合规范要求；
6. 防雷装置的检测与维护应定期进行，确保其正常运行；
7. 防雷装置的运行监测应及时进行，确保其性能稳定。
结论
GB50057-2010《建筑物防雷设计标准》为建筑物防雷提供了详细的设计、安装、检测和维护要求。
建筑方和相关从业人员应按照
该标准的要求进行防雷设计和施工，以确保建筑物内部的人员和设
备的安全。

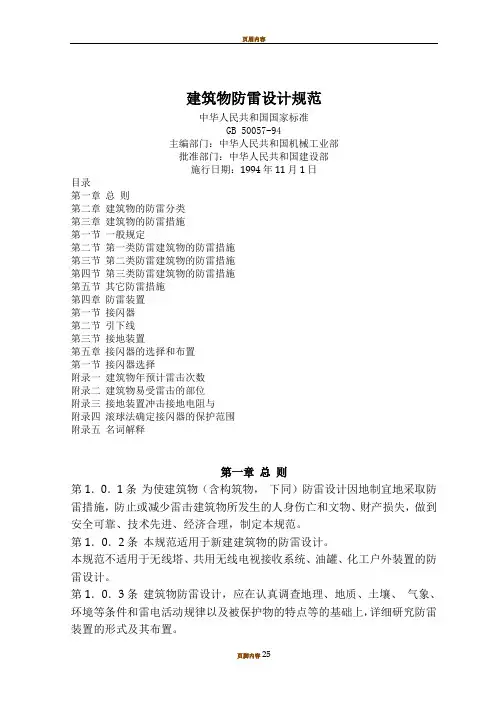

建筑物防雷设计规范中华人民共和国国家标准GB 50057-94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日目录第一章总则第二章建筑物的防雷分类第三章建筑物的防雷措施第一节一般规定第二节第一类防雷建筑物的防雷措施第三节第二类防雷建筑物的防雷措施第四节第三类防雷建筑物的防雷措施第五节其它防雷措施第四章防雷装置第一节接闪器第二节引下线第三节接地装置第五章接闪器的选择和布置第一节接闪器选择附录一建筑物年预计雷击次数附录二建筑物易受雷击的部位附录三接地装置冲击接地电阻与附录四滚球法确定接闪器的保护范围附录五名词解释第一章总则第1．0．1条为使建筑物（含构筑物，下同）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1．0．2条本规范适用于新建建筑物的防雷设计。
本规范不适用于无线塔、共用无线电视接收系统、油罐、化工户外装置的防雷设计。
第1．0．3条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1．0．4条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2．0．1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2．0．2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0 区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2．0．3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
建筑物防雷设计规范1.设计目标和原则：-保护建筑物及其内部设备免受雷击的损害；-确保建筑物的结构安全，防止雷电引发火灾或坍塌；-确保通信、电力和其他设备的正常运行；-遵守国家和地区相关法规和标准；-结合建筑物的特点和用途进行设计。
2.环境特征考虑：-考察建筑物所在地雷电活动的频率和性质；-考虑当地的地质、气候和气象条件；-考虑建筑物周围的环境因素，如高层建筑、树木和周边设备。
3.防雷系统的设计和安装：-使用合适的防雷系统，包括避雷针、导线、接地装置等；-根据建筑物的高度和用途，确定防雷系统的配置；-使用合适的材料和设备，确保防雷系统的可靠性和耐用性；-防雷系统的接地与建筑物的地基接地系统相连接，确保电流有效地流向地下。
4.电气系统的防护：-对建筑物的电气系统进行防雷设计；-安装合适的过电压保护装置；-对电缆、开关设备和传感器等进行有效的防雷保护；-确保电气设备的接地可靠，防止由于雷击引起的电流冲击。
5.通信系统的防护：-对建筑物的通信设备进行防雷设计；-安装合适的防静电装置；-针对不同的通信设备，采取不同的防雷措施；-确保通信系统的接地和屏蔽措施可靠。
6.数据线路的防护：-为建筑物内部的数据线路提供防雷保护；-使用合适的防雷插座和过电压保护器；-对数据线路进行合适的接地和屏蔽工作；-避免数据线路与电力线路相交。
7.消防系统的防护：-对建筑物内部的消防设备进行防雷设计；-使用合适的防雷装置保护消防设备；-确保消防设备的可靠性和自动化控制的持续性；-避免雷击引起的火灾。
8.监测和维护：-定期对防雷系统进行检测和维护；-及时修复或更换损坏的防雷设备；-对新建建筑物进行初次验收和防雷系统的调试；-建立有效的管理机制，确保防雷系统的稳定工作。
以上是建筑物防雷设计规范的一些重要内容，设计人员和工程师在进行建筑物防雷设计时应该遵循这些规范，并根据具体情况进行调整和优化。
同时，相关部门和机构也应该加强对建筑物防雷设计的监管和管理，确保建筑物和人员的安全。
建筑物防雷设计规范要点解析随着现代社会的不断发展，建筑物的数量与高度也在快速增加。
因此，为了保护建筑物及其内部设备免受雷击的危害，建筑物防雷设计规范变得尤为重要。
本文将就建筑物防雷设计规范的要点进行详细解析。
一、规范概述建筑物防雷设计规范是根据国家有关建筑规范和防雷技术标准制定的，旨在规范建筑物的防雷设计，提供安全可靠的防雷保护措施，以减少雷击对建筑物及其内部设备的破坏。
二、建筑物防雷设计的基本原则1. 防雷设计应遵循统一规划和综合考虑原则，将建筑物整体纳入防雷保护系统的范围，确保全面保护。
2. 防雷设计应当符合可行性原则，即在合理范围内采取经济、实用、可行的技术措施。
3. 防雷设计应考虑地区雷电活动特点和建筑物使用功能，确定雷防要求和技术措施。
三、建筑物防雷设计的技术措施1. 外部防雷措施（1）建筑物周边设置避雷装置，如避雷针、避雷网等。
避雷装置应符合国家规定标准，布置密度合理，确保能够在雷电活动中减少雷击概率。
（2）对于高层建筑，应设置引下线，并与地面的接地网连接，以有效降低雷击风险。
（3）合理设置建筑物的外部金属构件的接地系统，确保外部金属构件与接地系统之间的连接良好，以便将雷电能量迅速引入地下。
2. 内部防雷措施（1）对于建筑物内部设备、设施等重要元素，应通过可行的方式与建筑物的外部防雷系统连接，以实现与外部防雷系统的互连互通。
（2）建筑物内部易产生火花的电气设备应配备防雷保护装置，并确保防雷装置的可靠性和有效性。
（3）建筑物内部金属管道、金属构件等都应与接地系统连接，以便迅速将雷电能量引入地下。
四、建筑物防雷设计的检测与维护1. 建筑物竣工后，应进行防雷保护系统的全面验收，确保系统正常运行并符合要求。
2. 防雷保护系统的维护工作至关重要，定期检查系统工作状况，发现问题及时修复，确保防雷系统的可靠性。
3. 对于建筑物的重新改造或扩建，应及时对原有防雷保护系统进行评估和改善。
防雷保护系统的升级需根据当地的防雷技术标准和规范进行。
《建筑物防雷设计规范条文说明》建筑物防雷设计规范是指设计和建造建筑物时，根据国家有关规范和标准，进行防雷设计和施工的要求。
以下是对建筑物防雷设计规范条文的详细说明。
1.一般原则：建筑物的防雷设计应该符合相关国家标准和规范的要求。
设计人员应该具备相关的专业知识和经验，并进行合理的电磁兼容性分析和风险评估。
2.雷电活动评估：建筑物防雷设计应考虑到当地地理环境、气象条件和雷电活动的频率和强度。
根据气象数据和统计分析结果，确定建筑物防雷等级。
3.防雷等级划分：根据建筑物的用途和重要性，将建筑物划分为不同的防雷等级（如一级、二级、三级等）。
不同等级的建筑物对雷击的防护要求不同。
4.防雷装置选择：根据建筑物的防雷等级，选择合适的防雷装置。
常见的防雷装置包括避雷针、接闪器、线圈和接地网等。
应根据建筑物的特点和需求进行合理的配置。
5.防雷装置的布设：防雷装置应按照规范要求布设在建筑物的高处，以便于引导和接收雷电流。
装置的安装要符合相关标准，保证其可靠性和有效性。
6.过渡电阻的考虑：防雷装置的过渡电阻是保证其正常工作的重要指标。
应根据建筑物的大小和形状，合理布设接地体和接地网，以保证过渡电阻小于规定的范围。
7.防雷材料和设备的选用：建筑物的防雷材料和设备应符合相关标准和规范，具有良好的防雷性能和耐久性。
应选择可靠的供应商，保证材料和设备的质量。
8.雷电保护系统的维护：建筑物防雷系统应定期进行检测和维护，以确保其正常运行。
应制定完善的维护计划，包括检查接地装置、防雷装置和雷电接地系统等。
9.安全警示标识：在建筑物内外应设置合适的安全警示标识，提醒人们注意防雷安全事项。
标识内容应明确，易于理解，并符合相关标准和规范的要求。
10.文档管理：建筑物的防雷设计和施工应有详细的文档记录，包括设计方案、施工图纸、相关测试报告和维护记录等。
这些文档应妥善保存和管理，并随时提供给相关人员查阅。
总之，建筑物防雷设计规范的目的是为了保护建筑物和其中的人员、设备免受雷电活动的危害。
