建筑物防雷设计规范——对防雷规范的学习理解-PPT精品文档

建筑物防雷设计规范——对防雷规范的学习理解-PPT精品文档
CHINA ARCHITECTURE DESIGN &RESEARCH GROUP.
与原规范（2000年版）的变化： 第1章：总则（有3处变化）； 第3章：建筑物的防雷分类（有10处变化）； 第4章：建筑物的防雷措施（有46处变化）； 第5章：防雷装置（由14处变化）； 第6章：防雷击电磁脉冲（由17处变化）。
中国建筑设计研究院
10 .
CHINA ARCHITECTURE DESIGN &RESEARCH GROUP.
总则第1.0.1条就提到：……防止或减少雷击建 （构）筑物所发生的人身伤亡和文物、财产损 失，以及雷击电磁脉冲引发的电气和电子系统损 坏或错误运行， …… 装设了防雷装置，并不能保证不遭雷击。设置的 接闪器，就是要对雷击进行拦截，拦不住就会遭 雷击，所以用了“防止或减少”。
（故宫雷击、92年设计的小房子遭雷击）
中国建筑设计研究院
2.
CHINA ARCHITECTURE DESIGN &RESEARCH GROUP.
在防雷的实践中，逐步总结出一些方法，这就是 我们现行规范中所提及的内容。 目的：防止和减少雷击造成的损害。 规范所规定的方法，能够防绝大部分的雷击，但 是不能做到100%; 雷击造成的各类损害都是有一定的概率的，我们 按照规范的要求作，就是要尽量减小这些概率。 这也是我们努力的方向。
中国建筑设计研究院
5.
CHINA ARCHITECTURE DESIGN &RESEARCH GROUP.
规范标准的特点： 1、覆盖面广：从城市到农村民居；从建筑物到电 子信息系统； 2、新：对原有规范修编周期短；空白方面越来越 少； 3、与国际接轨，内容均参照了IEC以及发达国家 好的内容； 《建筑物防雷设计规范》GB50057-2019在编制过 程 中就是参考IEC标准、还有英国、美国、德国、日 本的标准。而且电气产品主要与IEC相同，规范中 提到的产品，就是IEC的试验和选择要求。

防雷设计规范ppt

防雷设计规范ppt
范的掌握和应用能力。
组织专业的防雷技术培训课程和 研讨会，推广防雷设计规范的应
用。
鼓励企业开展内部培训和教育， 提高员工的防雷意识和技能水平
。
THANKS
谢谢您的观看
电子系统的防雷系统包括电磁屏蔽、 等电位连接、接地等措施，应综合考 虑电子系统的设备类型、布置方式、 信号传输方式等因素，合理设计防雷 系统。
电子系统的防雷施工 与验收
电子系统的防雷施工应由专业防雷施 工队伍进行，严格按照防雷设计规范 进行施工和验收，确保防雷系统的安 全性和可靠性。
防雷设计规范在其它领域中的应用
防雷装置的材料选择
防雷装置的连接方式
应采用具有导电性能良好的金属材料，如铜 、铝等。
应采用可靠的连接方式，如焊接、压接等， 确保防雷装置的有效性。
防雷装置的接地电阻值
防雷装置的防腐措施
接地电阻值应符合相关规范要求，以保证电 流能够顺利导入地下。
应采取有效的防腐措施，如热镀锌、喷涂防 腐涂料等，以延长防雷装置的使用寿命。
其他领域防雷设计的实际案例
案例一
田湾核电站防雷设计。该核电站是我国重 要的清洁能源基地，其防雷设计需确保核 安全。设计中采用全面的防雷措施，包括 建筑物、核岛、常规岛等区域的防雷保护 ，以及电源、信号线路的防雷保护等，有 效避免了雷电对核电站的危害。
案例二
高速公路交通工程防雷设计。高速公路是 现代交通的重要方式之一，其防雷设计需 确保交通安全。设计中运用接地、等电位 联结等技术，对高速公路沿线的交通设施 进行防雷保护，同时对收费站、加油站等 重要设施进行特殊防雷处理，有效避免了 雷电对高速公路交通工程的危害。
防雷设计规范的目的和原则
防雷设计规范的目的在于通过对雷 电灾害的规律和特点的研究，采用 科学合理的防雷技术措施，达到最 大限度地减少雷电对人类造成的危 害。

防雷设计规范ppt

防雷设计规范ppt

05
结论与展望
对防雷设计规范的总结与评价
01
防雷设计规范的重要性
防雷设计规范对于建筑物和设备的防雷保护具有重要的意义，能够减
少雷击灾害的发生，保障人员和财产的安全。
02
防雷设计规范的特点
防雷设计规范具有科学性、公正性、实用性和可操作性等特点，它基
于科学的原理和标准，结合实际应包括防雷装置的设计、材料、施工、性能
等方面。
对于不符合规范要求的防雷装置应及时进行整改，保证其正常
03
运转。
03
防雷设计规范详细规定
建筑物防雷分类
1 2
第一类防雷建筑物
具有特别重要用途的建筑物或者特别危险的环 境，应划为第一类防雷建筑物。
第二类防雷建筑物
具有重要性用途的建筑物或者危险的环境，应 划为第二类防雷建筑物。
防雷设计规范的发展历程
防雷设计规范的发展历程可以追溯到古代，人们通过各种 措施来防止雷电灾害。
随着科学技术的不断发展，防雷设计规范也在不断发展和 完善，现代的防雷设计规范更加注重科学、合理和经济实 用。
防雷设计规范的重要性和作用
防雷设计规范是防止雷电灾害的重要措施之一，它对于保障人们的生命财产安全 具有重要意义。
3
第三类防雷建筑物
具有一般性用途的建筑物或者一般危险的环境 ，应划为第三类防雷建筑物。
建筑物防雷措施要求
外部防雷装置
应包括接闪器、引下线、接地装置等。接闪器可采用避雷针 、避雷带或避雷网等；引下线可采用金属导体、钢筋混凝土 中的钢筋等；接地装置可采用自然接地体或人工接地体等。
内部防雷装置
应包括等电位联结、屏蔽、浪涌保护器等。等电位联结可采 用等电位联结带、等电位联结导体等；屏蔽可采用屏蔽电缆 、屏蔽层等；浪涌保护器可采用电涌保护器、过电压保护器 等。

建筑物防雷PPT课件

建筑物防雷PPT课件
•直击雷 •闪电感应 •闪电电涌侵入
第5页/共57页
雷电过电压的基本形式
• 直击雷：闪击直接击于建筑物、其他物体、大地或外部防
雷装置上， 产生电效应、热效应和机械力者。
• 闪电感应（感应雷）：闪电放电时， 在附近导体上产生
的雷电静电感应和雷电电磁感应， 它可能使金属部件之间产 生火花放电。
• 闪电电涌侵入（高电位侵入）：由于雷电对架空线 路、电缆线路或金属管道的作用， 雷电波，即闪电 电涌， 可能沿着这些管线侵入屋内， 危及人身安全 或损坏设备。
第47页/共57页
第48页/共57页
接闪杆（避雷针）的保护范围及计算
第49页/共57页
第50页/共57页
第51页/共57页
第52页/共57页
第53页/共57页
单支避雷针的保护范围计算
• 附录D 滚球法确定接闪器的保护范围 第54页/共57页
单支避雷针的保护范围计算
第55页/共57页
• 某厂一座30m高的水 塔旁边，建有一水泵 房（属第三类防雷建 筑物），尺寸如图 （7-8）所示。水塔上 装有一支高2m的避雷 针，试问此针能否保 证这一水泵房。
第22页/共57页
第23页/共57页
第24页/共57页
第25页/共57页
第26页/共57页
第27页/共57页
2.建筑物防雷系统
1）接闪器 2）防雷引下线 3）接地装置
第28页/共57页
接闪器
• 由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
• 注： 以前， 接闪杆称为避雷针， 接闪带称为避雷带， 接闪线 称为避雷线， 接闪网称为避雷网。
避雷针
2m
水泵房
6m

GB50057-2010建筑物防雷设计规范(新)PPT幻灯片课件

GB50057-2010建筑物防雷设计规范(新)PPT幻灯片课件

IEC 61024 建筑物防雷（系列）
IEC 61024-1:1990-03 建筑物防雷 第 1 部分：通则
IEC 61024-2 建筑物防雷 第 2 部分：建筑物 高于 60m 的附加要 求
IEC61312 防雷击电磁脉冲 （ LEMP）（系列）
IEC61663 通信线路防雷（系列）
IEC 61312-1:1995-02 防 LEMP 第 1 部分： 通则
IEC 61663-1:1999-07 通信线路防雷
第 1 部分：光纤线路
IEC 61312-2 TS:1999-08 防 LEMP 第 2 部分：建 筑物屏蔽、内部等电位连
接及接地
IEC 61663-2 （81/164/FDIS）2001 通信线路防雷
第 2 部分：金属导线 路线
IEC 61662:1995-04 雷击损坏危险度的评估
61643-321:2001 ABD（雪崩二极管）
61643-331:2003 MOV（压敏电阻）
61643-22:2004 信号SPD选用
61643-341:2001 TSS（晶体闸流管）
61643-1/12/22已idt为GB18802.1/12/21
8
IEC/TC37A决议
为避免IEC60099-1与IEC61643-1之间的 部分重叠，要求TC37采取适当的行动，阐明 IEC60099系列出版物不适用于低压1000V应 用的避雷器（arresters）和SPD。
低压电气装置对暂时过电压和高压系统与地之间 的故障的防护（4-442：GB16895.11）
10
大气过电压或操作过电压保护（4-443：GB16895.12） 建筑物电气装置电磁干扰（EMI）防护（4-444：

建筑物防雷设计规范PPT课件

建筑物防雷设计规范PPT课件

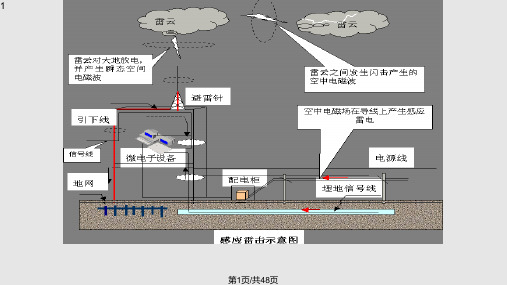

2a
20 kV
2c
1a
Rst 信息系统
1b
电源系统
2a 远处雷击: 击在远处架空输送线 缆上
2b 雷云之间的放电通过 架空线缆引起感应雷 电波及过电压。
2c 在野外,雷电击中通信 线缆
7
第7页/共48页
邻近建筑物之间危险的浪涌雷击
几 100 kA
几 10 kV
几 100 kV
几 10 kV 230V OV
国际标准
总则
IEC 61312-1
防雷器的选择
IEC 61312-3 (pending)
雷击保护
IEC 61024-1
设备保护
IEC 61000-4-5
低压防雷器
IEC 61643-1-1
低压防雷器的安装 (pending)
IEC 61643-1-2
低压线路上的过电压
IEC 62066 (pending)
等电位汇流排
EBB
电源
外部防雷系统
水管
燃气管 阴极保护输送管
Z
基础接地极
21
第21页/共48页
低压浪涌保护器（SPD） 标准
Surge Protection Device :
SPD
•国际标准
IEC 61643-1
•法国标准
NFC 61740
•德国标准
VDE 0675
•美国标准
UL 1449
•英国标准
In > 20 kA 10/350 µs
In > 5 kA In = 5 kA
In = 1.5
0.5-50 kA 10 kA
10 kA
3 kA 3 kA
500 A 500 A

建筑物及内部系统防雷技术标准幻灯片PPT


球型雷击一例
2001年7月11日下午，工体东路一号 楼遭雷击，造成整座楼掉闸停电，十 余户电视机高频头被击坏，有几人看 到了有一火球从楼顶晃过，其中有一 住户由于雷击使煤气表底冒出有一、 二尺长的火苗，把闸门关了，火才熄 灭，由于及时发现，未造成更大的损 失。否则，后果不堪设想。
雷击灾害图片 ---- 雷击玻璃
L1，L2，L4
损害 类型
D2，D3 D2，D3
损失 类型
L2，L4 L2，L4
S2 D3
L1a，L2，L4
D1
L1 ，L4a
S3 D2 L1，L2，L3，L4 D2，D3 L2，L4
D3
L1a，L2，L4 D2，D3 L2，L4
S4 D3
L1a，L2，L4 D2，D3 L2，L4
雷击点、损害类型和损失类型
雷闪数学模型
（电气—几何模型）
hr=10I0.65
引自IEC62305-1：2010 P36（A.1)
GB50057-2010
P159
滚球法（1）
滚球法（2）
滚球法（3）
雷击点、损害类型和损失类型
雷击点
建筑物
公共设施
损害 来源
S1
损害 类型
D1 D2 D3
损失类型
L1，L4b L1，L2，L3，L4
25
30
TT 04 CN 18.11.98
33,8 % 35
德国斯图加特火灾保险公司统计电涌损失 （百分比）
35.5 34.6
33.0
31.7
28.7
26.5
26.6
21.3
17.0
14.0
12.5
损
损
坏

《建筑防雷设计》课件

《建筑防雷设计 》PPT课件
目录
• 引言 • 雷电的形成与传播 • 建筑防雷设计原理 • 建筑防雷系统设计 • 建筑防雷施工与验收 • 建筑防雷案例分析
01
引言
雷电现象简介
雷电现象的产生
雷电是大气中的一种自然放电现象，通常发生在雷雨云中。 当云层中的电荷积累到一定程度时，会产生电场和电位差， 导致雷电的产生。
优化接地系统
确保接地系统能够有效地将雷电流引入地下，并保证接地电阻值符 合要求。
保护建筑物内的设备
采取相应的防雷措施，保护建筑物内的电子设备、通信设备等免受 雷电的干扰和破坏。
04
建筑防雷系统设计
接闪器的设计
接闪器的类型
包括避雷针、避雷带、避雷网等，根据建筑物的特点选择合适的接闪器类型。
接闪器的布置
案例三：工业建筑的防雷解决方案
工业建筑由于其生产特点和设备的重要性，对防雷要求较高。在防雷设计中，需 要充分考虑工业设备的布局和特性，制定针对性的防雷方案。
具体措施包括安装避雷针、避雷带等避雷装置，将建筑物内的金属物体接地，以 及在电源和信号线路上安装电涌保护器等。同时，还需要加强对工业设备的日常 维护和保养，及时发现和处理防雷隐患。
案例二：古建筑的防雷保护
古建筑由于其历史和文化价值，需要进行特殊的防雷保护 。在防雷设计中，需要尽可能保留古建筑的原貌，同时采 取有效的防雷措施。
具体措施包括安装避雷针、避雷带等避雷装置，将古建筑 内的金属物体接地，以及在电源和信号线路上安装电涌保 护器等。此外，还需要加强古建筑的日常监测和维护，及 时发现和处理防雷隐患。
电磁脉冲干扰
雷电产生的电磁脉冲可 干扰电子设备和通信系
统。
03
建筑防雷设计原理

建筑物防雷设计规范ppt


特殊建筑物防雷设计
针对特殊建筑物，如教堂、博物馆等 ，应考虑建筑物风格和特点，采用相 应措施保护建筑物和人员安全。
特殊环境的建筑物防雷设计
高山地区
在山顶或山坡上建设的建筑物 应加强防雷措施，如增加避雷 针数量、加大避雷带跨度等。
水域环境
水域环境的建筑物应采用特殊 的防雷措施，如采用防水材料 、防腐材料等，同时应加强接 地措施，确保电流迅速导入地
引下线：将接闪器接收到的雷电流引入接地装置。
接闪器：接受雷电流，并将其导入引下线。
接地装置：将雷电流散流到大地中，提高设备的耐压 水平。
建筑物防雷装置的布置与安装
防雷装置的布置与安装应遵循安全、经济、合理的原 则。
引下线的布置应确保其连续性和可靠性，通常采用暗 敷或明敷的方式。
接闪器的布置应根据建筑物的外形、结构及使用性质 进行设计，并应考虑重点保护范围。
。
对于实际工程而言，可以借鉴这些案 例的成功之处，同时避免其不足之处 ，提高建筑物防雷设计的水平和可靠
性。
THANK YOU.
防雷装置接地电阻
计算防雷装置的接地电阻，使其符 合规范要求，确保电流能够迅速导 入地下。
不同类型建筑物的防雷设计
低压建筑物防雷设计
高压建筑物防雷设计
针对低压建筑物，如农村房屋、小型 工厂等，应采用简单的防雷措施，如 安装避雷针、避雷带等。
针对高压建筑物，如高层建筑、电力 设施等，应采用更为复杂的防雷措施 ，如安装避雷网、避雷针结合避雷带 等。
可靠性原则
经济性原则
建筑物防雷设计应确保防雷设施的可靠运行 ，在遭受雷击时能够有效地保护建筑物和人 员安全。
建筑物防雷设计应充分考虑经济性，在保证 防雷效果的前提下，合理选择防雷设施和材 料，降低工程造价和维护成本。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
induction 由于雷电流迅速变化在其周围空间产生瞬变的强电磁场 ，使附近导体上感应出很高的电动势。
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
2、术语
16、闪电感应 lightning induction 闪电放电时，在附近导体上产生的雷电静电感应和 雷电电磁感应，它可能使金属部件之间产生火花放 电。 17、闪电电涌 lightning surge 闪电击于防雷装置或线路上以及由闪电静电感应或 雷击电磁脉冲引发，表现为过电压、过电流的瞬态 波。 18、闪电电涌侵入 lightning surge on incoming
建筑物防雷设计规范 《GB50057-2010》
2014年11月15日
新版与老版的差别
1、增加了术语一章; 2、变更防接触电压和防跨步电压的措施; 3、补充外部防雷装置采用不同金属物的要求 ； 4、修改防侧击的规定； 5、详细规定电气系统选用电涌保护器的要求 ； 6、简化了雷击大地的年平均密度计算公式、 并相应调整了预计雷击次数判定建筑物的防雷 分类数值； 7、部分条款作了更具体的要求； 8、明确了强制性条文必须严格执行。
services 由于雷电对架空线路、电缆线路或金属管道的作用 ，雷电波，即闪电电涌，可能沿着这些管线侵入屋 内，危及人身安全或损坏设备。
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
2、术语
19、防雷等电位连接 lightning equipotential
bonding (LEB) 将分开的诸金属物体直
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
2、术语
5、防雷装置 lightning protection system (LPS) 用于减少闪击击于建（构）筑物上或建（构）筑物附近 造成的物质性损害和人身伤亡，由外部防雷装置和内部 防雷装置组成。 6、 外部防雷装置 external lightning protection system 由接闪器、引下线和接地装置组成。 7、 内部防雷装置 internal lightning protection system 由防雷等电位连接和与外部防雷装置的间隔距离组成。 8、接闪器 air-termination system 由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金 属屋面、金属构件等组成。
24、防雷区
lightning protection zone (LPZ)
划分雷击电磁环境的区，一个防雷区的区界面不一定要
有实物界面，例如不一定要有墙壁、地板或天花板作为
区界面。
25、雷击电磁脉冲 lightning electromagnetic impulse
2、术语
1、对地闪击 lightning flash to earth 雷云与大地（含地上的突出物）之间的一次或多次 放电。 2、雷击 lightning stroke 对地闪击中的一次放电。 3、雷击点 point of strike 闪击击在大地或其上突出物上的那一点。一次闪击 可能有多个雷击点。 4、雷电流 lightning current 流经雷击点的电流。
建筑物防雷设计规范(ppt64页)
2、术语
对雷电、防雷装置、被保护系统共 作了50条定义。 电气系统（低压配电系统）
由低压供电组合部件构成的一个 系统电子系统
由敏感电子组合部件（如通信设 备、计算机、控制和仪表系统、电力 电子装置）构成的一个系统。
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
接用连接导体或经电涌保护器连接到防雷装置上以 减小雷电流引发的电位差。 20、等电位连接带 bonding bar 将金属装置、外来导电物、电力线路、电信线路及 其他线路连于其上以能与防雷装置做等电位连接的 金属带。 21、 等电位连接导体 bonding conductor 将分开的诸导电性物体连接到防雷装置的导体。
建筑物防雷设计规范(ppt64页)建筑物防雷设计规范Fra bibliotekppt64页)
2、术语
13、直击雷 direct lightning flash 闪击直接击于建（构）筑物、其他物体、大地或外部防 雷装置上，产生电效应、热效应和机械力者。 14、闪电静电感应 lightning electrostatic induction 由于雷云的作用，使附近导体上感应出与雷云符号相反 的电荷，雷云主放电时，先导通道中的电荷迅速中和， 在导体上的感应电荷得到释放，如没有就近泄入地中就 会产生很高的电位。 15、闪电电磁感应 lightning electromagnetic
1、总则
适用于新建、扩建、改建建筑物 的防雷设计。 旧条文中
不适用于天线塔、共用天线电视接 收系统、油罐、化工户外装置已删除 。
1、总则
原1.0.1条保留 为使建筑物（含构筑物，下
同）防雷设计因地制宜地采取防雷 措施，防止或减少雷击建筑物所发 生的人身伤亡和文物、财产损失， 以及雷击电磁脉冲引发的电气和电 子系统损坏或错误运行，做到安全 可靠、技术先进、经济合理。
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
2、术语
9、引下线 down-conductor system 用于将雷电流从接闪器传导至接地装置的导体 。 10、 接地装置 earth-termination system 接地体和接地线的总合，用于传导雷电流并将 其流散入大地。 11、 接地体 earth electrode 埋入土壤中或混凝土基础中作散流用的导体。 12 、接地线 earthing conductor 从引下线断接卡或换线处至接地体的连接导体 ；或从接地端子、等电位连接带至接地体的连 接导体。
建筑物防雷设计规范(ppt64页)
建筑物防雷设计规范(ppt64页)
2、术语
22、等电位连接网络 bonding network (BN)
将建（构）筑物和建（构）筑物内系统（带电导体除外
）的所有导电性物体互相连接组成的一个网。
23、 接地系统 earthing system
将等电位连接网络和接地装置连在一起的整个系统。
