电力变压器有载分接开关运行维护及检修

姓名：XXX 部门：XXX 日期：XXX第 2 页 共 5 页有载分接开关检修维护故障处理有载分接开关是电力系统中用来调节电压和无功的重要设备，也是电力变压器的重要组件之一。

据统计，国内有载分接开关的故障占变压器故障的15%以上，因此，了解有载分接开关在实际运行中的异常缺陷，对发生过的事故原因进行分析，有助于提高电力系统运行的可靠性。

到2001年1月为止，唐山供电公司所使用过的有载分接开关有以下几种：(1)由沈阳变压器厂，保定变压器厂等变压器厂家生产的SYxZ 系列有载开关；(2)德国MR 公司生产的M 型以及遵义长征、上海华明厂生产的ZY1A 型、CM型一类有载分接开关；(3)上海华明厂生产的V型开关；(4)波兰分接开关。

1有载调压变压器结构和原理有载开关一般是由切换开关和选择开关组成的，选择开关不用来切断电弧，切换过程是通过传动轴由调压机构电机传动完成的。

2设备缺陷及处理2.1有载分接开关油室渗油开关油室中的油是与变压器本体中的油隔绝的，有载分接开关在运行中切换时，会有电弧产生，在油中生成乙炔等可燃性气体。

如果有载分接开关与变压器本体不严，出现内渗，就会使这些气体进入变压器油中，污染变压器油，影响色谱分析。

丰东2号主变，有载分接开关大修前存在严重的内渗，更换密封胶垫后，仍然存在严重内渗。

在变压器大修期间，发现由于工艺问题，偏心法兰尺寸不准确，造成密封垫压力不够，重新加工偏心法兰后，合理安装，运行至今无内渗。

无独有偶，在2000年缸窑2号主变有载分接开关吊检时也发现同样的问题，总结丰东2号主变处理经验，可以为将来处理缸窑2号主变内渗问题提供积极可靠的工作方案。

2.2内部零件松动造成的异常和故障有载分接开关内部零件在频繁的切换操作中，如果松动和脱落，会造成有载分接开关故障。

2000年6月20日，在迁安2号主变试验过程中发现固定螺栓松动、脱落。

由于是在停电试验状态，未发生异常和故障。

在有载分接开关检修维护中，检查和紧固所有零件，防止零件松动是一项重要的工作。

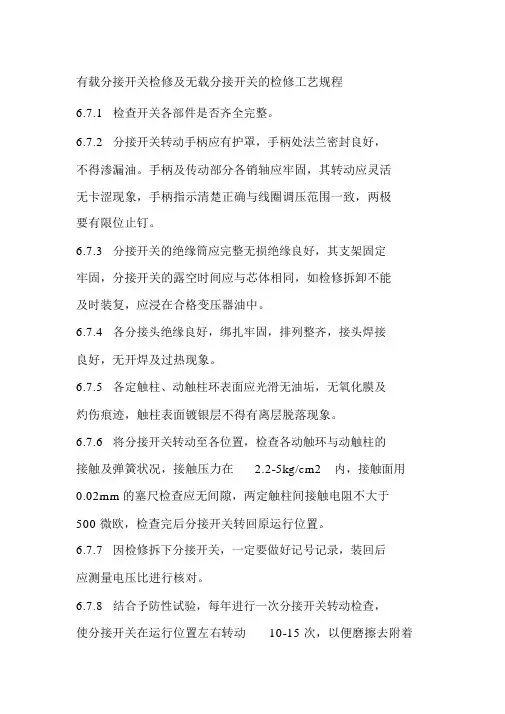

有载分接开关检修及无载分接开关的检修工艺规程6.7.1检查开关各部件是否齐全完整。

6.7.2分接开关转动手柄应有护罩，手柄处法兰密封良好，不得渗漏油。

手柄及传动部分各销轴应牢固，其转动应灵活无卡涩现象，手柄指示清楚正确与线圈调压范围一致，两极要有限位止钉。

6.7.3分接开关的绝缘筒应完整无损绝缘良好，其支架固定牢固，分接开关的露空时间应与芯体相同，如检修拆卸不能及时装复，应浸在合格变压器油中。

6.7.4各分接头绝缘良好，绑扎牢固，排列整齐，接头焊接良好，无开焊及过热现象。

6.7.5各定触柱、动触柱环表面应光滑无油垢，无氧化膜及灼伤痕迹，触柱表面镀银层不得有离层脱落现象。

6.7.6将分接开关转动至各位置，检查各动触环与动触柱的接触及弹簧状况，接触压力在 2.2-5kg/cm2内，接触面用0.02mm的塞尺检查应无间隙，两定触柱间接触电阻不大于500微欧，检查完后分接开关转回原运行位置。

6.7.7因检修拆下分接开关，一定要做好记号记录，装回后应测量电压比进行核对。

6.7.8结合予防性试验，每年进行一次分接开关转动检查，使分接开关在运行位置左右转动10-15 次，以便磨擦去附着在接触点上的油垢，氧化膜等，然后转至运行位置，并测量直流电阻合格为止。

6.7.9检查绝缘操作杆U 性拨叉是否接触良好，如有接触不良或放电痕迹应加装弹簧片，使其保持良好接触。

6.8 有载分接开关检修6.8.1有载分解开关的检修周期6.8.1.1随变压器检修进行相应大、小修。

6.8.1.2运行中切换开关或选择开关油室绝缘油，每 6 个月至 1 年或分接变换2000 至 4000 次，至少采样一次。

6.8.1.3分接开关新投运1～2 年或分接变换5000 次，切换开关或选择开关应吊芯检查一次。

6.8.1.4运行中分接开关累计分接变换次数达到所规定的检修周期分接变换次数限额后，应进行大修。

一般分接变换1～2 万次，或 3～ 5 年亦应吊芯检查。

电力变压器有载分接开关的故障及预防措施摘要：随着不断扩大的电网规模和不断提高的电压质量要求,有载调压变压器的应用越来越普遍,其在一定程度上作为组成有载调压变压器的重要部件之一,在电能质量的约束下,如果操作过于频繁则极易增加故障的发生率。

在此基础上,做好日常维护和检修有载分接开关的工作,有助于促进开关健康水平的显著提高,从而可以为开关运行的安全性和稳定性提供强有力的保障。

关键词：电力变压器；有载分接；开关故障；预防措施；分析1导言近年来,有载调压分接开关控制电路的设计已经取得了很大进展。

尽管不同生产厂家的开关控制电路结构有所不同,但相对来说它们还是比较简单的。

一般情况下,电动机朝一个方向转动时为“升压”分接变换,而朝相反方向转动时为“降压”分接变换。

在某些情况下,可以使用制动器使电动机停止转动;而在另一些情况下,也可使用电气装置或机械离合器来控制电动机转动。

在分接开关动作不同步的情况下,人们最关心的,也是最容易出现运行问题的地方是如何进行分接变换以及如何对并联运行的变压器进行控制2有载分接开关工作原理有载分接开关是一种能在励磁状态下变换分接位置的电器装置。

有载分接开关调压的基本原理,就是在变压器绕组中引出若干分接头后,通过它在不中断负载电流的情况下,由一个分接头切换到另一个分接头,来改变有效匝数,即改变变压器的电压比,从而实现调压目的。

在变换分接头过程中,必须利用电阻实现过渡,以限制其过渡时的环流。

通常采用电阻式组合型有载分接开关。

实际工作中,电阻限流有载分接开关的结构可分为三个部分,即切换开关、选择开关、操作结构。

这些中的哪一部分出现问题都会直接影响变压器的正常运行。

3常见问题、测试方法及其预防措施3.1紧固件松脱或变形有载分接开关的分接头变化是由快速机构通过储能释放的方式驱动动静触头的闭合。

这一过程中的猛烈撞击会使整个开关产生振动。

某些设计上的不合理（如应力过于集中）、使用了不合规的紧固件或者安装工艺不到位（止退垫片未翘起锁死）就会在机械振动下开始松动、变形甚至脱落。

产品与解 决方案
变压器有载分接开关 常见故 障分析及应对措施
张会 娟
（ 密市 电业局 ，河 南 郑 州 新 摘要 ４２７ ） ５３ ０
有载 分接 开关是 有 载调压 变压 器 的 主要部 件 ，而且是 变压 器 高压 回路 中的惟 一运 动部
件 ，其 故 障率相 对 较高 。 电阻 式有 载分 接开 关 应用较 为 普遍 ，其 总体 结构 可分 为 三部 分 ：控制部
１１ 分 接开 关连动 故障 的原 因和相 应措施 ．
１ 与拒动 类似 的现象 的起 因和相 应措施 ． ３
切换开 关切 换时 间延长 或不切 换 ，应 从储 能拉 簧疲 劳 ， 力减弱 、断裂 或机械 卡死等 方面找 原因 。 拉
连 动 是指 发 出一 个指 令 ，失控 地连 续完 成一 个
以上 分接变 换 。 交流接 触器 剩磁 或油 污造 成 失 电延 时 ，顺 序 开 关 故 障或交 流接 触器 动作 配合 不 当，是 造成 开关 连
应 调 换拉簧 或检 修传 动机械 ，更换 掉功 能失效 的部
件。 １ 分 接开关 越限故 障 的起 因及应采 取 的措施 ． ４ 电动机 构 由于连调 使 电气 限位 装置 失去作 用 ，
高 电网运行稳 定性 。
关键 词 ：有载 调压 开关 ；连 动；拒 动；渗 漏油
电力变 压器 是 电力系统 中 非常重 要 的设备 ，它 的安全运 行 与否 直接 关系着 电网系统 运行 是否 安全 稳 定 。 压器 进行 分接变 换采用 的组 件称 分接 开关 。 变 而 有载分 接 开关 是有载 调压变 压 器 的主要 部件 ，而 且 是变压 器 高压 回路 中的惟 一运 动部件 ，其故 障率
见 故障及 产 生故障 的 原因进行 分 析 ，并提 出应对 措 施 ， 以减 少变 压器 有载 分接 开关 故障 的发 生 ，提 高 电网运行稳 定性 。 有载 分接 开关共 分 为两类 ：其阻抗 是 电抗 的 ，

有载调压变压器分接开关的远程操控及运行维护摘要：供电公司通过开展群众性科技创新，研制的关于变压器检修使用的一种综合控制装置，针对变压器检修关键环节寻求技术突破，集中研究解决变压器放油油位确认不准确、变压器充氮保护措施实施不智能以及变压器油枕胶囊充气过程存在人员高坠安全风险等问题，通过采用智能控制技术，全面提升变压器检修工作安全性和经济性。

关键词：有载调压变压器；分接开关；远程操控；运行维护引言当前，使用较为广泛的变压器采用单一的调压绕组进行电压调整，调压范围较小。

而当面临大范围电压调整时，由于调压绕组分接较多带来分接引线增多，进而导致引线产生很大的漏磁，对变压器油箱、加强铁等产生较大的热效应，影响变压器产品的运行稳定性和寿命，进而影响电网的安全。

为解决运输的难题和节约产品的制造成本，需要优化换流变压器的设计结构，减少产品的重量和尺寸、开关的数量。

提供一种既能满足调压需要，又能降低引线漏磁，对变压器产品的研制和运行稳定性有着重要作用的调压绕组。

1变压器工作原理变压器是利用电磁感应的原理来改变交流电压的装置，其主要由初级线圈、次级线圈和铁芯构成，其中初级线圈在次级线圈里面。

当初级线圈通上交流电时，变压器中的铁芯就产生了交变磁场，从而使次级线圈产生感应电动势。

初级线圈和次级线圈的匝数不同，产生的感应电动势不相等，利用这一原理实现改变电动势大小的目的。

变压器的主要功能有：电压变换、电流交换、阻抗变换、隔离、稳压等。

变压器可以将电能转化为高电压低电流的形式，然后再转换回去，可以大大减少电能在输送过程中的损失，使其输送距离更远。

电力变压器绕组可简化、等效成一个电感线圈L与一个电阻R的串联。

2变压器档位转换成BCD码的工作原理在型号为SYTZZ-40.5的分接开关机械构件中，分布有5个档位的微动开关WD1~WD5。

在需要调整电网电压时，按动升压或降压指令，变压器分接开关电机接收到指令后转动，档位微动开关WD1~WD5中的一个微动开关被触发，对应的“档位位置信号继电器”JD1~JD5动作；按动升压或降压指令的同时，升压方向微动开关FX1或降压方向微动开关FX2被触发，相应的升压方向信号继电器JX1或降压方向信号继电器JX2动作，对应的“方向信号继电器”的常开接点JX1或JX2和“位置信号继电器”的常开接点（JD1~JD5）动作，触发逻辑转换装置，逻辑转换装置随后控制“BCD码继电器”BJ1~BJ4动作，最终通过BCD码继电器常开接点BJ1~BJ4的状态，就可以在档位显示器（HBMK-35自动控制器）中显示出相应的档位。

下表所列作为判定检修周期的分接开关操作次数是基于使用常规油质的经验数字。
二 定期检修
有载分接开关的维护
有载分接开关的维护
有载分接开关规格
变压器额定电流
分接开关操作次数（万次）
不用滤油机
用滤油机
MIII350Y MIII600Y
350A以下
10
15
600A以下
8
15
MI601
600A以下
10
15
有载分接开关的维护
当油的击穿电压下降到30kV/2.5mm以下，含水量超过40PPm时，对中性点调压分接开关则必须更换或处理油；中性点调压之外的分接开关，当油的击穿 电压下降到40kV/2.5mm以下，含水量超过30PPm时，则必须滤油或更换新油。
有载分接开关在长期运行过程中，只有切换开关需要定期检修，分接选择器一般情况下不需检修。分接开关的检修必须由具有一定的专业知识，并经过培训合格的人员来完成。
202X
单击此处添加副标题内容
贵 州 长 征
汇报日期
有载分接开关的维护及检修、常见故障
一、有载分开关及 电动机构的维护
有载分接开关及电动机构
有载分接开关的维护
电动机构维护 打开电动操作机构的门，把“就地”/“远方”转换开关打到“就地”或把电机保护开关拨到“分”的位置。
有载分接开关的维护
常规的检修包括如下内容： —— 吊出和复装切换开关芯子； —— 清洗切换开关油室和切换开关芯子，必要时还要清洗切换开关油枕； —— 检查切换开关油室和切换开关芯子； —— 检查触头烧损量； —— 测量过渡电阻； —— 更换开关绝缘油； —— 检查保护继电器、电动机构、传动轴、控制器、滤油机等部件。 检修期间，保持小心谨慎的态度，保持清洁，且检修过程不应中断。切换开关芯子暴露在空气中的时间不得超过10小时（在相对湿度不大于65%的情况下），否则应按规定干燥处理。 准备工作 a．通常将分接开关停止在整定工作位置后进行检修。 b．必要的设备 —— 用来装脏油及新油的空桶；

110kv—220kv电力变压器M型有载调压开关检修及维护自引入有载调压技术，近几十年来变压器的有载分接开关在国内得到了广泛的应用。

有载开关是变压器中唯一存在运动的部件，也是调压变压器的主要部件，它的制造质量、运行维护及检修水平直接关系到有载调压变压器的安全。

标签：电力变压器；M型有载调压；检修；维护随着社会现代化进程的不断推进，刚性用电需求的快速增长使得电网发展成为必须。

而输变电装置的核心设备电力变压器投入电网运行也在呈几何数据增长。

变压器在电网运行中发挥着至关重要的作用。

为了使由于负荷变化及系统波动（谐波扰动和无功投毋引发的电压变化迅速恢复到额定值，同时又要保证供电的连续性，故而采用有载调压成为必要的手段。

1 M型有载开关的基本情况根据电网电压等级和重要程度，220 kV以上变压器通常采用进口德国MR 公司或瑞典ABB公司产品。

主要原因是这些老牌产品技术性能稳定，更在于其开关触头材料对燃弧和接触磨损的耐受力要优于国产材料。

近些年来，随着国际技术交流的日益广泛，国产有载开关的技术性能及材料性能也大幅提高，220 kV 己开始选用，而110 kV A及以下电压等级的变压器有载调压开关基本以国产产品为主。

110 kV A及以上电压等级的变压器选用的有载调压开关主要为组合型（M 型）有载调压开关。

组合式（M型）有载分接开关由分接选择器和切换开关2部分组成。

M型有载开关承担着负载电流转换的任务，很显然它是有载开关的中心环节，有载调压的可靠性极大程度取决于切换开关是否可靠。

随着技术的不断进步，为了延长开关的检修周期和增加运行可靠性，先是改造增加了有载开关在线滤油装置，随后油浸式真空有载分接开关试制成功并投入运行。

油浸式真空有载分接开关在原油浸式有载分接开关的基础上进行了革命性创新，油室内采用真空泡灭弧，彻底改变了开关油室内绝缘油因触头拉弧体碳化造成油绝缘性能下降的可能，使开关向免维护迈出了坚实的一步。

2 M型有载开关的运行、维护和检修。

工 业 投 术
变 压 器 有 载 分 接 开 关 故 障 的处 理 与维 护
冯 小 梅 袁 继 鹏 钟 国 涛 孙 延 贵
沈 阳 黎 明 航 空 发 动 机 （ 团 ） 限 责 任 公 司 动 力 分 公 司 辽 宁 集 有 沈 阳 １ ０ ２ ０３ １
摘 要 ： 载 调 压 分 接 开 关 作 为 电 冈 调 压 的 重 要 手 段 ． 有 目前 得 到 了越 来 越 多 的 应 用 ． 而 对 有 载 调 压 分 接 开 关 的运 行 雏 护 因 也 提 高 到 了 重 要 位 置 。 我 公 司 而 言 ， 有 近 ５ ％ 的 变 压 器 安 装 有 载 调 压 分 接 开 关 ． 穗 定 公 司 电 网 电压 起 到 了 积 极 的 作 用 ． 就 已 ５ 对 但 在运 行 中 ． 于 有 载 分接 开关 的 频繁 工 作 ． 易 发 生 有 戴分 接 开 关 故 障 ． 而 影 响供 电安 全 。 由 极 从 本 文 在 对 我 公 司 有 戴 分 接 开 关 运 行 情 况 进 行 总 结 的基 础 上 ． 过 分 接 开 关 的 故 障 处 理 实 例 ． 出 了 分 戟 开 关 故 Ｉ 理 方 通 提 章处 法 及运 行 中 的运 行 雏 护 重 点 。 关键词： 变压 器 有 载 分 接 开 关
内容 和 要 求
㈠ 、 浸 电 力 变 压 器 有 载 分 接 开 关 的 油 日常 维 护 和 要 求 干 式变 压器 安 装 的干 式真 空有 载分 接 开 １ 有 载分 接 开 关投 运 前 ， 检 查 其油 位 、 应 无无 渗 漏油 ， 制箱 要 防潮 良好 。 控 关动 作是依据 快速切 换单 电阻过 渡原理 ， 切换 是否 正 常 ， 开 关触 头是 使 用 真 空开 关 管 。 户 内安 装 使 属 ２、 新投运的有载分接开关瓦斯继 电器安装 运行人员在必要时（ 内有气体） 筒体 应适时放气。 用， 垂直安 装 。 要求 工作环 境温 度一 ５ ２ ℃一 ＋ ０ ４ 后， ℃， 空气相对 湿度 ≤９ ％。 装场所应 无严 重爆 ５ 安 ３、 值班 人员进行有 载分接开 关控 制时 ， 要 炸性、 腐蚀 性气 体及 导 电尘 埃 。 而且 必须 采取 在操作前后注意观察瓦斯继 电 器有无气泡出现。 ４ 运 行 中 ， 轻 瓦 斯 频 繁 动 作 时 ， 班 人 、 当 值 有 效措 施 ， 防止在 分接 开 关上凝 露和 结冰 。 ㈠ 、 见故障 ： 常 员 应 做 好 记 录 并 汇 报 调 度 ， 止 操 作 ， 析 停 分 １相序板故 障 ； 、 原 因 及 时 处理 。 ５ 有 载分接开 关的油质监 督与检 查周期 ： 、 ２、 操控 系 统 故 障 （ 中途 停 车 ） ； ３、 制 继 电 器 故 障 ； 控 （） 运 行 中每 ６ 月 应取 油样 进 行 耐 压 １、 个 试 验 一 次 ， 油 耐压 值 不 应 低 于 ３ ｋＶ／２． 其 ０ ４、 缘 故 障 ； 绝 ５、 音 异 常 故 障 ； 声 ５ ｍ。 ａ ｒ 当油 耐 压在 （ ５ ０ Ｖ） ． ｒｍ之间 ２ ～３ ｋ ／２ ５ ａ ６、 护 系 统 故 障 。 保 应停 止使 用 自动 调 压 控 制 器 。２、 载分 接 （）有 开 关 本体 吊芯 检 查 ： 投 运 一 年 后 ， 分 接 新 或 ㈢ 、 障处理 ： 故 开关 变 换５ ０ 次 ； 行 ３ ４ 或 累计 调 节次 ００ 运 ～ 年 １， 序 板 故 障 相 我 公 司 １ 变 电 站 内 安 装 有 ４台ＳＣＺ（３ 数 达 １ ０ ０～ ２ ０ ０ ， 行 吊 芯 检 查 。 ＃ １） ００ ００次 进 型 干 式 有 载 调 压 变 压 器 。 ２ ０ 年 ５月 开 从 ０７ （） 有 载 分 接 开 关 吊 芯 检 查 时 ， 测 试 ３、 应 始 ， ＃ 变 电 站 内 的 ３ 和 ４＃ 变 压 器 相 继 出 过 渡 电阻 值 ， 与 制 造 厂 数 值 一 致 。 １ ＃ 并 现 高压 开 关 柜 跳 闸 导 致 变 压 器 停 电故 障 。 ㈢ 、 式 电 力 变 压 器 有 载 分 接 开 关 的 干 通过 查 看 现场 和对 有 关 电气设 备 进行 测 日 常 维 护 和 要 求 ： 分 接开 关必须 每年 进行一 次清理 、 润 试 检 查 分 析 ， 终 确 定 变 压 器 开 关 跳 闸 原 因 最 是 变压 器有 载分 接 开关 的控 制 回路 发 出的一 滑 和 检 修 。 相序 板 中有一 电容 件 ， 常 出现软 故 障 ， 经 造 重 点检 修 内容 ： 成 因其 故 障而 发出 错误信 号 ， 致开 关跳 闸 。 导 １ 清 除各 零 部 件 表 面 灰 尘 、 物 ， 滑 、 污 润 处理方法 ： 点和 绝 缘 间 距 要 使 用 干 布 清 理 。 （） 更 换 相 序 板 １、 ２、 查 真 空 开 关 管 在 正 常 工 距 状 态 下 检 （） 对 设 备 一直 处 于 正 常 运 行 ， 无 任 的工 频 耐 压 是 否 符 合 要 求 ， 则 予 以更 换 。 ２、 又 否 何 电 缆 操 作 时 （ 相 序 无 变 化 ） 相 序 板 的 即 ， ３、 查 分 接 开 关 各 紧 固 件 是 否 松 动 ， 检 作 用 则 为 零 。 时 ， 将 相 序 板 信 号 输 出 线 电 气 连 线 是 否 牢 固 可 靠 。 此 可 打 开 ， 做 好 绝 缘 处 理 。 而 避 免 因 相 序 板 将 从 ４检 查分接开关总接触 电阻》ｌｏ 、 ０“ ５ 故 障造 成 的 高 压 开 关 误 动 作 。 ０ （ 根 据 出 厂 参 数 进 行 对 比 检 查 ） 或 。 ２操控 系统故障 （ 、 中途 停 车 ） ５、 滑 和 检 查 齿 轮 、 条 、 银 触 头 、 润 齿 镀 中途停车 的原因 ： 各滑动轴 承和滚动轴承等部件 。 （ 、 机 械 故 障造 成 行 车 中卡 位 ， 致 １ 因 ） 导 发 出 跳 闸信 号 ， 闸 。 跳 参考文献 （ 、 行 进 中突 然 断 电 ， 成 行 车 中途 ［ ］中 国 电 力 出版 社 电气 设 备 检 修 工 艺 ２ 因 ） 造 １ 停 止 。 上 行 中不 会 发 出信号 ， 旦下 行 ， 在 一 因 ［］中 国 电力 出版 社 变 电检 修 ２ 时 间 不 足 ， 头 无 法 正 常 切 换 ， 现 断 相 。 ［］中国 电力 出版 社 Ｄ ／Ｔ ７ －９ 有 载分 接 触 出 导 ３ Ｌ ５ ４ ５． 致 发出 跳 闸信 号 ， 关 跳 闸 ， 开 变压 器 停 运行 。 开 关 运 行 维 护 导 则 ｌ 变 电 站 ４＃ 变 压 器 多 次 因 有 载 分 接 ［］中 国 计 划 出 版 社 ． １５ １ ０ ２ ０ ． 气 ＃ ４ ０３ ０ － ６ 电 ５ ０ 开 关 系 统 故 障 造 成 变 压 器 停 运 ， 现 场 进 经 装 置 安装 工 程 电 气 设备 交接 试 验 标 准 ． 行 故 障 检 查 后 ， 断 故 障 是 在 分 接 开 关 调 判

电力变压器有载分接开关维护问题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电力变压器有载分接开关维护问题有载调压变压器在电力系统中有着重要作用，它不仅能稳定负荷中心电压，而且也是联络电网、调整负载潮流、改善无功分配等不可缺少的重要设备。

目前，乌兰察布电业局共有69台电力变压器，其中54台35kV及以上变压器均为有载调压变压器。

有载调压变压器上安装的有载分接开关在运行和操作中难免会出现故障，这些故障可能是制造厂质量问题，也有可能是运行维护不当引起的。

据统计，2004年全国220kV及以上变压器非计划停运中，有载分接开关导致的非计划停运次数为8次，占非计划停运总时间的10.343％。

因此，变压器有载分接开关的安全运行维护非常关键。

有载分接开关基本原理、结构有载分接开关，是一种能在励磁状态下变换分接位置的电器装置。

有载分接开关调压的基本原理，就是在变压器绕组中引出若干分接头后，通过它在不中断负载电流的情况下，由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而实现调压的目的。

因此，有载分接开关在操作过程中，一要保证负载电流的连续性；二要在切换分接的动作中具有良好的断弧性能。

有载分接开关在变换分接头过程中，必须利用电阻实现过渡，以限制其过渡时的环流。

通常采用的是电阻式组合型有载分接开关，实际工作中，电阻限流有载分接开关的结构可分为3个部分，即切换开关、选择开关、操作结构。

这些中的哪一部分出现问题都会自接影响变压器的正常运行。

有载分接开关在运行中出现的问题问题一1．切换开关内触头发热。

频繁的调压，会使触头之间的机械磨损、电腐蚀和触头污染严重，尤其是负荷电流较大的变压器，电流的热效应会使弹簧的弹性变弱，动、静触头之间的接触压力降低，接触电阻增大，又使触头之间的发热量增大。

发热加速了触头表面的氧化腐蚀和机械变形，并形成恶性循环，从而导致切换开关损坏。

浅论电力变压器有载分接开关维护检查摘要：在电力系统中有载调压变压器有着重要的作用，它不仅能稳定负荷中心电压，而且也是联络电网、调整负载潮流、改善无功分配等不可缺少的重要设备。

关键词：调压变压器、开关、防范措施中图分类号： tm423 文献标识码： a 文章编号：目前，登封市电业局共有主变43台电力变压器均为有载调压变压器。

有载调压变压器上安装的有载分接开关在运行和操作中难免会出现故障，这些故障可能是制造厂质量问题，也有可能是运行维护不当引起的。

因此，变压器有载分接开关的安全运行维护非常关键。

有载分接开关，是一种能在励磁状态下变换分接位置的电器装置，有载分接开关调压的基本原理，就是在变压器绕组中引出若干分接头后，通过它在不中断负载电流的情况下，由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而实现调压的目的。

因此，有载分接开关在操作过程中，一要保证负载电流的连续性，二要在切换分接的动作中具有良好的断弧性能。

有载分接开关在变换分接头过程中，必须利用电阻实现过渡，以限制其过渡时的环流。

通常采用的是电阻式组合型有载分接开关，实际工作中，电阻限流有载分接开关的结构可分为3个部分，即切换开关、选择开关、操作结构等无论哪一部分出现问题都会影响变压器的正常运行。

根据运行经验有载分接开关在运行中出现的问题及防范措施：问题一、切换开关内触头发热频繁的调压，会使触头之间的机械磨损、电腐蚀和触头污染严重，尤其是负荷电流较大的变压器，电流的热效应会使弹簧的弹性变弱，动、静触头之间的接触压力降低，接触电阻增大，又使触头之间的发热量增大。

发热加速了触头表面的氧化腐蚀和机械变形，并形成恶性循环，从而导致切换开关损坏。

防范措施在检修投运前要分别测试开关各分接位置的直流电阻，吊罩检修时应测量触头的接触电阻，检查触头镀层和接触是否良好。

每年结合检修或试验对分接开关各档位置多转动几次，除去氧化膜或油污的影响，使其接触良好。

变压器有载分接开关维护内容和要求变压器是电力系统中常用的设备，用于改变电能的电压等级，以便在输电和配电过程中实现功率传输和电源调整。

变压器有载分接开关作为其重要的维护部分，对其进行定期的维修和保养是确保变压器正常运行和延长其使用寿命的关键。

下面，我们将详细介绍变压器有载分接开关的维护内容和要求。

有载分接开关的维护主要包括以下几个方面：1.清洁：变压器有载分接开关处于室外环境中，会受到风沙和灰尘的侵蚀，应定期进行清洁工作，确保开关表面干净。

清洁时应注意使用适当的方法和清洁剂，以免对开关造成损伤。

2.检查：定期对变压器有载分接开关进行检查，包括检查开关机械部分的固定件是否松动、磨损等情况，检查开关触头和触头支架是否完好。

同时还要检查开关管路和连接线路是否有异常。

3.功能测试：定期进行有载分接开关的功能测试，包括检查开关的合闸、分闸、停合等操作是否正常，同时还需检查开关的信号灯和指示器是否正常工作。

4.维护润滑：有载分接开关涉及到机械部件的运动，因此要进行定期的润滑维护工作。

使用合适的润滑油或脂来润滑开关的机械部分，以减小摩擦和磨损，并防止其出现异常噪声和阻力。

5.检修维修：对于发现的故障和问题，及时进行检修和维修。

如发现开关固定件松动、磨损等情况，应及时紧固或更换。

对于开关触头和触头支架的损坏或老化，应及时更换。

对于信号灯和指示器不亮或损坏的情况，也应及时更换。

1.定期维护：根据实际使用情况制定变压器有载分接开关的定期维护计划，一般为每年至少维护一次。

大型变压器可能需要更频繁的维护。

对于使用环境较恶劣的设备，可以适当增加维护频率。

2.维护记录：对每次维护和检修进行详细记录，包括维护时间、维护内容、维护人员等信息。

这样可以及时了解设备的维护状况，为后续的维护工作提供参考。

3.设备保护：定期检查并确保变压器有载分接开关的防护装置完好可靠，如防雨罩、防尘罩等。

对于有铁艺罩的设备，还要注意防止其生锈和腐蚀。

有载分接开关的检修我省某企业220KV总降压变电站，主变为沈阳变压器厂生产的SFPSZ7 —120MVA/220KV三线圈有载调压电力变压器。

所配置的有载分接开关是从德国MR公司进口的MⅢ500型。

主变和有载分接开关从启动、投入运行至今已达规程规定吊芯检查年限。

但在无有关吊芯检查资料和请相关专家指导的情况下，我公司对该有载分接开关进行了吊芯检查。

有载分接开关经吊芯检查后所做试验合格，投网载荷运行一切正常。

2 吊芯及注意事项在准备工作就序以后，做有载开关的吊芯检修。

2.1停电及调档1）SFPSZ7 —120000/220主变从电网中退役，并转为检修状态。

2）将主变有载调压开关的切换开关调节在整定工作位置（1级位置）。

2.2分接开关吊芯1）关闭储油柜、变压器油箱和分接开关顶部所有的油管阀门，并做好记录。

2）开始放分接开关顶部的变压器油，油的水平面放至与变压器箱盖的水平面为止，松开顶盖上的排气溢油螺钉。

3）松开操动机构与分接开关顶部的水平传动轴，并作好标记及记录。

4）拆除分接开关顶盖的接地联结，松开顶盖的联结螺栓24—M10，W，S，17，注意带有锁紧垫圈卸除顶盖，不要损伤密封垫圈。

5）卸下位置显示器刻度盘（1-M5，W，S，8）注意各个垫圈不要受到损伤，并作好记录。

6）卸下转换开关装置的固定螺帽及弹簧垫圈（15-M8，W，S，13）。

7）小心从油箱中取出转换开关装置，取出后垂直放置在彩色塑料布上。

8）特别注意：a、不要碰坏吸油管和位置指示传动轴。

b、转换开关本体暴露在空气中的时间不得超过10小时，空气相对湿度不大于65%，否则应进行干燥处理。

3 分接开关检查3.1清洗1）转换开关油箱的清洗排放转换开关油箱内的污油，用合格的新变压器油冲洗油箱，必要时可用刷子洗去附着在绝缘筒内壁的炭粉，再次用合格新变压器油冲洗油箱，抽吸污油，清扫干净油箱。

注意清洗干净的转换开关油箱要用顶盖盖好。

2）转换开关的清洗分接开关本体吊出后，可用合格的变压器油进行冲洗，必要时可用刷子洗刷。

原 因 ： 装 、 减 容 要 有 业 扩 工 作 单 ； 故 表 处 理 和 定 换 新 增 事 要 有 事 故处 理 记 录 和 定换 计 划 。
技含量 ， 提高线损管理信息化 、 精细化水平及线损计算 的 准确性 、 真实性 。
参 考 文献 ：
③ 以仓库作为 中心 ， 做好计量装置管理丁作 。 做到计 量 装 置 出库 有 依 据 ， 有 工 作 票就 不 发 表 ， 不 能 凭 口头 没 绝
中图 分 类 号 ： Ｍ ０ ． Ｔ ４ ３４ 文献 标 识 码 ： Ａ 文 章编 号 ： ０ ６ ８ ３ （０ ２ ０ — １９ ０ １０ — ９ ７ ２ １ ） ２ ０ ０ — １
的变 电所 ，为满 足电压合格率的要求需频繁的调整分接 持在合格 的范 围内，对电力 负荷 的正常运行和电力系统 位置 ， Ｅ调压常常达到数十次之 多。 每 ｔ 过于频繁地调整分 本 身 的安 全 至 关 重 要 。有 载 调 压 变 压 器 是 保 证 电 网 电 压 接位置 ， 易使得触头的磨损 、 容 紧固件和传动部件 的松动
（ 接 第 １９页 ）碳 ， 上 ０ 于是 决 定 立 即 安排 有 载 分 接 开 关 吊 芯 检查 。 吊芯 后 发 现 有 载分 接 开关 油 质 已受 到 严 重 污 染 ，
②在 长期 运行后的有载分接开关进行 吊芯 大修 中 ， 除按照有关工艺要求进行检修外 ，还应注意对其控制电
⑦加强计 量装置 的周期巡视 、 检查 、 轮换和运行负荷
①计量装置实行全过程管理提高了工作人员的责任
管理工作 ， 及时 的发现 和排除运行故 障 、 隐患 ， 有效地 防 心 ， 这种归 口管理 的方式 ， 能有效地减少 电量损失 。 外勤 止计量装置接线错误 、故 障运行和超负荷运行情况 的发 工作人员在巡视 、 检查过 程 中， 对表箱进行开箱检查 ， 针 生， 确保 计量装置准确 、 安全 、 可靠 、 健康 的运 行 。 有效 降 对 计 量 装 置 运 行 现 状 、 线 、 印 情 况 进 行 检 查 和 登 记 ， 接 封

变压器有载分接开关原理及吊芯检修流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器有载分接开关原理与吊芯检修流程详解一、变压器有载分接开关原理有载分接开关是电力变压器中一个重要的组成部分，主要用于调整变压器的输出电压，以适应电网电压的变化。

变压器有载分接开关检修规程1目的：为了保证有载分接开关的检修质量，确保有载分接开关的安全运行制定本规程。

2范围：本规程适用于额定电压为35—220KV电压等级的电力变压器用的国产电阻式油浸分接开关。

3概述及术语3．1概述分接开关大修的项目有分接开关的芯体、油室、驱动机构、储油柜及其附件、油路控制继电器、自动控制装置、电动机构及附件电气控制回路等的检查、维修与调试。

3．2术语无4人员资质和职责4．1人员资质参加工作人员必须是从事变电检修人员，且具备上岗资格。

4．2职责4．2．1工作负责人4．2．1．1负责本班开工前的安全措施，技术措施的检查与落实。

4．2．1．2负责组织，指挥本班作业人员按照分工在检修工作中安全作业，保证质量。

4．2．1．3负责检查现场情况，及时纠正违章行为。

4．2．2．工作人员4．2．2．1认真执行《电业安全工作规程》和《有载分接开关运行维修导则》的要求。

4．2．2．2严肃工艺纪律，完成检修负责人分配的任务，并对自己的检修质量负责。

5工艺和作业程序及标准5．1本规程执行《有载分接开关运行维修导则》的要求。

5．2作业程序5．2．1根据运行情况确定检修重点项目；5．2．2制定组织，技术，安全“三大措施”；5．2．3备齐工具，材料备品备件及测试仪器；5．2．4准备大修工序卡，说明书及有关材料；5．2．5负责人办理工作票开工手续；5．2．6检修人员按下列程序进行作业：5．2．6．1检修前的检查、测试及其他事项：1）根据检修目的，检查有关部位，查看有关缺陷情况，测量必要的数据并进行分析；2）检查各部分密封及渗、漏油情况，并做好记录；3）进行手动和电动分接变换操作，检查各部分动作的正确性；4）记录分接位置，建议调整至工作位置；5．2．6．2分接开关电动机构的维护：1）检查机构箱密封与防尘情况；2）检查电气控制回路各接点接触是否良好；3）检查机械传动部位连接是否良好，是否有适量的润滑油；4）使用500—1000V兆欧表测量电气回路绝缘电阻值；5）刹车电磁铁的刹车皮应保持干燥，不可涂油；6）检查加热器是否良好；5．2．6．3吊芯维修切换开关：1）放尽分接开关油室及其储油柜内的绝缘油，关闭分接开关头部所有油阀门，抽去油室内绝缘油，打开顶盖，按说明书的视图要求，拧出螺钉；2）小心吊出切换开关本体（建议在整定工作位置进行）并逐项进行如下检查与维修；3）清洗切换开关油室与芯体：排尽污油，用合格绝缘油冲洗，清除内壁与芯体上的游离碳，再次用合格绝缘油进行冲洗；4）切换开关的检查与维修：a．检查各紧固件是否松动；b．检查快速机构的主弹簧、复位弹簧、爪卡是否变形或断裂；c．检查各触头编织软连接线有无断股；d．检查切换开关动、静触头的烧损程度；e．检查过渡电阻是否有断列，同时测量直流电阻，其阻值与产品出厂铭牌数据相比，其偏差值不大于正负1%；f．测量每相单、双数与中性引出点间的回路电阻，其阻值应符合要求；g.测量切换动、静触头的动作顺序应符合产品技术要求；5）切换开关解体检查、清洗、维修与更换零部件，然后测试动作顺序与测量接触电阻，合格后置于起始工作位置。

变压器有载分接开关的运行维护模版变压器有载分接开关是变压器运行中非常重要的组成部分，它可以实现变压器的无功补偿、电压调整和稳态调整等功能。

为了确保变压器有载分接开关的正常运行，延长其使用寿命，我们需要进行定期的运行维护和检查。

下面是有关变压器有载分接开关的运行维护模版，供参考。

1. 环境及设备检查- 检查变压器有载分接开关所处环境是否符合要求。

确保工作区域干燥，通风良好，并且没有腐蚀性气体或粉尘。

- 检查变压器有载分接开关的安装位置是否稳固，是否有震动或噪音。

- 检查变压器有载分接开关设备是否有明显的损坏或变形。

2. 清洁和保养- 定期清洁变压器有载分接开关设备，去除灰尘和污垢。

可以使用干净软布或吹风机进行清洁。

- 注意清洁时，确保断电并使用绝缘工具，以防止触电或短路的危险。

- 应注意不要用湿布清洁设备，以免损坏电路。

3. 电气连接检查- 定期检查变压器有载分接开关的电气连接的紧固情况，确保连接牢固可靠。

- 检查电缆接头是否松动或脱落，需要及时进行维修或更换。

- 检查电气绝缘是否正常，是否有绝缘破损现象。

如果发现破损，应及时修复。

4. 运行参数监测- 定期对变压器有载分接开关的运行参数进行监测。

包括电流、电压、功率因数等参数，以确保其正常运行。

- 建立合适的监测系统，可以实时监控变压器有载分接开关的运行状态，及时发现异常情况并采取措施进行处理。

5. 动作试验- 定期进行变压器有载分接开关的动作试验，检验其分合闸功能是否正常。

- 进行试验前应先确保安全，断开电源，并使用绝缘手套和工具进行操作。

- 检验过程中如果发现异常或故障，应立即停止试验并进行检修。

6. 维修和更换- 定期检查变压器有载分接开关的维护情况，如果发现设备有损坏或故障的情况，应及时进行维修或更换。

- 维修时应根据设备使用说明书进行操作，并确保设备处于安全状态。

7. 定期检验- 按照规定的时间间隔进行变压器有载分接开关的定期检验。

- 检验内容包括设备的电气性能、外观、绝缘和机械性能等。

主变压器有载调压开关运维检修技术范城鸣发布时间：2021-10-06T08:24:46.275Z 来源：《基层建设》2021年第18期作者：范城鸣[导读] 电压是电能质量的重要保证，而有载调压变压器是保证电网电压质量的重要设备，有载分接开关又是有载调压变压器的重要装置。

国网四川省电力公司甘孜供电公司四川省甘孜州康定市 626000摘要：电压是电能质量的重要保证，而有载调压变压器是保证电网电压质量的重要设备，有载分接开关又是有载调压变压器的重要装置。

有载分接开关在运行中受工艺质量、运行等方面的影响，运行中存在燃弧、环流，开关储油桶漏油，切换开关困难的现象，给变压器正常运行增加了事故几率，严重影响系统设备的安全运行。

所以，主变压器有载调压开关的运行维护及检修水平是电力变压器正常运行的重要保证。

关键字：主变压器；有载调压；分接开关；运维检修有载调压变压器在电力系统中起着非常重要的作用，它不仅能够稳定电力负荷电压，而且也是联络电网、调整负载潮流、改善无功分配等必不可少的重要设备。

目前发达国家对容量10MV A及以上的变压器大都安装了有载分接开关。

1.概述有载分接开关可以在变压器带有负载的运行状态下改变分接位置，达到不停电改变变压比调整运行电压的目的。

它由分接选择器和切换开关两部分组成，由统一的电动操作机构控制和协调工作。

从分接开关历年事故统计分析中知道，分接开关故障大体分为两大部分：其中，由于分接开关质量不良引起故障占52％，用户（变压器厂、电建公司、供电局）使用不当引起故障占48％。

表1有载分接开关质量比例及特征2.主变压器有载调压开关运维检修内容2.1检修内容（1）在主变压器投运之前，需要对主变压器有载调压开关进行检修，主要检修内容：有载调压开关的型号、厂家、日期；有载调压开关的外表是否存在漏油情况，有载调压开关的每个部件螺栓是否已经拧紧；详细测量每个档位的直流电阻值，并且将测量数据同出厂值进行对比；对于分接开关档位，要详细测量每一个档位的过度电阻值，与标准值的正负偏差值不可以高于10%；同时还要检测气体继电器，对其中的轻瓦斯信号回路和重瓦斯信号回路都要进行检查，查看其是否正常。
