渐开线花键(JISB1603花键标准)

渐开线花键外形尺寸 DIN5482非新设计本标准仅适用于互换性应用。

如需新的设计，请使用DIN5480标准。

考虑到现有刀具，本标准将一直有效，直到另行通知。

(参阅最后一段解释)尺寸单位：mm 压力角：30˚w w w.m公称尺寸 d 1 1)H12 d 2 H11 d 3 h11d 4d 5齿数模数m 变位lw=sw公称值r 1 max r 2 max kmin.参照轮廓3)15x12 15 12 14.511.5 12.88 +0.5 3.090 17x14 17 14 16.513.5 14.49 +0.7 3.321 18x15 18 15 17.514.5 16 10+0.4 2.975 20x17 20 17 19.516.5 19.212-0.2 2.282 22x19 22 19 21.518.5 20.8130 2.513 25x22 25 22 24.521.2 22.414 1.6+0.55 3.148 25x2228x25 28 25 27.524.5 26.2515+0.302 3.098 30x27 30 27 29.526.3 28 16+0.327 3.127 32x28 32 28 31.527.6 29.7517+0.102 2.867 35x31 35 31 34.530.5 31.518 1.75+0.676 3.35 35x3138x34 38 34 37.533.5 36.1190 2.985 40x36 40 36 39.535.5 38 20+0.049 3.042 42x38 42 38 41.537.5 39.921 1.9 +0.099 3.1 0.15 0.25 0.3 38x3445x41 45 41 44.540.6 44 22-0.181 2.933 48x44 48 44 47.543.2 46 23+0.119 3.28 50x45 50 45 49.544.6 48 24-0.181 2.933 52x47 52 47 51.546.5 50 25-0.231 2.875 55x50 55 50 54.549 52 26+0.019 3.164 58x53 58 53 57.552 54 27+0.518 3.741 60x55 60 55 59.554.5 56 28 2 +0.768 4.03 0.25 0.35 0.4 55x5062x57 62 57 61.556.5 60.9029-0.434 2.797 65x60 65 60 64.359.5 63 30+0.015 3.317 68x62 68 62 67.361.5 65.131-0.034 3.259 70x64 70 64 69.363.5 67.232-0.084 3.201 72x66 72 66 71.365.5 69.333-0.134 3.144 75x69 75 69 74.368.5 71.434+0.315 3.663 78x72 78 72 77.371.5 73.535+0.765 4.183 80x74 80 74 79.373.5 75.636 2.1+0.715 4.12568x6282x76 82 76 81.375.5 83.2537-2.4250.734 85x79 85 79 84.378.5 85.538-2.05 1.167 88x82 88 82 87.381.5 87.7539-1.673 1.6 90x84 90 84 89.383.5 90 40-1.799 1.456 92x86 92 86 91.385.5 92.2541-1.923 1.311 95x89 95 85 94.388.5 94.542-1.549 1.744 98x92 98 92 97.391.5 96.7543-1.175 2.177 100x94 100 94 99.393.5 99 44 2.25-1.299 2.0330.35 0.45 0.598x921)成型切削制造时公差允许到H14 2)基于轮廓中心线3)具参照轮廓参数的滚刀可用于制造对应模数的所有花键内花键齿槽宽测量非新设计w ww.b zf x w .c om本标准仅适用于互换性应用。

翻译：朱晓峰节选至《美国机械工程师手册》第28版，有错之处，请指正。

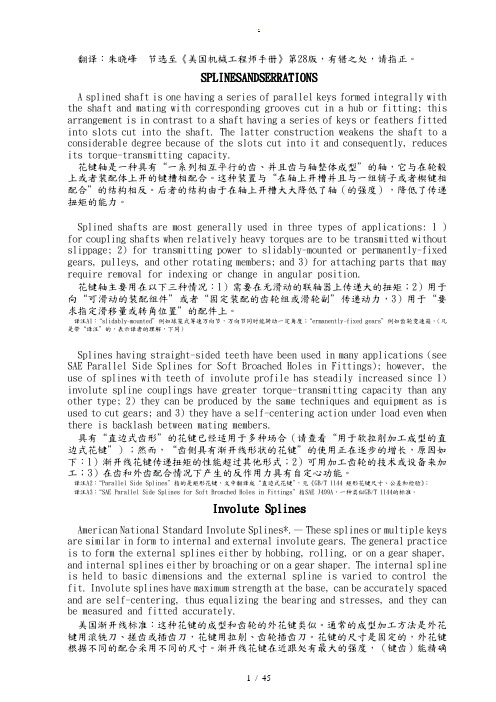

SPLINESANDSERRATIONSA splined shaft is one having a series of parallel keys formed integrally with the shaft and mating with corresponding grooves cut in a hub or fitting; this arrangement is in contrast to a shaft having a series of keys or feathers fitted into slots cut into the shaft. The latter construction weakens the shaft to a considerable degree because of the slots cut into it and consequently, reduces its torque-transmitting capacity.花键轴是一种具有“一系列相互平行的齿、并且齿与轴整体成型”的轴，它与在轮毂上或者装配体上开的键槽相配合。

这种装置与“在轴上开槽并且与一组销子或者楔键相配合”的结构相反。

后者的结构由于在轴上开槽大大降低了轴（的强度），降低了传递扭矩的能力。

Splined shafts are most generally used in three types of applications: 1 ) for coupling shafts when relatively heavy torques are to be transmitted without slippage; 2) for transmitting power to slidably-mounted or permanently-fixed gears, pulleys, and other rotating members; and 3) for attaching parts that may require removal for indexing or change in angular position.花键轴主要用在以下三种情况：1）需要在无滑动的联轴器上传递大的扭矩；2）用于向“可滑动的装配组件”或者“固定装配的齿轮组或滑轮副”传递动力，3）用于“要求指定滑移量或转角位置”的配件上。

渐开线花键径节制-回复渐开线花键径节制是一种制造和使用传动装置中的齿轮的技术。

在这种技术中，渐开线花键是一种特殊的成形齿轮，它的轮廓和标准直齿轮不同，有助于减少摩擦和噪音，并提供更平稳和高效的传动。

以下是关于渐开线花键径节制的详细解释和步骤。

第一步：了解渐开线花键径节制的原理渐开线花键径节制通过调整花键的轮廓来实现径向的变化，从而保证花键和花键槽的正确认合。

在标准直齿轮中，花键和花键槽的尺寸和轮廓是相同的，这可能导致花键在传动过程中产生压力和噪音。

而采用渐开线花键径节制后，花键和花键槽的径向位置和轮廓会有所不同，以减小花键与花键槽之间的接触角度和压力，从而提供更平稳和高效的传动。

第二步：确定设计要求和参数在使用渐开线花键径节制技术之前，需要确定设计要求和参数。

这些参数包括齿轮的模数、压力角、花键的厚度和高度等。

这些参数的选择将取决于具体的应用需求以及花键和花键槽的尺寸和形状。

第三步：设计花键和花键槽轮廓设计渐开线花键径节制的关键是确定花键和花键槽的轮廓。

渐开线花键的轮廓通常采用渐变曲线来实现径向的变化。

与标准直齿轮相比，渐开线花键的形状更为复杂，需要通过专业的设计软件来完成。

设计软件可以根据给定的参数和要求生成渐开线花键的轮廓，并与花键槽进行配合。

第四步：制造花键和花键槽制造渐开线花键和花键槽需要采用高精度的加工设备和技术。

通常使用数控加工机床来制造花键和花键槽，以保证其尺寸和形状的精度。

制造过程中需要注意加工工艺和刀具的选择，以确保花键和花键槽的质量和精度。

第五步：安装和调试完成花键和花键槽的制造后，需要将其安装在传动装置中进行调试。

在安装过程中，需要注意正确的安装位置和配合间隙，以确保花键和花键槽的正确认合。

调试时可以使用专业的测量工具和设备来检测传动的噪音和振动情况，调整花键和花键槽的位置和配合间隙，以达到最佳的传动效果。

渐开线花键径节制技术能够有效改善传动装置的传动性能。

通过调整花键的径向位置和轮廓，可以减小花键与花键槽之间的接触角度和压力，降低传动过程中的摩擦和噪音，提升传动的平稳性和效率。
