三相电能表现场校验仪操作规范一、主要技术指标(RD：读数 RG：量程)1. 电压测量电压测量范围： 0～456V2. 电流测量3.4. 无功功率测量5. 相位测量相位测量范围： 0°～359.99°6. 频率测量频率测量范围： 45Hz～65Hz频率测量准确度：0.01Hz频率测量分辨率：0.001Hz7. 功率因数测量功率因数测量范围： -1.0～0～+1.08. 有功电能测量9. 无功电能测量10. 电能脉冲输出电能输出脉冲常数（r/kwh）可设置，范围在：1～9999999999最高脉冲输出频率为72kHz11. 电能脉冲输入：被校电能表脉冲常数（r/kwh）设置范围在：1～9999999999校验脉冲数设置范围：1～9999999999最高能接收脉冲频率为50kHz12. 充电电源范围：AC220V±10%，100V±10%，功耗＜15W；13、工作环境温度：-5℃～55℃相对湿度：≤85%无腐蚀性气体二、操作说明本机通过按键操作。
(a)软键界面上有6个软键，通过对应的固定按键操作。
每个软键上可能有多个操作项目，每按一次软键，依次切换操作项目，执行对应的操作。
(b)编辑在界面上编辑参数，通过键Tab→（向后）、Tab （向前）移动焦点，选择编辑框，按→←键可在字符之间移动光标，按“Del”键删除。
Enter——确认键；ESC——退出键。
1.电能误差操作方法。
将电源开关打开，首先显示的是误差快捷界面按ESC键进入主菜单界面按下方的对应键进入相应的功能。
右侧上方位当前电池电量显示。
按“ESC”返回电能快捷误差界面。
在主菜单中，按“电能误差”软键，即进入电能误差功能，“电能/综合”：选择测试电能误差或者测试综合误差，综合误差要求输入CT变比，综合误差用来检验整个检定装置。
“P/Q/PQ”：此按钮的状态由当前表记录的表类型参数中的有功无功信息决定。
为主副表状态时，不能选择PQ。
三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。
它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。
电工叔叔就打开这个校验仪，然后把一些线连到电能表上。
我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。
叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。
”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。
”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。
它可以检测电压、电流、功率因数等等好多参数。
这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。
如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。
而且哦，这个校验仪操作起来也不是特别难。
只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。
有了它，就能保证我们用电的准确和安全啦。
不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。
先来说说它长啥样吧。
它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。
销售商：深圳市驿生胜利科技有限公司地址：深圳市福田区泰然六路泰然大厦D座16楼电话：4000900306（0755）8242503582425036传真：（0755）82268753E-mail:***********************生产制造商：西安北成电子有限责任公司地址：西安市泾河工业园北区泾园七路电话：************目录1.产品介绍 (1)1.1功能特点 (1)1.2面板介绍 (1)1.3按键操作 (2)2.界面操作 (3)2.1主菜单界面 (3)2.2参数设置界面 (4)2.3电气测试界面 (5)2.4电表校验界面 (6)2.5走字实验界面 (7)2.6接线判定界面 (7)2.7变比测试界面 (9)2.8电能质量界面 (10)2.9历史数据界面 (12)2.10系统信息界面 (14)2.11打印设置 (14)2.12网络方式 (15)3.使用方法 (16)3.1三相三相测量原理 (16)3.2三相四线测量原理 (16)3.3三相三线钳表输入 (17)3.4三相三线直接输入 (18)3.5三相四线钳表输入 (19)3.6三相四线直接输入 (20)3.7单相接线 (20)3.8电能表脉冲信号输入 (20)3.9仪器送检时脉冲测试线的使用方法 (21)4.技术指标 (22)4.1通常指标 (22)4.2标准电能脉冲常数 (22)4.3一般技术规格 (22)5.附录 (23)5.1注意事项 (23)5.2组合按键 (23)5.3采样脉冲接口示意图 (23)5.4直接脉冲测试线引脚 (24)5.5U盘文件格式 (24)5.6三相三线错误接线组别对照表 (24)5.7三相四线错误接线组别对照表 (29)5.8关于电能表的精度等级 (30)6.整机装箱清单 (31)1.产品介绍VICTOR6100三相电能表现场校验仪是一款专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。

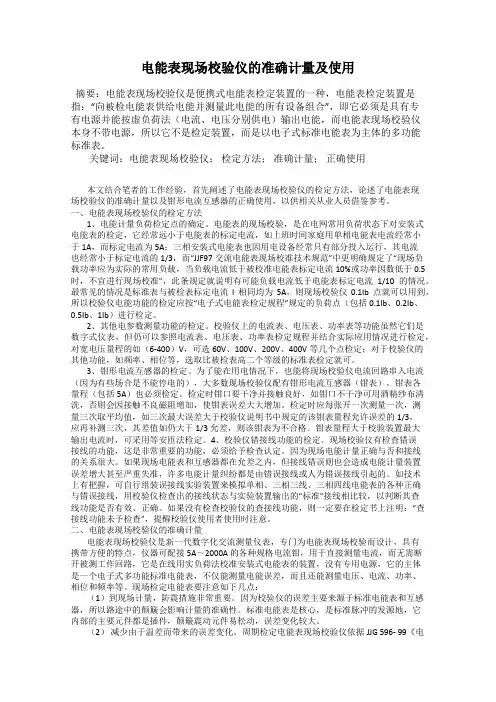

电能表现场校验仪的准确计量及使用摘要：电能表现场校验仪是便携式电能表检定装置的一种，电能表检定装置是指：“向被检电能表供给电能并测量此电能的所有设备组合”，即它必须是具有专有电源并能按虚负荷法（电流、电压分别供电）输出电能，而电能表现场校验仪本身不带电源，所以它不是检定装置，而是以电子式标准电能表为主体的多功能标准表。
关键词：电能表现场校验仪；检定方法；准确计量；正确使用本文结合笔者的工作经验，首先阐述了电能表现场校验仪的检定方法，论述了电能表现场校验仪的准确计量以及钳形电流互感器的正确使用，以供相关从业人员借鉴参考。
一、电能表现场校验仪的检定方法1、电能计量负荷检定点的确定。
电能表的现场校验，是在电网常用负荷状态下对安装式电能表的检定，它经常远小于电能表的标定电流，如上班时间家庭用单相电能表电流经常小于1A，而标定电流为5A；三相安装式电能表也因用电设备经常只有部分投入运行，其电流也经常小于标定电流的1/3，而“JJF97交流电能表现场校准技术规范”中更明确规定了“现场负载功率应为实际的常用负载，当负载电流低于被校准电能表标定电流10%或功率因数低于0.5时，不宜进行现场校准”，此条规定就说明有可能负载电流低于电能表标定电流1/10的情况。
最常见的情况是标准表与被检表标定电流I相同均为5A，则现场校验仪0.1Ib点就可以用到，所以校验仪电能功能的检定应按“电子式电能表检定规程”规定的负荷点（包括0.1Ib、0.2Ib、0.5Ib、1Ib）进行检定。
2、其他电参数测量功能的检定。
校验仪上的电流表、电压表、功率表等功能虽然它们是数字式仪表，但仍可以参照电流表、电压表、功率表检定规程并结合实际应用情况进行检定，对宽电压量程的如（6-400）V，可选60V、100V、200V、400V等几个点检定；对于校验仪的其他功能，如频率、相位等，选取比被检表高二个等级的标准表检定就可。
3、钳形电流互感器的检定。
CL312电能表现场校验仪一、适应范围仪器适用于单相有功电能表、三相三线有功电能表、三相四线有功能表、单相无功电能表、三相三线无功电能表、三相四线无功电能表、二元件60°无功电能表、二元件90°无功电能表，及三元件90°电能表等。
二、组成部分CL312整机1台、测试线1包、脉冲线2根、交流电源线1根、辅助电源线1根、光电头1个、钳表3个、手动开关1个、9—9针电缆线1根、9—25针电缆线1根。
三、操作规程三相四线制感应式电能表校验例1．校验被检表前，仔细检查所需要的设备和测试线;2．确定电被检电能表额定值（电压、电流），电能表常数及是否带PT、CT变比；3．用4根测试线联接被检电能表的三相电压，注意区分颜色，各色线分别对应相应的电压相别；4．根据被检电能表的额定电流值，选用相应规格的电流测试线。
4．1如现场允许（带有电流端子排），且电流值小于10A，则可以用测试线直接电流回路中。
若被测电流值小于1A，则测试线从CL312中间排电流输入端子输入（即1A端口），经相对应的COM端子输出回电流回路；若被测电流值大于1A且小于10A，则测试线经CL312第一排电流输入端子输入（即10A端口），经相对应的COM端子输出回电流回路。
4．2如现场不允许（出于安全等因素），则应根据被测电流值，选择相符合的钳表来测量。
用钳表可靠的夹持在各被测电流线上，如下是各5．将光电头可靠的固定在被检电能表上，使之可以正确的监视电能表转盘的转动情况，另一头接在CL312脉冲输入接头上；6．仔细检查各接线回误后，CL312加电开机,进入开机画面；7．按黄色（shift）确定，进入“功能选择”菜单，根据界面提示，移动光标键，选择“校电能表”按回车键，进入“电能表校验“界面；8．按“选项”移动光标，根据提示，完成各项参数输入。
各参数定义如下：9．按黄色（shift）按键，可输入电能表检定的其它参数，设置完成后，按保存键退出；10．各参数设置完成后，按“启动”键，开始校验；11．校验完毕后，按“保存”键，保存记录，以备查。

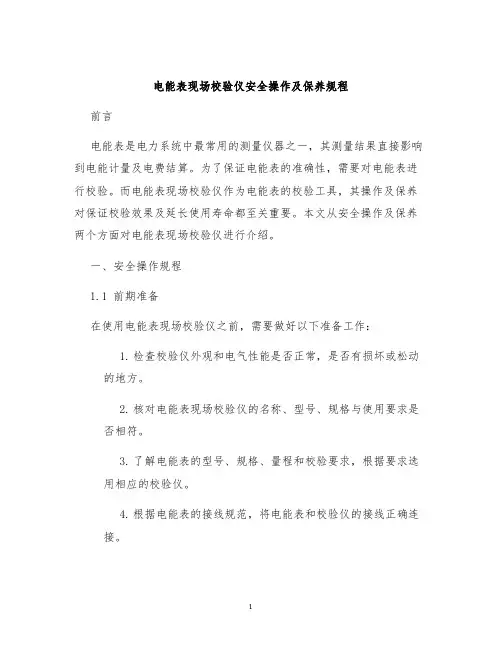

电能表现场校验仪安全操作及保养规程前言电能表是电力系统中最常用的测量仪器之一，其测量结果直接影响到电能计量及电费结算。
为了保证电能表的准确性，需要对电能表进行校验。
而电能表现场校验仪作为电能表的校验工具，其操作及保养对保证校验效果及延长使用寿命都至关重要。
本文从安全操作及保养两个方面对电能表现场校验仪进行介绍。
一、安全操作规程1.1 前期准备在使用电能表现场校验仪之前，需要做好以下准备工作：1.检查校验仪外观和电气性能是否正常，是否有损坏或松动的地方。
2.核对电能表现场校验仪的名称、型号、规格与使用要求是否相符。
3.了解电能表的型号、规格、量程和校验要求，根据要求选用相应的校验仪。
4.根据电能表的接线规范，将电能表和校验仪的接线正确连接。
1.2 操作规范1.操作前请先仔细阅读电能表现场校验仪的使用手册和电能表的校验要求。
2.操作时请注意安全，避免将电能表和校验仪的接线触碰到带电部分或其他介质。
3.操作时请注意防止水、油、灰尘等杂物进入校验仪内部。
4.操作时请勿随意拆卸电能表现场校验仪的零部件。
5.操作时请勿在校验仪内部启动电源，以免造成不必要的风险。
6.操作完成后，请关闭电能表和校验仪的电源，并清理好现场，以免留下隐患。
1.3 故障排除在操作校验仪的过程中，当出现故障时，应及时采取措施进行排除。
具体排除方法如下：1.如果校验仪不能正常启动，可能是电源问题，请检查电源连接是否正确，电源是否工作正常。
2.如果校验仪无法校验电能表，可能是校验仪内部发生故障，请检查校验仪的内部部件是否正常。
3.如果校验仪校验结果不准确，可能是由于电能表或校验仪的接线不正确或被损坏，请检查接线是否正确并重新校验。
二、保养规程2.1 日常保养1.定期对电能表现场校验仪进行清洁，防止灰尘和油脂进入校验仪。
2.定期检查电能表现场校验仪内部的电气部件和机械部件是否有松动、腐蚀、变形、老化等现象。
3.定期检查电源和线路，确保其连接牢固、无破损，以免造成安全隐患和工作故障。
电能表校验仪的使用方法一、电能表校验仪简介电能表校验仪也称为电能表检定装置，是一种用于测试和验证电能表的准确性和可靠性的设备。
电能表校验仪能够对电能表进行电能检查，功率因数检查，频率检查，电流检查以及电压检查等功能，并能记录电能表的检定数据，以保证电能表数据的准确性。
二、电能表校验仪使用方法1. 电能表校验仪检测前的准备在使用电能表校验仪进行检测前，需要进行以下准备工作：1.校验仪本身进行自检，保证设备本身的精确度。
2.确认校验对象并准备好电能表校验仪所需的相应测试设备和连接线等。
3.确认电能表的额定电压、额定电流和负载特性等参数，并根据其参数设置好校验仪。
2. 电能表校验仪的连接及检测根据电能表校验仪的使用说明，将检测设备依次连接至校验仪，并将校验仪与待检测电能表连接。
连接完成后，将电能表校验仪打开，调节检测参数，开始测试电能表的性能指标。
3. 电能表校验仪测试指标电能表校验仪可以进行多种性能指标的测试，包括功率因数、电能、电压和电流等。
1）功率因数测试功率因数代表着电器设备的能量利用率，检测功率因数需要关闭电能表的电源，并将电能表和校验仪的电流回路相连。
然后根据校验仪的提示调整功率因数的值，并进行测试。
2）电能测试电能测试是电能表校验仪最常用的测试方法，通过测试电能表读数，检查电能表的准确性。
在进行电能测试前，需要将电经表和校验仪的连接线插入到电路中，校验仪可以根据电经表的电流和电压读数计算出电能信息，并比较结果。
3）电压测试电压测试需要将电压测试回路插入到待测电路中，选择相应的电压范围并进行测试，可以测试电能表对电压变化的响应能力。
4）电流测试电流测试需要将电流测试回路插入到待测电路中，确认校验仪和电能表的电流参数一致，并进行测试，可以检测电能表对电流变化的响应性能。
4. 结束测试并处理测试数据测试完成后，校验仪会自动生成测试报告和测试数据，包括各项性能参数的读数和测试结果等。
测试结束后，需要对测试数据进行比对，确认电能表是否符合测试标准，并对测试结果进行记录。

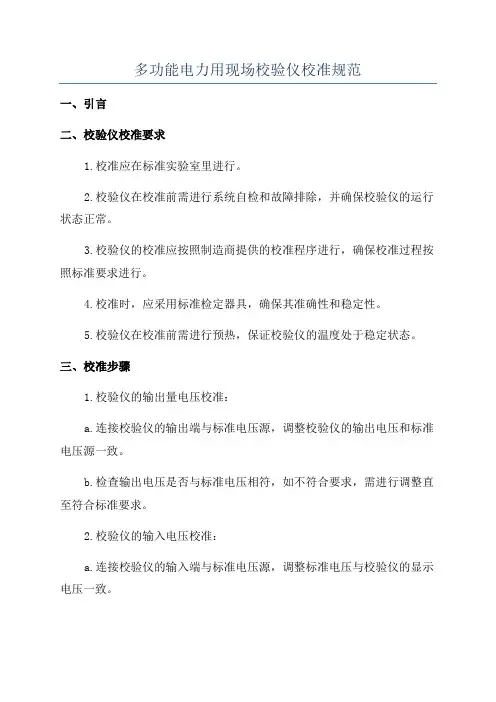

多功能电力用现场校验仪校准规范一、引言二、校验仪校准要求1.校准应在标准实验室里进行。
2.校验仪在校准前需进行系统自检和故障排除，并确保校验仪的运行状态正常。
3.校验仪的校准应按照制造商提供的校准程序进行，确保校准过程按照标准要求进行。
4.校准时，应采用标准检定器具，确保其准确性和稳定性。
5.校验仪在校准前需进行预热，保证校验仪的温度处于稳定状态。
三、校准步骤1.校验仪的输出量电压校准：a.连接校验仪的输出端与标准电压源，调整校验仪的输出电压和标准电压源一致。
b.检查输出电压是否与标准电压相符，如不符合要求，需进行调整直至符合标准要求。
2.校验仪的输入电压校准：a.连接校验仪的输入端与标准电压源，调整标准电压与校验仪的显示电压一致。
b.检查输入电压是否与标准电压相符，如不符合要求，需进行调整直至符合标准要求。
3.校验仪的电流测量校准：a.连接校验仪的测量端与标准电流源，调整标准电流与校验仪的显示电流一致。
b.检查电流测量值是否与标准电流相符，如不符合要求，需进行调整直至符合标准要求。
4.校验仪的功率测量校准：a.连接校验仪的测量端与标准功率源，调整标准功率与校验仪的显示功率一致。
b.检查功率测量值是否与标准功率相符，如不符合要求，需进行调整直至符合标准要求。
四、校准结果记录1.校准过程中所使用的标准器具的准确性和有效期应有相应的证明和记录。
2.每次校准应编制校准记录，包括校准日期、校准仪器型号、仪器编号、校准过程中的测量数据和校准结果等。
3.校准记录应妥善保管，并按要求进行归档。
五、校准周期1.校验仪的校准周期应按照国家标准要求进行，通常为一年。
2.校准周期结束前应提前通知校准单位，并约定校准时间。
六、校准仪器维护1.校验仪的日常维护应按照制造商提供的维护手册进行。
2.校验仪在使用和存放过程中应注意防尘、防潮和防震。
3.校验仪的维护和保养应由专业技术人员进行，确保校验仪的正常运行和使用寿命。
七、结论多功能电力用现场校验仪校准规范是保证电力设备测量和校准的准确性和可靠性的重要措施。
YTC2088多功能电能表现场校验仪用户操作手册尊敬的顾客感谢您购买本公司YTC2088多功能电能表现场校验仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
多功能电能表现场校验仪的操作使用方法1、开机●接通电源后，液晶屏即显示：（见图１）图1 图2●稍后，自动翻屏显示画面：（见图２）2、接线方法（1）校验三相三线电能表时的接线连接，然后将A、B、C三相电压分别接入校首先Ub端子必须与公共端U验仪相应的电压端子Ua、Ub、Uc。
再把A、C相电流线串入相应的电流端子Ia、端子（或用A、C相钳表，注意钳口清洁）。
连接采样装置（光电采Ic和电流I样器或电子表脉冲采样线）。
（2）校验三相四线电能表的接线端子。
三相电流分别将三相电压线接入校验仪与之对应的Ua、Ub、Uc、U端（或用钳表）。
连接采样装置。
注串入相应的电流端子Ia、Ib、Ic和电流I意：电流、电压输入时，应从端子高端流入，低端流出。
电流串接输入端子与钳表输入端子不能同时使用。
（3）其它功能接线依此类推。
注：采样装置包括光电采样器、电子表脉冲采样线。
校验电能表时根据被校表的类型，选择相应的采样装置与光电脉冲信号输入及高低频信号输出端子相连接（接口定义见下图）：3、设置常数及方式在“操作说明”提示状态下按 [设置] 键，进入“常数设置”状态（见图3）。
按数字键及上、下、左、右箭头键可输入“被校表常数”、“圈数”、“CT 变比”（仅当电流输入方式选择为500A钳表输入时才有该项设置。
如果使用了500A钳表输入方式对电能表进行校验，则该CT变比项应设置为001；如果是对计量装置综合误差进行校验，则该CT变比即为计量装置中所使用的CT的变比）。
按左、右箭头键选择校验方式和电流输入方式。
确认正确设置后，再按 [设置] 键，即自动将所设常数存入设备内，并返回到“操作说明”状态。
常数设定后将长期有效（断电后依然有效），要改变常数需重新设定。
再按〈设置〉键返回被校表常数：×××××圈数：××校验方式：光电有功电流输入：5A端子输入注：“校验方式”项包括“有功”、“无功”及“光电”输入还是“手动”输入四种方式。
CL312三相电能表现场校验仪安全操作规程
一、接线说明：
1、电压输入：将电压测试线的一端接入本机的交流电压输入端，另一端接到所需测量设备的电压端上。
2、电流输入：当采用直接电流输入时，将被测电路电流接入本机的电流输入端，当采用钳表输入时，先把钳表的测试线插入本机的钳表输入端，再把钳头夹在电流线上，A、B、C三相钳表不要插错。
3、光电脉冲输入：采用光电头输入时，将光电脉冲采样器固定在电能表上，将光电脉冲接入本机的脉冲输入插座。
调节光电头，使之能正确采样。
电子式脉冲输入时，直接把脉冲信号接入脉冲输入插座。
二、操作说明：
1、将电源开关打开，进入主菜单，按画面中的↑、↓、←、→键，可使光标在功能菜单上移动，选择校电能表功能后，按回车键即可进入该功能。
2、设置被检电能表和CL312的参数，如被检电能表的额定电流、电压。
常数、电流输入方式、校验圈数等。
3、所有参数设置好后，按接线方法接好输入线和电能表。
4、按“启动”键，CL312即开始校验电能表，自动显示校验结果。
5、校验结束，按“保存”键保存校验结果。
首先打开主机接电表，先接好主机电压线,钳表插头先插到主机上，电压线的另一端夹子取电表上的在线电压，钳表取电表上的电流；然后设置参数进行校验（综合计量误差，查线，变比等），完毕后存盘。
最后一步先去掉电表端的电流钳表，再去掉电表端的电压线,然后再拔掉主机端的电压线和钳表插头，关掉主机。
一般电能表安装在室内，高度建议一米八左右，接线的线头建议铜线或者铜接头引入，雷雨天气较多的地区提前采取避雷措施。
详细的步骤我们再来巩固一下：
1.打开主机；
2.接电表:先接好主机电压线,钳表插头先插到主机上,电压线的另
一端夹子取电表上的在线电压,钳表取电表上的电流；
3.设置参数；（被检电能表信息）
4.校验；（综合计量误差，查线，变比等）
5.存盘；（数据查询，上传，管理等）
6.工作结束后,先去掉电表端的电流钳表,再去掉电表端的电压线,
然后再拔掉主机端的电压线和钳表插头；
7.关主机。
常见的故障和处理方法：
1、在进行测量参数的时候，如果出现显示值与实际值差距大，需要检查接入的电压、电流的量程与实际是否相符。
2、角度测量的时候，出现差值大，而且查线结果与实际不符，应该检查设置的校验方式是否是：有功
3、屏幕暗淡，可以在操作说明状态下按上下左右按键可以改显示字符清晰度。
4、出现显示读数不稳时，检查下是否有电压输入，没有电压的情况下电流显示读数不问，有电压的话显示负荷不稳。
TC-802型电能表现场校验仪用户手册（V1.1.2）保定市博达同创电力科技有限公司目录1概述2性能指标3外观4开机4.1 工作电源的选择4.4与被校电能表连接 . 4.5本仪器可校验电能表类型4.6开机5操作5.1 校验电能表5.2 波形显示5.3 谐波测量5.4 电流互感器变比测量5.5 数据管理5.6 系统设置6 复位7 仪器检定8 常见问题及解决办法9 钳型电流互感器10一、概述TC-802电能表现场校验仪采用了我公司自主开发的仪器仪表通用平台，该平台硬件集成了32位CPU、150M 高速DSP、10万门FPGA、彩色液晶接口等功能。
由于在硬软件上采用了一系列高新技术和全表面贴装生产工艺，使该仪器体积更小、可靠性更高、指标更稳定、使用更方便、功能更全。
主要功能特点：1.7.5寸640X480分辨率大屏幕彩色液晶显示，一屏显示所有的测量参数、向量图、接线判别和校表参数的设置，不切换画面即可校验电能表。
2.可校验各种不同的有功和无功电能表。
3.电压、电流量程可选择自动切换，且所有的量程电能常数不变。
4.144种错误接线判别（三相三线48种、三相四线96种）。
5.同时显示3相电压和3相电流的波形；可分析51次以内的谐波6.可保存500条以上现场测试记录。
7. 选配100A以上钳形电流互感器时可测量CT变比。
（选配）二、性能指标1.电流、电压、有功功率、有功电能准确度等级：0.1级（内置电流互感器）0.3级（钳电流互感器）2.无功功率、无功电能准确度等级：0.2级（内置电流互感器）0.5级（钳电流互感器）3.电压输入：50V～440V，自动切换量程4.电流输入：a)内置电流互感器：0.1A～5A ，自动切换量程b)钳型表：可选5A、10A、20A、50A、100A、500A和1000A5.相位测量：-180°～+180°，准确度：±0.05°6.频率测量：45Hz～55Hz，准确度：±0.05Hz7.时钟测量准确度： 0.1秒/天8.输入阻抗：电压输入阻抗≥300KΩ，电流输入阻抗≤0.01Ω9.输出标准电能脉冲：内置电流互感器时：1200p/kW.h；全量程不变使用钳型表时 1200÷（钳型表量程÷5）p/kW.h10.工作电源：85V～265V11.功耗：≤15VA12.体积：300X220X145 (mm)13.重量：≤4kg三、外观如图1所示：图：仪器外观1.电压输入端子；2.电流直接输入端子；3.外接工作电源插座4.电源开关；5.钳型表输入端子；6.被校表信号输入插座；7.内接和外部工作电源转换开关；8.标准脉冲输出插座；9.键盘；10.液晶。
前言多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。
该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。
可选配虚拟负载箱，当用户无负荷或超低负荷时，也可对电表进行准确的测量。
该仪器采用大屏幕彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。
全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。
仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储10000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。
现场测试操作方便。
本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。
为方便手持操作，本机可增加固定手持操作的紧固带。
手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。
一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。
3、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。
5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。
同时，在三相三线接线方式时，可自动判断48种接线方式。
6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。
7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
多功能电能表现场校仪多功能电能表现场校验仪的操作使用方法1、开机●接通电源后，液晶屏即显示：（见图１）图1 图2 ●稍后，自动翻屏显示画面：（见图２）2、接线方法（1）校验三相三线电能表时的接线首先Ub 端子必须与公共端U 0连接，然后将A 、B 、C 三相电压分别接入校验仪相应的电压端子Ua 、Ub 、Uc 。
再把A 、C 相电流线串入相应的电流端子Ia 、Ic 和电流I 0端子（或用A 、C 相钳表，注意钳口清洁）。
连接采样装置（光电采样器或电子表脉冲采样线）。
（2）校验三相四线电能表的接线将三相电压线接入校验仪与之对应的Ua 、Ub 、Uc 、U 0端子。
三相电流分别串入相应的电流端子Ia 、Ib 、Ic 和电流I 0端（或用钳表）。
连接采样装置。
注意：电流、电压输入时，应从端子高端流入，低端流出。
电流串接输入端子与钳表输入端子不能同时使用。
（3）其它功能接线依此类推。
欢迎您使用 多功能现场校验仪操作说明按0—6键显示电参数〈设置〉键设置常数〈校验〉键误差校验 〈查线〉检查电表接线 〈存贮〉存贮电参数 〈查询〉查询存贮数据多功能电能表现场校仪注：采样装置包括光电采样器、电子表脉冲采样线。
校验电能表时根据被校表的类型，选择相应的采样装置与光电脉冲信号输入及高低频信号输出端子相连接（接口定义见下图）：3、设置常数及方式在“操作说明”提示状态下按 [设置] 键，进入“常数设置”状态（见图3）。
按数字键及上、下、左、右箭头键可输入“被校表常数”、“圈数”、“CT 变比”（仅当电流输入方式选择为500A钳表输入时才有该项设置。
如果使用了500A钳表输入方式对电能表进行校验，则该CT变比项应设置为001；如果是对计量装置综合误差进行校验，则该CT变比即为计量装置中所使用的CT的变比）。
按左、右箭头键选择校验方式和电流输入方式。
确认正确设置后，再按 [设置] 键，即自动将所设常数存入设备内，并返回到“操作说明”状态。
常数设定后将长期有效（断电后依然有效），要改变常数需重新设定。
再按〈设置〉键返回被校表常数：×××××圈数：××校验方式：光电有功电流输入：5A端子输入图3注：“校验方式”项包括“有功”、“无功”及“光电”输入还是“手动” 多功能电能表现场校仪CT 一次 CT 二次 0.0000 0.0000 CT 变比0.000 A 相钳置CT 一次，C 相钳置CT 二次 〈0〉返回输入四种方式。
“光电”输入通常指的是光电采样器或电子表脉冲采样线输入；电子表脉冲采样线上附有手动开关，“手动”输入因为人眼视觉误差很大，不作推荐使用。
“电流输入”项的输入方式有如下几种：○11A 端子输入。
○25A 端子输入。
○35A 钳表。
○4 20A 钳表○5500A 钳表。
4、电参数测量利用本现场校验仪的电参数测量功能，可采用比对法来校验其它电工仪表。
按下相应的电参数测量功能键即可测得所需的电参数，测量时每秒刷新一次。
其中“电量”键可一屏显示电流电压功率等所有电参数，此时液晶屏刷新可能有点慢。
单相电压或电流的测量，其输入可任选一相。
功率、角度、功率因数的测量，可任选一组（用同一相电压、电流输入端）进行。
注意：在测量电参数时，必须有一相电压接入，否则测量参数会不稳。
另外，要注意电压、电流输入端子的量限和方式，保证正确设置电流输入方式和输入量不超出所选端子量限。
注：P —有功，Q —无功。
三相三线时，Ua 是指Uab 的电压，Uc 是指Ucb的电压，Ub 无意义；Pa （Qa ）是指Pab （Qab ）值，Pc （Qc ）是指Pcb （Qcb ）值，Pb （Qb ）无意义。
5、CT 变比的测量按[变比]键即显示如下（见图4）。
按屏幕提示进行操作即可测出CT 变比。
此时A 相钳必须用500A 钳表，C 相钳必须用5A 钳表,与电流输入方式无关。
图46、查线（错误接线识别） 多功能电能表现场校仪本校验仪能识别常见的三相三线192种接线错误。
只要根据被校表所属线路的功率因数值来判断它所属的预置区间，键入相应的数字键，仪器即可汉字显示查线结果。
此外，该仪器还可显示六角图，可供间接判断接线的正误。
按[查线]键进入查线状态显示。
（见图5）图5按[1]键可显示任意状态下矢量图，按[2]键进入三相三线接线识别。
按[1]键后，再按[1]键显示Ua 电压正确位置的矢量图，按[2]键显示Uc 电压正确位置的矢量图。
按[0]键返回。
（见图6）注意：A 相或C 相电压必须接入一相，否则不能显示。
按[2]键，进入三相三线接线识别（见图7），显示功率因数COS Φ值所属四个区间；根据就地控制盘功率因数表显示的功率因数值输入相应的数字选择COS Φ所属区间，即可显示查线结果。
按[0]键返回“操作说明”状态。
〈1〉六角图 〈2〉三相三线接线识别 〈0〉返回〈1〉0.57L ≤COS Ф ≤1 〈2〉0.57C ≤ COS Ф≤1 〈3〉0 ≤ COS Ф≤0.57L多功能电能表现场校仪图7 注:（1）本校验仪查线功能只针对三相三线两元件电能表。
如果要测量三相四线的相序，可以按三相三线方式接线。
（2）在进行查线前，先确认无Ib 接入，电压互感器二次电压的极性不能接反。
（3）电流必须从CT 二次接入，否则可能会判别错误。
例1：设待校三相三线电能表所属线路的功率因数为感性0.8L,利用校验仪检查电能表的接线是否正确，功率因数为0.8L ，区间在<1>内。
（1）在查线“Cos Φ区间设置”状态下按[1]键，如果显示如上图内容，则电压互感器端短路或断路。
●按[0]键返回“操作说明”提示状态；●按[1]键返回查线“Cos Φ区间设置”状态。
在查线“Cos Φ区间设置”状态下按[1]键，如果显示下图内容则表示接线正确。
Ua 可能有短路 断路 <0>返回 <1>设置 A 元电压Uab C 元电压Ucb A 元电流Ia C 元电流Ic 电压正相序 <0>返回 <1>设置多功能电能表现场校仪（2）在查线“Cos Φ区间设置”状态下按[1]键，如果显示下图内容，则表示电压互感器或电能表Ua 端子与Uc 端子互换，Ia 与Ic 互换，且电流反极性。
7、电能表校验电能表校验是本仪器的主要功能，使用时和电参数测量一样，也应该先接通校验仪电源，后接入电压、电流线和采样装置，再按以下步骤进行校验。
（1）设置常数：按[设置]键设置好常数；（2）校验：按[校验]键进行校验，（见图8）图8 在校验过程中，新的误差值将在右下角以递推的形式不断覆盖以前的误差值，屏幕上仅显示最新的6个误差值，以供观察分析。
A 元电压Ucb C 元电压Uab A 元电流-Ic C 元电流Ia <0>返回 <1>设置光电有功 K C =×××××(r/kwh)电流输入：5A 端子输入I U PA ××××× ××××× ×××××B ××××× ××××× ×××××C ××××× ××××× ××××× 圈数=×× 误差= ×××× % ××××× ××××× ×××××××××× ××××× ××××× 多功能电能表现场校仪注意：如果发现测量的误差值太大，应先检查被校表常数设置和接线是否正确，再检查光电采样器采样是否正常，是否将电流线夹在了钳形电流互感器的钳口上，钳形电流互感器的钳口是否干净。
在功率为负时，不能进行误差测量。
例2：一块三相三线有功电能表3×100V 、5A ，常数为200r/KW ·h ，采用光电校验方式，圈数为4圈，电流输入采用5A 钳表。
步骤如下：（1）按[设置]键，进入“常数设置”状态。
（见图9）图9● 按[↑][↓]键移动光标到校验方式设置项；● 按[←][→]键改变设置值为光电、有功；● 按[↓]键移光标到电流输入设置项；● 按[←][→]键改变设置为5A 钳表；● 按[↑][↓]键移动光标到被校表常数设置项，按数字键输入“00200”；● 按[↑][↓]键移动光标到圈数设置项，键入“04”；● 按[设置]键返回，设置参数被存贮，返回到“操作说明”状态。
(2)按[校验]键进入“误差校验”状态。
电度表铝盘转过4圈之后，即发出一声“嘀”的响声，并显示误差值。
（见图10）再按〈设置〉键返回 被校表常数：00200 圈 数：04校 验 方 式：光电 有功 电 流 输 入：5A 钳表 光电有功 K C =××××× (r/kwh) 电流输入： 5A 钳表 I U P A ××××× ××××× ×××××多功能电能表现场校仪图10 例3: 某低压三相四线供电线路，额定电流为500A ，其计量装置由500/5的CT ，3×220V/380V 、5A 、常数为450r/KW ·h 的有功电能表组成。
现需测量整个计量装置的综合误差，采用500A 钳表作为电流输入，选光电校验方式，校验圈数为5圈。
步骤如下：（1）按[设置]键进入常数设置状态，在电流输入方式设置为500A 钳表输入后，其设置界面多一项“变比”设置项（见图11），图11变比为500/5=100，设置方法同“被校表常数”，其余设置项的设置方法与前例相同。
（注：变比指的是低压计量装置的CT 一次和二次的电流比）。
依次将A 、B 、C 三只500A 钳表分别插入对应的A 、B 、C 钳表输入端子，然后依次钳在相应CT 的一次。
