手持式电能表现场校验仪的工作原理及设计

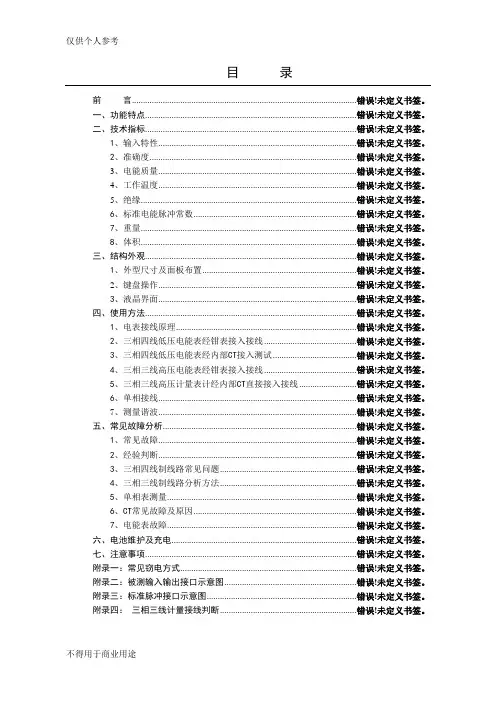

目录前言 (1)一、功能特点 (2)二、技术指标 (3)1、输入特性 (3)2、准确度 (3)3、电能质量 (3)4、工作温度 (3)5、绝缘 (3)6、标准电能脉冲常数 (4)7、重量 (4)8、体积 (4)三、结构外观 (5)1、外型尺寸及面板布置 (5)2、键盘操作 (6)3、液晶界面 (7)四、使用方法 (19)1、电表接线原理 (19)2、三相四线低压电能表经钳表接入接线 (20)3、三相四线低压电能表经内部CT接入测试 (21)4、三相三线高压电能表经钳表接入接线 (22)5、三相三线高压计量表计经内部CT直接接入接线 (23)6、单相接线 (24)7、测量谐波 (24)五、常见故障分析 (25)1、常见故障 (25)2、经验判断 (25)3、三相四线制线路常见问题 (25)4、三相三线制线路分析方法 (26)5、单相表测量 (26)6、CT常见故障及原因 (26)7、电能表故障 (26)六、电池维护及充电 (27)七、注意事项 (27)附录一：常见窃电方式 (28)附录二：被测输入输出接口示意图 (28)附录三：标准脉冲接口示意图 (28)附录四：三相三线计量接线判断 (29)前言多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。

该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

该仪器采用大屏幕彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储10000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

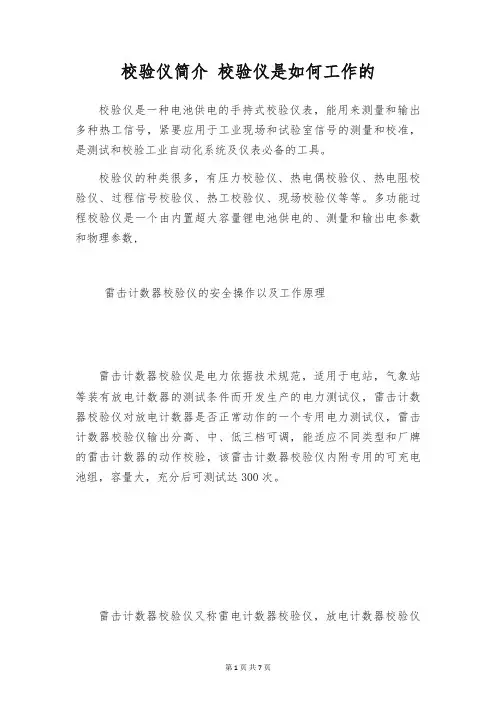

校验仪简介校验仪是如何工作的校验仪是一种电池供电的手持式校验仪表，能用来测量和输出多种热工信号，紧要应用于工业现场和试验室信号的测量和校准，是测试和校验工业自动化系统及仪表必备的工具。

校验仪的种类很多，有压力校验仪、热电偶校验仪、热电阻校验仪、过程信号校验仪、热工校验仪、现场校验仪等等。

多功能过程校验仪是一个由内置超大容量锂电池供电的、测量和输出电参数和物理参数,雷击计数器校验仪的安全操作以及工作原理雷击计数器校验仪是电力依据技术规范，适用于电站，气象站等装有放电计数器的测试条件而开发生产的电力测试仪，雷击计数器校验仪对放电计数器是否正常动作的一个专用电力测试仪，雷击计数器校验仪输出分高、中、低三档可调，能适应不同类型和厂牌的雷击计数器的动作校验，该雷击计数器校验仪内附专用的可充电池组，容量大，充分后可测试达300次。

雷击计数器校验仪又称雷电计数器校验仪，放电计数器校验仪是依据电力用户的需要而设计研制的。

雷击计数器校验仪外形美观、携带使用都很便利。

雷击计数器动作测试仪功能特点1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。

空电池到充分约需3—4小时，充电器上红灯亮表示正在充电。

2、依据计数器安装高度，适当拉出伸缩放电杆。

3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地。

4、按下红色按钮，接通高压约1秒钟，指示灯亮起（微闪），即可轻轻点击计数器与避雷器的连接端进行测试。

5、每次点击后，放电杆端头应离开计数器。

若需重复测试，不要松开按钮，待1—2秒指示灯又闪亮时，即可再次点击测试。

6、连续测试会导致校验仪发热，请注意适当间隙时间。

以削减故障，延长电池寿命。

7、校验器输出分高、中、低三档，可通过头部的拨动开关进行调整，以适应测试不同类型或厂牌的计数器。

8、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需要对电池进行充电。

9、校验器请勿任意拆卸。

雷击计数器校验仪的使用方法：1.使用前先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器.空电池到充分需3—4小时，充电器上红灯亮表示正在充电；绿灯表示充电完毕。

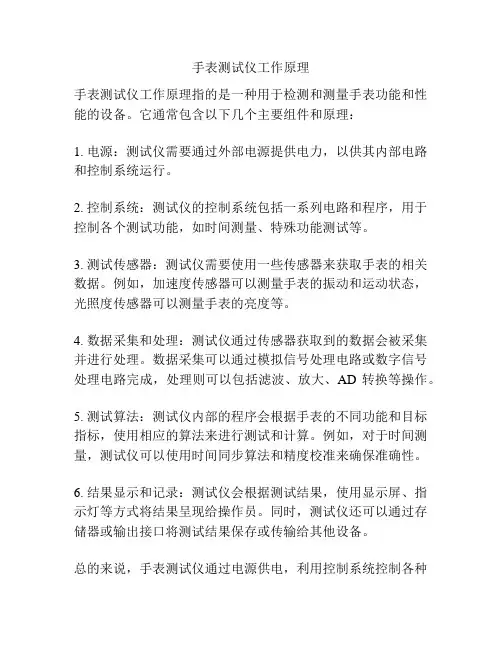

手表测试仪工作原理
手表测试仪工作原理指的是一种用于检测和测量手表功能和性能的设备。

它通常包含以下几个主要组件和原理：
1. 电源：测试仪需要通过外部电源提供电力，以供其内部电路和控制系统运行。

2. 控制系统：测试仪的控制系统包括一系列电路和程序，用于控制各个测试功能，如时间测量、特殊功能测试等。

3. 测试传感器：测试仪需要使用一些传感器来获取手表的相关数据。

例如，加速度传感器可以测量手表的振动和运动状态，光照度传感器可以测量手表的亮度等。

4. 数据采集和处理：测试仪通过传感器获取到的数据会被采集并进行处理。

数据采集可以通过模拟信号处理电路或数字信号处理电路完成，处理则可以包括滤波、放大、AD转换等操作。

5. 测试算法：测试仪内部的程序会根据手表的不同功能和目标指标，使用相应的算法来进行测试和计算。

例如，对于时间测量，测试仪可以使用时间同步算法和精度校准来确保准确性。

6. 结果显示和记录：测试仪会根据测试结果，使用显示屏、指示灯等方式将结果呈现给操作员。

同时，测试仪还可以通过存储器或输出接口将测试结果保存或传输给其他设备。

总的来说，手表测试仪通过电源供电，利用控制系统控制各种
测试功能和传感器获取手表数据，通过数据采集和处理、测试算法进行测试和计算，最后通过结果显示和记录方式呈现检测结果。

这样的工作原理可以帮助手表制造商和维修人员检测和评估手表的性能和质量。

浅谈电能表的现场校验摘要电能表的校验通常分为常规校验、验收校验、型式校验。

常规校验又分为首次检定和周期检定。

运行中的低压单、三相电能表在进行周期检定时,若全部拆回试验室检定,困难较多,一是工作量大任务繁重,二是影响用户用电,三是影响供电企业供、售电量指标的完成。

因此,对运行中的低压电能表除了采取定期抽检的方法外,还可采用现场校验的方法。

本文对电能表的现场校验发进行了论述。

关键词电能表;校验法;现场校验中图分类号tm933.4 文献标识码a 文章编号1674-6708(2010)23-0047-021 现场校验单相电能表时应注意的问题目前,现场校验单相电能表多采用现场校验仪测试电能表误差和运行状况,使用现场校验仪可在被检电能表带电、带负荷的状态下现场测试电能表的准确度,方便快捷、安全可靠、工作效率高,不影响用户正常用电,现以河南思达厂生产的st-9040g为例,说明单相电能表现场校验时的方法和注意细节。

1)现场检定电能表时,最好使用自带的400w左右的负荷电流装置作为试验负荷,不再利用用户的电气设备作为负荷,此时必须将被测电能表负荷侧零火出线拆除,否则,所测电表误差不准确。

2)仪表的工作电源应分别接在被检电能表的进线上,即1、3端子上,电流钳夹在电能表负荷侧出线(2或4端子)的导线上。

若电流钳和仪器的工作电源同时接在被检电表1、3端子侧,即电流钳夹在电流进线(端子1)上,此时通过校验仪的电流i为被检表的电流i1与校验仪本身的工作电流i2之和,则所测误差为虚假值,造成现场校验误差通常在-10%以上,但拆回试验室检定时电能表误差又合格的原因。

现场校验时仪器的接线见下图《单相电能表现场检验接线示意图》。

3)现场校验时仪表所取的工作电源,必须与被检电能表所接电源是同一相电压,即仪器所用电源为a相,则被检电表的电源也应接a 相,不可接为b或c相,否则所测电能表的误差为80%~90%,为假误差。

4)电流钳的钳口两闭合面必须保持清洁,经常擦拭,否则影响测量准确度。

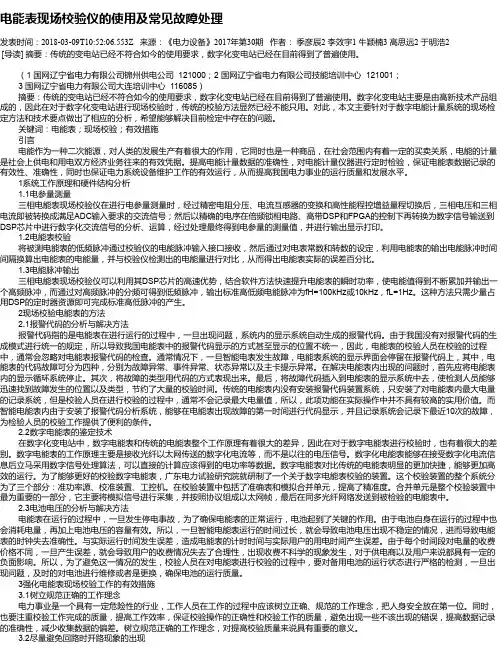

电能表现场校验仪的使用及常见故障处理发表时间：2018-03-09T10:52:06.553Z 来源：《电力设备》2017年第30期作者：季彦辰2 李效宇1 牛颖楠3 高思远2 于明浩2 [导读] 摘要：传统的变电站已经不符合如今的使用要求，数字化变电站已经在目前得到了普遍使用。

（1 国网辽宁省电力有限公司锦州供电公司 121000；2 国网辽宁省电力有限公司技能培训中心 121001；3 国网辽宁省电力有限公司大连培训中心 116085）摘要：传统的变电站已经不符合如今的使用要求，数字化变电站已经在目前得到了普遍使用。

数字化变电站主要是由高新技术产品组成的，因此在对于数字化变电站进行现场校验时，传统的校验方法显然已经不能只用。

对此，本文主要针对于数字电能计量系统的现场检定方法和技术要点做出了相应的分析，希望能够解决目前检定中存在的问题。

关键词：电能表；现场校验；有效措施引言电能作为一种二次能源，对人类的发展生产有着很大的作用，它同时也是一种商品，在社会范围内有着一定的买卖关系，电能的计量是社会上供电和用电双方经济业务往来的有效凭据。

提高电能计量数据的准确性，对电能计量仪器进行定时检验，保证电能表数据记录的有效性、准确性，同时也保证电力系统设备维护工作的有效运行，从而提高我国电力事业的运行质量和发展水平。

1系统工作原理和硬件结构分析1.1电参量测量三相电能表现场校验仪在进行电参量测量时，经过精密电阻分压、电流互感器的变换和高性能程控增益量程切换后，三相电压和三相电流即被转换成满足ADC输入要求的交流信号；然后以精确的电序在倍频锁相电路、高带DSP和FPGA的控制下再转换为数字信号输送到DSP芯片中进行数字化交流信号的分析、运算，经过处理最终得到电参量的测量值，并进行输出显示打印。

1.2电能表校验将被测电能表的低频脉冲通过校验仪的电能脉冲输入接口接收，然后通过对电表常数和转数的设定，利用电能表的输出电能脉冲时间间隔换算出电能表的电能量，并与校验仪检测出的电能量进行对比，从而得出电能表实际的误差百分比。

.. 武汉中试高测电气有限公司目录欢迎使用ZS系列钳形仪表 (2)安全警告 (3)概述 (4)一、主要特点 (4)二、原理简述 (5)三、技术指标 (6)四、仪器结构及端子说明 (7)1 面板布置及功能键定义 (7)2 接线端子定义 (8)3 仪器构成 (10)五、仪器测量前接线说明 (11)1 脉冲采样接线说明 (11)2 直接接入式单相电能表接线 (11)3 互感器接入式电能表接线说明 (12)4 仪器送检说明 (13)六、仪器使用操作说明 (14)1 仪器电源 (14)2 电量测量操作及显示界面 (14)3 电能误差校验操作及显示界面 (16)4 数据存储 (17)5 数据查询 (17)6 数据删除 (17)7 通讯及上传数据 (17)8 时间显示及校时 (18)9 手动脉冲输入 (18)10 电池更换 (18)11 仪器参数查询 (18)12 负载箱的使用 (19)产品质量及服务承诺 (21)测量数据管理系统说明 (22)附表：相位Ф/功率因数COSФ对照表 (26)欢迎使用ZS系列钳形仪表感谢您使用ZS系列钳形表产品！ZS系列产品将为您测量工频电力参数、检测电能计费系统及继电保护系统等的接线提供可靠的服务，而且所需维护极少，值得您的信赖。

本说明书及操作手册介绍了ZS钳形系列仪表产品的功能、特性及使用方法，概要介绍了与仪器配套的数据库管理软件和功能及操作应用。

我们对于说明书及操作手册的编排力求全面而又简捷。

从中您可以获得有关产品的配置、安装步骤、基本操作及软件使用方法等方面的知识。

在使用仪器及软件之前，请先仔细阅读所有资料，这将有助于您更好地使用它们。

由于应用技术的日新月异，产品亦处于不断改进完善之中。

因此，本说明书的内容可以预先不通知、也不受任何约束随时加以修改，并将变更内容另编成册，与仪器一起交付用户。

尽管我们认为手册中所提供的信息是正确可靠的，并尽量避免人为的失误，但仍难免会在印刷之前没有发现或检查出错误，以及那些我们无法控制的疏漏，请您多加包涵！安全警告使用仪器时：●请勿将仪器置于过热的环境，以避免损坏仪器或引起燃烧●请勿将其它物品放置在仪器表面上●请勿撞击、跌落仪器，以避免损坏仪器●使用仪器过程中：●请勿随意拆卸改动、调整内部电路；●仪表后盖未固定好时切勿使用；●测量电压不得高于500V；●不得在输入被测电压时在表壳上拔插电压、电流测试线，不得用手触及输入插孔表面，以免触电！●请勿在强电磁环境下使用，以避免影响仪器正常使用●请勿用潮湿的手操作仪器或将其浸入水中；●请勿将本仪器上附件用于其它仪器，以避免电冲击、燃烧或损坏仪器；●仪器标识、配置、生产标准根据不同国家规范，有所不同，请使用符合当地标准的产品类型。

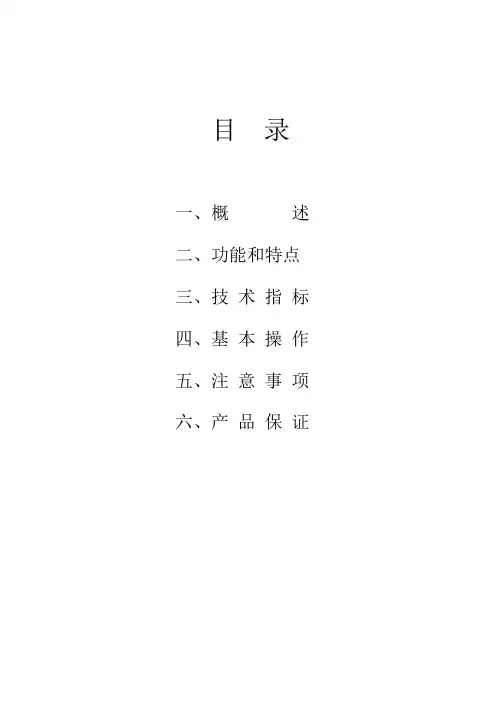

目录一、概述二、功能和特点三、技术指标四、基本操作五、注意事项六、产品保证一、概述：DSB-101A型单相电能表现场校验仪（以下简称校验仪），是用于现场校验单相电能表的手持式仪表。

它不仅具有现场校验电能表误差功能，而且可以测量电压、电流、功率、相位等参数。

本校验仪主要用于 1.0级以下电能表的误差校验以及电力线的电参数测量。

二、功能和特点：1、采用先进的计量芯片、采样技术和算法，实现高速、实时的测量，使本校验仪有较高的准确度。

2、配有精密钳形互感器（以下简称钳表），可在不拆表，不断电的情况下，现场检测电能表的误差。

3、智能化，可实时测出电压、电流、有功功率、相位等参数。

4、设有标频脉冲输出，方便用户送检。

5、设有光电采样器自动检定和手动检定两种测量方式。

6、电源由电压采集回路提供，不需要外接辅助电源，并且适应宽范围输入电压（100V­380V），不会因错接线而烧坏仪器。

7、采用大屏幕液晶显示，一屏显示多项信息，相关参数一目了然。

结合中文菜单提示，使操作简捷、方便、直观。

8、超宽测量范围，适用于各种规格的电能表。

9、超大容量EEPROM，可存储多个检定结果。

三、技术指标：1、输入特性（1）额定电压：220V（2）额定电流：20(40)A2、仪器基本误差（1）电压、电流、功率≤0.2%（2）电能误差：≤0.2%3、输出脉冲常数：500imp/kW·h4、使用环境条件：极限温度范围：-10℃­50℃规定工作温度范围：10℃-30℃温度系数：≤0.01%/℃（相对标准温度）相对湿度：10% ­ 85%（不结露）5、预热时间：15分钟四、基本操作1、开关机1.1开机电压线插头插至校验仪的电压插座内，电压线鳄鱼夹夹至电能表（注意零、火线）。

扳动校验仪右侧上方的电源开关至“通”状态，在听到校验仪短促的“嘟”一声响后，屏幕显示如下画面约2秒钟后自动进入工频参数测量状态。

屏幕的上方为校验仪的型号，中间显示厂名。

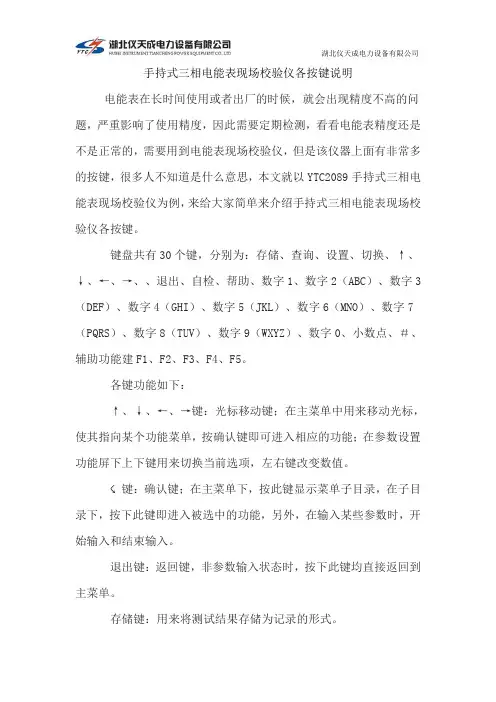

手持式三相电能表现场校验仪各按键说明电能表在长时间使用或者出厂的时候，就会出现精度不高的问题，严重影响了使用精度，因此需要定期检测，看看电能表精度还是不是正常的，需要用到电能表现场校验仪，但是该仪器上面有非常多的按键，很多人不知道是什么意思，本文就以YTC2089手持式三相电能表现场校验仪为例，来给大家简单来介绍手持式三相电能表现场校验仪各按键。

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。

☇键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。

退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。

存储键：用来将测试结果存储为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：在主菜单按下此键，直接进入参数设置屏。

切换键：出厂调试时生产厂家使用，用户不需用到此键。

自检键：保留功能，暂不用。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

＃键：保留功能，暂不用。

F1、F2、F3、F4、F5：辅助功能键（快捷键）。

用来快速进入辅助功能界面或实现相应的功能。

不同的设备，按键都有所不同，电力工作者需要先熟读产品说明书，严格按照说明书来进行设备的使用。
