减压孔板快速计算书
- 格式:docx
- 大小:30.49 KB
- 文档页数:4
减压孔板在室内给排水工程中,减压孔板可用于消除给水龙头和消火栓前的剩余水头,以保证水系统均衡供水,达到节水、节能的目的。
(1) 减压孔板孔径的计算:水流通过孔板式的水头损失,按式中计算:2H = E— (lO^a)2呂1式4式中H——水流通过孔板的水头损失值(10 Pa):§一一孔板的局部阻力系数;U——水流通过孔板后的流速(m/s):g ----- 重力加速度(m/s)a纟值可从下列式中求得:D2— -1I I防2式式屮D 给水借道直径(mm );d扎板孔径(mm )<>为简化计算,将各种不同管径及孔板孔径代入公式1式、2式,求得相应的H值,所得讣算结果列于表1 •使用时,只要已知剩余水头"1及给水立管直径D,九可从表中査的所需孔板孔径d。
表1: 减压孔板的水头损失注:表中给水管计算管径均采用公称直径表1中数据是假眾水流通过孔板后的流速为lm/s 时讣算得岀的,如实际流速与此不符,则 应按式3进行修正,并安修正后的剩余水头查表。
H 4 = — * 1 (lOTa )”3式llOl'4Pcl式中〃1一一修正后的剩余水头(:U —一水流通过孔板后的实际流速(m/s ):llOl^PallH —一设计剩余水头(【例】已知给水干管管径D=100mm,通过流量Q=40m )/h,设计剩余水头H=7m,如欲采用 减压孔板消除此剩余水头,试计算减压孔板之孔径/【解】已知D=100mm, H=7m 得,Q401 2=-一 lAm/s19严1)由3式得H. =— * 1 = 3.57 * 104Pa1.42按 D=100mm,①=父57 70 Pa ,查表】得d = 42mml。
; FONT-SIZE: 20px; COLOR: #b0b41f">关于减压孔板的计算; LINE-HEIGHT: 36px" background=/img/bg3.gif>关于减压孔板的计算简介:在高层建筑的消火栓系统的设计中,必定会碰到系统分区的情况,按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa,当大于0.80MPa时,应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa 时,消火检处设减压装置”。
关键字:减压孔板计算在高层建筑的消火栓系统的设计中,必定会碰到系统分区的情况,按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa,当大于0.80MPa时,应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时,消火检处设减压装置”。
通常所设的减压装置是减压孔板。
设置孔板,一是安装方便,二是便于调整。
孔板的大小可通过计算得到。
笔者经过对某工程的孔板设计计算,觉得通过以下几个步骤,能较准确地作出选择。
该工程的消火栓系统原理如附图所示。
在进行计算之前,首先要明确孔板将安装在何处。
由于现在有些建筑物中,有单出水消火栓,也有双出水消火栓,而两种类型的消火栓与立管的接口分别为DN65、DN80,其流量也不相同,因此,不先搞清楚孔板位置,会导致计算的错误。
在本工程中,笔者将孔板设于消火栓栓口,以方便计算。
按规定,为保证水枪的充实水拄13米的要求,DNl9喷嘴的流量为5.7L/S,压力为0.205MPa,按DN70查水力计算表,得到此时管内流速:V=1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′=H/V2×1=H/1.622×1=0.381H(m)其式中:H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头,即须减去的多余水头(m)对系统中地下4至地上6层区域来讲,在7层设有可调式减压阀,井控制阀后压力H1=0.25MPa,以室内一层地坪为1.00米计,阀的安装标高H2=40.00米。

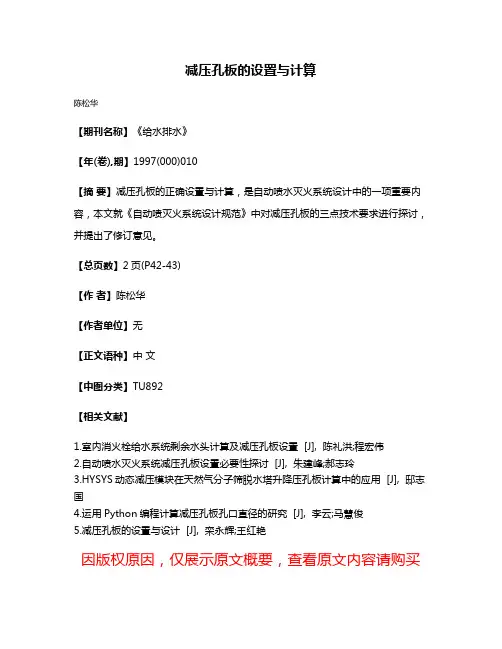

减压孔板的设置与计算
陈松华
【期刊名称】《给水排水》
【年(卷),期】1997(000)010
【摘要】减压孔板的正确设置与计算,是自动喷水灭火系统设计中的一项重要内容,本文就《自动喷灭火系统设计规范》中对减压孔板的三点技术要求进行探讨,并提出了修订意见。
【总页数】2页(P42-43)
【作者】陈松华
【作者单位】无
【正文语种】中文
【中图分类】TU892
【相关文献】
1.室内消火栓给水系统剩余水头计算及减压孔板设置 [J], 陈礼洪;程宏伟
2.自动喷水灭火系统减压孔板设置必要性探讨 [J], 朱建峰;郝志玲
3.HYSYS动态减压模块在天然气分子筛脱水塔升降压孔板计算中的应用 [J], 邸志国
4.运用Python编程计算减压孔板孔口直径的研究 [J], 李云;马慧俊
5.减压孔板的设置与设计 [J], 栾永辉;王红艳
因版权原因,仅展示原文概要,查看原文内容请购买。
减压孔板水力计算表
消火栓减压孔板计算法,当消火栓栓口压力决定了,只要选定合适的孔板,就决定了减压的阻力损失与栓口余下的损失,由于有
流速后去算出此流量流速下孔板损失,通过校核此流量流速下减压后余下的压力与假定的校对,不断调整。
当二者数值相近时则假定的成立
同,栓口出水压力也不同。
由此选用合适的孔板与余下的充实水柱。
由于充实水柱的特性系数要查减压孔板水力计算表
其中充实水柱计算中的水枪充实水柱特性&值及充实水柱a值为查表所得(a值可以用插入法计算)
水枪口径1316192225
&0.0160.0120.010.0080.006
充实水柱68101216
a 1.19 1.19 1.2 1.21 1.24
得(a值可以用插入法计算)
由于有循环计算流量与流速等问题,可以选定孔板后去假设余下的压力通过假定的流量者数值相近时则假定的成立,所以当孔板一旦选定后,栓口出水压力也就确定了。
孔板大小不于充实水柱的特性系数要查表,故本表仅为接近值。
关于减压孔板的计算简介:在高层建筑的消火栓系统的设计中,必定会碰到系统分区的情况,按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa,当大于0.80MPa时,应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时,消火检处设减压装置”。
关键字:减压孔板计算在高层建筑的消火栓系统的设计中,必定会碰到系统分区的情况,按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa,当大于0.80MPa时,应采取分区给水系统。
消火栓栓口的出水压力大于0.50MPa时,消火检处设减压装置”。
通常所设的减压装置是减压孔板。
设置孔板,一是安装方便,二是便于调整。
孔板的大小可通过计算得到。
笔者经过对某工程的孔板设计计算,觉得通过以下几个步骤,能较准确地作出选择。
该工程的消火栓系统原理如附图所示。
在进行计算之前,首先要明确孔板将安装在何处。
由于现在有些建筑物中,有单出水消火栓,也有双出水消火栓,而两种类型的消火栓与立管的接口分别为DN65、DN80,其流量也不相同,因此,不先搞清楚孔板位置,会导致计算的错误。
在本工程中,笔者将孔板设于消火栓栓口,以方便计算。
按规定,为保证水枪的充实水拄13米的要求,DNl9喷嘴的流量为5.7L/S,压力为0.205MPa,按DN70查水力计算表,得到此时管内流速:V=1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′=H/V2×1=H/1.622×1=0.381H(m)其式中:H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头,即须减去的多余水头(m)对系统中地下4至地上6层区域来讲,在7层设有可调式减压阀,井控制阀后压力H1=0.25MPa,以室内一层地坪为1.00米计,阀的安装标高H2=40.00米。
现以地下4层孔板计算为例:1、确定该层消火栓栓口标高H0=-13.60M;2、栓口的动压值(为方便计算,水头损失均按10米计)H=H1十(H2—H0)=25十(40十13.60)=68.6M3、栓口允许的最大动压:按规范压力控制在0.25MPa-0.5MPa,现按0.40MPa计。

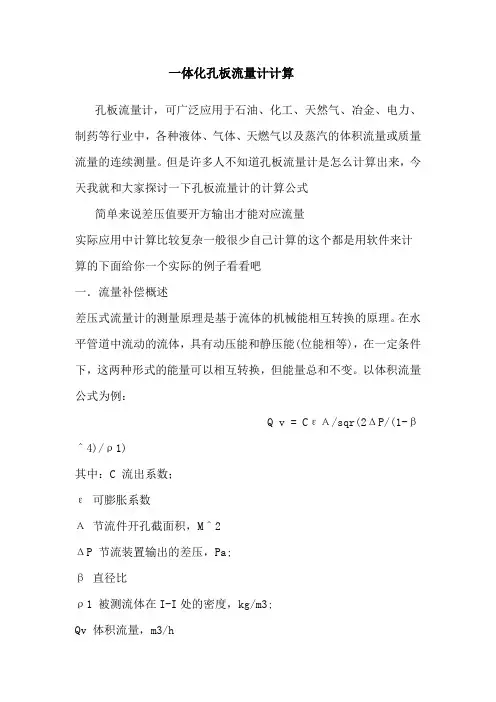

一体化孔板流量计计算孔板流量计,可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中,各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。
但是许多人不知道孔板流量计是怎么计算出来,今天我就和大家探讨一下孔板流量计的计算公式简单来说差压值要开方输出才能对应流量实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧一.流量补偿概述差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体,具有动压能和静压能(位能相等),在一定条件下,这两种形式的能量可以相互转换,但能量总和不变。
以体积流量公式为例:Q v = CεΑ/sqr(2ΔP/(1-β^4)/ρ1)其中:C 流出系数;ε 可膨胀系数Α 节流件开孔截面积,M^2ΔP 节流装置输出的差压,Pa;β 直径比ρ1 被测流体在I-I处的密度,kg/m3;Qv 体积流量,m3/h按照补偿要求,需要加入温度和压力的补偿,根据计算书,计算思路是以50度下的工艺参数为基准,计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下:Q = 0.004714187 *d^2*ε*@sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式:ρ= P*T50/(P50*T)* ρ50其中:ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二.程序分析1.瞬时量温度量:必须转换成绝对摄氏温度;即+273.15压力量:必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式,数据保存在PLC的寄存器内。
同时在intouch 画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积,即将补偿流量值(Nm3/h)比上1800单位转换成每2S的流量值,进行累积求和,画面带复位清零功能。
减压孔板
在室内给排水工程中,减压孔板可用于消除给水龙头和消火栓前的剩余水头,以保证水系统均衡供水,达到节水、节能的目的。
(1) 减压孔板孔径的计算:水流通过孔板式的水头损失,按式中计算:
)10(242
pa g H υξ= 1式
式中 H ——水流通过孔板的水头损失值(104Pa );
ξ——孔板的局部阻力系数;
υ——水流通过孔板后的流速(m/s );
g ——重力加速度(m/s )。
ξ值可从下列式中求得:
ξ=[1.75
D 2d 2(1.1−d 2
D 2)(1.175−d 2D 2
)
−1]2
2式
式中 D ——给水管道直径(mm ); d ——孔板孔径(mm )。
为简化计算,将各种不同管径及孔板孔径代入公式1式、2式,求得相应的H 值,所得计算结果列于表1.使用时,只要已知剩余水头H 1及给水立管直径D ,九可从表中查的所需孔板孔径d 。
表1: 减压孔板的水头损失
注:表中给水管计算管径均采用公称直径
表1中数据是假定水流通过孔板后的流速为1m/s 时计算得出的,如实际流速与此不符,则应按式3进行修正,并安修正后的剩余水头查表。
H 1=H υ2∗1 (104
Pa) 3式
式中 H 1——修正后的剩余水头 (104Pa ); υ——水流通过孔板后的实际流速(m/s );
H ——设计剩余水头(104Pa )。
【例】已知给水干管管径D=100mm ,通过流量Q=40m ³/h ,设计剩余水头H=7m ,如欲采用减压孔板消除此剩余水头,试计算减压孔板之孔径d 。
【解】已知D=100mm ,H=7m 得,
υ=Q 1
4
ΠD 2
=401
4
Π(0.1)2
=1.4m/s
由3式得 H 1=
71.4
2
∗1=3.57∗104
Pa 按D=100mm ,H 1=3.57∗104Pa ,查表1得d =42mm 。
