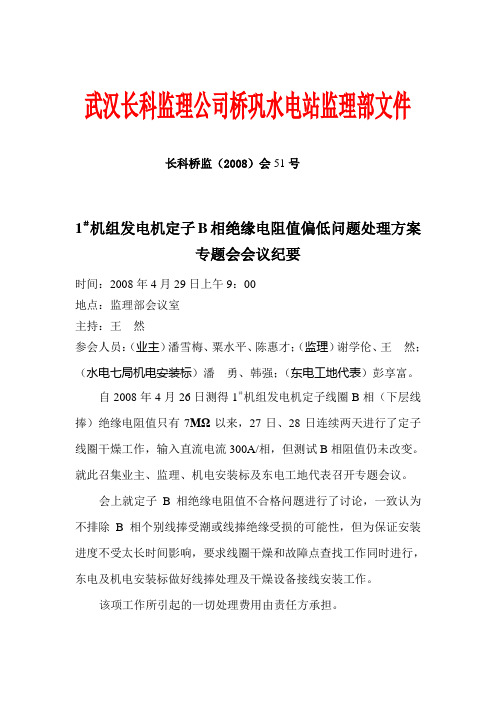

武汉长科监理公司桥巩水电站监理部文件
长科桥监（2008）会51号
1＃机组发电机定子B相绝缘电阻值偏低问题处理方案
专题会会议纪要
时间：2008年4月29日上午9：00
地点：监理部会议室
主持：王然
参会人员：（业主）潘雪梅、粟水平、陈惠才；（监理）谢学伦、王然；（水电七局机电安装标）潘勇、韩强；（东电工地代表）彭享富。
自2008年4月26日测得1＃机组发电机定子线圈B相（下层线捧）绝缘电阻值只有7MΩ以来，27日、28日连续两天进行了定子线圈干燥工作，输入直流电流300A/相，但测试B相阻值仍未改变。
就此召集业主、监理、机电安装标及东电工地代表召开专题会议。
会上就定子B相绝缘电阻值不合格问题进行了讨论，一致认为不排除B相个别线捧受潮或线捧绝缘受损的可能性，但为保证安装进度不受太长时间影响，要求线圈干燥和故障点查找工作同时进行，东电及机电安装标做好线捧处理及干燥设备接线安装工作。
该项工作所引起的一切处理费用由责任方承担。
会议纪要如下：
1、业主联系借用大功率干燥柜（盘车柜），以此增大电流进行发电机定子干燥工作，东电制定干燥方案，机电安装标做好设备接线、安装及干燥运行工作。
2、如线捧经干燥后绝缘阻值仍不合格，应进行故障点查找试验，其试验方案由东电负责，机电安装标积极配合。
3、东电工地代表做好线捧更换准备工作，与东电公司保持联系，一旦查明线捧为绝缘受损，所需用材应积极到位，组织人员尽快进行线捧更换工作，最短时间内完成该项工作。
4、线捧更换期间，机电安装标要积极配合厂家进行抢修，尽最大能力满足现场抢修需要。
二〇〇八年四月三十日
关键词：机组发电机电阻值偏低专题会
发：与会各单位。
发电机定子绝缘电阻标准嘿，朋友，今天咱来聊聊发电机定子绝缘电阻标准这事儿哈。
你知道不，我之前可是因为这个吃了不少苦头呢。
记得有一次，我们那厂里的发电机出了点问题，我就被派去检查。
哎呀呀，我一瞅，这定子绝缘电阻好像不太对劲啊。
我当时就有点懵了，这标准到底是啥呀？我就在那抓耳挠腮的，心想这可咋办呢。
然后我就开始到处找资料，问同事，可把我给累坏了。
后来好不容易搞清楚了一些，原来这发电机定子绝缘电阻标准可不是随便定的呀。
它就像是一个门槛，要是达不到，那可就麻烦大了。
比如说吧，如果绝缘电阻太低，那电流就可能乱跑，说不定就会出啥大问题呢。
就像一个调皮的小孩子，到处乱跑乱撞，搞不好就闯出大祸来。
而且啊，这标准还得根据不同的情况来调整呢。
比如说温度、湿度啥的，都会影响到它。
有一次我就遇到个情况，当时天气特别潮湿，我测出来的绝缘电阻就比平时低了不少。
我当时就吓了一跳，心想这可咋整。
后来还是请教了一个老师傅，才知道原来是湿度在捣乱。
还有啊，不同型号的发电机，它的定子绝缘电阻标准也可能不一样哦。
就像每个人都有自己的脾气一样，发电机也有它的个性呢。
所以啊，咱可得好好研究研究，不能马虎。
我记得有一次，我们换了一台新的发电机，我就按照之前的标准去测，结果怎么测都不对劲。
后来才发现，这台新家伙的标准和之前的不一样。
哎呀呀，可把我给郁闷坏了。
为了搞清楚这些标准，我可是没少下功夫。
我天天抱着那些资料看啊看，还做了好多笔记呢。
有时候晚上睡觉都在想着那些标准，感觉自己都快走火入魔了。
不过还好，经过我不断地努力，现在我对发电机定子绝缘电阻标准可算是比较了解啦。
每次遇到问题，我都能很快地判断出来是不是绝缘电阻出了问题，该怎么解决。
朋友，你可别小看了这个标准哦，它可是很重要的呢。
要是不注意，可能会带来很多麻烦。
就像我们生活中一样，有些规则虽然看起来不起眼，但要是不遵守，可能就会有大麻烦。
好啦，今天就和你聊到这啦，我还得去看看那些发电机呢，可不能让它们出啥问题咯。
冯复生华北电力科学研究院，北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。
由于其方法简单、方便，通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一，尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式，可以判断绝缘是否受潮，此外还可做为定子绕组耐压试验或投运的重要判据。
但由于影响绝缘电阻测量值的因素较多，有的标准中对于其最低允许值并没有作出明确规定，同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系，无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。
目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一，使所测值有时无法和以往测量值进行比较，因而不能了解到定子绕组绝缘的真实状态。
本文对目前国内外采用的绝缘电阻与温度的关系，以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较，推荐了合理的最低允许值，同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。
2 不同温度下定子绕组绝缘电阻换算公式2．1 定子绕组绝缘电阻与温度关系的表达式文献［1］所推荐公式为·B级热固性绝缘R1＝R2×1．6（t2－t1）／10（1） 式中 R1为测量温度为t1时的绕组绝缘电阻值，MΩ；R2为换算至温度t2时的绕组绝缘电阻值，MΩ；t1为测量时的温度，℃；t2为要换算的温度，℃。
·热塑性绝缘 R1＝R2×2（t2－t1）／10（2）文献［2］所推荐公式为·B级绝缘 R c＝K t×R t（3）式中 R c为换算至40℃时的绕组绝缘电阻值，MΩ；R t为测量温度为t时的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。
换算至40℃时，不同温度下绝缘电阻温度换算系数见图1，绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。
图1 定子绕组B级绝缘换算至 40℃时表1 换算至40℃及75℃时的K t值文献［3］所推荐公式为B级绝缘 R75＝K t×R t（4）式中 R75为换算至75℃时定子绕组的绝缘电阻值，MΩ；R t为测量温度为t时定子绕组的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。
400v发电机定子绕组绝缘电阻一、引言400v发电机定子绕组绝缘电阻是指发电机定子绕组在电气绝缘性能上的特性，是发电机正常运行和安全运行的重要指标。
对于发电机定子绕组来说，其绝缘电阻的测试和监测是非常必要的，可以及时发现绝缘性能的变化情况，从而保证发电机的可靠性和安全性。
本文将针对400v发电机定子绕组绝缘电阻进行深入分析和探讨。
二、400v发电机定子绕组绝缘电阻的意义1. 保障发电机的安全运行：发电机定子绕组绝缘电阻是保证发电机安全可靠运行的重要因素之一。
绝缘电阻的测试可以及时发现可能存在的绝缘故障，预防发电机在工作过程中出现故障，保障系统的安全运行。
2. 延长发电机的使用寿命：良好的绝缘电阻可以有效延长发电机的使用寿命，降低发电机的维修率和故障率，提高发电机的可靠性。
3. 提高发电效率：绝缘电阻的测试可以及时发现绝缘性能下降的情况，从而及时采取措施加以修复，保证发电机的正常工作和高效发电。
三、400v发电机定子绕组绝缘电阻的测试方法1. 测试仪器：常用的测试仪器有绝缘电阻测试仪、万用表等。
绝缘电阻测试仪是专门用于测量绝缘电阻的仪器，具有高精度、高可靠性等特点，广泛应用于发电机等设备的绝缘电阻测试。
2. 测试步骤：（1）首先将发电机断电并确保发电机处于绝缘状态。
（2）使用测试仪器进行测试，根据发电机的具体参数进行设定。
（3）记录测试结果，并根据标准值进行对比。
3. 预防措施：（1）定期检测：建议定期对发电机定子绕组的绝缘电阻进行检测，一般每季度进行一次。
（2）记录管理：对测试结果进行记录并建立档案，方便日后查询和分析。
（3）及时维护：一旦发现绝缘电阻存在异常情况，需要立即采取修复措施，确保发电机的正常运行。
四、400v发电机定子绕组绝缘电阻测试的标准1. 标准规定：（1）一般来说，400v发电机定子绕组绝缘电阻的测试标准是根据国家标准或行业标准来执行的。
通常绝缘电阻值应该在一定范围内，超出范围即属于异常情况。
400v发电机定子绕组绝缘电阻400V发电机定子绕组的绝缘电阻是指定子绕组与大地之间的电阻。
绝缘电阻的大小直接影响着发电机的安全性能和运行稳定性，因此对于发电机的绝缘电阻进行定期检测和维护是非常必要的。
我们需要了解绝缘电阻的定义和作用。
绝缘电阻是指绕组与绕组之间或绕组与大地之间的电阻，用来衡量绕组绝缘材料的绝缘性能。
它能够阻止电流在绕组之间或绕组与大地之间的泄漏，从而保证发电机的正常运行。
绝缘电阻越大，说明绕组的绝缘性能越好，发电机的安全性能也越高。
那么，如何测试400V发电机定子绕组的绝缘电阻呢？一般来说，可以使用绝缘电阻测试仪进行测试。
测试时，先将测试仪的电压调整到合适的范围（通常为500V），然后将测试仪的电极分别接触到绕组和大地上，记录下测试仪显示的电阻数值。
根据国际电工委员会（IEC）的规定，400V发电机定子绕组的绝缘电阻应该在几兆欧姆以上，一般要求不低于2兆欧姆。
如果测试结果低于这个数值，就说明绕组的绝缘性能存在问题，需要进行修复或更换。
绝缘电阻的大小受到多种因素的影响，如绕组材料的质量、温度、湿度等。
因此，在进行绝缘电阻测试时，需要注意以下几点：测试时应该保持环境的干燥，避免湿度对测试结果的影响。
湿度过高会导致绝缘电阻下降，影响测试的准确性。
测试时应注意绕组温度。
由于温度会影响绝缘材料的电阻特性，测试时应将绕组的温度控制在正常运行温度范围内，以保证测试结果的准确性。
绝缘电阻测试还应该考虑到测试仪的精度和准确性。
在测试时，应选择质量可靠、精度高的测试仪器，并进行定期的校准和维护，以确保测试结果的可靠性。
绝缘电阻的测试不仅可以在发电机运行前进行，也应该在定期维护和检修时进行。
通过定期测试绝缘电阻，可以及时发现绕组绝缘存在的问题，避免因绝缘故障而导致的电机损坏甚至事故发生。
除了测试绝缘电阻，我们还可以通过其他方法来提高发电机绕组的绝缘性能。
例如，可以加强绕组的绝缘设计，选择合适的绝缘材料，提高绝缘材料的质量等。
汽轮发电机定子线圈绝缘标准
汽轮发电机定子线圈绝缘标准如下：
1. 绝缘电阻：发电机定子绕组绝缘电阻应不小于100MΩ，测试电压为500V。
2. 极化指数：10分钟对1分钟的绝缘电阻比值，即极化指数应不小于2。
3. 直流电阻：定子绕组各相直流电阻值在冷态下，任何两相直流电阻之差，排除由于引线长度不同而引起的误差后，不超过其最小值的%。
4. 绝缘电阻差异倍数：各相绝缘电阻差异倍数不大于2。
5. 比较测试：将所测的绝缘电阻值与相近条件下（温度、湿度）的初次值和制造厂家提供的交接实验数值，或上次大修时测得的结果进行比较，若低于前者的1/3~1/5，则应查明原因予以消除。
并且，其绝缘吸收比
（R60/R15）应不小于。
这些标准都是为了保证汽轮发电机定子线圈的绝缘性能达到一定的要求，以确保发电机的正常运行和安全性。
以上数据仅供参考，实际标准可能因不同的发电机型号、生产厂家和运行环境而有所不同，具体应以厂家提供的信息为准。
44水电抽水蓄能Hydropower and Pumped Storage第9卷 第6期（总第52期）2023年12月20日Vol.9 No.6(Ser.52) Dec.,20,20230 引言测量绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘油严重劣化、绝缘击穿和严重热老化等缺陷[1]。
发电机在投运前必须进行定子绕组绝缘电阻测量试验，准确测量发电机定子绕组的绝缘参数，对于发电机能否投入运行以及日后的安全稳定运行都非常重要[2]。
某电站安装了2台700MW 蒸发冷却机组，机组号分别为27F 、28F ，2022年11月21日，测量27F 定子绕组绝缘电阻时，发现测量值偏低，定子绕组绝缘电阻为4.07M Ω，吸收比为1.04，不满足规程要求[3]。
1 发电机定子绕组蒸发冷却系统发电机定子绕组采用定子线棒密闭自循环蒸发冷却，按照冷却介质的流动方向，主要为：回液管、下集液环管、下绝缘引流管、定子线棒、上绝缘引流管、上集汽环管、上导流管、冷凝器，以及管路内部充入适量的冷却介质等，同时各冷却单元通过冷凝器上部的均压管连接成整体，形成蒸发冷却循环回路[4][5]，如图1所示。
其中，上集汽环管通过与上导流管的法兰处辫子接地，下集液环管通过引出线接至下风洞接地铜排处，如图2所示。
2 定子绕组绝缘电阻测量原理蒸发冷却系统采用绝缘性能好的冷却介质，测量定子绕组绝缘电阻时，测量方法分为不接屏蔽端测量和接屏蔽端测量两种。
回液管冷凝器上导流管上集汽环管下集液环管上绝缘引流管下绝缘引流管定子线棒图1 蒸发冷却系统结构图Figure 1 Structure chart of evaporative cooling system2.1 不接屏蔽端定子绕组绝缘电阻测量原理当上集汽环管、下集液环管不接仪器屏蔽端时，测量原理图如图3所示，R x 为定子绕组绝缘电阻，R y 上为定子绕组对上集汽环管绝缘电阻，R y 下为定子绕组对下集液环管绝缘电阻，R y 上、R y 下的大小会影响到绝缘电阻测量的准确度。
选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。
2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。
(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。
两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。
(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。
测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。
2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。
测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。
每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。
发电机测绝缘发电机定子绝缘测量的条件如下：1）检查发电机出口主开关2701已断开，发电机解列，定子、转子无电压电流 2）检查灭磁开关FMK已断开 3）检查高厂变出口601A、B拉开4）将发电机中性点接地刀闸20010拉开5）将发电机出口ＹＨ小车拉出，并取出其二次侧保险（YH一次侧接地）发电机定子绝缘测量的接线方式：5）测量地点选择在发电机中性点开关处（水摇表“线路”接口处）6）将水摇表“机座”接口与汇水管接地刀闸对地电阻为0处相连，发电机汇水管出线连接在水摇表“汇水管”接口上，水摇表“线路”接口与发电机中性点的发电机侧相连，水摇表接通220V交流电源测量，按下测量开关，记录R15，R60的电阻值及R60/R15的值并记录 7）通常按规程规定发电机的定子绕组绝缘的吸收比R60/R15≥1.3，与上次比较不应低于上次的1/3～1/51.1.1 发电机绝缘电阻测定1.1.1.1 发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻值，并记入绝缘记录簿。
若发变组回路无工作，且停机时间不超过72小时，起动前可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较，若阻值出现异常，应立即汇报领导，检查处理。
1.1.1.2 发电机定子绝缘电阻在不通水的情况下，由维护人员测量。
1.1.1.3 在定子通水情况下，应用水冷发电机绝缘电阻仪测量。
测量前应检查发电机中性点刀闸及出口PT拉开，汽轮发电机组在静止或盘车状态，断开汇水管接地小刀闸，用万用表测量汇水管与绕组间的阻值应≥100KΩ，汇水管对地的阻值应≥30KΩ，并记录测量时的环境温度。
测绝缘结束后应合上汇水管接地小刀闸。
1.1.1.4 发电机定子绕组的绝缘电阻值最小不得低于1MΩ。
但在相同的绕组温度和氢气湿度下，不应降低到前次测量值的1/3～1/5。
1.1.1.5 发电机转子绕组绝缘电阻应用500V摇表测量，在发电机转子接地检测碳刷安装处的发电机转子处，测量发电机转子绝缘。
