电机绝缘电阻测量方法

万用表测绝缘电阻方法绝缘电阻是指电气设备或电气元件之间的绝缘材料对电流的阻碍能力。

绝缘电阻测试是电气设备的重要测试之一，它可用于评估设备是否具备良好的绝缘性能，以确保设备在正常工作过程中不会发生电气故障和火灾等安全隐患。

万用表是一种非常常用的电气测试工具，它可以用来测试各种电气参数，包括绝缘电阻。

本文将介绍使用万用表测绝缘电阻的方法。

1.准备工作在进行绝缘电阻测试之前，首先需要准备好以下工具和设备：-万用表：要确保万用表的电池电量充足，以及对绝缘电阻进行合适的量程选择。

-测试线缆和夹子：用于将万用表与被测试设备的电极连接。

-被测试设备：比如绝缘电缆、继电器、电机等。

2.连接电路将被测设备的电源线与绝缘电阻接入电路。

具体操作步骤如下：-将测量线缆的一端连接到万用表上的绝缘电阻测试插孔上。

-将夹子的一端连接到万用表上的COM插孔，将另一端连接到被测设备的接地点。

确保连接牢固且导电良好。

-用另外一个线缆将万用表的VΩ端连接到被测设备的绝缘外壳上，即接地点。

3.设置测试参数打开万用表，并按照以下步骤设置测试参数：-选择正确的测量量程：根据被测设备的绝缘电阻范围选择合适的量程，一般常用的测量量程有200Ω,2kΩ,20kΩ,200kΩ和2MΩ等。

-设定测试电压：根据被测设备的电压等级选择合适的测试电压，一般常用的测试电压有500V,1000V和2500V等。

4.进行测试完成上述准备工作后，可以开始进行绝缘电阻测试了。

具体操作步骤如下：-将万用表的测试电压设置为0V，然后关闭电源开关，等待被测设备的电压降至0V。

-开始测试前，确保测试环境无电气干扰，以免干扰测试结果。

-打开电源开关，使被测设备处于工作状态，同时将万用表的测试电压设置为预定的测试电压。

-按下万用表上的测试按钮，开始进行绝缘电阻测试。

万用表将在被测设备的绝缘上施加测试电压，并测量电阻值。

-等待一段时间，直至万用表上显示出稳定的绝缘电阻值。

这个过程通常需要一段时间，具体取决于被测设备的绝缘性能和测试电压的大小。

电机绝缘电阻测量方法
电机绝缘电阻测试是电机维修和保养中的一个重要步骤，通过测试电机绝缘电阻情况可以有效地评估电机的绝缘质量，预防因电机绝缘损坏导致的设备故障和人员伤害。

本文就围绕“电机绝缘电阻测量方法”进行详细介绍，让大家了解并掌握这一重要的测试技术。

第一步，准备测试仪器。

进行电机绝缘电阻测试时需要准备多用表或万用表、电流电压源、电池、测试线等仪器设备。

第二步，开展测试前的准备工作。

首先需要确保测试时与电机相连的外置设备、接地导线等有剪断，以避免电机带电。

然后将电源开关关闭，并将电机分接器拆下，与电机分离。

接着将多用表或万用表置于200MΩ检测档，将电流电压源改为电压输出模式，并将输出电压调至500V。

第三步，测试电机绝缘电阻。

将测试线的两个夹子分别连接电机绕组两端，然后接通电源，输出电压电流，记录电表读数，即为电机的绝缘电阻值。

在进行测试时需要注意，测试线应与金属物体保持一定距离，以避免产生电晕放电。

第四步，评估测试结果。

当电机的绝缘电阻值高于标准值时，说明电机的绝缘质量较好；反之，如果电机绝缘电阻值低于标准值，说明电机存在绝缘漏电现象，需要重视并及时进行维修处理。

总而言之，通过了解电机绝缘电阻测试方法，可以提高我们对于电机的安全运行保障，并预防电机损坏和安全事故的发生。

因此，对于电机维修和保养人员来说，掌握并严格执行这一测试流程是十分必要的。

电动机绝缘电阻的测量一、实验目的(1) 熟悉绝缘摇表的原理和使用方法。

(2) 掌握绝缘电阻测量的接线和实验中要注意的事项。

二、实验接线图及仪表设备 1、实验接线图见实验步骤2、仪表设备摇表一块；电机一台；三、实验内容及步骤(1) 实验项目：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。

(2) 实验步骤：1、实验前要选择合适电压等级的绝缘电阻摇表，然后检查摇表是否正常。

方法是：将摇表放在水平位置，将摇表的L端子与E端子开路，摇动把手到额定转速(一般120r／min)此时指针应指向“∞”；用线短接L端子与E端子，轻摇把手，指针应指“0”(注意轻摇以免打坏表针)。

四、注意事项(1) 摇表的L及E端的引出线不要靠在一起，要保持一定距离。

(2) 对于大电容量被试品(发电机、大型变压器、较长电力电缆)测量结束前必须先把摇表从测量回路断开，才能停止转动。

以免损坏摇表。

(3) 在测量结束，停止转动绝缘摇表后，要对被试品接地放电。

(4) 测量电容量较大的试品时还应注意，最初充电电流很大，因而摇表指示值很小，但这并不表示被试物绝缘不好，必须经较长时间，才能得到它的正确结果。

如果一个教师仅仅满足于获得经验而不对经验进行深入的思考，那么，即使是有“20年的教学经验，也许只是一年工作的20次重复；除非……善于从经验反思中吸取教益，否则就不可能有什么改进”。

他可能永远只能停留在一个新手型教师的水准上。

我国著名心理学家林崇德也提出“优秀教师=教学过程+反思”的成长模式。

叶澜教授说：一个教师写一辈子教案难以成为名师，但如果写三年反思则有可能成为名师。

我将从教学和班级管理这两大板块对我的实习进行反思。

一、教学1.备课一堂合格的语文课少不了课前充分的备课，一堂优质的语文课其课前备课花费的心力和时间更不用说了。

因此在上课前要根据课标、教材、学情等要进行充分的备课。

在实习期间，我都会提前进行备课，不一定按规范的格式落实到纸上，但一定在脑海里进行教学过程演练。

电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。

电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。

本文将介绍几种常用的电机绝缘电阻测量方法。

一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。

其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。

3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取直流电压表上的绝缘电阻值。

使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。

2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。

3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。

二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。

其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线相连接，将负极接地。

3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取交流电压表上的绝缘电阻值。

与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。

三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。

它通过使用双臂电桥来测量电机的绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

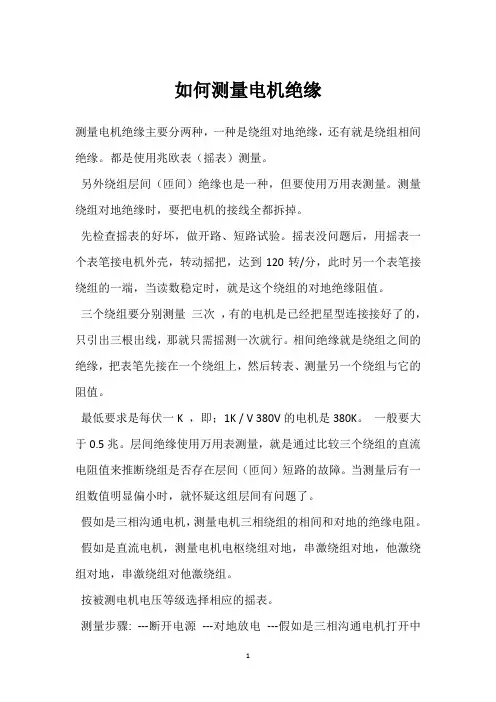

如何测量电机绝缘
测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。

都是使用兆欧表（摇表）测量。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

测量绕组对地绝缘时，要把电机的接线全都拆掉。

先检查摇表的好坏，做开路、短路试验。

摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

最低要求是每伏一K ，即；1K / V 380V的电机是380K。

一般要大于0.5兆。

层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来推断绕组是否存在层间（匝间）短路的故障。

当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

假如是三相沟通电机，测量电机三相绕组的相间和对地的绝缘电阻。

假如是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。

按被测电机电压等级选择相应的摇表。

测量步骤: ---断开电源---对地放电---假如是三相沟通电机打开中
心点（假如可以）---假如是直流电机，提起电刷。

---用摇表分别检测相间和对地绝缘电阻---对地放电---恢复线路---记录绝缘电阻，及环境温度在案。

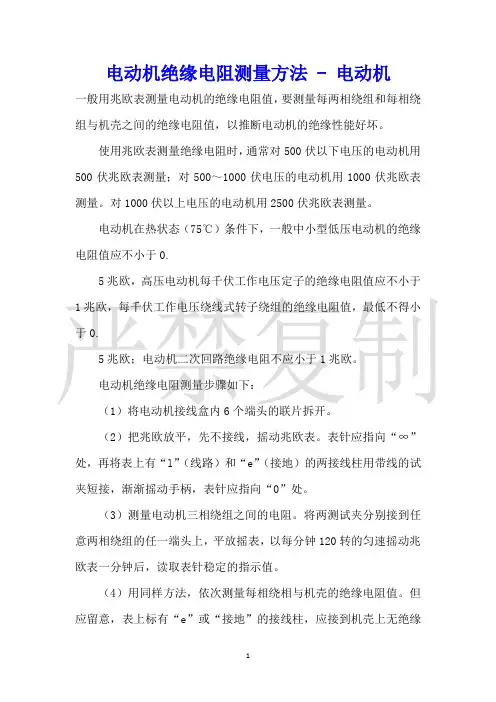

电动机绝缘电阻测量方法 - 电动机一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以推断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，渐渐摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应留意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

绝缘电阻值一般是依据电机电压等级不同，范围也有不同。

A、6KV电动机应使用1000V--2500V摇表测绝缘电阻，其值不应低于6MΩ。

B、380V电动机使用500V摇表测量绝缘电阻,其值不应低于0.5MΩ。

C、容量为500KW以上的电动机吸取比R60"/R15"不得小于1.3，且与前次相同条件上比较，不低于前次测得值的1/2，低于此值应汇报有关领导。

另外，电动机停用超过7天以上时，启动前应测绝缘，备用电机每月测绝缘一次。

电动机发生淋水进汽等特别状况时启动前必需测定绝缘。

电动机测绝缘方法及注意事项电动机是现代机械化生产过程中常用的动力源，正常工作时需要维持良好的绝缘性能。

电动机绝缘性能的可靠性，不仅关系到电机的正常运转，也关乎到人身安全。

对电动机的绝缘性能进行测量和检测非常重要。

本文将从电动机绝缘性能的测量方法和注意事项两个方面展开详细描述。

一、电动机绝缘性能的测量方法测量电动机绝缘性能有多种方法，下面介绍比较常用的几种方法。

1、绝缘电阻测试法绝缘电阻测试法是一种较为简便的电动机绝缘性能测量方法，常用的设备是万用表或绝缘电阻测试器。

测试方法是将万用表或绝缘电阻测试器的电极分别接在电动机的绕组和地，测量绝缘电阻的值。

通常情况下，电机的绝缘电阻值应该大于数十兆欧姆。

如果电机的绝缘电阻比预期值低，则表明电机的绝缘性能存在问题，需要进一步检修。

2、绕组电容测试法绕组电容测试法是一种测量电动机绝缘性能的高精度方法，通常采用的测试仪器是绝缘电阻测试器或介电常数测试仪。

这种测试法的核心是测量电动机绕组的电容值，通过电容值对电动机的绝缘性能进行评估。

绕组电容测试法适用于对高压电机或中小型电机绝缘性能进行测试。

3、局放测试法局放测试法是一种能够精确评估电动机绝缘性能的测试方法。

其原理是利用电场效应和载波效应，测量电动机内部放电的强度和时序特征。

局放测试可以评估电动机的局部放电强度值、放电时序和放电位置，有助于快速发现电动机绝缘存在的潜在问题。

二、电动机绝缘性能测量过程中的注意事项进行电动机绝缘性能测量时需要注意以下几点。

1、测量前进行电气断电电动机绝缘性能测试前，必须拔掉电源插头，并采取其他安全措施。

断电操作可有效避免电机绕组进入有害电压的危险。

2、测量仪器需合适电动机绝缘性能测量仪器需要与测量要求相匹配。

低压电机可以使用手持电池万用表进行测试，而高压电机需要使用绝缘电阻测试仪进行测试。

正确选择测量仪器可提高测量准确度，并更好地满足不同电机应用的要求。

3、测试时请注意保持电机干燥测量电动机绝缘性能时，需要注意保持电机、测量仪器和环境相对干燥，以确保测量结果准确无误。

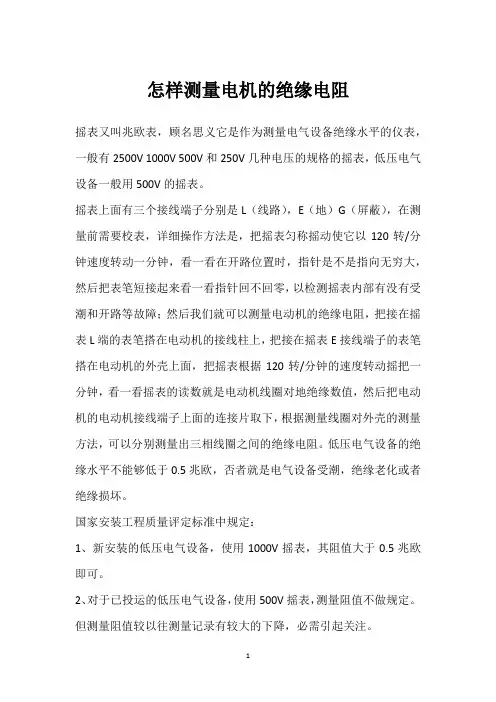

怎样测量电机的绝缘电阻
摇表又叫兆欧表，顾名思义它是作为测量电气设备绝缘水平的仪表，一般有2500V 1000V 500V和250V几种电压的规格的摇表，低压电气设备一般用500V的摇表。

摇表上面有三个接线端子分别是L（线路），E（地）G（屏蔽），在测量前需要校表，详细操作方法是，把摇表匀称摇动使它以120转/分钟速度转动一分钟，看一看在开路位置时，指针是不是指向无穷大，然后把表笔短接起来看一看指针回不回零，以检测摇表内部有没有受潮和开路等故障；然后我们就可以测量电动机的绝缘电阻，把接在摇表L端的表笔搭在电动机的接线柱上，把接在摇表E接线端子的表笔搭在电动机的外壳上面，把摇表根据120转/分钟的速度转动摇把一分钟，看一看摇表的读数就是电动机线圈对地绝缘数值，然后把电动机的电动机接线端子上面的连接片取下，根据测量线圈对外壳的测量方法，可以分别测量出三相线圈之间的绝缘电阻。

低压电气设备的绝缘水平不能够低于0.5兆欧，否者就是电气设备受潮，绝缘老化或者绝缘损坏。

国家安装工程质量评定标准中规定：
1、新安装的低压电气设备，使用1000V摇表，其阻值大于0.5兆欧即可。

2、对于已投运的低压电气设备，使用500V摇表，测量阻值不做规定。

但测量阻值较以往测量记录有较大的下降，必需引起关注。

绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。

在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。

本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。

一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。

2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。

3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。

二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。

不同设备适用于不同的测量场景和要求。

2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。

三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。

2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。

确保连接牢固，不松动。

3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。

通常是开启电源，选择测试范围和时间等参数，开始测量。

若使用电桥法测量，需先进行零位校准。

4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。

若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。

总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。

同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。
