2、电机绝缘电阻测量方法

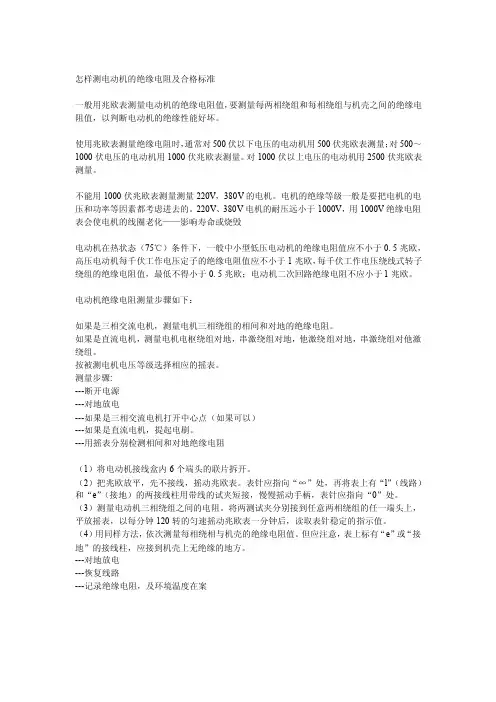

怎样测电动机的绝缘电阻及合格标准一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

不能用1000伏兆欧表测量测量220V，380V的电机。

电机的绝缘等级一般是要把电机的电压和功率等因素都考虑进去的。

220V、380V电机的耐压远小于1000V，用1000V绝缘电阻表会使电机的线圈老化——影响寿命或烧毁电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0. 5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：如果是三相交流电机，测量电机三相绕组的相间和对地的绝缘电阻。

如果是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。

按被测电机电压等级选择相应的摇表。

测量步骤:---断开电源---对地放电---如果是三相交流电机打开中心点（如果可以）---如果是直流电机，提起电刷。

---用摇表分别检测相间和对地绝缘电阻（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

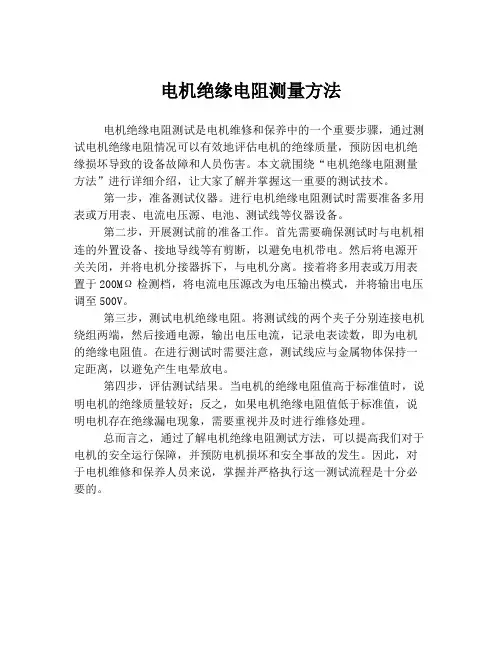

电机绝缘电阻测量方法
电机绝缘电阻测试是电机维修和保养中的一个重要步骤，通过测试电机绝缘电阻情况可以有效地评估电机的绝缘质量，预防因电机绝缘损坏导致的设备故障和人员伤害。

本文就围绕“电机绝缘电阻测量方法”进行详细介绍，让大家了解并掌握这一重要的测试技术。

第一步，准备测试仪器。

进行电机绝缘电阻测试时需要准备多用表或万用表、电流电压源、电池、测试线等仪器设备。

第二步，开展测试前的准备工作。

首先需要确保测试时与电机相连的外置设备、接地导线等有剪断，以避免电机带电。

然后将电源开关关闭，并将电机分接器拆下，与电机分离。

接着将多用表或万用表置于200MΩ检测档，将电流电压源改为电压输出模式，并将输出电压调至500V。

第三步，测试电机绝缘电阻。

将测试线的两个夹子分别连接电机绕组两端，然后接通电源，输出电压电流，记录电表读数，即为电机的绝缘电阻值。

在进行测试时需要注意，测试线应与金属物体保持一定距离，以避免产生电晕放电。

第四步，评估测试结果。

当电机的绝缘电阻值高于标准值时，说明电机的绝缘质量较好；反之，如果电机绝缘电阻值低于标准值，说明电机存在绝缘漏电现象，需要重视并及时进行维修处理。

总而言之，通过了解电机绝缘电阻测试方法，可以提高我们对于电机的安全运行保障，并预防电机损坏和安全事故的发生。

因此，对于电机维修和保养人员来说，掌握并严格执行这一测试流程是十分必要的。

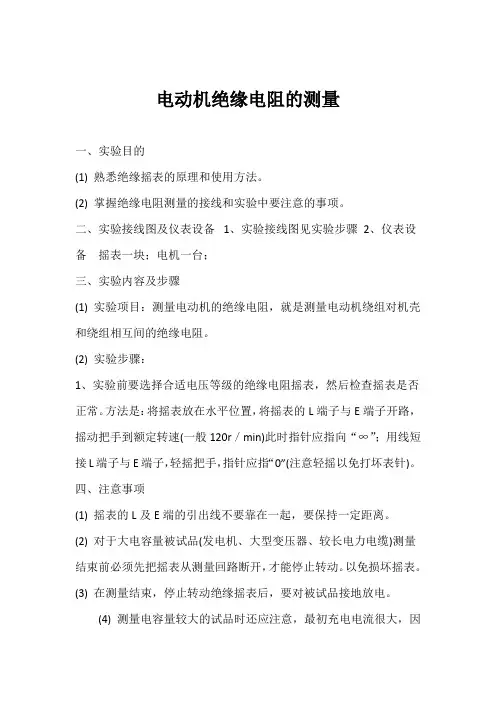

电动机绝缘电阻的测量一、实验目的(1) 熟悉绝缘摇表的原理和使用方法。

(2) 掌握绝缘电阻测量的接线和实验中要注意的事项。

二、实验接线图及仪表设备 1、实验接线图见实验步骤2、仪表设备摇表一块；电机一台；三、实验内容及步骤(1) 实验项目：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。

(2) 实验步骤：1、实验前要选择合适电压等级的绝缘电阻摇表，然后检查摇表是否正常。

方法是：将摇表放在水平位置，将摇表的L端子与E端子开路，摇动把手到额定转速(一般120r／min)此时指针应指向“∞”；用线短接L端子与E端子，轻摇把手，指针应指“0”(注意轻摇以免打坏表针)。

四、注意事项(1) 摇表的L及E端的引出线不要靠在一起，要保持一定距离。

(2) 对于大电容量被试品(发电机、大型变压器、较长电力电缆)测量结束前必须先把摇表从测量回路断开，才能停止转动。

以免损坏摇表。

(3) 在测量结束，停止转动绝缘摇表后，要对被试品接地放电。

(4) 测量电容量较大的试品时还应注意，最初充电电流很大，因而摇表指示值很小，但这并不表示被试物绝缘不好，必须经较长时间，才能得到它的正确结果。

如果一个教师仅仅满足于获得经验而不对经验进行深入的思考，那么，即使是有“20年的教学经验，也许只是一年工作的20次重复；除非……善于从经验反思中吸取教益，否则就不可能有什么改进”。

他可能永远只能停留在一个新手型教师的水准上。

我国著名心理学家林崇德也提出“优秀教师=教学过程+反思”的成长模式。

叶澜教授说：一个教师写一辈子教案难以成为名师，但如果写三年反思则有可能成为名师。

我将从教学和班级管理这两大板块对我的实习进行反思。

一、教学1.备课一堂合格的语文课少不了课前充分的备课，一堂优质的语文课其课前备课花费的心力和时间更不用说了。

因此在上课前要根据课标、教材、学情等要进行充分的备课。

在实习期间，我都会提前进行备课，不一定按规范的格式落实到纸上，但一定在脑海里进行教学过程演练。

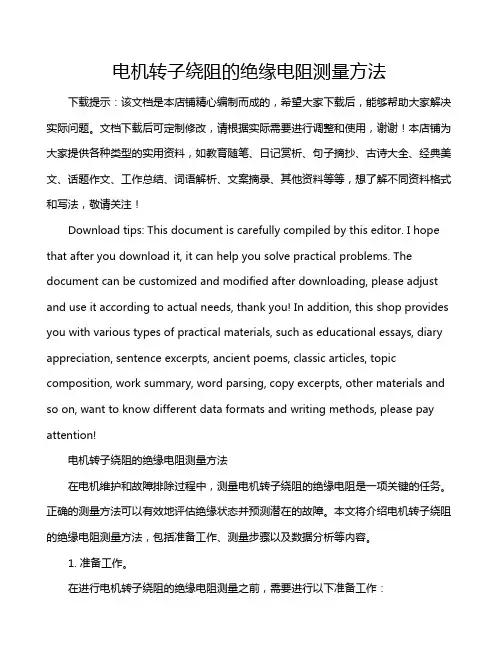

电机转子绕阻的绝缘电阻测量方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电机转子绕阻的绝缘电阻测量方法在电机维护和故障排除过程中，测量电机转子绕阻的绝缘电阻是一项关键的任务。

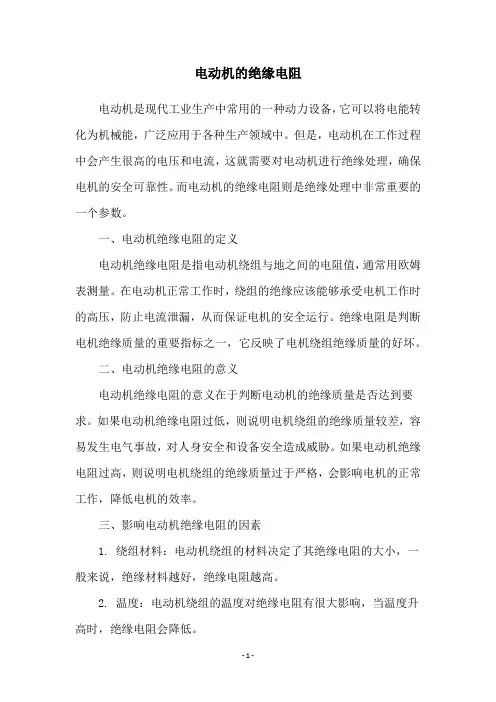

电动机的绝缘电阻电动机是现代工业生产中常用的一种动力设备，它可以将电能转化为机械能，广泛应用于各种生产领域中。

但是，电动机在工作过程中会产生很高的电压和电流，这就需要对电动机进行绝缘处理，确保电机的安全可靠性。

而电动机的绝缘电阻则是绝缘处理中非常重要的一个参数。

一、电动机绝缘电阻的定义电动机绝缘电阻是指电动机绕组与地之间的电阻值，通常用欧姆表测量。

在电动机正常工作时，绕组的绝缘应该能够承受电机工作时的高压，防止电流泄漏，从而保证电机的安全运行。

绝缘电阻是判断电机绝缘质量的重要指标之一，它反映了电机绕组绝缘质量的好坏。

二、电动机绝缘电阻的意义电动机绝缘电阻的意义在于判断电动机的绝缘质量是否达到要求。

如果电动机绝缘电阻过低，则说明电机绕组的绝缘质量较差，容易发生电气事故，对人身安全和设备安全造成威胁。

如果电动机绝缘电阻过高，则说明电机绕组的绝缘质量过于严格，会影响电机的正常工作，降低电机的效率。

三、影响电动机绝缘电阻的因素1. 绕组材料：电动机绕组的材料决定了其绝缘电阻的大小，一般来说，绝缘材料越好，绝缘电阻越高。

2. 温度：电动机绕组的温度对绝缘电阻有很大影响，当温度升高时，绝缘电阻会降低。

3. 潮湿度：电动机绕组处于潮湿环境中时，绝缘电阻也会降低。

4. 污染：电动机绕组表面的污染物也会对绝缘电阻产生影响，表面污染越严重，绝缘电阻越低。

5. 机械损伤：电动机绕组的机械损伤也会影响绝缘电阻，如划伤、磨损等。

四、如何测量电动机绝缘电阻1. 测量工具：需要使用专门的绝缘电阻测试仪器，一般是数字万用表或者绝缘电阻测试仪。

2. 测量方法：将电动机两端的绕组与地相连，然后在绕组的两端分别连接测试仪器的两个电极，根据测试仪器的指示读取电动机的绝缘电阻值。

3. 测量技巧：为了保证测试结果的准确性，应该在电机停机状态下进行测量，并且应该在相同的温度和湿度条件下进行测量。

五、维护电动机绝缘电阻的方法1. 定期检查：应该定期检查电动机的绝缘状态，发现问题及时处理。

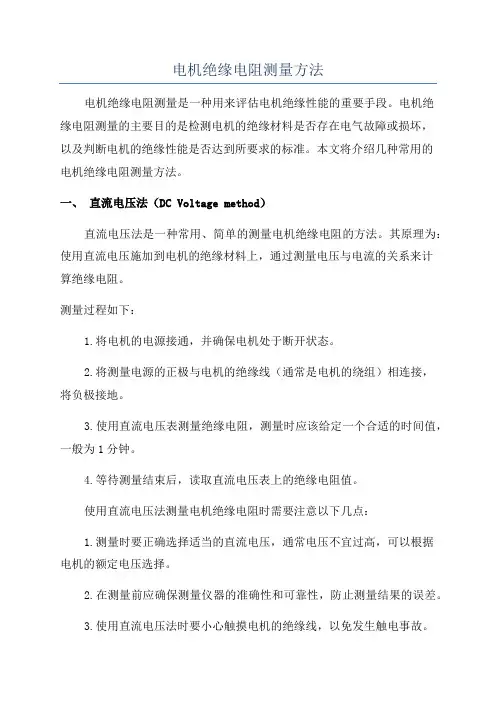

电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。

电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。

本文将介绍几种常用的电机绝缘电阻测量方法。

一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。

其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。

3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取直流电压表上的绝缘电阻值。

使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。

2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。

3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。

二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。

其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线相连接，将负极接地。

3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取交流电压表上的绝缘电阻值。

与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。

三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。

它通过使用双臂电桥来测量电机的绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

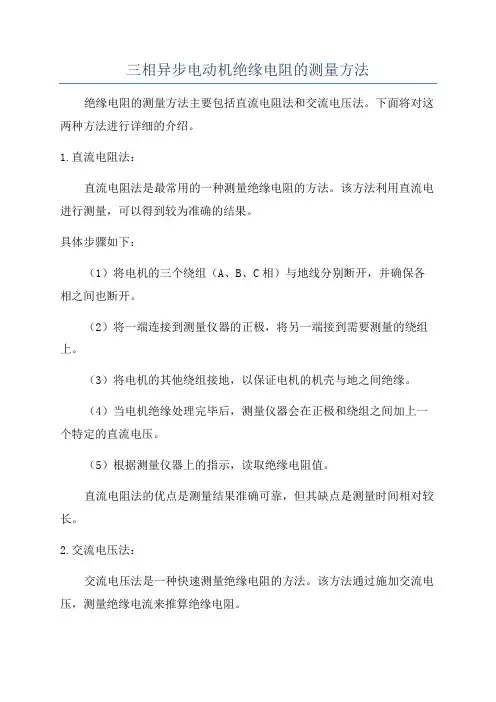

三相异步电动机绝缘电阻的测量方法绝缘电阻的测量方法主要包括直流电阻法和交流电压法。

下面将对这两种方法进行详细的介绍。

1.直流电阻法：直流电阻法是最常用的一种测量绝缘电阻的方法。

该方法利用直流电进行测量，可以得到较为准确的结果。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。

（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。

（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。

（5）根据测量仪器上的指示，读取绝缘电阻值。

直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。

2.交流电压法：交流电压法是一种快速测量绝缘电阻的方法。

该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。

（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。

（4）通过交流电流表测量电机绕组的接地电流。

（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。

交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。

需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。

此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。

综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。

在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。

绝缘电阻的测试标准与方法
一、测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
式中：
R：电机绝缘电阻（兆欧）
UN：电机额定电压（V）
PN：电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
式中：
RMC：冷态电阻考核值（兆欧）
T：测量时绕组的温度（℃）
U：绕组额定电压（V）.
二、测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。
