电动机绝缘电阻测量

电动机绝缘电阻的测量一、实验目的(1) 熟悉绝缘摇表的原理和使用方法。

(2) 掌握绝缘电阻测量的接线和实验中要注意的事项。

二、实验接线图及仪表设备 1、实验接线图见实验步骤2、仪表设备摇表一块；电机一台；三、实验内容及步骤(1) 实验项目：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。

(2) 实验步骤：1、实验前要选择合适电压等级的绝缘电阻摇表，然后检查摇表是否正常。

方法是：将摇表放在水平位置，将摇表的L端子与E端子开路，摇动把手到额定转速(一般120r／min)此时指针应指向“∞”；用线短接L端子与E端子，轻摇把手，指针应指“0”(注意轻摇以免打坏表针)。

四、注意事项(1) 摇表的L及E端的引出线不要靠在一起，要保持一定距离。

(2) 对于大电容量被试品(发电机、大型变压器、较长电力电缆)测量结束前必须先把摇表从测量回路断开，才能停止转动。

以免损坏摇表。

(3) 在测量结束，停止转动绝缘摇表后，要对被试品接地放电。

(4) 测量电容量较大的试品时还应注意，最初充电电流很大，因而摇表指示值很小，但这并不表示被试物绝缘不好，必须经较长时间，才能得到它的正确结果。

如果一个教师仅仅满足于获得经验而不对经验进行深入的思考，那么，即使是有“20年的教学经验，也许只是一年工作的20次重复；除非……善于从经验反思中吸取教益，否则就不可能有什么改进”。

他可能永远只能停留在一个新手型教师的水准上。

我国著名心理学家林崇德也提出“优秀教师=教学过程+反思”的成长模式。

叶澜教授说：一个教师写一辈子教案难以成为名师，但如果写三年反思则有可能成为名师。

我将从教学和班级管理这两大板块对我的实习进行反思。

一、教学1.备课一堂合格的语文课少不了课前充分的备课，一堂优质的语文课其课前备课花费的心力和时间更不用说了。

因此在上课前要根据课标、教材、学情等要进行充分的备课。

在实习期间，我都会提前进行备课，不一定按规范的格式落实到纸上，但一定在脑海里进行教学过程演练。

电机绝缘电阻测试标准电机绝缘电阻测试是电气设备检测中的一项重要内容，其标准化测试过程对于确保电机运行安全和可靠性具有重要意义。

本文将介绍电机绝缘电阻测试的标准要求和测试方法，以供相关人员参考和遵循。

首先，电机绝缘电阻测试的标准要求包括测试环境、测试设备、测试方法和测试结果的评定。

在进行测试前，应确保测试环境干燥、无尘、无腐蚀性气体和无温度变化。

测试设备应符合国家标准，保证测试的准确性和可靠性。

测试方法应按照相应的标准规程进行，包括测试电压、测试时间、测试电路等方面的要求。

测试结果的评定应根据标准规定的电阻值范围进行，以确定电机的绝缘状况是否合格。

其次，电机绝缘电阻测试的具体方法包括使用绝缘电阻测试仪进行测试，测试过程中应注意以下几点。

首先，应将电机的绕组全部接地，以确保测试的准确性。

其次，应根据电机的额定电压选择合适的测试电压，并在测试过程中保持稳定。

最后，应根据测试结果评定电机的绝缘状况，确定是否合格。

在实际测试中，还需要注意一些常见问题和解决方法。

例如，如果测试结果不符合标准要求，可能是由于测试环境不合适、测试设备故障或电机本身存在绝缘问题。

此时，需要及时排除故障，重新进行测试，直到测试结果符合标准要求为止。

总之，电机绝缘电阻测试是电气设备检测中不可或缺的一项内容，其标准化测试过程对于确保电机运行安全和可靠性至关重要。

只有严格按照标准要求进行测试，并及时处理测试过程中出现的问题，才能保证电机的绝缘状况达到标准要求，从而确保电机的正常运行和使用安全。

希望本文能够对相关人员在进行电机绝缘电阻测试时提供一定的参考和帮助，使测试工作更加规范、准确和有效。

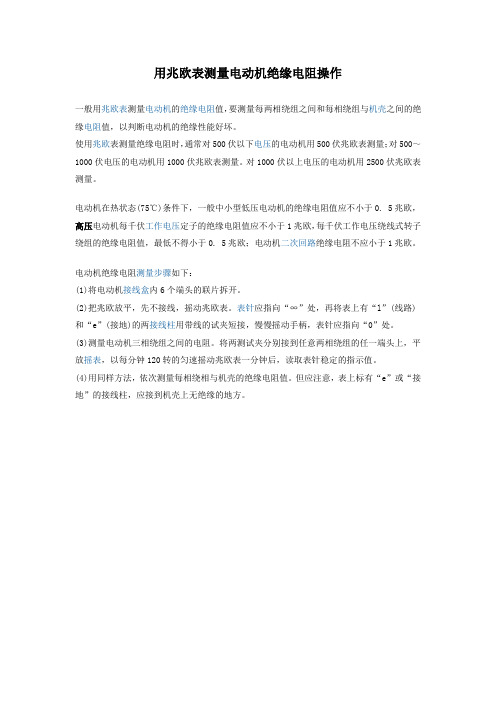

用兆欧表测量电动机绝缘电阻操作
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组之间和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

电动机在热状态(75℃)条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0. 5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：
(1)将电动机接线盒内6个端头的联片拆开。

(2)把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”(线路)和“e”(接地)的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

(3)测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

(4)用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

三相异步电动机绝缘电阻的测量方法绝缘电阻的测量方法主要包括直流电阻法和交流电压法。

下面将对这两种方法进行详细的介绍。

1.直流电阻法：直流电阻法是最常用的一种测量绝缘电阻的方法。

该方法利用直流电进行测量，可以得到较为准确的结果。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。

（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。

（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。

（5）根据测量仪器上的指示，读取绝缘电阻值。

直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。

2.交流电压法：交流电压法是一种快速测量绝缘电阻的方法。

该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。

具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。

（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。

（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。

（4）通过交流电流表测量电机绕组的接地电流。

（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。

交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。

需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。

此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。

综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。

在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。

电动机绝缘电阻测量方法 - 电动机一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以推断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，渐渐摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应留意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

绝缘电阻值一般是依据电机电压等级不同，范围也有不同。

A、6KV电动机应使用1000V--2500V摇表测绝缘电阻，其值不应低于6MΩ。

B、380V电动机使用500V摇表测量绝缘电阻,其值不应低于0.5MΩ。

C、容量为500KW以上的电动机吸取比R60"/R15"不得小于1.3，且与前次相同条件上比较，不低于前次测得值的1/2，低于此值应汇报有关领导。

另外，电动机停用超过7天以上时，启动前应测绝缘，备用电机每月测绝缘一次。

电动机发生淋水进汽等特别状况时启动前必需测定绝缘。

电动机测绝缘方法及注意事项电动机是现代机械化生产过程中常用的动力源，正常工作时需要维持良好的绝缘性能。

电动机绝缘性能的可靠性，不仅关系到电机的正常运转，也关乎到人身安全。

对电动机的绝缘性能进行测量和检测非常重要。

本文将从电动机绝缘性能的测量方法和注意事项两个方面展开详细描述。

一、电动机绝缘性能的测量方法测量电动机绝缘性能有多种方法，下面介绍比较常用的几种方法。

1、绝缘电阻测试法绝缘电阻测试法是一种较为简便的电动机绝缘性能测量方法，常用的设备是万用表或绝缘电阻测试器。

测试方法是将万用表或绝缘电阻测试器的电极分别接在电动机的绕组和地，测量绝缘电阻的值。

通常情况下，电机的绝缘电阻值应该大于数十兆欧姆。

如果电机的绝缘电阻比预期值低，则表明电机的绝缘性能存在问题，需要进一步检修。

2、绕组电容测试法绕组电容测试法是一种测量电动机绝缘性能的高精度方法，通常采用的测试仪器是绝缘电阻测试器或介电常数测试仪。

这种测试法的核心是测量电动机绕组的电容值，通过电容值对电动机的绝缘性能进行评估。

绕组电容测试法适用于对高压电机或中小型电机绝缘性能进行测试。

3、局放测试法局放测试法是一种能够精确评估电动机绝缘性能的测试方法。

其原理是利用电场效应和载波效应，测量电动机内部放电的强度和时序特征。

局放测试可以评估电动机的局部放电强度值、放电时序和放电位置，有助于快速发现电动机绝缘存在的潜在问题。

二、电动机绝缘性能测量过程中的注意事项进行电动机绝缘性能测量时需要注意以下几点。

1、测量前进行电气断电电动机绝缘性能测试前，必须拔掉电源插头，并采取其他安全措施。

断电操作可有效避免电机绕组进入有害电压的危险。

2、测量仪器需合适电动机绝缘性能测量仪器需要与测量要求相匹配。

低压电机可以使用手持电池万用表进行测试，而高压电机需要使用绝缘电阻测试仪进行测试。

正确选择测量仪器可提高测量准确度，并更好地满足不同电机应用的要求。

3、测试时请注意保持电机干燥测量电动机绝缘性能时，需要注意保持电机、测量仪器和环境相对干燥，以确保测量结果准确无误。

兆欧表测量电动机绝缘电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧选用摇表选用摇表电压等级时应注意，测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表2.测前检查a.测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。

试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“0”，否则说明摇表有故障，需要检修。

b被测对象的表面应清洁、干燥，以减小误差。

在测量前必须切断电源，并验电，并将被测设备充分放电，以防止发生人身和设备事故以及得到精确的测量结果。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。

电阻值大于0.5兆欧为合格。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

E接地，L分别接到三相绕组的首端，但应注意，表上标有“e”的接线柱，应接到机壳上无绝缘的地方。

以每分钟120转的匀速摇动一分钟后，读取表针稳定的指示值。

电阻值大于0.5兆欧为合格。

5.测后工作拆线时先将被测设备对地短路放电再停止摇表的转动。

未放电前禁止用手触及被测物或直接进行拆线工作，以防触电。

怎样测量电机的绝缘电阻
摇表又叫兆欧表，顾名思义它是作为测量电气设备绝缘水平的仪表，一般有2500V 1000V 500V和250V几种电压的规格的摇表，低压电气设备一般用500V的摇表。

摇表上面有三个接线端子分别是L（线路），E（地）G（屏蔽），在测量前需要校表，详细操作方法是，把摇表匀称摇动使它以120转/分钟速度转动一分钟，看一看在开路位置时，指针是不是指向无穷大，然后把表笔短接起来看一看指针回不回零，以检测摇表内部有没有受潮和开路等故障；然后我们就可以测量电动机的绝缘电阻，把接在摇表L端的表笔搭在电动机的接线柱上，把接在摇表E接线端子的表笔搭在电动机的外壳上面，把摇表根据120转/分钟的速度转动摇把一分钟，看一看摇表的读数就是电动机线圈对地绝缘数值，然后把电动机的电动机接线端子上面的连接片取下，根据测量线圈对外壳的测量方法，可以分别测量出三相线圈之间的绝缘电阻。

低压电气设备的绝缘水平不能够低于0.5兆欧，否者就是电气设备受潮，绝缘老化或者绝缘损坏。

国家安装工程质量评定标准中规定：
1、新安装的低压电气设备，使用1000V摇表，其阻值大于0.5兆欧即可。

2、对于已投运的低压电气设备，使用500V摇表，测量阻值不做规定。

但测量阻值较以往测量记录有较大的下降，必需引起关注。
