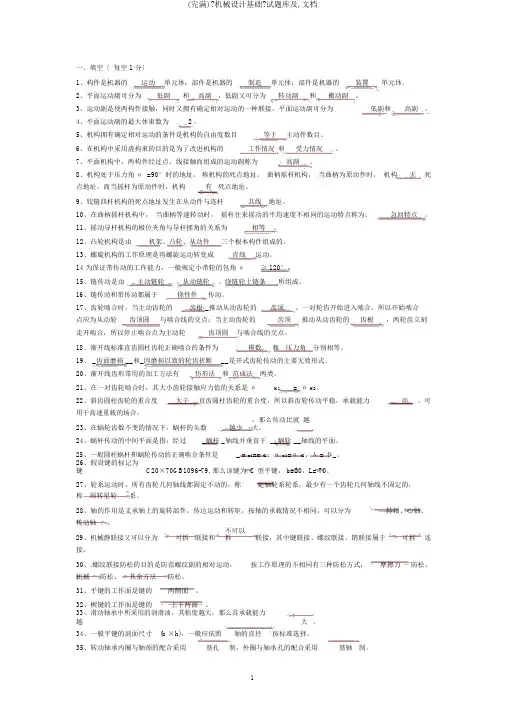

一、填空〔每空 1 分〕1、构件是机器的运动单元体；部件是机器的制造单元体；部件是机器的装置单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和搬动副。
3、运动副是使两构件接触，同时又拥有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大体束数为 2 。
5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。
7、平面机构中，两构件经过点、线接触而组成的运动副称为高副。
8、机构处于压力角α =90°时的地址，称机构的死点地址。
曲柄摇杆机构，当曲柄为原动件时，机构无死点地址，而当摇杆为原动件时，机构有死点地址。
9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往来摇动的平均速度不相同的运动特点称为：急回特点。
11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转变成直线运动。
14 为保证带传动的工作能力，一般规定小带轮的包角α≥ 120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根 _推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿立刻走开啮合，所以停止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
2019年整理机械设计基础试题及答案公布.doc 机械设计基础典型试题1⼀ .填空1.⼀平⾯铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。
2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，____B_______不应⼩于最⼩许⽤值。
（A）压⼒⾓（B）传动⾓（C）极位夹⾓4._____B______决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈_____⼤______，压⼒⾓愈_____⼩______ ，机构传动性能愈好。
6.采⽤螺纹联接时，若被联接件总厚度较⼤，且材料较软，在需要经常装卸的情况下，宜采⽤___B ___________________。
⽤于薄壁零件联接的螺纹，宜采⽤____D___________________。
(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三⾓形细⽛螺纹 (E) 三⾓形粗⽛螺纹 (F) 矩形螺纹7.国标规定，三⾓带有_YZABCDE__________七种类型，代号‘B2240’表⽰___B型基准长度2240mm____________________。
8.⼀对齿轮啮合时,两齿轮的________始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆9.齿轮传动的标准安装是指______分度圆与节圆重合____________________。
18.齿轮传动的重合度越⼤，表⽰同时参与啮合的轮齿对数___________-，齿轮传动也越__________。
10.⼀般来说，_______更能承受冲击，_____-更适合于较⾼的转速下⼯作。

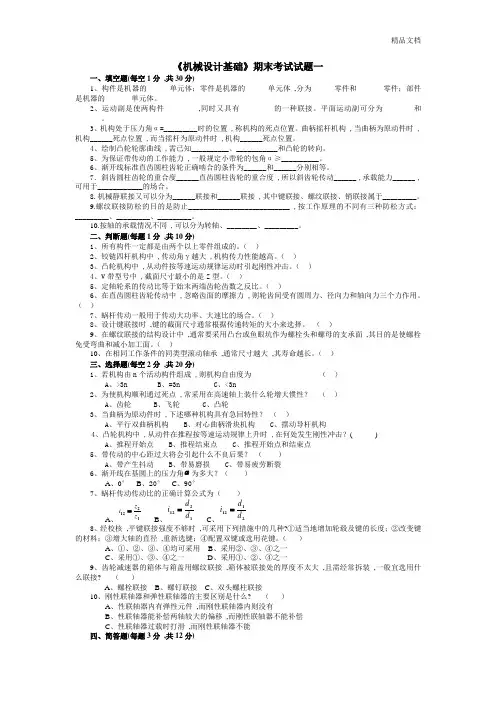

《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。
2、运动副是使两构件________ ,同时又具有_________的一种联接。
平面运动副可分为________和_______。
3、机构处于压力角α=_________时的位置 ,称机构的死点位置。
曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。
4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。
5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。
6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。
7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。
8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。
9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。
10.按轴的承载情况不同 ,可以分为转轴、________、_________。
二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。
（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。
（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。
（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。
（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。
湘潭大学硕士研究生招生考试《机械设计基础》（Ⅰ、Ⅱ）考试大纲一. 考试对象：参加全国硕士研究生入学考试，报考机械工程和动力工程与工程热物理等专业的考生。
二. 考试的目的：考核学生对《机械设计基础》的基本理论、基本方法的掌握情况和运用能力。
三. 考试的内容和要求：考试内容包括机械原理和机械设计两部分。
其中：A、机械原理部分；B、机械设计部分；两部分各占50%左右。
A、机械原理部分考试的内容和要求（一）、绪论考试内容：机械，机器，机构和构件等概念。
考试要求：理解机械，机器，机构和构件等概念。
（二）、机构的结构分析考试内容：运动副和运动链的概念，机构运动简图的绘制，机构具有确定运动的条件及机构自由度的计算，平面机构的组成原理，结构分类和结构分析，平面机构中的高副低代。
考试要求：了解机构的组成：构件，运动副，运动链。
掌握机构具有确定运动的条件（原动件数等于机构的自由度），机构自由度的计算（计算公式，复合铰链，局部自由度，虚约束），机构运动简图的绘制，结构分类，以及平面机构中高副低代的方法。
(三)、平面机构的运动分析考试内容：速度瞬心及三心定理的概念，用矢量方程图解法对复杂机构进行速度和加速度分析，用解析法作机构的运动分析。
考试要求：掌握速度瞬心的概念（包括绝对瞬心、相对瞬心和三心定理）；能用矢量方程图解法作机构的速度分析和加速度分析（包括速度多边形及加速度多边形的作法，利用速度影像及加速度影像求同一构件上不同点的速度及加速度）；能用解析法作机构的运动分析.(四)、平面机构的力分析考试内容：运动副中摩擦力的确定，考虑摩擦时机构的受力分析。
考试要求：理解运动副中的滑动和滚动摩擦（包括摩擦角、摩擦系数、当量摩擦角和当量摩擦系数等概念），运动副中的总反力（包括摩擦圆、摩擦锥）的概念，能在考虑摩擦时对机构进行受力分析。
(五)、机械效率及自锁考试内容：机械的效率及机械的自锁。
考试要求：理解驱动力、工作阻力、机械效率和机构自锁的概念，掌握机械系统效率的计算方法，能灵活运用自锁条件对机械进行分析。
