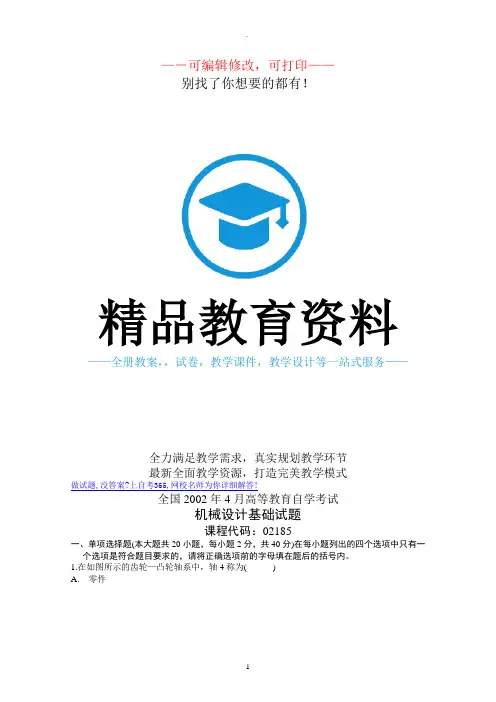

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式做试题,没答案?上自考365,网校名师为你详细解答!全国2002年4月高等教育自学考试机械设计基础试题课程代码：02185一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

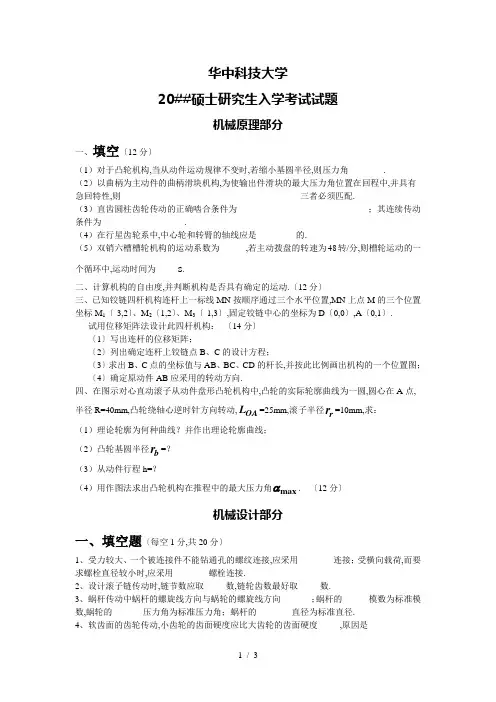

华中科技大学20##硕士研究生入学考试试题机械原理部分一、填空〔12分〕（1）对于凸轮机构,当从动件运动规律不变时,若缩小基圆半径,则压力角________.（2）以曲柄为主动件的曲柄滑块机构,为使输出件滑块的最大压力角位置在回程中,并具有急回特性,则_________________________________________三者必须匹配.（3）直齿圆柱齿轮传动的正确啮合条件为______________________________；其连续传动条件为___________________.（4）在行星齿轮系中,中心轮和转臂的轴线应是_________的.（5）双销六槽槽轮机构的运动系数为______,若主动拨盘的转速为48转/分,则槽轮运动的一个循环中,运动时间为_____s.二、计算机构的自由度,并判断机构是否具有确定的运动.〔12分〕三、已知铰链四杆机构连杆上一标线MN按顺序通过三个水平位置,MN上点M的三个位置坐标M1〔-3,2〕、M2〔1,2〕、M3〔-1,3〕,固定铰链中心的坐标为D〔0,0〕,A〔0,1〕.试用位移矩阵法设计此四杆机构：〔14分〕〔1〕写出连杆的位移矩阵；〔2〕列出确定连杆上铰链点B、C的设计方程；〔3〕求出B、C点的坐标值与AB、BC、CD的杆长,并按此比例画出机构的一个位置图；〔4〕确定原动件AB应采用的转动方向.四、在图示对心直动滚子从动件盘形凸轮机构中,凸轮的实际轮廓曲线为一圆,圆心在A点,L=25mm,滚子半径r r=10mm,求：半径R=40mm,凸轮绕轴心逆时针方向转动,OA（1）理论轮廓为何种曲线？并作出理论轮廓曲线；（2）凸轮基圆半径b r=？（3）从动件行程h=？. 〔12分〕（4）用作图法求出凸轮机构在推程中的最大压力角max机械设计部分一、填空题〔每空1分,共20分〕1、受力较大、一个被连接件不能钻通孔的螺纹连接,应采用________连接；受横向载荷,而要求螺栓直径较小时,应采用________螺栓连接.2、设计滚子链传动时,链节数应取_____数,链轮齿数最好取_____数.3、蜗杆传动中蜗杆的螺旋线方向与蜗轮的螺旋线方向_______；蜗杆的______模数为标准模数,蜗轮的_______压力角为标准压力角；蜗杆的________直径为标准直径.4、软齿面的齿轮传动,小齿轮的齿面硬度应比大齿轮的齿面硬度_____,原因是_______________________________.5、轴上的轴承的跨距较短,且温差较小时,支承部件应用_____________形式；当两轴承的跨距较长,且温差较大时,支承部件应用______________形式.6、当两个圆柱螺旋弹簧的中径相同时,弹簧丝直径较大的弹簧刚度比弹簧丝直径较小的____________；当两圆柱螺旋弹簧的弹簧丝直径相同时,弹簧中径较小的弹簧刚度比弹簧中径较大的________.7、验算非液体摩擦滑动轴承的pv 值是为了防止________________；验算轴承的速度v 是为了防止___________________.8、当轴上零件需在轴上作距离较短的相对滑动,且传递转矩不大时,应用_______键连接；当传递转矩较大,且对中性要求高时,应用______键连接.9、若轴的转速较高,要求能补偿两轴的相对位移时,应用_______联轴器；若要求能缓冲吸振时,应用________联轴器.二、单项选择题〔每题2分,共10分〕1、普通受拉紧螺栓连接,受横向载荷时,螺栓中受〔 〕.A.拉应力B.拉应力和扭应力C.剪切应力D.压应力2、渐开线圆柱齿轮的齿形系数Fa Y 主要取决于〔 〕.A.齿数和变位系数B.模数和齿数C.齿宽和变位系数D.齿高和齿宽3、在一定转速下,要减小链传动的运动不均匀性和动载荷,应〔 〕.A.增大节距p 和齿数z 1 B .增大p 和减小z 1 C.减小p 和增多z 14、带传动产生打滑的主要原因是〔 〕.A.过载B.带的弹性变形C.紧、松边有压力差D.带的弯曲应力过大5、采用变位蜗杆传动时,是〔 〕.A.仅对蜗杆进行变位B.仅对蜗轮进行变位C.同时对蜗杆和蜗轮进行变位三、问答题〔每题6分,共30分〕1、如图1〔a 〕和图1〔b 〕所示的两轴上安装一对角接触球轴承.它们的轴承采用正装还是反装方式为好？为什么？2、一对大、小圆柱齿轮传动,其传动比i=2,其齿面啮合处的接触应力是否相等？为什么？当两轮的材料热处理硬度均相等,且小轮的应力循环次数N 1=106<N 0,时,则它们的许用接触应力是否相等？为什么？3、液体摩擦动压滑动轴承的宽径比〔d l /〕和润滑油的粘度大小对滑动轴承的承载能力、温升有什么影响？4、试分析角接触球轴承和推力球轴承在承受径向载荷、轴向载荷和允许极限转速方面有何不同？5、两根起重螺旋的螺杆,其外径、螺距、牙型角与起重量均相同,一根为单头螺纹,另一根为双头螺纹,问举起重物时,这两根螺杆中哪一根省力？为什么？四、计算题〔每题10分,共20分〕1、在图2所示的三种受拉螺栓连接中,设每个螺栓所能承受的拉力为5000N,如果被连接件接触面间的摩擦系数3.0=μ,可靠性系数f K =1.要求被连接件间的总残余预紧力为1.8Q,试分别计算这三种连接所能承受的最大外载荷.即求：①R=？；②T=？；③Q=？2、如图3所示轴上反装两个圆锥滚子轴承30209E,齿轮的分度圆直径d =200mm,其上作用圆周力t F =3000N,径向力r F =1200N,轴向力a F =1000N,载荷系数p f =1.2,试求：（1）两轴承所受的径向载荷；（2）两个轴承所受的当量动载荷；（3）哪个轴承的寿命较短. 五、分析题〔共20分〕1、试分析图4所示卷扬机中各轴所受的载荷,并由此判定各轴的类型〔忽略轴的自重和轴承中的摩擦〕.〔6分〕2、比较图5〔a 〕、〔b 〕所示两种双级减速器方案的结构,哪种方案合理？为什么？〔8分〕3、试分析图6所示同轴式双级圆柱齿轮减速器的优缺点.〔6分〕。

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

机械设计基础试题（含答案）机械设计基础试卷1⼀、选择题：本⼤题共15个⼩题，每⼩题3分，共45分。

在每⼩题给出的四个选项中，只有⼀项符合题⽬的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对⼼曲柄滑块机构【】2．平⾯连杆机构中，当传动⾓γ较⼤时，则A．机构的传⼒性能较好 B. 机构的传⼒性能较差C．可以满⾜机构的⾃锁要求 D.机构的效率较低3．当⼀对渐开线齿轮制成后，即使两轮的中⼼距稍有改变，其⾓速度⽐仍保持原值不变，原因是：A. 压⼒⾓不变B. 啮合⾓不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进⾏静强度计算时，其极限应⼒为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，⾃锁性能最好的是A．粗⽛普通螺纹 B.细⽛普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺⼨后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．⼀对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应⼒的⼤⼩是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最⼤ B. 斜齿圆柱齿轮的最⼤C．直齿圆锥齿轮的最⼤ D. 三者数值相同【】10．在润滑良好的条件下，为提⾼蜗杆传动的啮合效率，可采⽤的⽅法为：A．减⼩齿⾯滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增⼤蜗杆直径系数q【】11. 带传动中，弹性滑动A．在张紧⼒⾜够时可以避免B．在传递功率较⼩时可以避免C．在⼩带轮包⾓⾜够⼤时可以避免D．是不可避免【】12．带传动作减速传动时，带的最⼤应⼒σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc【】13. 转轴的变曲应⼒为A．对称循环变应⼒ B.脉动循环变应⼒C．⾮对称循环变应⼒ D.静应⼒【】14．在基本额定动载荷C作⽤下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之⽐值B．弹簧内径与簧丝直径之⽐值C．弹簧⾃由⾼度与簧丝直径之⽐值D．弹簧中径与簧丝直径之⽐值【】⼆、填空题：本⼤题共10个⼩题，每空1分，共20分。

(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。

《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。

4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。

8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。

10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。

15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中，从动件的运动规律完全由来决定。

17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。

大学考试试卷《机械设计基础》及答案3套2011年12月考试机械设计基础第一次作业一、单项选择题(本大题共100分，共 50 小题，每小题 2 分)1. 形成渐开线的圆称为( )。

A. 齿顶圆B. 基圆C. 分度圆D. 齿根圆2. 螺纹的标准是以( )为准。

A. 大径B. 中径C. 小径直径 D.3. 简单行星齿轮系的自由度数为( )。

A. 二个一个 B.C. 不变D. 零4. 被连接件受横向外力时，如采用普通螺纹连接，则螺栓可能失效的形式为( )。

A. 剪切破坏B. 拉断C. 拉扭断裂D. 挤压破坏5. 在设计凸轮机构时，要求承载能力大，耐磨损，应采用( )从动件。

A. 尖顶B. 滚子C. 平底D. 都不可以6. 蜗杆传动，为了提高传动效率，在一定限度内可采用( )。

A. 较小的蜗杆直径系数B. 较大的蜗杆分度圆上螺旋升角C. 较小的模数D. 较少的蜗杆头数7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率最大为( )。

A. 1 ,B. 5 ,C. 10 ,D. 50 ,8. 齿面点蚀多半发生在( )。

A. 齿顶附近B. 齿根附近C. 节线附近D. 基圆附近9. 凸轮的基圆半径越小，则凸轮机构的压力角( )。

A. 增大B. 减小C. 不变D. 增大或减小10. 在螺纹连接中，同时拧上两个螺母是为了( )。

A. 提高强度B. 增大预紧力C. 防松D. 提高备用螺母11. 单级圆柱齿轮减速器，若主动轮1和从动轮2的材料和热处理均相同，则工作时，两轮齿根弯曲应力的关系是( )。

A. σ,σ F1F2B. σ,σ F1F2C. σ,σ F1F2D. σ?σ F1F212. 当齿轮中心距稍有改变时，( )保持原值不变的性质称为可分性。

A. 压力角B. 啮合角C. 传动比D. 分度圆直径13. 从经济观点考虑，只要能满足使用要求，应尽量选用( )轴承。

A. 球B. 圆柱C. 圆锥滚子D. 角接触14. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

(完整版)《机械设计基础》试题库及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《机械设计基础》试题库及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《机械设计基础》试题库及答案(word版可编辑修改)的全部内容。

一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体;部件是机器的装配单元体.2、平面运动副可分为低副和高副，低副又可分为转动副和移动副.3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大约束数为 2 .5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

8、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构,当曲柄为原动件时，机构无死点位置,而当摇杆为原动件时，机构有死点位置.9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为:急回特性.11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转化为直线运动。

14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成.16、链传动和带传动都属于挠性件传动。

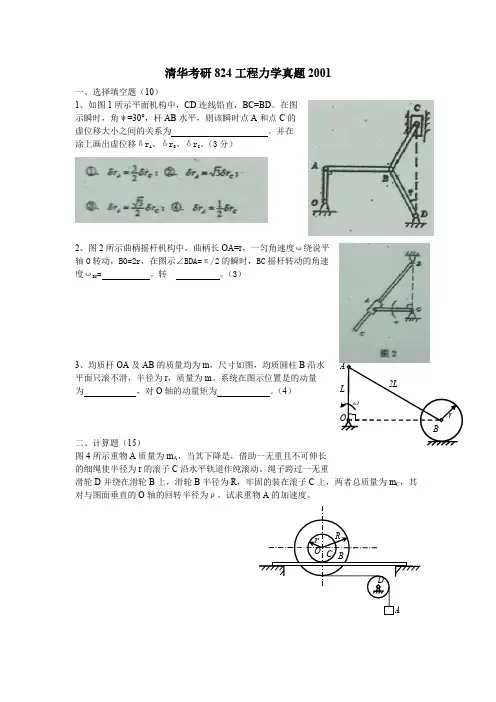

清华考研824工程力学真题2001一、选择填空题（10）1、如图1所示平面机构中，CD 连线铅直，BC=BD 。

在图示瞬时，角ψ=30°，杆AB 水平，则该瞬时点A 和点C 的虚位移大小之间的关系为 。

并在涂上画出虚位移δr A 、δr B 、δr C 。

（3分）2、图2所示曲柄摇杆机构中，曲柄长OA=r ，一匀角速度ω绕说平轴O 转动，BO=2r ，在图示∠BDA=π/2的瞬时，BC 摇杆转动的角速度ωBC = 。

转 。

（3）3、均质杆OA 及AB 的质量均为m ，尺寸如图，均质圆柱B 沿水平面只滚不滑，半径为r ，质量为m 。

系统在图示位置是的动量为 ，对O 轴的动量矩为 。

（4）二、计算题（15）图4所示重物A 质量为m A ，当其下降是，借助一无重且不可伸长的细绳使半径为r 的滚子C 沿水平轨道作纯滚动。

绳子跨过一无重滑轮D 并绕在滑轮B 上，滑轮B 半径为R ，牢固的装在滚子C 上，两者总质量为m C ，其对与图面垂直的O 轴的回转半径为ρ。

试求重物A 的加速度。

三、计算题（15）图5所示导杆机构带动单摆的支点O按已知规律x=x0sin(ωt)做水平运动。

试导出质点m的运动微分方程。

四、计算题（10）图示机构中各杆之间均由铰链连接，其中弹簧系数k1=k2=k3且当θ=30°时，弹簧具有原长。

设杆的质量及摩擦不计，求该机构平衡时所悬挂物体的质量m和角θ之间的关系。

五、（5分）关于中性轴位置，有以下几种论述，是判断哪一种是正确的。

(A)中性轴不一定在截面内，而且也不一定通过界面形心；(B)中兴轴只能在截面内并且必须通过截面形心；(C)中性轴只能在截面内，但不一定通过界面形心；(D)中性轴不一定在界面内，但如果在界面内它一定通过形心。

六、（5）承受相同弯矩的三根直架，某界面组成方式如图所示，图a中的界面为一整体，图b中的界面由两矩形截面上下叠合而成（未粘接）。

三根梁中的最大正应力分别为σmax（a）、σmax（b）、σmax（c）。

清华大学2001年计算机组成原理试题试题内容：一、（10分）某RISC处理机各类指令使用频率和理想CPI（指令和数据访问Cache命中率为100％时的CPI）如下表所示。

而实际测得的指令访问Cache缺失率（miss rate）为5％，数据访问的Cache缺失率为10％，Cache的缺失损失（miss penalty）为40个时钟周期。

（1）该机器在无Cache缺失（理想情况）时的CPI是多少？（3分）（2）该机器在无Cache缺失（理想情况）时的速度比有Cache缺失时快多少倍？（7分）指令类型使用频率 CPI idealALU操作 43% 1Loads 21% 2Stores 12% 2Branches 24% 2二、（13分）一台模型机共有7条指令，主频25MHz，各指令的使用频率与CPI如下表所示。

该模型机有8位和16位两种指令字长，采用2-4扩展操作码。

8位字长指令为寄存器（R－R）二地址类型，16位字长指令为寄存器－存储器（R－M）二地址变址寻址类型（-128<=变址范围<=127）。

指令（字长）使用频度f CPII1（8位） 35% 1I2（8位） 25% 2I3（8位） 20% 2I4（16位） 10% 2I5（16位） 5% 1I6（16位） 3% 2I7（16位） 2% 2（1）计算该机的MIPS速率。

（4分）（2）计算操作码的平均码长。

（3分）（3）该机允许使用多少个可编址的通用寄存器，多少变址寄存器？（3分）（4）设计该机的两种指令格式，标出各字段位数并给出操作编码。

（3分）三、（12分）假设在一个采用组织相联映像方式的Cache中，主存有B0～B7共8块组成，Cache有C0～C3共4块，组内块数为2块。

每块的大小为32个字节，采用FIFO块替换算法。

在一个程序执行过程中依次访问块地址流如下：B1，B4，B6，B3，B0，B4，B6，B2，B4，B5（1）写出主存地址的格式，并标出各字段的长度（3分）（2）写出Cache地址的格式，并标出各字段的长度（3分）（3）画出主存与Cache之间各个块的映像对应关系（3分）（4）列出程序执行过程中Cache的块地址流分布情况。

《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）（一）第一小题：运动简图、自由度计算或受力分析（二）第二小题：连杆机构或凸轮机构的分析与设计（三）第三小题：轴系结构改错五、计算题（每小题10分，共20分）（一）第一小题：齿轮机构或轮系相关计算（二）第二小题：带传动、齿轮传动、轴承、联接等相关计算第二部分主观题四、分析设计题（一）第一小题：运动简图、自由度计算或受力分析1、根据下列题图，绘制活塞泵的机构运动简图，注意标注构件或运动副的编号（10分）。

1、答：如图所示，以规定的符号绘出机构的运动副A、B、C、D、E、F（5分，D或E错扣1分，其他错一个扣0.5分），以简单的线条绘出构件AB、BC、CE、EF及机架（5分，错一个扣1分）。

2、根据下列题图，绘制的牛头刨床的机构运动简图，注意标注构件的编号（10分）。

2、答：如图所示，以简单的线条绘出构件机架1、2、3、4、5、6、7（7分，错一个扣1分），以规定的符号绘出机构的运动副（3分，错一个扣0.5分）。

3、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度，说明其是否存在复合铰链、局部自由度和虚约束，并判定其是否具有确定的相对运动（标有箭头的构件为原动件）。

（10分）3、答：n=7（1.5分）; P L=9（1.5分）; P H=1（1分）;F=3n-2P L-P H=2（1分）C处存在复合铰链（1分），F处存在局部自由度（1分），E处或E’处存在虚约束（1分）。

由于题中机构自由度为2，而题中有2个原动件，自由度与原动件数相等，故题中机构有确定的相对运动（2分）。

4、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度，说明其是否存在复合铰链、局部自由度和虚约束，并判定其是否具有确定的相对运动（标有箭头的构件为原动件）。

轴一、轴的功用和分类；二、轴的材料；三、轴的结构设计；四、轴的强度计算。

１．（上海交通大学２００６年考研试题）选择题。

（１）设计高转速的轴时，应特别注意考虑其（ ）。

Ａ．耐磨性Ｂ．疲劳强度Ｃ．振动稳定性Ｄ．散热性（２）转轴上的载荷和支点位置都已确定后，轴的直径可以依据（　）来进行计算或校核。

Ａ．弯曲强度Ｂ．弯曲刚度Ｃ．扭曲强度Ｄ．扭曲刚度Ｅ复合强度２．（山东大学２００６年考研试题）只承受弯矩的转动心轴，轴表面一固定点的弯曲应力是（　）。

Ａ．静应力Ｂ．脉动循环应力Ｃ．对称循环变应力Ｄ．非对称循环变应力３．（清华大学２００１年考研试题）填空题。

（１）为提高轴的刚度，通常可以采取（ ）。

（２）轴按所受载荷性质分类，自行车的后轴是（　）轴，汽车变速箱至后桥的连接轴是（ ）轴，车床的主轴是（ ）轴。

４．（浙江大学２００５年考研试题）判断题：为使滚动轴承能够拆卸，套筒外径不能大于轴承内圈的外径。

５．（华南理工大学２００６年考研试题）判断题：实际的轴多做成阶梯形，主要是为了减轻轴的重量，降低制造费用。

６．（西安交通大学２００７年考研试题）判断题。

（１）只传递转矩的轴是传动轴。

（２）用合金钢代替碳钢并不能提高轴的刚度。

７．（中国地质大学２００４年考研试题）某４５钢的刚度不足，可采用（　）措施来提高刚度。

Ａ．用４０Ｃｒ钢代替Ｂ．淬火Ｃ．增大轴的尺寸Ｄ．提高材料的抗腐蚀性能８．（北京航天航空大学２００１年考研试题）按许用弯曲应力计算轴的强度时，当量弯矩Ｍ＇＝（　），其中α是根据（ ）而定的应力校正系数，对于不变的转矩，α＝（　），对于对称循环的转矩，α＝（　）。

９．（大连理工大学２００５年考研试题）在轴的初步计算中，轴的直径是按（ ）进行初步确定的。

Ａ．弯曲强度Ｂ．扭转强度Ｃ．轴段的长度Ｄ．轴段上零件的孔径１０．（北京理工大学２００６年考研试题）下列零部件中，（ ）不属于标准件。

Ａ．普通平键Ｂ．螺栓Ｃ．滚动轴承Ｄ．轴１１．（上海大学２００６年考研试题）判断题：按扭转强度条件计算轴的受扭段的最小直径时，没有考虑弯矩的影响。
