材料成型设备 微震压实造型机

Z146W微振动压实成型机安全操作规程
一、储气罐中的压缩空气必须高于工作压力，才能保证设备正常工作。

二、储气罐的输出管径必须大于输入设备的管径，避免空气受阻造成设备不能正常工作。

三、储气罐和疏水阀的定期排水，避免水分进入设备内，造成内腔生锈，破坏设备使用寿命。

四、油雾器必须定期加油，加油前必须将气源关闭，将管路中的余气排除后方可加油，否则，将会伤害人体。

雾化器中的油位始终保持在上下标记线之间，不能无油工作。

五、本产品调压阀的压力应为0.5mpa-0.6mpa之间正常工作。

六、加油时，燃油箱必须加注到油标准的上限，否则，加注过高将会从气控阀排出，过低使起模行程不到位。

七、压光不在工作岗位时，不能进行压实震击，否则，将损坏缸体滑块定位，设备不能使用。

八、压延和固结台之间的调整距离应适当，否则会造成砂箱压实硬度不足，不能浇铸。

九、压头不在中心，工作位置不能进行压实震击，否则，连接到压头的调整螺杆气缸将断裂。

十、必须对设备进行润滑和维护。

十一、在开始工作之前，操作员应检查每个管道系统是否畅通，各螺栓是否松动。

如有上述现象，则排除后才能工作。

十二、操作员必须熟悉产品结构、性能、操作规程后才能上岗，并注意安全。

十三、下班前必须对设备进行清洁卫生。

否则，空气模型系统将埋在沙子中，无法工作。

各种典型铸造技术的原理和方法根据铸型特点分类，有一次型铸造(砂型铸造、熔模铸造、石膏型铸造、实型铸造等)、半永久型铸造(陶瓷型铸造、石墨型铸造等)、永久型铸造(金属型铸造、压力铸造、挤压铸造、离心铸造等)；根据浇注时金属液的驱动力及压力状态分类，有重力作用下的铸造和外力作用下的铸造。

金属液在重力驱动下完成浇注称自由浇注或常压浇注。

金属液在外力作用下实现充填和补缩，如压力铸造、挤压铸造、离心铸造和反重力铸造等。

本章介绍的铸造技术有：属于重力充型的有砂型铸造、金属型铸造和熔模铸造；属于外力充型的有压力铸造、离心铸造和挤压铸造；属于反重力铸造的有低压铸造和差压铸造/真空吸铸等。

铸造业中砂型铸造约占80％。

型砂中粘土砂、水玻璃砂和树脂砂等又占了90％的份额。

三种型砂间的比例视各国具体情况而异，平均来看，大致为5：3：2。

以型砂铸造与其它铸造方法相比，其缺点是：劳动条件较差，铸件外观质量欠佳；铸型只能使用一次，生产率低。

优点是：不受零件形状、大小、复杂程度及合金种类的限制；造型材料来源广，生产准备周期短，成本低。

因此，砂型铸造是铸造生产中应用最广泛的一种方法，世界各国用砂型铸造生产的铸件占总产量的80%~90%。

本章的重点在砂型铸造。

而铸造用砂型的种类及制造是重中之重。

第1节砂型铸造一、铸造用砂型的种类及制造（一）概述1．砂型铸造的特征及工艺流程配制型砂—造型—合型—浇注—冷却—落砂—清理—检查—热处理—检验—获得铸件特征：使用型砂构成铸型并进行浇注的方法，通常指在重力作用下的砂型铸造过程。

名词：型砂——将原砂或再生砂+粘结剂+其它附加物等所混制成的混合物；铸型——形成铸件外观轮廓的用型砂制成的空腔称为铸型；砂芯——形成铸件内腔的用芯砂制成的实体(用于制做砂芯的型砂称为芯砂)；造型——制造砂型的工艺过程；制芯——制造砂芯的工艺过程。

造型(芯)方法按机械化程度可分为手工造型(芯)和机器造型(芯)两大类。

选择合适的造型(芯)方法和正确的造型(芯)工艺操作，对提高铸件质量、降低成本、提高生产率有极重要的意义。

型振动压实成型机安全操作及保养规程一、安全操作规程1.1 前置准备1.检查电源是否符合标准，确认地线是否连接正常2.检查机器周围是否有障碍物，确保机器室内整洁明亮3.查看设备是否有明显故障或损坏，如有应先进行维修4.穿好工作服，并戴好安全帽、手套和防护眼镜5.确认机器处于停止状态并进行自检1.2 操作规程1.在机器工作前请确认所有人员都已远离机器工作区域2.在机器运转过程中，请勿离开机器，确保及时对机器进行监控与维护3.当需要对机器进行维修或保养时，必须在机器停止运行后再进行操作4.禁止在机器上放置杂物，防止影响机器正常工作5.当需要清理机器内部时，必须先切断电源，在进行清洁操作6.禁止随意更换机器设备或加装外部零部件7.禁止私自拆卸或改动机器的部件，如需维修应联系工作人员进行处理8.禁止在机器周围过于拥挤或堆放杂物，防止影响机器正常运转1.3 紧急情况下的应急措施1.当机器发生故障时应及时切断电源，并通知相关人员进行维修处理2.发生火灾时应立即通知消防部门，并切断电源进行灭火3.当机器出现漏电或电击事件时，应迅速切断电源并进行急救工作4.如遇到其他紧急情况，应根据具体情况及时采取应急措施二、保养规程1.每周定期对机器进行清洁，删除各部位的灰尘，并擦拭机器外表面2.定期检查机器内部润滑件的润滑情况，如发现异常应及时更换3.定期清理机器滤网，并清除机器内部杂物4.定期检查电气系统的绝缘状态，并消除漏电隐患5.定期对机器螺丝、紧固件进行检查，确保机器各部件牢固6.保证机器正常通风运作，避免机器过热导致故障7.在机器工作中，注意观察机器磨损情况，并及时更换磨损部件8.做好机器操作记录及保养记录，方便对机器进行有效的管理维护总结型振动压实成型机的安全操作及保养规程对于每一位操作人员均具有重要意义。

操作人员要严格按照规程进行操作，并做好机器的保养与维护工作，以确保机器的长期稳定运行。

对于机器安全技术知识比较薄弱的人员，应定期进行安全技术培训，以增强安全意识和应急处理能力。

振动压实成型机安全操作及保养规程1. 前言振动压实成型机是一种广泛应用于公路、铁路、桥梁、建筑、混凝土预制构件等工程建设领域的机械设备。

为确保机器的安全运行及其使用寿命，本文将在安全、操作及保养方面进行详细说明。

2. 安全操作2.1 现场安全在机器运行前，必须做好现场安全措施，包括但不限于以下措施：•检查工地道路、场地是否安全，是否存在障碍物；•现场人员必须穿着符合安全标准的工作服、鞋、手套等保护用品；•现场必须设置明显的安全警示标识；•没有经过必要培训的人员不得操作该机器。

2.2 操作前检查在使用振动压实成型机之前，必须按照以下步骤检查：•检查润滑、冷却、燃油等部分液位是否足够，并且要按照说明书的标准使用；•确保机器的所有安全阀门和保护装置完好无损；•检查电线和电缆是否损坏；•设备的开关必须处于关闭状态。

2.3 操作安全注意事项•在使用机器之前，应确认，所有电气设备和防护设施已正常工作；•在操作机器时，必须按照操作要求，不得随意改变或调整机器设计参数；•操作过程中禁止戴手套或腕带，禁止穿宽松衣服，有长发的操作人员必须将头发绑起来；•在操作过程中，必须随时观察机器的操作状况，并及时处理可能发生的故障。

2.4 停止操作当出现以下情况时，必须停止操作：•机器突然停止；•机器出现异常声音或异常振动；•机器故障无法正常工作。

3. 保养规程3.1 润滑保养振动压实成型机使用一定时间后，必须对各种润滑部分进行保养。

以下为常规润滑部分：•确认加油点并按比例加入润滑油；•在机械运行之前，十分重要的是要检查、清洁，并重新加注润滑油；•润滑油的品质应该符合操作手册中的标准。

3.2 保养检查在机器使用之前，有必要进行设备的全面清理和检查。

以下是保养检查的常规项目：•马达及底板表面的脏物清除；•确定机器中的所有螺栓是否牢固紧固；•是否被黄沙、泥土等灰尘影响；•需要检查监控系统是否在正常的工作状态中。

3.3 保养技巧当振动压实成型机在使用过程中出现各种小故障时，除非是专业人员处理，否则不要进行修理，以免破坏机器。

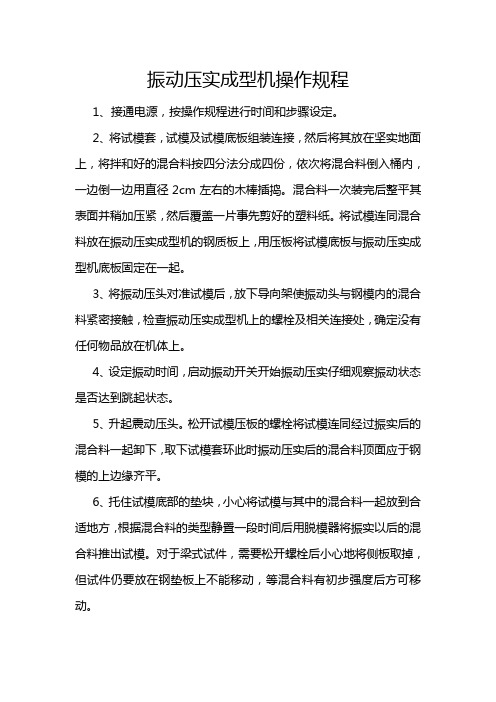

振动压实成型机操作规程
1、接通电源，按操作规程进行时间和步骤设定。

2、将试模套，试模及试模底板组装连接，然后将其放在坚实地面上，将拌和好的混合料按四分法分成四份，依次将混合料倒入桶内，一边倒一边用直径2cm左右的木棒插捣。

混合料一次装完后整平其表面并稍加压紧，然后覆盖一片事先剪好的塑料纸。

将试模连同混合料放在振动压实成型机的钢质板上，用压板将试模底板与振动压实成型机底板固定在一起。

3、将振动压头对准试模后，放下导向架使振动头与钢模内的混合料紧密接触，检查振动压实成型机上的螺栓及相关连接处，确定没有任何物品放在机体上。

4、设定振动时间，启动振动开关开始振动压实仔细观察振动状态是否达到跳起状态。

5、升起震动压头。

松开试模压板的螺栓将试模连同经过振实后的混合料一起卸下，取下试模套环此时振动压实后的混合料顶面应于钢模的上边缘齐平。

6、托住试模底部的垫块，小心将试模与其中的混合料一起放到合适地方，根据混合料的类型静置一段时间后用脱模器将振实以后的混合料推出试模。

对于梁式试件，需要松开螺栓后小心地将侧板取掉，但试件仍要放在钢垫板上不能移动，等混合料有初步强度后方可移动。

7、试件脱厝或可以搬动后应马上用塑料薄膜包裹并放入养生室中进行养生。

第一章 1.用平板压实时，砂型内的应力大体如何分布？在没有模样情况下，平板压实后，砂型内哪些点的紧实度较低，哪些点的紧实度较高？ 平板慢速压实时，在砂型中心的高度上，紧实度的差别不大，在大约相当于砂型宽度2／3的深度上，出现极大值。

在砂型的边角处，紧实度上高下低，特别是下边模板的边角处，紧实度很低。

平板高速压实时，紧实度分布呈C 形，顶部及底部应力高，中部应力较低。

型砂下面模板的边角处和砂型中心最高处紧实度较低，砂型宽度2／3深度紧实度较高。

2.为什么减小压缩比的差别能使压实紧实度均匀化？有哪些减小压缩比的方法？ 1）210δδδ分别为压实前的紧实度以及压实后模样四周及模样顶上型砂平均紧实度，其中1δ=0δ+0δh/H 2δ=2δ+0δh/(H-m)。

h/H 和h/(H-m) 为砂柱的压缩比。

由上式可以看出减小压缩比能使1δ约等于2δ，也即是砂型紧实度均匀化。

2）方法：用油脂作粘结剂或流态砂等湿强度很低的型砂；提高模样顶上砂柱的高度比B=hs/bmin 使B 大于等于1—1.25；适当的提高压实比 3.有哪一些因素能影响射砂时型砂从射砂孔顺利射出？ 影响射砂的因素：（1）射砂气压及气压梯度：提高射砂气压，能提高气压梯度，加强气流渗透,使砂能顺利射出。

（2）型砂性能与射砂筒中型砂的紧实：型砂性能 粘结力小，流动性好（油砂,树脂砂）;湿强度高，粘结力大的型砂，流动性差，不易出砂，易搭棚。

射筒中型砂的紧实，型砂越紧实，气流渗透阻力越大。

（3）进气方式：采用均匀进气时，有利于射砂。

这时气压梯度密集在锥型射砂孔处，增强气流渗透有利于射砂。

射头边上的等压线比中心密不易搭棚。

但均匀进气的射砂机构设计制造较复杂。

（4）锥型射头与射孔大小：锥形射头使射砂筒的气流向射头集中，增大渗透速度。

有利于射砂。

射孔不易过小，小射孔孔壁对砂粒的射出阻力相对增大，使渗透气流速度减小，不利于射砂，射孔足够大，利于射砂。

4.为什么气冲第一阶段紧实过程可以视为为初实层形成、扩展及冲击过程？ 在低紧实度范围内，紧实力提高不大，可使型砂的紧实度提高很多，所以在气压差的作用下，ab 区间的型砂迅速形成一层紧实度较高，对空气渗透阻力较大，对上面下来的气流渗透有一定隔离作用的砂层，这一隔绝层使气体对砂层的推动力变大，使以后的气冲过程成为这一砂层推动下面砂层向下运动及扩大的过程。

混凝土振动成型机的规格与型号一、引言混凝土振动成型机是一种用于生产混凝土制品的机器设备，如混凝土管、混凝土框架、混凝土砖、混凝土板等。

本文将详细介绍混凝土振动成型机的规格与型号。

二、基本参数1. 外形尺寸：长（mm）x 宽（mm）x 高（mm）；2. 重量：kg；3. 电机功率：kW；4. 生产能力：pcs/h；5. 振动频率：Hz；6. 振幅：mm。

三、型号分类1. 根据振动方式分类：（1）电磁振动成型机；（2）液压振动成型机；（3）机械振动成型机。

2. 根据生产能力分类：（1）小型混凝土振动成型机：生产能力小于500pcs/h；（2）中型混凝土振动成型机：生产能力在500-1000pcs/h之间；（3）大型混凝土振动成型机：生产能力大于1000pcs/h。

3. 根据用途分类：（1）混凝土管振动成型机；（2）混凝土框架振动成型机；（3）混凝土砖振动成型机；（4）混凝土板振动成型机。

四、主要部件1. 机架：由钢板焊接而成，具有良好的强度和稳定性；2. 台面：用于支撑模具和混凝土制品，通常由钢板制成，表面光滑且易清洁；3. 电机：用于驱动振动部件，通常采用三相交流电机；4. 振动部件：根据不同型号采用不同的振动方式，例如电磁振动、液压振动或机械振动；5. 控制系统：用于控制电机的启停和振动频率的调节，通常采用PLC 控制系统。

五、工作原理混凝土振动成型机的工作原理是利用振动将混凝土充分压实，使其达到更好的密实度和强度。

具体操作流程如下：1. 将混凝土倒入模具中；2. 启动电机，根据需要调节振动频率和振幅；3. 振动部件开始振动，将混凝土充分压缩；4. 待混凝土充分压实后，停止振动；5. 取出模具，混凝土制品完成。

六、维护保养1. 定期检查机器的各个部件是否正常运转；2. 混凝土振动成型机长期不使用时，应进行防锈处理；3. 定期更换机器的润滑油和润滑脂；4. 保持机器的清洁和卫生；5. 保持机器周围的通风良好，防止积尘和潮气。
