电压电阻试题和答案(word)一、电压电阻选择题1.如图所示电路中,电源电压保持不变,闭合开关S.电路正常工作,一段时间后,发现两个电表示数都变大,则出现这种故障的原因可能是()A. L1断路B. L1短路C. L2断路D. L2短路【答案】 D【解析】【解答】解:由电路图可知,灯泡L1与灯泡L2串联,电压表测L1两端的电压,电流表测电路中的电流。
由电流表的示数变大可知,电路是通路,且电路的总电阻变小,则电路故障应为短路,AC 不符合题意;由电压表的示数变大可知,L1不能短路,短路的为L2, B不符合题意、D符合题意。
故答案为:D。
【分析】结合电路图,理清元件的连接方式及电表的测量对象,根据电流表示数变大判断出电路工作为短路且电路的总电阻变小,根据电压表示数判断短路的位置.2.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A符合同意;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B不符合题意;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C不符合题意;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D不符合题意.故答案为:A.【分析】(1)控制变量法:在研究和解决问题的过程中,对影响事物变化规律的因素或条件加以人为控制,使其中的一些条件按照特定的要求发生变化或不发生变化,最终解决所研究的问题;(2)探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.3.如图所示的电路,闭合开关S,两灯L1、L2均发光,两电表均有示数。
中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________1.如图甲所示,小明测量接线柱AB间镍铬合金丝的电阻.第1题图(1)如图甲,请指出小明在连接电路前,操作中的一处不妥之处:____________.(2)用笔画线代替导线将电路补充完整,使滑动变阻器滑片向右移动电阻增大.(3)实验时,将滑动变阻器的滑片从阻值最大处移到最小处的过程中,发现电流表示数逐渐变大但不超过量程,电压表始终无示数,经检查是电压表出现了故障,故障应是电压表发生了________.(4)排除故障后,第一次实验中电压表示数为0.5 V,电流表的示数如图乙所示,该示数为____A,此时合金丝的电阻为________Ω.(5)继续实验,根据测量需要及时调换电表量程,测得数据如下表.请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像.实验序号1234567电压U/V0.5 1.0 1.5 2.0 2.5 3.0 3.5电流I/A/0.160.240.310.370.420.45第1题图丙(6)请推测若在该合金丝两端加4 V的电压,电流表示数最可能为________(选填“0.45 A”“0.47 A”或“0.52 A”).2.电阻是组成电路的重要元件,在进行电路维修时,通常需要知道电阻的阻值,小雨利用电源(电压恒定不变)、电压表、电流表、滑动变阻器、开关、导线等器材测电阻R的阻值.(1)图甲是小雨连接的部分电路,请用笔画线代替导线将电路连接完整.甲乙第2题图(2)闭合开关前,滑动变阻器的滑片P应调到________(选填“A”或“B”)端.(3)闭合开关,电流表、电压表指针均发生偏转,移动滑片P,两表指针均不动.产生这一现象的原因是________________.(4)改正错误后,闭合开关,将滑片P移到某位置,记下电压表和电流表的示数.接下来的操作是________.A. 结束实验,整理器材B. 将滑片P移到另外几个位置,分别记下电压表和电流表的示数C. 换用另一个定值电阻,将滑片P移到某位置,记下电压表和电流表的示数实验次数电压U/V电流I/A电阻R/Ω110.2220.4233①第3次实验时,将滑片P移到A端,电流表的指针位置如图乙所示,此时,电流表的示数为______A,电阻为______Ω.②算出每次电阻后,为得到电阻R的阻值,还应______________.(6)小雨想利用现有器材继续测量一个阻值约为500 Ω的电阻,正确连接电路,闭合开关,移动滑片P,发现实验无法进行,原因是____________________.3.为测量一定值电阻的阻值,某实验小组选用的实验器材有:待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干.第3题图(1)请你用笔画线代替导线,将图甲中的实物电路连接完整.(2)实验次数①________②________电阻R x/Ω123(3)某次测量时,电压表示数为 2.5 V,电流表指针位置如图乙所示,则电流表示数为________A,本次测得R x的阻值为________Ω.第3题图丙(4)本实验进行了多次测量,其目的与下列实验中多次测量的目的相同的是________(填字母代号).A. 用刻度尺测量铅笔的长度B. 测量小灯泡的电阻C. 测量小灯泡的电功率(5)他们又对实验进行了拓展,利用电源(电压未知且恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材,设计了如图丙所示的电路,也测出了R x的阻值.请你完成下列实验步骤:①闭合开关S1,断开S2,读出电压表的示数为U1;②________,读出电压表的示数为U2;③待测电阻的阻值R x=________.(用已知量和测得量的字母表示)4.小明做“测量小灯泡的电阻”实验时,使用的小灯泡额定电压为2.5 V,电源电压为3 V.小明现已连接了部分电路,如图甲所示.第4题图(1)在已连接的电路中,有一不当之处是________.(2)请用笔画线代替导线,将图甲中的电路连接完整.(3)当小灯泡正常发光时,电流表的示数如图乙所示,电流大小为________A,小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数).(4)小明的实验记录和有关计算如下表所示.从表格设计看,小明计划把四次电阻的平均值作为小灯泡的电阻值,他认为这样可以减小误差,你认为小明的做法是________(选填“正确”或“错误”)的.从表中数据看,不同电压下小灯泡的电阻值不同,这是灯丝电阻受实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω1 2.53 2.10.268.13 1.70.247.14 1.30.21 6.25.用图甲所示电路测量额定电压为2.5 V的小灯泡的电阻,根据实验数据绘制的小灯泡的I -U图像如图乙所示.第5题图(1)为保证实验顺利进行,应选用________(选填序号)滑动变阻器.A. “10 Ω0.5 A”B. “50 Ω0.3 A ”C. “100 Ω0.2 A”(2)用笔画线代替导线,将图甲所示电路补充完整.(3)电路连接完整后闭合开关,小灯泡不亮,电流表有示数,电压表无示数,可能是小灯泡________________________________________________________________________.(4)排除故障后进行实验,当滑动变阻器的滑片位于某一位置时,电流表示数如图丙所示,为测量小灯泡正常发光时的电阻,应将滑片向________(选填“左”或“右”)移动.(5)由图像可知,小灯泡正常发光时的电阻为________Ω;额定功率为________W.(6)由图像可知,实验过程中小灯泡的电阻是逐渐变大的,滑动变阻器接入电路的电阻是逐渐变小的,则小灯泡电阻的变化量ΔR L________(选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量ΔR.6.小红和小明进行“测量小灯泡的额定功率”的实验,实验室提供的器材有:不同规格的小灯泡和滑动变阻器、1.5 V的干电池(若干)和其他常用器材.第6题图(1)图甲是小红进行实验的实物电路图,小灯泡额定电压为3.8 V,滑动变阻器的规格为“10 Ω 1 A”,请用笔画线代替导线,将图中的电路连接完整,使闭合开关时滑动变阻器连入电路的阻值最大.(2)连接好的电路闭合开关,小灯泡不亮,电流表无示数,电压表示数接近电源电压,造成电路故障的原因是________.(3)排除故障后,小红移动滑片,使电压表的示数达到小灯泡的额定电压,此时电流表的指针如图乙所示,小灯泡的额定功率为________W.(4)小明用小红的实验电路接着测量规格为“2.5 V0.3 A”小灯泡的额定功率.闭合开关,保证小灯泡发光的情况下,无论如何移动滑片,电压表示数始终高于2.5 V,为此必须对实验器材进行调整,下列措施可行的是:________、________.(填字母代号)A. 换最大阻值较小的滑动变阻器B. 串联定值电阻C. 减少电池个数D. 增加电池个数7.如图甲所示是小明同学测定额定电压为2.5 V,额定功率不大于1 W的小灯泡功率的实物连接图.第7题图(1)在小明连接好的电路中存在错误或不妥之处,请你找出其中的两处:①__________________________;②__________________________.(2)改正错误和不妥之处后,闭合开关,发现电流表和电压表均有示数,但小灯泡不亮,可能的原因是________(填写选项中的字母) .A. 小灯泡短路B. 连接小灯泡的导线接触不良C. 滑动变阻器接入电路的电阻过大(3)小明调节滑动变阻器,依次正确读取三组实验数据,随手写在了草稿纸上(如图乙所示).下表是小明在老师指导下设计的记录数据及现象的表格,请你补出阴影处所缺的内容:次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W123恒定为3 V的电源上,请你帮小明计算出滑动变阻器消耗的最大功率为________W.8.小兵同学通过实验测量灯泡L1、L2的额定功率,L1、L2分别标有“2.5 V”和“3.8 V”字样,电源电压恒为6 V,电压表只有0~3 V量程可以用.(1)如图甲所示,是小兵设计的测L1额定功率的实验电路图,请在图乙中用笔画线代替导线,完成实物电路的连接(要求滑片向A端移动灯泡变亮).第8题图(2)连好电路后,按实验规范操作,先把滑动变阻器的滑片P移到________(选填“A”或“B”)端,然后闭合开关S,小兵发现L1不发光,电流表有示数,电压表无示数,则电路的故障可能是L1________(选填“断路”或“短路”).(3)排除故障后,按实验规范操作,刚闭合开关S时,电压表示数为1 V,电流表示数如图丙所示,读数为________A,滑动变阻器的最大阻值为________Ω;调节滑片P得到表一中的数据,L1的额定功率为________W.表一:实验数据实验次数123电压(V) 1.0 2.5 2.8电流(A)0.300.32(4)212S 时,电压表示数为1.5 V,接着小兵发现该电路无法完成测量,于是设计了一个新方案:把电压表改接到滑动变阻器两端,只需调节滑片P使电压表示数为________V,L2就会正常发光.9.实验室购买了一批小灯泡,小丽同学发现其中有一只小灯泡上面标有“2.5 V”字样,她想知道其额定功率,如图甲所示是她利用实验器材连接的部分电路.第9题图(1)请你用笔画线代替导线,将图甲所示的实物电路连接完整.(要求滑片向右移动时,小灯泡变亮)(2)正确连接电路后,闭合开关,发现灯泡不亮,但电压表和电流表均有较小示数,下一步的操作是________(选填下面的字母). A. 移动滑片,观察小灯泡是否发光 B. 更换灯泡C. 检查电路,对接线柱进行加固(3)如图乙是小丽根据实验数据绘成的I -U 图像,由此可知小灯泡的额定功率是________W. 分析I -U 图像可知灯泡的电阻发生了改变,请分析原因是________________________________________________________________________.(4)在实验过程中,电流表出现了损坏,为了测出小灯泡的额定功率,小丽向老师要了一个阻值为R 0的定值电阻,设计了如图丙所示的电路,请将以下实验步骤补充完整.①闭合开关S ,将S 1拨到触点________(选填“1”或“2”),移动滑片,使电压表的示数为________V ;②再将S 1拨到另一触点,保持滑片的位置不变,读出电压表的示数U ; ③小灯泡的额定功率:P 额=________________(用已知量和测量量表示).参考答案1 (1)开关未断开 (2)如答图甲所示 (3)断路 (4)0.08 6.25 (5)如答图乙所示 (6)0.47 A甲 乙第1题答图2. (1)如答图所示 (2)B (3)滑动变阻器短路或同时连接下边两个接线柱 (4)B (5)①0.6 5 ②求平均值 (6)滑动变阻器的最大阻值太小第2题答图3. (1)如答图所示 (2)①电压U /V ②电流I /A (3)0.5 5 (4)A (5)②闭合开关S 1、S 2 ③(U 1-U 2)R 0U 24. (1)开关闭合 (2)如答图所示 (3)0.28 8.9 (4)错误 温度第4题答图5. (1)B (2)如答图所示 (3)短路 (4)右 (5)100.625 (6)小于第5题答图6. (1)如答图所示 (2)小灯泡断路 (3)1.14 (4)B C第6题答图7. (1)①电压表选用0~15 V 量程 ②滑动变阻器没有按“一上一下”的原则串联在电路中(或电流表的正、负接线柱接反) (2)C (3)小灯泡的发光情况(或小灯泡的亮度) 0.30 0.75 (4)0.458. (1)如答图所示 (2)B 短路 (3)0.2 25 0.75 (4)2.2第8题答图9. (1)如答图所示 (2)A (3)0.625 灯泡的电阻随着温度的升高而增大 (4)①2 2.5 ③2.5 V ×U -2.5 VR 0。

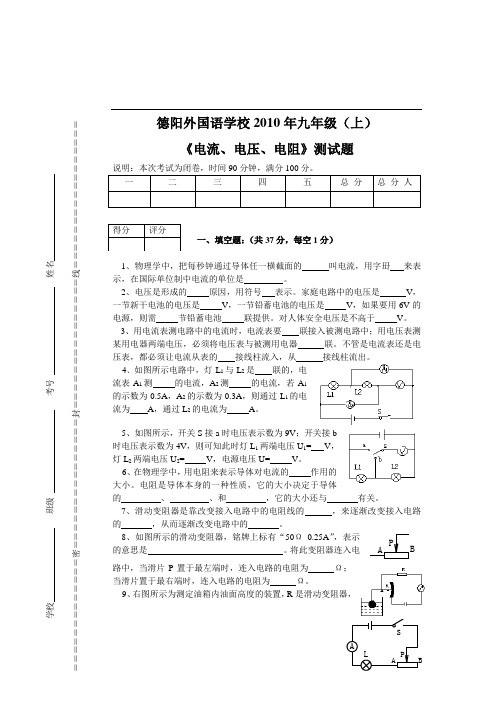

德阳外国语学校2010年九年级(上)《电流、电压、电阻》测试题说明:本次考试为闭卷,时间90分钟,满分100分。
一二三四五总分总分人一、填空题:(共37分,每空1分)1、物理学中,把每秒钟通过导体任一横截面的叫电流,用字毌来表示,在国际单位制中电流的单位是。
2、电压是形成的原因,用符号表示。
家庭电路中的电压是V,一节新干电池的电压是V,一节铅蓄电池的电压是V,如果要用6V的电源,则需节铅蓄电池联提供。
对人体安全电压是不高于V。
3、用电流表测电路中的电流时,电流表要联接入被测电路中;用电压表测某用电器两端电压,必须将电压表与被测用电器联。
不管是电流表还是电压表,都必须让电流从表的接线柱流入,从接线柱流出。
4、如图所示电路中,灯L1与L2是联的,电流表A1测的电流,A2测的电流,若A1的示数为0.5A,A2的示数为0.3A,则通过L1的电流为A,通过L2的电流为A。
5、如图所示,开关S接a时电压表示数为9V;开关接b时电压表示数为4V,则可知此时灯L1两端电压U1= V,灯L2两端电压U2= V,电源电压U= V。
6、在物理学中,用电阻来表示导体对电流的作用的大小。
电阻是导体本身的一种性质,它的大小决定于导体的、、和,它的大小还与有关。
7、滑动变阻器是靠改变接入电路中的电阻线的,来逐渐改变接入电路的,从而逐渐改变电路中的。
8、如图所示的滑动变阻器,铭牌上标有“50Ω0.25A”,表示的意思是。
将此变阻器连入电路中,当滑片P置于最左端时,连入电路的电阻为Ω;当滑片置于最右端时,连入电路的电阻为Ω。
9、右图所示为测定油箱内油面高度的装置,R是滑动变阻器,得分评分学校_________________班级___________________考号____________________姓名____________________=========密===============封===============线=================SA BP它的滑片为杠杆的一端,油量表是由表(选填“电流”或“电压”)改装而来的,从油量表的读数可以知道油面的高度情况,当油面下降时,油量表读数将。
电流电压电阻测试题(卷)姓名____班级___考号____一、选择题()1、两个滑动变阻器如图6-17所示串联起来,M、N两个接线柱接入电路,为使这两只滑动变阻器接入电路的总电阻最大,则两滑片的位置应为() A.P1和P2都放在最右端B.P1和P2都放在最左端C.P1放在最左端,P2放在最右端D.P1放在最右端,P2放在最左端图6-16 图6-17 图6-182、如图6-18表示一种自动测定油箱内油面高度的装置,当油面上升时,则() A.接入电路中的电阻减小,油量表示数变大B.接入电路中的电阻变大,油量表示数变小C.接入电路中的电阻减小,油量表示数变D.接入电路中的电阻变大,油量表示数不变3、当温度一定时,比较两根铜导线电阻的大小,下列说法中正确的是:()A、长导线的电阻一定大B、粗细相同,长导线的电阻一定大C、细导线的电阻一定大D、长度相同,粗导线的电阻一定大4、有两根导线,它们的横截面积之比为2:1,把它们串联在电路中,有电流通过时,两根导线上电流的关系是:()A、I粗=2I细B、2I粗=I细C、I粗=I细D、I粗=4I细5、如图所示,向同一方向移动滑片,电阻的变化效果相同的是:()A、甲和丙B、乙和丁C、甲和丁D、甲和乙6、粗细和长度相同的一铜导线和一根铝导线串联在同一电路中,则:()A、两根导线上的电流一定相等B、两根导线的电阻一定相等C、铜导线上的电流大于铝导线上的电流D、两根导线上的电流方向相反7、用电流表测某一电路中的电流,如选用0-0. 6A量程测量,测得的电流为0.2A,如选用0-3A的量程,测得的电流为0.18A,那么该电路中的电流应为:()A、0.2AB、0.18AC、0.19AD、以上答案都不对8、在如图所示的电路中,L是灯泡,两只电表a,b的接法正确,则:()A、a,b都是电流表B、a表是电压表,b表是电流表C、a,b都是电压表D、b表是电压表,a表是电流表9、在如图所示的电路中,当开关S闭合时,电压表测:A、测R1的电压B、测R2的电压C、测R1和R2两端的总电压D、测电源的电压10、在如图所示的电路中,当开关S闭合时,电灯不亮,电流表无读数,电压表读数为电源电压,以下不可能的情况是:()A、电流表中断路,L1和L2都完好B、L1灯丝断路,电流表和L2都完好C、L2灯丝断路,电流表和L1都完好D、L1和L2灯丝都断路,而电流表完好11、如图是测量电压和电流的电路图,下列论述完全正确的是:()A、甲乙都是电压表,丙表是电流表B、三表都是电压表C、三表都是电流表D、甲是电压表,乙丙两表是电流表12、有关金属材料电阻的大小,下面说法中错误的是:(不考虑温度)()A、同种材料做成的长度,横截面积相同的导线,电阻相同B、导体的电阻大小与导体两端的电压和通过的电流无关C、不同的材料做成的导体,电阻一定不同D、对于同种材料,长度长,电阻大;横截面积大,电阻大13、关于导体对电流有阻碍作用的说法正确的是:()A、导体中有电流,导体才有电阻B、导体电阻的大小取决于通过它的电流大小C、导体的电阻是导体本身的一种属性,与通过的电流无关D、导体的电阻只与导体的长度、横截面积有关14、关于电阻的大小说法正确的是:()A、铜制的导线,粗的一定比细的电阻小B、绝缘体不容易导电是因为它无电阻C、通过导体的电流越小,电阻就越大D、导体两端的电压越大,电阻就越小15、滑动变阻器接入电路后,移动滑片能改变电阻是因为移动滑片时改变了:()A、电阻线的材料B、电阻线的横截面积C、接入电路中的电阻线的长度D、电阻线的温度16、关于电源、电压、电流说法正确的是:()A、有电源就一定有电压和电流B、有电流则同时有电源和电压C、有电压时同时有电源和电流D、以上说法都不对二、填空:()1、如图6-10所示,用电压表测小灯泡L1两端的电压。
电压电阻测试题及答案一、选择题1. 电压的单位是:A. 欧姆B. 安培C. 伏特D. 瓦特答案:C2. 电阻的基本单位是:A. 欧姆B. 千欧C. 兆欧D. 微欧答案:A3. 一个电路中,电阻R1为100欧姆,R2为200欧姆,串联后的总电阻为:A. 100欧姆B. 200欧姆C. 300欧姆D. 400欧姆答案:C4. 并联电阻的总电阻值比任何一个单独的电阻值:A. 大B. 小C. 相同D. 无法确定答案:B5. 欧姆定律表明电压、电流和电阻之间的关系是:A. V = IRB. I = VRC. R = VID. V = RI答案:A二、填空题6. 当电压一定时,电流与电阻成________关系。
答案:反比7. 串联电路中,总电阻等于各个电阻的________。
答案:和8. 并联电路中,总电阻的倒数等于各个电阻倒数的________。
答案:和9. 一个电阻为10欧姆的电阻器,通过它的电流为0.5安培,那么它的电压是________伏特。
答案:510. 电压表的内阻应该尽可能________,以减少测量误差。
答案:大三、简答题11. 请简述什么是超额电阻,并说明它在电路中的作用。
答案:超额电阻是指在电路设计中故意加入的额外电阻,用以限制电流,保护电路中的其他元件不受过大电流的损害,同时也可以用于分压。
12. 解释为什么在测量电阻时,需要使用标准电阻进行校准。
答案:使用标准电阻进行校准是为了确保测量的准确性。
由于电阻的测量可能会受到温度、接触电阻、仪器精度等因素的影响,通过与已知准确值的标准电阻比较,可以校正这些误差,提高测量结果的可靠性。
四、计算题13. 一个电路由三个电阻串联组成,分别为R1=20欧姆,R2=30欧姆,R3=50欧姆。
求电路的总电阻。
答案:总电阻 R_total = R1 + R2 + R3 = 20 + 30 + 50 = 100欧姆14. 如果上述电路两端的电压为12伏特,求流过R1的电流。
电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1.如果要改变某一导体的电阻;下列方法中无效的是A.改变导体的长度B.改变导体的横截面积C.改变导体的材料D.改变导体两端的电压2.将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A.a和b B.a和c C.c和d D.b和d3.下列说法正确的是A.短导线的电阻比长导线的电阻小B.粗导线的电阻比细导线的电阻小C.铜导线的电阻比铁导线的电阻小D.同种材料长度相等;粗导线的电阻比细导线的电阻小4.关于物体的导电性能;下列说法中正确的是A.导体和绝缘体都容易导电 B.大地、人体、油都是导体C.橡胶、塑料、碳都是绝缘体D.导体和绝缘体之间没有绝对的界限5.如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A.灯L1两端的电压为3V B.灯L1两端的电压为2VC.电源电压与灯L1两端的电压之和为3V D.灯L2两端的电压为2V6.如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A.变大、变暗B.变大、变亮C.变小、变亮D.变小、变暗7.图4中要用电压表测量灯L两端的电压;正确的接法是8.如图5示;开关闭合时;V1的示数为6V;V2的示数为2.5V;则灯L1两端的电压为A.6V B.3.5V C.2.5V D.8.5V9.下列说法中正确的是A.只有36V的电压对人体才安全B.电压表不能直接接在电源正负极上C.电源是提供电压的装置D.电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A.通过它们的电流一定不.相等B.它们两端的电压之和等于总电压C.它们两端的电压一定相等D.通过它们的电流之和等于总电流11.在图6所示的电路中;有可能造成电源和电流表都损坏的是12.某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A.电流表已被烧坏;致使电路不通B.电流表完好;但未与导线接牢C.灯L的灯座接线处短路D.电流表接线处碰线电流表被短路二、填空题每空2分;共22分13.6kV=________V;2.2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14.如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15.滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16.某滑动变阻器铭牌上标有“10Ω、1.5A”;10Ω表示 ;1.5A表示 ..三、作图题共13分17.2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18.3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19.4分图11中电流表、电压表示数分别为0.44安、2.5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20.4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21.6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程:1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验:在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22.10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1.00.51.51.02.00.51.5横截面积m m23.00.81.20.83.01.21.2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0.30.80.90.60.70.40.51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323.王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24.输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点:①增大输电线的横截面积;②靠近发电厂建工厂;③用超导技术输电..25.有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7.5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。
电压表和电流表伏安法测电阻一、选择题(每小题5分,共50分)1.A关于电压表和电流表,下列说法中正确的是( )A.理想的电压表和电流表的内阻不计,是因为它们都为零B.理想的电压表和电流表的内阻不计,是因为它们都极大C.理想的电压表内阻极大,电流表内阻为零D.在电路中,理想的电压表可视为短路,理想的电流表可视为开路答案:C2.B有两个经过精确校准的电压表V1和V2,当用它们分别来测量图中的电阻R0两端电压时,读数依次为15.3V和15.8V,那么在未接上电压表时,R0两端的电压应是( )A.大于15.8VB.小于15.3VC.在15.3V和158V之间D.无法确定答案:A3.A一电流表的满偏电流I g=1mA,内阻为200Ω.要把它改装成一个量程为0.5A的电流表,则应在电流表上( )A.并联一个200Ω的电阻B.并联一个0.4Ω的电阻C.串联一个0.4Ω的电阻D.串联一个200Ω的电阻答案:B4.A一个电流表的满偏电流I g=1mA.内阻为500Ω,要把它改装成一个量程为10V的电压表,则应在电流表上( )A.串联一个10kΩ的电阻B.并联一个10kΩ的电阻C.串联一个9.5kΩ的电阻D.并联一个9.5kΩ的电阻答案:C5.B如图所示,“a、b两端电压恒定,电阻R1=2kΩ,用内阻也是2kΩ的电压表测电阻R1两端电压为2V,测R2两端电压为4V,则不接电压表时,a、b间总电压为( )A.6VB.8VC.10VD.12V答案:C6.B两只相同的电阻串联后接到电压为9V的恒定电路上,用一只0~5~15V的双量程电压表的5V档测其中一只电阻两端电压时,示数为4.2V,则换用15V档测这个电阻两端电压时,示数为( )A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定答案:C7.A小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为R G、R A、R V,它们之间的大小关系是( )A.R G<R A<R VB.R A<R G<R VC.R V<R A<R GD.R G>R V>R A答案:B8.A图所示的是伏安法测电阻的部分电路,开关先后接通a和b时,观察电压表和电流表示数的变化,那么( )A .若电压表示数有显著变化,测量R 的值时,S 应接aB .若电压表示数有显著变化,测量R 的值时,S 应接bC .若电流表示数有显著变化,测量R 的值时,S 应接aD .若电流表示数有显著变化,测量R 的值时,S 应接b答案:AD9.B 一个电压表由电流表G 与电阻R 串联而成,若在使用中发现电压表读数总比正确值稍小一些,采用哪种方法可以改进( )A .在R 上串联一个比R 小得多的电阻B .在R 上串联一个比R 大得多的电阻C .在R 上并联一个比R 小得多的电阻D .在R 上并联一个比R 大得多的电阻答案:D10.B 关于小量程电流表G 改装成电压表或电流表后,因为G 表原来内阻的大小,对电路进行测量时所产生误差的影响,正确的是( )A .G 表的内阻越大,改装成的电压表在测量时产生的误差就越大B .G 表的内阻越大,改装成的电流表在测量时产生的误差就越大C .G 表的内阻大小对改装成的电压表和电流表在测量时产生的误差没有影响D .G 表的内阻越大,对改装成的电压表和电流表在测量中的误差就越小答案:B二、填空题(每空4分,共28分)11.A 一小量程电流表的内阻是1kΩ,满偏电流是100μA ,现把它改装成量程为3V 的电压表,分压电阻为______;若把它改装成量程为1A 的电流表,分流电阻为______ 答案:29k Ω;0.1Ω12.B 如图所示是一个双量程电压表,表头是一个内阻为R g =500Ω,满偏电流为1mA 的毫安表,表盘刻度分为100个刻度.现接成量程分别为10V 和100V 的两个量程,则所串联的电阻R 1=______,此时刻度盘每个刻度表示______V ,所串联的电阻R 2=______答案:9500Ω;0.1;90000Ω13.B 已知电流表的内阻约为0.1Ω,电压表内阻约为10kΩ,若待测电阻约为5Ω,用伏安法测其电阻,应采用电流表______接法若待测电阻约为500Ω,用伏安法测其电阻时,应采用电流表______法答案:外,内(点拨:当V A x R R R >时,被测电阻属于大值电阻,应采用电流表内接法;若V A x R R R <,则被测电阻属于小值电阻,应采用电流表外接法)三、计算题(每小题11分,共22分)14.B 如图所示的电路中,电流表G 的内阻R g =900Ω,A 、B 间电压恒定,若把电路由图(a )变成图(b )的形式,电路总电阻不变,只是通过电流表的电流变为原来的101,则R 1、R 2分别为多少? 答案:由题意可知,电路总电阻不变,故电路总电流也不变,而(b )中流过电流表的电流只有a 中的101,所以R 1的电阻只有电流表内阻的1/9,即Ω==100R 91R G 1R 1与电流表并联以后的总电阻为Ω=Ω+⨯90100900100900.又因为电路总电阻不变,所以90Ω+R 2=900Ω得R 2=810Ω.15.C 如图所示,用伏安法测电阻R x 时,MN 接在恒定电压上,当S接a 点时电压表示数为10V ,电流表示数为0.2A ;当S 接b 点时,电压表示数为12V ,电流表示数为0.15A ,求:(1)为了较准确地测定R x ,S 应接在哪一点?(2)求R x 的真实值答案:(1)当S 分别接a 、b 时,由于电流表示数变化较大,说明电压表内阻对测量的影响较大,故S 应接在b 点(2)由题意可知,当S 接a 时,电流表上的电压为2V ,流过电流表的电流为0.2A .据I U R =,可得电流表的内阻Ω==102A.02V R A 当S 接b 时,又因为当S 接b 时,所测得的是被测电阻与电流表电阻之和,故R 直=R 测-R A =80Ω-10Ω=70Ω。
中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级:___________姓名:___________考号:___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时,老师给小明提供了如下器材:电源(电压恒定为4.5V),电流表,电压表,开关各一个,滑动变阻器甲“10Ω;2A”和滑动变阻器乙“20Ω;1A”各一个,定值电阻5Ω、10Ω、15Ω各一个,导线若干。
(1)注意在连接电路时,开关必须处于状态;(2)用笔画线代替导线,将图甲的实验电路连接完整(要求:滑动变阻器滑片P向左滑动时电流表示数变大,导线不允许交叉);(3)正确连接电路后闭合开关,发现电流表有示数,无论怎样移动滑片P,电压表都无示数,则故障可能是(答出一种情况即可);(4)排除故障后,小明把5Ω的电阻接入电路中,移动滑片P到适当位置,读出电流表示数如图乙所示,正确记录后,小明又改用10Ω电阻继续实验,闭合开关后,小明应将滑片P向(选填“左”或者“右”)移动至电压表示数为V;(5)小明在实验中所选用的滑动变阻器应该是(选填“甲”或“乙”);(6)利用老师给的器材,还能完成的电学实验有:(写出一个即可)。
2.小刚同学在探究电流与电阻的关系时,设计了如图甲所示的电路,部分实物连接情况如图乙所示。
其中电源电压恒为4.5V,滑动变阻器R0最大阻值为80Ω,定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。
(1)请根据甲图电路图,在乙图中用笔画线代替导线将实物电路连接完整(要求滑片P右移时接入阻值变大);(2)正确连好电路,移动滑片P到最大阻值处,闭合开关后发现电流表示数为零,电压表示数接近电源电压。
故障原因是定值电阻R ;(3)故障排除后,小刚先用5Ω电阻实验,闭合开关,调节滑片P,使电压表示数为2V,并记录此时电流表的示数,断开开关;将5Ω电阻换成10Ω,闭合开关,将滑片P向(选填“A”或“B”)端适当移动,使电压表示数为2V,记录此时电流表的示数;(4)更换其余电阻继续实验,根据4组数据作出I=1/R图像如图丙所示;分析I=1/R图像可得出:在电压一定时,电流与电阻成;(5)小刚学习了伏安法测电阻后,用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。
高中物理测电阻试题及答案一、选择题(每题2分,共10分)1. 电阻的基本单位是()A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)2. 欧姆定律的数学表达式是()A. R = V/IB. R = V * IC. I = V/RD. I = V * R3. 测量电阻时,若电压表和电流表位置互换,将会导致()A. 测量值偏大B. 测量值偏小C. 测量值不变D. 无法测量4. 以下哪个因素会影响电阻的阻值?()A. 温度B. 材料C. 长度D. 所有选项5. 测量电阻时,若电流表的量程选择不当,可能会()A. 损坏电流表B. 导致测量值偏大C. 导致测量值偏小D. 没有影响二、填空题(每空1分,共10分)6. 电阻的国际单位是________。
7. 欧姆定律表明,电阻的阻值与通过它的电流和两端电压的关系是________。
8. 当电阻两端电压为2V,通过的电流为0.5A时,其阻值为________Ω。
9. 电阻的阻值与导体的________、________以及________有关。
10. 测量电阻时,应先________电流表,再________电压表。
三、计算题(共20分)11. 已知一个电阻两端的电压为12V,通过该电阻的电流为0.3A,求该电阻的阻值。
四、实验题(共30分)12. 描述如何使用伏安法测量电阻的阻值,并说明实验中应注意的事项。
五、简答题(共30分)13. 为什么在测量电阻时,电流表和电压表不能同时连接到电路的同一位置?答案一、选择题1. A2. C3. B4. D5. C二、填空题6. 欧姆(Ω)7. 电流与电压成正比,与电阻成反比8. 4Ω9. 材料、长度、截面积10. 校零,串联三、计算题11. 根据欧姆定律 R = V/I,计算得R = 12V / 0.3A = 40Ω。
四、实验题12. 伏安法测量电阻的步骤如下:- 准备一个待测电阻、一个电源、一个电流表、一个电压表、一个开关和若干导线。
初三物理电压电阻测试卷(带答案)一、选择题(共18道总分36分)1、如题5图所示的电路中a、b是电表,闭合开关要使电灯发光,则:()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表2、如图所示,闭合电健,两个灯泡都不亮,电流表指针几乎未动,而电压表指针有明显偏转,该电路的故障可能是()A.电流表坏了或未接好:B.从a经过L1到b的电路中有断路。
C.L2灯丝烧断灯座未接通。
D.电流表和L1、L2都坏了。
3、图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为[]4、关于电压,下列说法错误的是:A电压是电路中形成电流的原因;B电路中有电流时,电路两端就有一定的电压;C电源是提供电压的装置;D有电压就一定有电流;5、如图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮.调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮.出现这一现象的原因不可能的是()A.灯泡L2灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良6、如图所示,选择合适的电表符号填入电路空缺处,要求:当开关S闭合后,灯泡L1和L2正常发光,则()A.甲为电流表,乙为电压表,丙为电流表B.甲为电流表,乙为电压表,丙为电压表C.甲为电压表,乙为电压表,丙为电流表D.甲为电压表,乙为电流表,丙为电流表7、关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程"试触"C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出8、如图所示,R0为定值电阻,R1为滑动变阻器,V1、V2为实验室用电压表(接线柱上标有"-"、"3"、"15"),闭合开关后,调节滑片P,使两电压表指针所指位置相同。
电流、电压、电阻单元测试题
一、选择题:
1.下图是滑动变阻器接入电路的示意图,其中移动滑片不能
..改变接入电路电阻的是
2.每当节日的夜晚,许多高大的建筑物都要用成千只灯泡装点起来,点亮的灯泡映出建筑物的轮廓,显得美丽、壮观.这些灯泡是
A.并联B.串联 C.可能是串联,也可能是并联D.无法判断
3.在下图所示的电路中,电压U不变,开关K闭合后,下列说法正确的是:
3题图 4题图
A.电流表的读数增大 B.电流表的读数减小
C.电压表的读数增大 D.电压表的读数减小
4.如下图所示,将两只灯泡串联在电路中,闭合开关后发现其中一只发光,另一只不发光。
下列说法中正确的是:
A.不发光的灯泡灯丝断了
B.两灯比较,不发光的灯泡的灯丝电阻较小
C.两灯比较,不发光的灯泡的两端的电压较大
D.两灯比较,通过不发光的灯泡的电流较小
5.如图是连入某电路的电流表的读数,正确的是:
5题图 6题图
A.0.32A B.1.6A C.0.26A
D.1.52A
6.如图所示,闭合开关s,滑动变阻器的滑片P向右移动时,电流表的示数将:A.变大 B.变小 C.不
变 D.无法确定
7.在下图所示电路中,当闭合开关后,两个电压表指针偏转均为图b.所示,则电阻R1和R2两端的电压分别为:
A.4.8V,1.2V; B.6V,1.2V; C.1.2V,6V; D.1.2V,
4.8V.
8.关于导体的电阻,下列说法中正确的是
A锰铜丝的电阻比铜丝的电阻大 B粗细相同的导线,长的电阻较大
C长短相同的导线,细的电阻较大
D 同种材料制成的长短一样的两条导线,粗的电阻较大
9.如图所示的电路中,闭合开关S后,小灯泡L1、L2都正常发光,电表完好,如果将电压表电表互换,那么将出现的情况是:
9题图 10题图
A电压表示数不变,灯汇L1、L2不亮 B电压表示数变小,灯泡L1、L2变亮C电流表示数变小,灯泡L1、L2变亮 D 电流表、电源烧坏,灯泡L1、L2不亮10.小明在做电学实验时,按下图连接一个电路,电源电压不变,闭合开关后,灯L1L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变。
产生这一现象的原因是:
A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路
二、填空题:
11.如图所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置,其中电源电压保持不变,R是滑动变阻器,它的金属滑片是金属杠杆的一端,小阳同学在装置中使用了一只电压表(图中没有画出),通过观察电压表示数,可以了解油量情况。
你认为电压表应该接在图中的两点之间,按照你的接法请回答:当油箱中油量减少时,电压表的示数将(填“增大”或“减小”)
12.下图是有4个接线柱的滑动变阻器,当AD端接入电路时,滑片P向右移动,接人电路中的阻值将 (填“增大”、“减小”或“不变”);当AB端接入电路时,滑片P向左移动,接入电路中的阻值将.
13.如图所示,电源、导线和开关都接触良好.闭合开关S后两灯均不亮,此时测得a、b间的电压为U,a、c间的电压也为U,b、c间的电压为零.由此可判断该电路的故障可能是___________________.
14.如图所示,电阻R和滑动变阻器组成并联电路,此电路有发生短路的可能吗?如果有,请你具体指出来.
______________________________________ .
13题图 14题图 15题图
15.如图是电池外壳上的说明,根据学习的物理知识可判断“500mAh”中“mAh”是物理量的单位。
电池中含有汞(Hg)、镉(cd)等多种重金属,电池外壳锈蚀腐烂后会污染环境,危害公众健康。
图10左边的图案是一个打“×”的普通的垃圾箱,它告诉我们 ______________。
16.如图所示的电路里,在圆圈a,b,c上连接适当电表,使灯L1和L2并联且能发光,那么a应是_______表;b是_______表;c是________表。
17.把一根粗细均匀的细铁丝对折起来,电阻将_ _____;若剪一半,剩余部分的电阻将________(填“变大”、“变小”或“不变“)
三、实验与探究题:
18.现有两种规格的不锈钢丝和铜丝。
请你设计实验研究方案,比较不锈钢丝和铜线这两种材料的导电性能。
(1)实验研究中对不锈钢丝和铜丝的选取有什么要求?
(2)你用什么方法显示材料的导性能?(可画出相应的电路图加以说明)
19.如图是研究串联电路电压关系时,用电压表测电阻R l两端电压的电路图,这个电路中有两处错误.
(1)请在错处画上“×”,并用笔画线在图上改正过来.
(2)按改正后的实物图在虚线框内画出电路图.
20.现有如下器材:一个电池组,两个开关S1、S2,两个灯泡L1、L2,导线若干.请你按以下要求在方框中画出你设计的电路图.
要求:①L1、L2并联;②S1控制L1和L2;③S2只控制L2
21.请你仔细观察如图所示实物电路,并在下面两种方案中任选一种方案,使电路成为合理的电路。
(1)在图中只加一根导线,使实物电中成为并联电路。
(2)在图中只改动一根导线的一端,使实物电路成为串联电路。
要求:在被改动的导线上画“×”,然后画出改动的导线。
