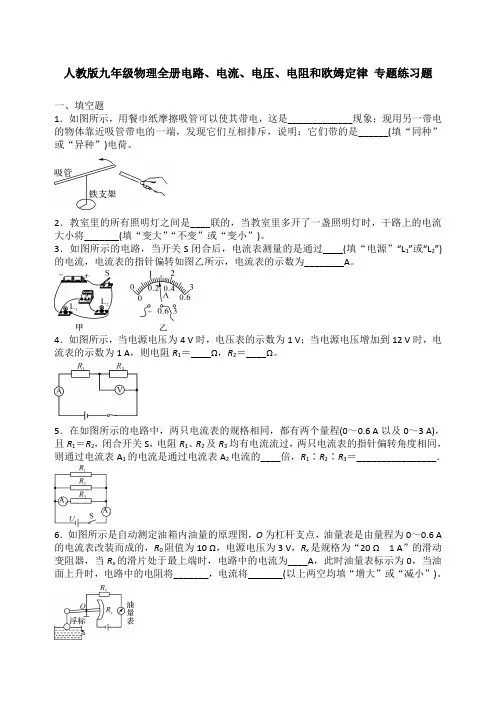

九年级物理电路电流电压电阻测试题

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，其中一盏灯不发光，观察到电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是A．灯L1断路B.灯L2短路C．灯L1短路D.灯L1、L2都断路2、下列各种说法中错误的是（）A．生活用电电压为220VB．日常生产中有时还用到380V的电压C．一节干电池的电压一般是2VD．不高于36V的电压是安全电压3、如图所示，闭合开关，两灯都不亮．为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路4、如图所示，下列电路中属于串联电路的是5、洋洋设计了一个自动测高仪，给出了四个电路，如图8所示，R是定值电阻，R´是滑动变阻器。

其中能够实现身高越低，电压表示数越小的电路是6、小华用如图所示电路进行如下操作，下列说法正确的是( )A．直接将A、B连接，闭合开关后电路短路B．测量电流时，应将电流表"＋"接在A点，"－"接在B点C．在A、B间接电压表，闭合开关后电压表无示数D．在A、B间接另一灯泡，两灯泡是并联的7、如右图所示的电路中，若开关S闭合，灯L1L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮．由此可以判断()A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路8、关于导体的电阻，下列说法正确的是：A．导体的电阻与导体两端的电压有关；B．导体的电阻与通过导体的电流有关；C．导体两端电压为零时，导体的电阻也为零；D．导体的电阻与电流、电压大小无关，是导体本身的一种属性。

9、如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．10、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为"220V 15W"、D为发光二极管，规格为"1.2V 0.002A"、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路（）A．B．C．D．11、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V12、一段金属导体，用力使其均匀拉长，则该导体的电阻将A．变大B．不变C．变小D．无法确定13、有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I―U图线如图所示。

人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。

如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

九年级物理第十六章电压电阻单元测试题班级：姓名：得分：一、单项选择题（每题 3 分，共 33 分）1、电源在电路中的作用是（）A．供应电流B．供应电压C．供应电量D．既供应电压，也供应电流2、在用电压表测量如图16-1 所示电路中灯泡 L 两端的电压时，电压表应接在（）A.a、b 之间， a 与电压表“ +”接线柱连接B.a、b 之间， b 与电压表“ +”接线柱连接C.c、d 之间， c 与电压表“ +”接线柱连接D.c、d 之间， d 与电压表“ +”接线柱连接图 16-13、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．必然是串通B．必然是并联C．串通、并联都有可能D．以上说法都不对4、以下用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．一般家用的白炽电灯5、关于电流表和电压表的使用，以下说法错误的选项是（）A．使用前都应检查指针可否指零B．如有两个量程，一般都先用大量程“试触”C．两表都不能够将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6、为了研究电阻跟哪些因素有关，实验中必定（）A．保持一个因素不变，改变其他因素，比较电阻中电流的大小B．一次只改变某一因素，保持其他因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其他因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小7、一个滑动变阻器铭牌上标有“50Ω 1.5A ”的字样它的意义是（）A ．电阻的最小值是 50Ω，赞同经过的最大电流是 1.5AB ．电阻的最小值是 50Ω，赞同经过的最小电流是 1.5AC．电阻的最大值是 50Ω，赞同经过的最小电流是 1.5AD．电阻的最大值是 50Ω，赞同经过的最大电流是 1.5A8、为了改变一根导线电阻的大小，以下方法中必然不能够达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流9、在图 16-2 所示的电路中，①②③④处的电表分别是（）A. 表①是电压表，表②③④是电流表B. 表①③是电压表，表②④是电流表C. 表①②是电压表，表③④是电流表图 16-2D.表①③④是电压表，表②是电流表10、在图 16-3 所示电路中，电源电压保持不变，当开关S闭合， S 断开时，电12压表的读数是3V；当开关 S1断开， S2闭合时，电压表的示数是5V，则 S2断开时，灯 L1和 L2两端的电压分别为 ( )A.2V 和 3VB.3V和 2VC.2V 和 8VD.2V和 5V11、有一个同学在测量电压时用的是0～ 3V 的量程，但记录的读数倒是 6.5V ，则该同学实质测的电压值是()A． 5V B ． 2． 5V C.1． 3V D． 11．5V图 16-3二．填空题 ( 每空 1 分，共 30 分 )12 、单位换算：（ 1） 0.22kV=V V（2）3.8 ×105mV=（ 3） 468000Ω＝M Ω（4）1.1KΩ =Ω13、请完成图16-4 中甲、乙、丙、丁四表的读数。

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6V C．V示数小于6V D．V示数大于6V2、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d3、小明用如图7所示的器材研究"影响电阻大小的因素"。

a,b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是（）A.利用此装置能探究导体电阻的大小和横截面积、长度的关系B.利用此装置只能探究导体电阻大小和横截面积的关系C.小灯泡越亮，表示接入的合金丝电阻越大D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4、小璇按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒，小璇这样分类所依据的物理属性是（）A．密度B．导电性C．硬度D．磁性5、如图所示，两盏相同的电灯在闭合开关后都能发光．过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A．电灯L1短路B．电灯L2短路C．电灯L1灯丝断了D．电灯L2灯丝断了6、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管．制成这种发光二极管的主要材料是A．陶瓷材料B．金属材料C．半导体材料D．超导材料7、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V8、在"探究影响导体电阻大小的因素"的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。

九年级物理电压电阻题20套(带答案)含解析一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

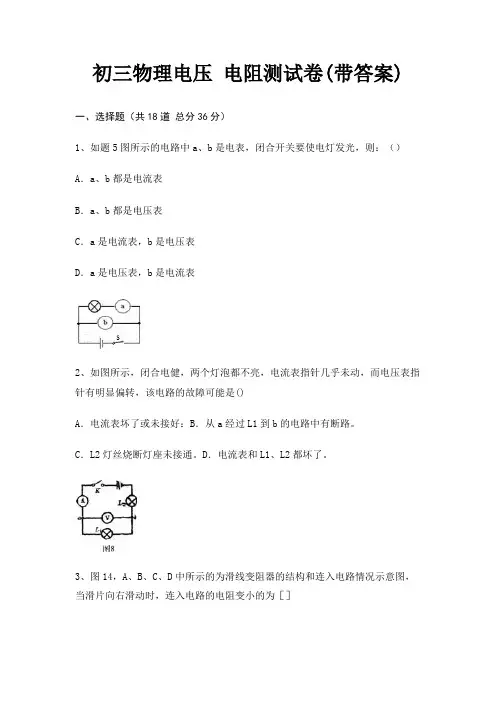

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如题5图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表2、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是()A．电流表坏了或未接好：B．从a经过L1到b的电路中有断路。

C．L2灯丝烧断灯座未接通。

D．电流表和L1、L2都坏了。

3、图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］4、关于电压，下列说法错误的是：A电压是电路中形成电流的原因；B电路中有电流时，电路两端就有一定的电压；C电源是提供电压的装置；D有电压就一定有电流；5、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因不可能的是()A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良6、如图所示，选择合适的电表符号填入电路空缺处，要求：当开关S闭合后，灯泡L1和L2正常发光，则（）A．甲为电流表，乙为电压表，丙为电流表B．甲为电流表，乙为电压表，丙为电压表C．甲为电压表，乙为电压表，丙为电流表D．甲为电压表，乙为电流表，丙为电流表7、关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程"试触"C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出8、如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有"-"、"3"、"15"），闭合开关后，调节滑片P，使两电压表指针所指位置相同。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

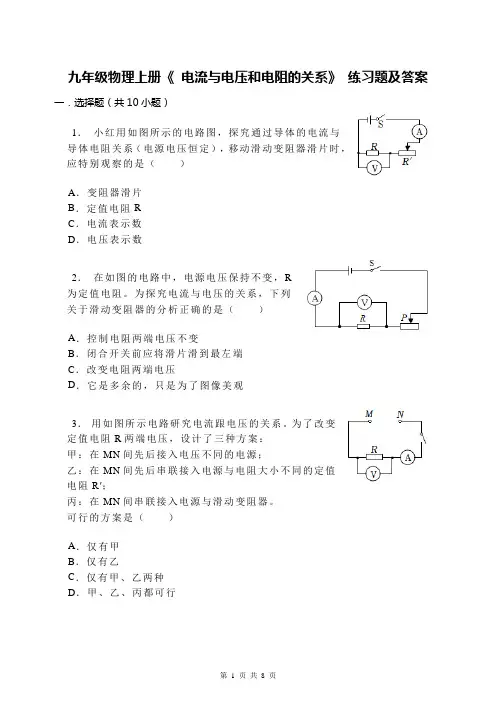

九年级物理上册《电流与电压和电阻的关系》练习题及答案一．选择题（共10小题）1．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻RC．电流表示数D．电压表示数2．在如图的电路中，电源电压保持不变，R为定值电阻。

为探究电流与电压的关系，下列关于滑动变阻器的分析正确的是（）A．控制电阻两端电压不变B．闭合开关前应将滑片滑到最左端C．改变电阻两端电压D．它是多余的，只是为了图像美观3．用如图所示电路研究电流跟电压的关系。

为了改变定值电阻R两端电压，设计了三种方案：甲：在MN间先后接入电压不同的电源；乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；丙：在MN间串联接入电源与滑动变阻器。

可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行4．用如图所示电路探究“电流跟电阻的关系”，实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来应该采取的措施是（）A．适当增加电池的节数B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动5．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻小于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A D．将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.9A6．小佳同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R 2 由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操作是（）A．向左调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数B．换用更精确的电压表进行测量C．向右调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数D．增加电池的个数，使电源电压变大7．在“探究电流跟电阻的关系”实验中，当把电阻R由10Ω更换为20Ω后，闭合开关，下一步的操作应当是（）A．适当增加电池的节数B．记录电流表和电压表的示数C．调节滑动变阻器，使电压表示数与更换前相同D．调节滑动变阻器，使电压表示数为更换前一半8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。

初三物理电路电流电压和电阻试题答案及解析1.在图中，要求用电流表测量灯泡L2中的电流(约为0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．【答案】【解析】已知两灯并联，则电路总的连接方式为并联；开关控制整个电路，说明了开关连在干路中．变阻器调节L1的亮度，说明了变阻器与灯L1串联在同一支路中，而电压表测量灯L1两端的电压，说明电压表与L1并联；电流表测量灯L2的电流，说明电流表串联在灯L2所在的支路中．在连接实物图时，要注意两点：①电压表、电流表量程的选择，以及“+”进“-”出的接线要求；②滑动变阻器的连接方法：“一上一下”．具体连接方法：先将电池组、开关串联起来，然后分成两路：一路接入滑动变阻器（一上一下）、灯L1，然后回到电源的负极，另一路接入灯L2、电流表，然后回到电源的负极，由于灯泡的额定电流大约为0.3A，所以选择0～0.6A的量程．最后将电压表并联在灯L1的两端，由于电源电压为3V，所以选择0～3V的量程。

然后根据实物图来画出相应的电路图。

【考点】实物的电路连接；根据实物图画电路图；电流表的连接；电压表的连接；滑动变阻器的使用．2.如图所示，要使灯泡L1和L2串联在电路中，应闭合开关；若要使L1和L2并联在电路中，应闭合开关；绝对不允许同时闭合开关，因为此时电路处于状态，会把电源烧坏．【答案】S3 S1、S2S2、S3短路【解析】串联电路中电流只有一条路径，电流顺次流过各用电器；并联电路中电流有两条或两条以上路径。

根据电流的流向，要使灯L1、L2串联，电流从正极出发，先后经过灯L2、L1，电流经开关S3、L2、L1回到电源负极，所以只要闭合S3即可。

要使两灯并联，电流可以从正极经S1后，分别从L1支路和L2、S2这两条支路回到电源负极，所以闭合开关S1、S2。

在电路中绝不允许不经不用电器电流直接从正极流到负极，所以闭合开关S2、S3会造成电源短路，烧坏电源。

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图甲所示电路，闭合开关S后，将滑动变阻器的滑片P从一端滑到另一端，R1、R2的U～I关系图象如图乙所示：在上述过程中，滑片P从任意一点滑动到另外一点时，电流表A的示数变化量为△I，电压表V1、V2的示数变化量分别为△U1、△U2，R1、R2的功率变化量分别为△P1、△P2，则（）A．R1的阻值为70ΩB．电源电压是18VC．||=||总成立D．||=||总成立2、在手电筒电路中，提供电能的是A．灯泡B．电池C．导线D．开关3、在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．4、如图所示的四个电路中，电流表或电压表连接正确的是（）5、如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小6、小明同学按照如图9所示的电路"研究串联电路中电流、电压的特点"，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路7、如图所示，开关S闭合时，可能发生的现象是（）A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏8、下列物质中属于半导体的是（）A．氯化钠B．砷化镓C．二氧化硅D．镍铬合金9、如图11所示，AB、CD为两根平行且均匀的相同电阻丝，直导线EF可以在AB、CD上滑行并保持与AB垂直，EF与AB、CD接触良好。

B、D之间的电压U 保持不变，A、C之间接一个理想电压表，当EF处于图中位置时电压表示数为6.0伏，如将EF由图中位置向左移动一段距离△L后电压表示数变为5.0伏，若将EF由图中位置向右移动一段相同距离△L后，电压表示数将变为A、6.5伏B、7.0伏C、7.5伏D、8.0伏10、下列数据中，符合实际情况的是（）A．中学生的身高约为170dmB．人的心脏跳动一次的时间约为5sC．对人体来说，安全电压是220VD．人体的正常体温约为37°C11、如图5所示的各电路中，灯泡和电阻均相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是〔〕12、如图，小伟同学做实验把电压表串联在电路中，那么当开关闭合后，将（）A．灯泡的灯丝烧断B．电压表一定烧坏C．电源损坏D．电压表指针有明显偏转13、如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路14、（10·柳州）两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为A．2ΩB. lΩC．3ΩD.5Ω15、一节新干电池的电压是A．1.5 V B．15 V C．36 V D.220 V16、如下左图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是A．L1L2都变暗B．L1L2都变亮C．L1变亮，L2变暗D．L1变亮，L2的亮度不变17、图中电路的电源电压不变，当变阻器的滑片P向右移动时，正确的结论是A A、B、C三灯全部变暗。

电路、电流、电压、电阻综合测试题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”)|2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．永刚同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

·5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

:8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是图2甲乙图3 0；10 15 V0 123(a)图1图5_____V ，。

二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）A ．锡箔纸B ．塑料纸C ．湿布条D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） /A 、6V 4VB 、4V 6VC 、2V 4VD 、4V 2V11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。
