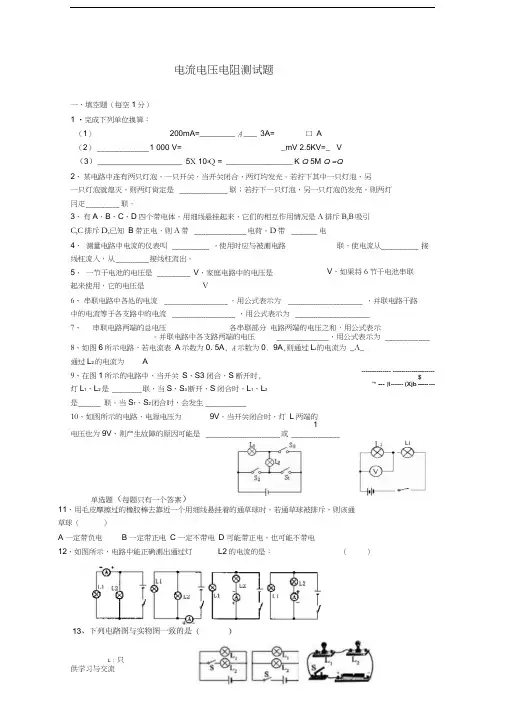

电流电压电阻测试题
一、填空题（每空1分）
1．完成下列单位换算：
（1）200mA=__ ____A 3A=_____ _μA
（2）1 000 V=_____ _mV 2.5KV=_ _____V
（3）5×103Ω=_______ __KΩ5MΩ=_ _____Ω
2、某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定联。
3、有A、B、C、D四个带电体，用细线悬挂起来，它们的相互作用情况是Ａ排斥Ｂ，Ｂ吸引Ｃ，Ｃ排斥Ｄ，已知B带正电，则Ａ带电荷。Ｄ带电
4、测量电路中电流的仪表叫。使用时应与被测电路联，使电流从接线柱流入，从接线柱流出。
5、一节干电池的电压是V，家庭电路中的电压是V，如果将６节干电池串联起来使用，它的电压是Ｖ
６、串联电路中各处的电流，用公式表示为，并联电路干路中的电流等于各支路中的电流，用公式表示为
７、串联电路两端的总电压各串联部分电路两端的电压之和，用公式表示为。并联电路中各支路两端的电压，用公式表示为
８、如图6所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过L l的电流为 A，通过L2的电流为 A。
９、在图1所示的电路中，当开关S2、S3闭合，S1断开时，
灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2
是______联。当S1、S2闭合时，会发生______
１０、如图所示的电路，电源电压为9V，当开关闭合时，灯L
1两端的
电压也为9V，则产生故障的原因可能是_____________或___________。
二、单选题(每题只有一个答案)
11、用毛皮摩擦过的橡胶棒去靠近一个用细线悬挂着的通草球时，若通草球被排斥，则该通草球（）
A 一定带负电 B一定带正电 C一定不带电 D可能带正电，也可能不带电
12、如图所示，电路中能正确测出通过灯L2的电流的是：（）
13、下列电路图与实物图一致的是（）
图6-15 1４、下列关于电流的说法不．正确．．
的是（ ） A 、电荷的定向移动形成电流 B 、电源外部电流从正极流向负极
C 正电荷定向移动的方向为电流方向
D 负电荷定向移动的方向为电流方向 15．关于导体的电阻，下列说法中正确的是（ ） A ．通过导体的电流是0A 时，电阻为O Ω
B ．导体电阻与它两端的电压成正比，与通过它的电流成反比
C ．粗细相同的导线，长的导线电阻一定较大
D ．同种材料制成的长短一样的两条导线，细的电阻较大
16、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）
A ．一定是串联
B ．一定是并联
C ．串联、并联都有可能
D ．无法判断. 17、关于电流表和电压表的使用,下列说法错误．．的是 ( ) A 、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触 B 、电压表可直接测量电源电压,而电流表不能直接接在电源两极间 C 、测量前都必须选择合适的量程
D 、都必须使从“+”接线柱靠近电源正极，“-”接线柱靠近电源负极
18、如图1所示，当变阻器的滑片P 向右移动使得电路中电流变小，电路的E 、F 点与滑动变阻器接线柱的连接情况正确的是 （ ） A ．E 接A ，F 接B B ．E 接A ，F 接D C ．E 接C ，F 接B D ．E 接C ，F 接D 19．如图，比较的读数大小（ ）
A ．I 1>I 2>I 3
B ．I 1
C ．I 1＝I 2＝I 3
D ．I 2
20．在图6-15所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）
四、作图题
21、如图8所示，根据电路图完成实物图。
L 2
A
L 1
S 1
S 2 S 2
S 1
L 1 L 2
(图8)
22、用铅笔画线将下图中的元件连成电路，要求一个开关控制一盏电灯，并在右边画出电路图
23．将图按下列要求在虚框中画出电路图，然后连接实物图：（1）两灯泡并联；（2）开关控制整个电路；（3）电流表测干路上的电流;（4）电压表测量电源电压。
24.在下图甲中，闭合开关后，通过灯泡L l 的电流为0.5A ，通过灯泡L 2的电流为0.4A ．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
五、实验题：
25.图中电表的示数分别为：甲图________________，乙图_______________.
26.(1)闭合开关后电路将_____ __ (填"通路"、"断路"、"短路")； (2)去掉导线a 后，电路是 _联电路；
25、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
电源
L 2
L 1
S
A
0.3
V
3 15
（1）连接好实物图；
（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器
27.在探究“导体的电阻与哪些因素有关”的问题时，某同学作了如下猜想： 猜想一：导体的电阻可能与导体的长度有关； 猜想二：导体的电阻可能与导体的材料有关； 猜想三：导体的电阻可能与导体的横截面积有关。 下表给出了实验中所用到的导体的情况： 导线代号 A B C D E F G 导线长度（m ）
1.0
0.5 1.5 1.0 1.2 1.5 0.5 导线横截面积（mm 2
） 3.0 0.6 1.8 0.6 1.8 1.8 1.8 导线材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
（1）为了探究导体电阻与长度的关系，应选代号为_________的导线。 （2）为了探究导体电阻与材料的关系，应选代号为_________的导线。 （3）为了探究导体电阻与导体横截面积的关系，应选代号为_________的导线。
附加题
28.小明按如图所示电路进行实验，得到如下表所示的实验数据，
（1）如图电路是_______联电路，电压表V 测_______的电压。电压表V1测_______的电压。 电压表V2测_______的电压。
（2）比较电流表A1和A2的示数，可得结论：_______________________________。 （3）比较三只电压表示数，可得结论：___________________________________________。
实验序号 A1示数 A2示数 V1示数 V2示数 V 示数 1 0.4A 0.4A 4V 8V 12V 2 0.6A 0.6A 6V 6V 12V 3 0.8A
0.8A
8V
4V
12V
