电流电压电阻测试题（卷）姓名＿＿＿＿班级＿＿＿考号＿＿＿＿一、选择题（）1、两个滑动变阻器如图6－17所示串联起来，M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，则两滑片的位置应为() A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端图6－16 图6－17 图6－18２、如图6－18表示一种自动测定油箱内油面高度的装置，当油面上升时，则() A．接入电路中的电阻减小，油量表示数变大B．接入电路中的电阻变大，油量表示数变小C．接入电路中的电阻减小，油量表示数变D．接入电路中的电阻变大，油量表示数不变３、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是：（）Ａ、长导线的电阻一定大Ｂ、粗细相同，长导线的电阻一定大Ｃ、细导线的电阻一定大Ｄ、长度相同，粗导线的电阻一定大４、有两根导线，它们的横截面积之比为２：１，把它们串联在电路中，有电流通过时，两根导线上电流的关系是：（）Ａ、Ｉ粗＝２Ｉ细Ｂ、２Ｉ粗＝Ｉ细Ｃ、Ｉ粗＝Ｉ细Ｄ、Ｉ粗＝４Ｉ细５、如图所示，向同一方向移动滑片，电阻的变化效果相同的是：（）Ａ、甲和丙Ｂ、乙和丁Ｃ、甲和丁Ｄ、甲和乙６、粗细和长度相同的一铜导线和一根铝导线串联在同一电路中，则：（）Ａ、两根导线上的电流一定相等Ｂ、两根导线的电阻一定相等Ｃ、铜导线上的电流大于铝导线上的电流Ｄ、两根导线上的电流方向相反7、用电流表测某一电路中的电流，如选用0－0. 6A量程测量，测得的电流为0.2A，如选用0－3A的量程，测得的电流为0.18A，那么该电路中的电流应为：（）A、0.2AB、0.18AC、0.19AD、以上答案都不对8、在如图所示的电路中，Ｌ是灯泡，两只电表a,b的接法正确，则：（）Ａ、a,b都是电流表Ｂ、a表是电压表，b表是电流表Ｃ、a,b都是电压表Ｄ、b表是电压表，a表是电流表9、在如图所示的电路中，当开关Ｓ闭合时，电压表测：Ａ、测Ｒ１的电压Ｂ、测Ｒ２的电压Ｃ、测Ｒ１和Ｒ２两端的总电压Ｄ、测电源的电压10、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好11、如图是测量电压和电流的电路图，下列论述完全正确的是：（）Ａ、甲乙都是电压表，丙表是电流表Ｂ、三表都是电压表Ｃ、三表都是电流表Ｄ、甲是电压表，乙丙两表是电流表12、有关金属材料电阻的大小，下面说法中错误的是：（不考虑温度）（）Ａ、同种材料做成的长度，横截面积相同的导线，电阻相同Ｂ、导体的电阻大小与导体两端的电压和通过的电流无关Ｃ、不同的材料做成的导体，电阻一定不同Ｄ、对于同种材料，长度长，电阻大；横截面积大，电阻大13、关于导体对电流有阻碍作用的说法正确的是：（）A、导体中有电流，导体才有电阻B、导体电阻的大小取决于通过它的电流大小C、导体的电阻是导体本身的一种属性，与通过的电流无关D、导体的电阻只与导体的长度、横截面积有关14、关于电阻的大小说法正确的是：（）A、铜制的导线，粗的一定比细的电阻小B、绝缘体不容易导电是因为它无电阻C、通过导体的电流越小，电阻就越大D、导体两端的电压越大，电阻就越小15、滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了：（）A、电阻线的材料B、电阻线的横截面积C、接入电路中的电阻线的长度D、电阻线的温度16、关于电源、电压、电流说法正确的是：（）A、有电源就一定有电压和电流B、有电流则同时有电源和电压C、有电压时同时有电源和电流D、以上说法都不对二、填空：（）1、如图6－10所示，用电压表测小灯泡L1两端的电压。

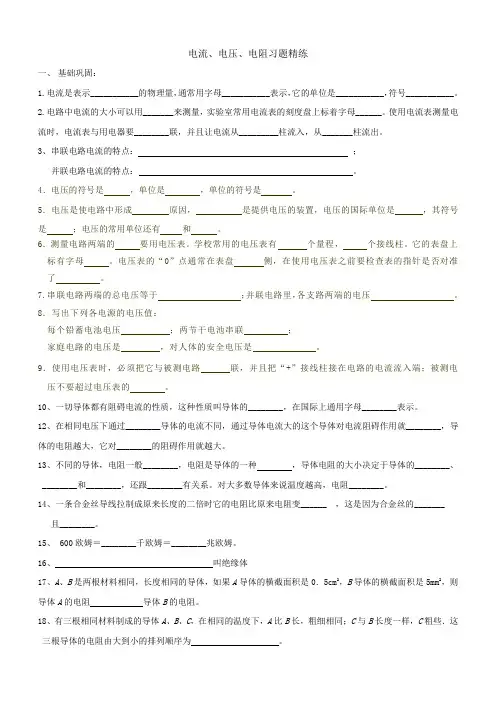

电流、电压、电阻习题精练一、基础巩固：1.电流是表示___________的物理量，通常用字母___________表示，它的单位是___________，符号___________。

2.电路中电流的大小可以用_______来测量，实验室常用电流表的刻度盘上标着字母______。

使用电流表测量电流时，电流表与用电器要________联，并且让电流从_________柱流入，从_______柱流出。

3、串联电路电流的特点：；并联电路电流的特点：。

4．电压的符号是，单位是，单位的符号是。

5．电压是使电路中形成原因，是提供电压的装置，电压的国际单位是，其符号是；电压的常用单位还有和。

6．测量电路两端的要用电压表。

学校常用的电压表有个量程，个接线柱。

它的表盘上标有字母。

电压表的“0”点通常在表盘侧，在使用电压表之前要检查表的指针是否对准了。

7.串联电路两端的总电压等于；并联电路里，各支路两端的电压。

8．写出下列各电源的电压值：每个铅蓄电池电压；两节干电池串联；家庭电路的电压是，对人体的安全电压是。

9．使用电压表时，必须把它与被测电路联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的。

10、一切导体都有阻碍电流的性质，这种性质叫导体的________，在国际上通用字母________表示。

12、在相同电压下通过________导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就________，导体的电阻越大，它对________的阻碍作用就越大。

13、不同的导体，电阻一般________，电阻是导体的一种，导体电阻的大小决定于导体的________、________和________，还跟________有关系。

对大多数导体来说温度越高，电阻________。

14、一条合金丝导线拉制成原来长度的二倍时它的电阻比原来电阻变______ ，这是因为合金丝的_______且________。

电流电压电阻练习题电流、电压、电阻练习题1. 第一题：在一个电路中，电流为4A，电阻为6Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 4A × 6Ω = 24V2. 第二题：一个电路中的电压为12V，电阻为3Ω，请计算电流是多少？解答：同样根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 12V / 3Ω = 4A3. 第三题：一个电路中的电流为2A，电压为20V，请计算电阻是多少？解答：继续根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 20V / 2A = 10Ω4. 第四题：一个电路中的电流为5A，电阻为10Ω，请计算电压是多少？解答：欧姆定律告诉我们，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 5A × 10Ω = 50V5. 第五题：在一个电路中，电压为30V，电流为3A，请计算电阻是多少？解答：根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 30V / 3A = 10Ω6. 第六题：一个电阻为8Ω的电路中，电压为24V，请计算电流是多少？解答：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 24V / 8Ω = 3A7. 第七题：在一个电路中，电流为4A，电压为12V，请计算电阻是多少？解答：继续应用欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 12V / 4A = 3Ω8. 第八题：一个电路中的电流为6A，电阻为2Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 6A × 2Ω = 12V总结：通过以上练习题，我们回顾了电流、电压和电阻之间的关系，以及如何使用欧姆定律进行计算。

电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1．如果要改变某一导体的电阻;下列方法中无效的是A．改变导体的长度B．改变导体的横截面积C．改变导体的材料D．改变导体两端的电压2．将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等;粗导线的电阻比细导线的电阻小4．关于物体的导电性能;下列说法中正确的是A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体D．导体和绝缘体之间没有绝对的界限5．如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗7．图4中要用电压表测量灯L两端的电压;正确的接法是8．如图5示;开关闭合时;V1的示数为6V;V2的示数为2．5V;则灯L1两端的电压为A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是A．只有36V的电压对人体才安全B．电压表不能直接接在电源正负极上C．电源是提供电压的装置D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A．通过它们的电流一定不．相等B．它们两端的电压之和等于总电压C．它们两端的电压一定相等D．通过它们的电流之和等于总电流11．在图6所示的电路中;有可能造成电源和电流表都损坏的是12．某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A．电流表已被烧坏;致使电路不通B．电流表完好;但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线电流表被短路二、填空题每空2分;共22分13．6kV=________V;2．2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14．如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15．滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16．某滑动变阻器铭牌上标有“10Ω、1．5A”;10Ω表示 ;1．5A表示 ..三、作图题共13分17．2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18．3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19．4分图11中电流表、电压表示数分别为0．44安、2．5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20．4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21．6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程：1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验：在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22．10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1．00．51．51．02．00．51．5横截面积m m23．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0．30．80．90．60．70．40．51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323．王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24．输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点：①增大输电线的横截面积；②靠近发电厂建工厂；③用超导技术输电..25．有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7．5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。

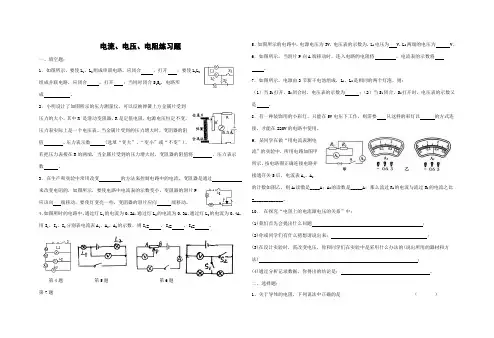

电流、电压、电阻练习题一、填空题：1．如图所示，要使L1，L2组成串联电路，应闭合，打开；要使L1L2组成并联电路，应闭合，打开；当同时闭合S1S2，电路形成。

2．小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。

其中R ‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。

当金属片受到的压力增大时，变阻器的阻值，压力表示数 (选填“变大”、“变小”或“不变”)。

若把压力表接在R的两端，当金属片受到的压力增大时，变阻器的阻值将，压力表示数。

3．在生产和实验中常用改变的方法来控制电路中的电流。

变阻器是通过来改变电阻的，如图所示，要使电路中电流表的示数变小，变阻器的滑片P应该向端移动，要使灯变亮一些，变阻器的滑片应向端移动。

4．如图所时的电路中，通过灯L1的电流为0.2A，通过灯L2的电流为0.3A，通过灯L3的电流为0.4A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1= ，I2= ，I3= 。

第4题第5题第6题第7题5．如图所示的电路中，电源电压为3V，电压表的示数为，L1电压为 V，L2两端的电压为 V。

6．如图所示，当滑片P向A端移动时，连入电路的电阻将，电流表的示数将。

7．如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：（1）当S1打开，S2闭合时，电压表的示数为；（2）当S1闭合，S2打开时，电压表的示数又是。

8．有一种装饰用的小彩灯，只能在5V电压下工作，则需要只这样的彩灯以的方式连接，才能在220V的电路中使用。

9．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是____A；A2的读数是_____A；那么流过R1的电流与流过R2的电流之比=____________。

10．在探究“电阻上的电流跟电压的关系”中：(1)我们首先会提出什么问题；(2)你或同学们有什么猜想请说出来：；(3)在设计实验时，需改变电压，你和同学们在实验中是采用什么办法的(说出所用的器材和方法) ；(4)通过分析记录数据，你得出的结论是：。

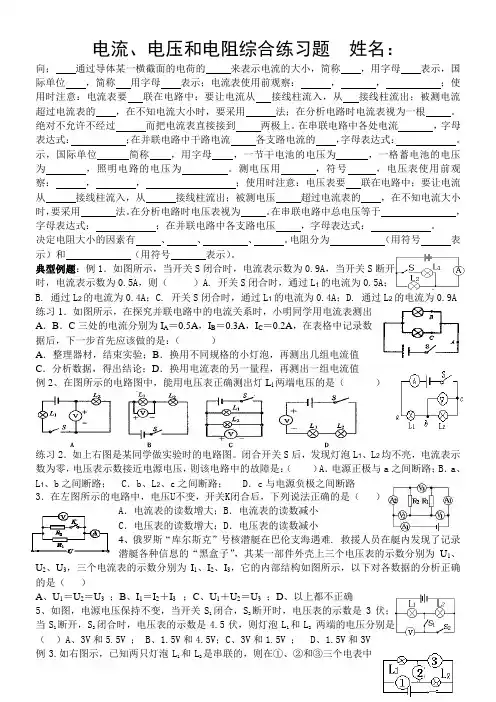

电流、电压和电阻综合练习题姓名：向；通过导体某一横截面的电荷的来表示电流的大小，简称，用字母表示，国际单位，简称用字母表示；电流表使用前观察：，，；使用时注意：电流表要联在电路中；要让电流从接线柱流入，从接线柱流出；被测电流超过电流表的，在不知电流大小时，要采用法；在分析电路时电流表视为一根。

绝对不允许不经过而把电流表直接接到两极上。

在串联电路中各处电流，字母表达式：；在并联电路中干路电流各支路电流的，字母表达式：。

示，国际单位简称，用字母，一节干电池的电压为，一格蓄电池的电压为，照明电路的电压为。

测电压用，符号，电压表使用前观察：，，；使用时注意：电压表要联在电路中；要让电流从接线柱流入，从接线柱流出；被测电压超过电流表的，在不知电流大小时，要采用法。

在分析电路时电压表视为。

在串联电路中总电压等于，字母表达式：；在并联电路中各支路电压，字母表达式：。

决定电阻大小的因素有、、、。

电阻分为（用符号表示）和（用符号表示）。

典型例题：例1．如图所示，当开关S闭合时，电流表示数为0.9A，当开关S断开时，电流表示数为0.5A，则（）A. 开关S闭合时，通过L1的电流为0.5A；B. 通过L2的电流为0.4A；C. 开关S闭合时，通过L1的电流为0.4A；D. 通过L2的电流为0.9A 练习1．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是：（）A．整理器材，结束实验；B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论；D．换用电流表的另一量程，再测出一组电流值例2、在图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）练习2．如上右图是某同学做实验时的电路图。

闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路中的故障是：（）A．电源正极与a之间断路；B．a、L 1、b之间断路； C．b、L2、c之间断路； D．c与电源负极之间断路3．在左图所示的电路中，电压U不变，开关K闭合后，下列说法正确的是（）A．电流表的读数增大；B．电流表的读数减小C．电压表的读数增大；D．电压表的读数减小4、俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难.救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A、U 1＝U2＝U3；B、I1＝I2＋I3 ；C、U1＋U2＝U3；D、以上都不正确5、如图，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3伏；当S1断开，S2闭合时，电压表的示数是4.5伏，则灯泡L1和L2两端的电压分别是（）A、3V和5.5V ； B、1.5V和4.5V；C、3V和1.5V ； D、1.5V和3V例3.如右图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中C B A （电流表或电压表）判断正确的是( ) A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表例4.做电学实验时应学会检查和排除电路故障。

《电流 电压 电阻》试题大全一、选择题1．下列说法正确的是．下列说法正确的是[ ] A ．短导线的电阻比长导线的电阻小．短导线的电阻比长导线的电阻小B ．粗导线的电阻比细导线的电阻小C ．铜导线的电阻比铁导线的电阻小．铜导线的电阻比铁导线的电阻小D ．同种材料长度相等，粗导线的电阻比细导线的电阻小 2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［ ］A ．大于3：1B ．等于3：1C ．小于3：1D ．等于1：33．下列说法中正确的是．下列说法中正确的是 ［ ］A ．铁导线的电阻一定比铜导线的电阻大B ．同种材料的导线，若长度相同，则细的导线电阻大C ．长度相同的两根导线，细的导线电阻一定大D ．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是 ［ ］A ．粗细相同的两根导线，长度大的，电阻一定大B ．长度相同的两根导线，横截面积小的，电阻一定大的，电阻一定大 C ．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D ．铝导线的电阻一定比铜导线的电阻大．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［确［ ］A ．a 和bB ．a 和cC ．c 和dD ．b 和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是 ［］A ．a 和cB ．b 和cC ．a 和dD ．b 和d7．图14，A 、B 、C 、D 中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C 、D 二接线接在电路中的MN 间，为使电压表读数变小，问触头P 应该：［应该：［ ］A ．向左滑动．向左滑动B ．向右滑动．向右滑动C ．向左、向右均可以．向左、向右均可以D ．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［ ］A ．只拔出铜塞a 、b ，接入电路电阻为7欧姆B ．只拔出铜塞c 、d ，接入电路电阻为7欧姆C ．要使接入电路电阻为7欧姆，只有拔出铜塞c 、d 才行才行D ．将铜塞a 、b 、c 、d 全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［欧姆，应将铜塞插入插孔的是［ ］A ．C 和B B ．A 和CC ．A 和D D ．B 和D11．下列情况中一定有电流通过的是．下列情况中一定有电流通过的是［ ］ A ．带有电荷的物体．带有电荷的物体B ．有电荷运动的导体．有电荷运动的导体C ．两端有电压的电路．两端有电压的电路D ．正有消耗电能的用电器．正有消耗电能的用电器 12．决定导体电阻大小的因素是．决定导体电阻大小的因素是 ［ ］A ．加在导体两端的电压B ．通过导体的电流强度C ．导体的电功率D ．导体的材料、长度、横截面积的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［其中不必要的一点是［ ］A ．连入变阻器时，应使滑片位于变阻器值最大的位置B ．电键、安培表应接在靠近电源电流流出的一端在靠近电源电流流出的一端 C ．连入电键时，应先将电键打开 D ．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+” 接线柱，靠近电源的“+”极一端极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是 ［ ］15．如图19所示，a 、b 、c 表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是正确说法是 ［ ］A ．a 、b 、c 都是安培表都是安培表B ．a 、b 、c 都是伏特表都是伏特表 D ．b 、c 是安培表，而a 是伏特表是伏特表C ．a 、b 是伏特表，而c 是安培表是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表针不动，伏特表 读数正常，那么有可能是［读数正常，那么有可能是［ ］A ．安培表已被烧坏，致使电路不通．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路的灯座接线处短路D ．安培表接线处碰线（安培表被短路） 18．要使合上电键K ，小灯泡L1、L2都发光，那么，下列图22中错误的是中错误的是［ ］ 二、填空题19．如果通过手电筒小灯泡的电流强度是0.3安培，则1分钟里通过小灯泡的电量是______库仑。

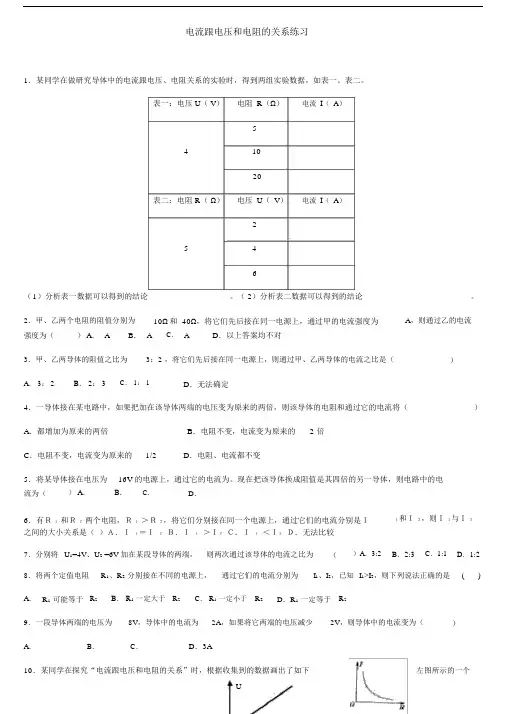

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

表一：电压 U（ V）电阻R（Ω）电流I（A）541020表二：电阻 R（Ω）电压U（V）电流I（A）2546（1）分析表一数据可以得到的结论 ________________ 。

（ 2）分析表二数据可以得到的结论 ______________________ 。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为A，则通过乙的电流强度为（） A．A B．A C．A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2 ，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A． 3： 2B． 2： 3C． 1： 1D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的 2 倍C．电阻不变，电流变为原来的1/2D．电阻、电流都不变5．将某导体接在电压为16V 的电源上，通过它的电流为。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（） A．B．C．D．6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2 =6V 加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2B．2:3C．1:1D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是() A．R1可能等于R2B． R1一定大于R2C． R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．B．C．D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个U图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为，则应换成一个阻值为Ω的电阻。

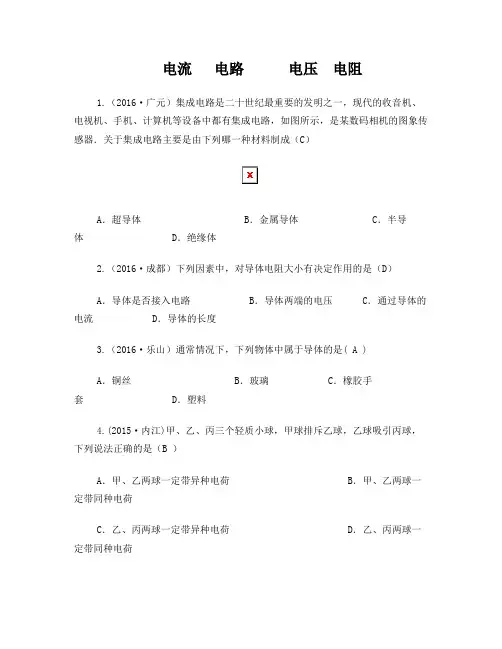

电流电路电压电阻1.（2016·广元）集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成（C）A．超导体 B．金属导体 C．半导体 D．绝缘体2.（2016·成都）下列因素中，对导体电阻大小有决定作用的是（D）A．导体是否接入电路 B．导体两端的电压 C．通过导体的电流 D．导体的长度3.（2016·乐山）通常情况下，下列物体中属于导体的是( A )A．铜丝 B．玻璃 C．橡胶手套 D．塑料4.(2015·内江)甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（B ）A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷5.（2016·攀枝花）毛皮与橡胶棒摩擦，橡胶棒由于得到电子而带负电，油罐车的下面拖着一条铁链是因为铁是导体．6.(2015·遂宁)验电器是根据同种电荷相互排斥的原理制成的．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从A到B(填“A”或“B”)7.（2016·自贡）在如图所示的四个电路中，哪个电路中三个电灯是并联的（C）8.(2016·巴中)我国家庭电路的照明电压为220V，家庭电路中所有家用电器和插座都是并联的．9.（2014?南充）物理学中把正电荷定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是并联在电路中的．10.（2016·宜宾）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（AB ）A．甲表有示数，乙表没有示数B．再闭合开关S1，甲表示数大于乙表示数C．再闭合开关S1，甲表示数变大，乙表示数不变D．再闭合开关S1，甲表示数变大，乙表示数变小11.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ A ）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V12.(2014?自贡)如图所示的电路中，闭合开关，电压V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是（ A ）A．4.5 V B．5.5 V C．3V D．2 V13.（2015?成都）教室里的各盏照明灯之间是并联的，当教室里多开一盏照明灯时，干路上的电流大小将变大．（填“变大”、“不变”或“变小”）14.（2014?广安）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（C）A.IA＞IBB.IA＜IBC.IA=IBD.无法确定15.(2016·乐山)现需要研究的课题有：导体的电阻跟它的横截面积的关系；导体的电阻跟它的长度的关系；导体的电阻跟它的材料的关系.给出三根镍铬合金线a、b、c（其长度关系la=lb>lc，横截面积关系sa>sb=sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是( C )A．只有B．只有C．和D．、和16.（2016?凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（ B ）A.将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D17.(2016·雅安)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最右（填“左”或“右”）端．（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R=5Ω．（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是其它条件不变，导体的电阻与长度成正比．（5）在实验中，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫：控制变量法．在下列两个电学实验中，应用此方法的是：B（填字母）A．用伏安法测电阻B．探究电流与电压、电阻的关系．1.（2016·广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（D）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V2.（2016·天津）将一根金属导线均匀拉长后，其电阻（ A ）A.变大B.变小C.不变D.无法判断3.(2016?台州)在番茄上相隔一定距离分别插入铜片和锌片,即为番茄电池.将铜片、锌片与电压表相连,如图所示.下列说法正确的是( B )A. 锌电极是番茄电池的正极B. 番茄电池可将化学能转化为电能C. 番茄电池形成通路后,电子将从铜电极流出D. 将电压表直接接在该番茄电池上,会损坏电压表4.（2016?钦州）如图所示的四个电路图与实物电路对应的是（ A ）5.（2016?宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（ A ）A．电压表V的示数一定等于V1的示数 B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数 D．电流表A的示数一定等于A1的示数的2倍6.(2016·重庆A卷)如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ D ）A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷，验电器带负电荷C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相互排斥7.（2016·临沂）如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于用电器（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带负电.8.(2016·成都)如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是串联，电压表测的是R1两端的电压．9.(2016·江西)串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是并联的，教室里的吊扇调速器与吊扇之间是串联的.10.（2015?永州）如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到b端（填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为0.3A．11.（2015?平凉）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．解：12.（2016?赤峰）如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（A）A．①会②不会③断开 B．①不会②会③闭合C．①不会②会③断开 D．①会②不会③闭合13.（2016?德州）如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（D ）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S1自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作14.（2016?衡阳）刘老师在课堂上做了一个演示实验．实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干．连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变小．这个实验说明了电阻跟温度有关．15.（2014?德阳）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．继续阅读。

电流电压电阻计算题训练1一、计算题（共20题；共180分）1.在如图所示的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，则此时灯L1和L2两端的电压分别为多少？2.在图中，R1=5Ω，R2=10Ω，当开关S闭合时，电流表的示数为0.6A。

求：（1）电源电压；（2）R1支路的电流。

3.如图（a）所示，当开关S闭合时，两只电流表的示数分别如图（b）、（c）所示，则通过L1中的电流是多大？4.在如图所示的电路中，开关闭合后电流表A1的示数为1.2A，电流表A2的示数为0.9A.求：通过灯泡L1的电流I1和通过灯泡L2的电流I2.5.如图甲电路，当开关S闭合后，a、b两个电流表对应的指针偏转如图乙所示，求经过电灯L1和L2的电流各是多少？6.如图所示电路，电源电压为6V，开关闭合后，电压表的示数为2.5V，求小灯泡L2两端的电压各是多少？7.如图电路所示，电源电压为9V且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如右图。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?8.如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：（1）电源两端的电压；（2）电阻R2阻值。

9.如图所示，电源电压为，，闭合开关，电流表示数为．求：（1）电压表的示数是多少？（2）的阻值．10.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压；（2）通过电阻R1的电流．11.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。

12.某品牌电热水壶，铭牌上标有“220 V，1000W”的字样。

一、填空题：3．决定电阻大小的因素是导体的、、并和有关。

5．在串联电路中，电流。

并联电路中干路上的电流等于。

在串联电路中，电路两端的总电压等于。

并联电路中各支路上的电压。

6. 如下图所示，两个电压表的示数分别为________V、 V。

7. 单位换算。

0.22kV＝________V 2mV＝________V 0.8kΩ＝________Ω9.欧姆定律的内容是：导体中的，跟这段导体两端的成正比，跟这段导体的成反比，它的数学表达式是。

11．有一个电灯，它的电阻是15Ω，正常工作的电压为9V。

现只有一个电压为15V的电源，为使电灯正常工作，应给它（选填“串”或“并”）联一个阻值为Ω的电阻。

12．如图所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。

当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为___________V。

13．小明同学连接的电路如图3所示，当她闭合开关后发现电流表A1的示数为0．5 A，电压表的示数是3 V，电流表A2的示数为0．1 A，则灯泡L2两端的电压是___ __，电阻是___ _ _。

一、选择题（共27分，每小题只有一个正确答案，每小题3分）14．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等15．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小 16．如图所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是 （ ） A ．甲接电压表，乙接电流表 B ．甲接电流表，乙接电压表 C ．甲、乙都接电压表 D ．甲、乙都接电流表 18．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是 （ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小19.我们做电学实验时应学会检查和排除电路故障。

图1图2图3图4V A V V A B C D R R R R1R R1R1R1S S S S 图5电压、电流、电阻及欧姆定律一、选择题1．如图1所示，所示，电源电压恒定．闭合开关电源电压恒定．闭合开关S1、S2，电压表示数为9 V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是分别是A．6Ω2ΩB．6Ω3ΩC．4Ω2ΩD．4Ω3Ω2．如图2所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1断路断路 B．灯L2断路断路 C．灯L1短路短路 D．灯L2短路短路3．如图3所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是的亮度情况，下列判断正确的是A．L1和L2都变亮都变亮 B．L1和L2都变暗都变暗 C．L1始终比L2亮D．L2始终比L1亮4.将光敏电阻将光敏电阻 R、定值电阻、定值电阻 R0、电流表、电压表、开关和电源连接成如图4所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 A．电流表和电压表表示数均变小．电流表和电压表表示数均变小 B．电流表表示数变大，电压表表示数变小．电流表表示数变大，电压表表示数变小C．电流表示数变小，电压表表示数变大．电流表示数变小，电压表表示数变大 D．电流表和电压表表示数均变大．电流表和电压表表示数均变大5．在图5所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是的是A．电流表A、电压表V1示数都减小，电压表V2示数增大示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小示数变小C．电流表A的示数减小，两电压表示数不变的示数减小，两电压表示数不变D．三个电表的示数都不变．三个电表的示数都不变6．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

电流与电压和电阻的关系习题（含答案）一、填空题(本大题共2小题，共4.0分)1.某同学在研究“通过导体的电流与导体两端的电压、导体电阻的关系”时，记录的一组实验数据如下表所示．请你对表格中的数据进行分析，归纳出通过导体的电流与导体两端电压的关系：______电压U/V 1.53 4.567.59电阻R/Ω101010101010电流I/A0.150.30.450.60.750.92.在研究欧姆定律的实验中，我们先保持______ 不变，得出导体中的______ 跟这段导体两端的电压关系；然后保持______ 不变，得出导体中的______ 中这段导体电阻的关系．二、实验探究题(本大题共16小题，共96.0分)3.实验桌上有如下器材：满足实验要求的电源一个、电阻箱一个、电压表、电流表各一只、滑动变阻器一个、开关两个、各种阻值已知的定值电阻和导线若干．请你选用实验桌上的实验器材探究“通过定值电阻的电流与该电阻两端电压的关系”，画出实验电路图，设计出实验步骤并画出实验设计表格．4.小亮计划做“探究通过导体的电流I与其电阻R的关系”的实验．实验桌上有满足要求的电源、滑动变阻器、电压表和电流表，还有多个不同的、阻值已知的定值电阻．他按图23所示的电路图连接好电路后，进行实验探究，主要步骤如下：①闭合开关S，调节滑片P的位置，使电压表有合适的示数U，读出此时电流表的示数I，并把R、U、I记录在表格中．②调节滑动变阻器的滑片P，改变R两端的电压，并把U、I记录在表格中．③仿照步骤②，再做四次实验，并把实验数据记录在表格中．请你根据以上叙述回答下列问题：（1）小亮计划探究的问题中的自变量是______ ；（2）根据以上实验步骤可知，小亮实际探究的是通过导体的电流I与______ 的关系；（3）针对小亮实验过程中存在的问题，写出改进措施：______ ．5.在研究电流与电压、电阻之间关系的实验中，测得如下数据：R/Ω10U/V123456I/A0.10.20.30.40.50.6分析表中数据，可得结论：______ ．在此实验中滑动变阻器起到了保护电路和______ 的作用．6.在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图1所示：（1）请用笔划线代替导线，按电路图将图2实物连接起来．（2）小明按图1的电路连好电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是______ ．A、电流表断路．B、R断路，C、R短路（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为1.5V，读出并记下电流值；再将5欧的电阻改接成10欧的电阻，发现电压表示数大于1.5V，于是他下一步的操作是：将滑动变阻器的滑片向______ （填“左”或“右”）移，使______ ．（4）小明再分别接10欧姆、15欧姆的电阻，重复实验，得到表一中另两组数据，分析表一数据，可得结论，______ ．（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中的数据，她无法得到与小明相同的结论，其原因是______ ．表一电阻R51015电流I0.250.150.10表二电阻R51015电流I0.30.20.157.某中学物理兴趣小组在探究“电流与电阻的关系”的实验过程中，小明选择了5Ω、10Ω、20Ω、25Ω五个电阻进行实验，电路图如图甲所示：（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大．（导线不能交叉）；（2）该小组将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是______ （写出一种）．排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图丙所示，此时电路中的电流为______ A；（3）将5Ω的定值电阻换成10Ω定值电阻进行实验，他接下来的操作应保持电阻两端电压为______ V．8.小明同学想“探究电流跟电阻的关系”，他利用相关器材进行了以下实验，其中电源电压为3V且保持不变，滑动变阻器的最大电阻为20Ω，提供的定值电阻分别有5Ω、10Ω、15Ω、25Ω若干个．（1）他已经连接了部分电路如图甲所示，请用笔画线代替导线将电路图补充完整．为保证电路安全，连接电路时，开关应______ ．（2）接着他进行了以下操作：①先将5Ω电阻接入电路，闭合开关，发现电压表指针有明显偏转，电流表指针几乎无偏转，此时无论怎么移动滑片，电压表和电流表指针偏转几乎无变化，则出现此情况的原因是______ ．纠正问题后，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数______ （选填“变大”、“变小”、“不变”），接下来应将滑动变阻器的滑片向______ （填“左”或“右”）移动，当观察到电压表示数为______ V时，记录电流表示数；（3）完成实验后，用记录的数据绘制了如同乙的图象，根据该图象可以得出电流与电阻的关系是：______ ．（4）为保证实验顺利进行，允许接入电路的定值电阻的最大值为______ Ω．9.小红和小清在探究“电流与电压和电阻的关系”实验（1）小明探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是______ ．（2）实验中，所测的数据如表一所示，由表一数据可得：在______ 一定时，导体中的电流与导体两端的电压成______ 比．表一：R=10Ω电压U/V 1.52 2.5电流I/A0.150.20.25表二：U=2V 电阻R/Ω51020电流I/A0.40.20.1（3）小强探究“电流与电阻的关系”，所测的数据如表二所示：①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关S进行实验时，应向______ （选填“左”或“右”）移动滑动变阻器滑片P，使电压表的示数保持______ V不变；②由表二数据可得：在______ 一定时，导体中的电流与导体的电阻成______ 比．（4）综上所述，欧姆定律的表达式为：______ ．10.小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是______ （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为______A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持______ 表的示数不变，应将滑动变阻器的滑片P向______ （选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论______ ．实验次数定值电阻（Ω）电流表示数（A）152100.183200.09（6）实验中，小彬换用50Ω的定值电阻进行实验，但不论怎样调节滑片都不能使电压表示数保持不变．你认为其原因是______ ．11.下面是某组同学研究电流与电压、电阻关系的实验：（1）根据电路图连接实物图．（2）连接电路时候开关要______ ，滑动变阻器滑片要移到______ ．（3）以下是该小组的实验数据的记录，请将数据不全部分补全．表1：U=4V恒定不变．（实验中更换电阻R1）电阻R（Ω）5______ 20电流I（A）______ 0.40.2表2：R=5Ω恒定不变．电压U（V） 1.53______电流I（A）0.3______ 0.9（4）分析表1数据可得结论______ ；分析表2数据可得结论______ ．12.小强同学做“探究电流与电压关系”的实验时，选择了电压为3V的电源、阻值为10Ω的定值电阻R1、最大阻值为10Ω的滑动变阻器R2及其他器材．（1）连接电路时，开关应______ ，并将滑动变阻器的阻值调到最大，连接好电路并检查后，还应在进行______ 的同时观察各仪表工作是否正常，然后才闭合开关．（2）小强连接的电路如图所示，其中有一个元件连接错误，请在实物图中的错误连线上打“×”，并将正确的连线画在图中．（3）电路连接正确、各仪表工作正常后，小强按计划测量R1两端电压分别为1V、2V 和3V所对应的电流时，发现无论如何调节滑动变阻器都不能使R1两端电压达到1V，原因可能是______ ．13.（在探究电流与电阻关系的实验中，提供的实验器材有：三只阻值分别为5Ω、10Ω、20Ω的定值电阻、电源（电压6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干．（1）请用笔画线代替导线，在图甲中把电路连接完整，且连线时导线不能交叉．（2）实验中将10Ω电阻换成20Ω电阻后，应将滑动变阻器的滑片P向______ （选填“左”或“右”）端移动．正确操作后，记下电流表的示数，得到电流I随电阻R变化的图象如图乙所示，由图象可得出的结论是______ ．（3）若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5V灯泡的额定功率，并把如下实验步骤补充完整．①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻R0，重新连接好电路，并移动滑片P至最______ （选填“左”或“右”）端．②闭合开关S，移动滑片P，直至电压表的示数为______ V时，小灯泡正常发光．③保持滑片P的位置不变，断开开关S，用定值电阻R0代替小灯泡；闭合开关S，读出电压表的示数U．④小灯泡的额定功率的表达式P额= ______ ．（用R0和U表示）14.在“研究电流跟电压、电阻的关系”时，同学们设计如图的电路图，其中R为定值电阻，R′为滑动变阻器，电源为两节干电池．（1）根据图甲，将图乙中的实物电路连接完整．（要求变阻器滑片向右移动时，电流表的示数变大）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是______ ；②无论怎样移动变阻器滑片，电压表示数始终约为3V，电流表示数始终为0，则电路中出现的故障可能是______ ；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如表，分析表中的数据可得出的结论是：______ ；电压U（V）123电流I（A）0.10.20.3（4）在研究电流与电阻关系时，同学先后用5欧、10欧、15欧的定值电阻进行实验，获得了表格中的数据，发现电流与电阻不成反比，但老师告诉该同学得到的结论是错误的，你认为错误的原因是______ ．为了得到正确的结论，该同学用10欧的电阻换上去，立即闭合开关后，电压表的示数将______ 1.5V（选填“大于”、“小于”或“等于”）．因此要向______ （选填“右”或“左”）调节滑片，使电压表的示数仍为1.5V．电阻/Ω51015电流/A0.60.40.315.在研究“导体电流与电阻关系”的实验中，同学们分组利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω1A”，电源电压4.5V并保持不变．（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是______ ．（3）其中一组同学连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是______ ．（4）改变接法后开始实验．闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是______ ．（5）先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为______ A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向______ 端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．（6）分析三次的实验数据，可得出电流与电阻的关系是______ ．（7）王强所在的小组继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是______ ；要使电压表示数保持3V，要求变阻器的最大阻值最少为______ Ω．16.如图所示，小明在探究“电流与电压、电阻的关系”的实验中．（1）请用笔画线代替导线，将实物电路连接完整．（要求滑动变阻器左移时电流表示数变小）．（2）连接电路时，开关应______ ；闭合开关前，滑动变阻器的滑片P应位于______ （选填“A”或“B”）端．（3）闭合开关后，若发现电流表和电压表都无示数，稍微移动滑片时，发现电流表和电压表的指针都发生了偏转，则移动滑片前电路中的故障是：______ ．（4）排除故障后，小明通过实验得到数据如表（一）所示，根据表（一）的数据，可得出的结论是：______ ；若实验中电压表示数调到2.5V时，则电流表示数变为______ A．（5）小明继续探究电流与电阻的关系，得到如表（二）所示的数据，通过分析表（二）的数据发现，电流与电阻______ （选填“成”或“不成”）反比，你是怎么发现的？______ ，造成这一现象的原因是因为小明在操作过程中______ ．表（一）实验序号123电压U/V 1.0 1.5 2.0电流I/A0.20.30.4表（二）实验序号123电阻R/Ω51015电流I/A0.300.200.1517.用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V恒定，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）根据电路图甲，将乙图中实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到______ 端（选填“A”或“B”）．然后将10Ω的电阻接入电路，闭合开关，移动滑片P，保持电压表的示数为______ V，读出电流表的示数．为了能够完成整个实验，滑动变阻器的最大阻值应不小于______ Ω．18.小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω1A”．（1）连接电路后，闭合开关，发现电流表、电压表指针均超过量程．操作中存在的问题是______ ．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图甲所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，______ ．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______ ，将滑动变阻器调到最大阻值，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______ V时，读出电流表的示数．（3）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在______ V至______ V范围之内选择．（4）他们又用本次器材探究了电流与电压的关系，做出图象如图乙，由图可知：使用的定值电阻是______ Ω，图中阴影部分面积表示的物理量是______ ．三、计算题(本大题共2小题，共16.0分)19.某同学通过实验，探究电流与电压、电阻的关系时，记录了如下两表数据：表一实验次数1234电阻/ΩR=20电压/V 1.0 2.048电流/A0.050.10.20.4表二实验次数1234电压/V U=6电阻/Ω10203060电流/A0.60.30.20.1你从表一中可获取的信息是当______ 一定时，______ ．从表二中可获取的信息是当______ 一定时，______ ．20.李明和王丽组成的实验小组在研究“一定电压下，电流与电阻的关系”时，利用如图所示的电路．（1）一开始，他俩就产生了分歧，李明说电压表要接在甲位置使读数保持不变，王丽说应该在乙位置使读数保持不变（实验中只有一个电压表，图中甲、乙他俩讨论的位置）．你判断______ 说的正确；（2）它们连接好电路后，闭合开关检查电路时，发现电压表指针有明显偏转，但电流表几乎没有示数．调节滑动变阻器时，以上现象没有发生变化，其原因可能是______ ；（3）他们把电路连接正确后，将5Ω的定值电阻连入电路，移动滑动变阻器的滑片P，使电压表示数保持为1.5V，再读出电流表的示数；接下来断开开关，保持滑片P的位置不变，将10Ω的定值电阻连入电路，闭合开关后应将滑动变阻器的滑片向______ （选填“A”或“B”）移动，其目的是______ ；（4）他俩更换不同定值电阻R进行实验，得到如表所示的数据．电阻R/Ω510152030电流I/A0.300.150.100.080.05分析表中的数据，可以得出的结论是：______ ．电流与电压和电阻的关系习题（含答案）【答案】1. 在电阻不变，通过导体的电流与导体两端的电压成正比2. 电阻；电流；电压；电流3. 解：实验电路图实验步骤：①按图将已调好的各电路元件连入电路，将滑动变阻器的阻值调到最大；②闭合开关S，调节滑动变阻器的阻值，读出电流表、电压表的示数分别为I、U，并记录I、U；③仿照步骤②重复5次，分别记录电流表、电压表的示数I、U记录表格：U/VI/A（选用其他仪器，方法正确即可给分）4. 电阻；电压；将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中5. 当电阻一定时，导体中的电流与它两端的电压成正比；改变电阻两端电压6. B；右；电压表示数为1.5V；在电压不变时，通过导体的电流与导体的电阻成反比；没有控制电压表示数不变7. 电阻R短路；0.36；1.88. 断开；电阻断路；变大；左；1.5；电压一定时，电流与电阻成反比；259. 改变电阻两端的电压；电阻；正；右；2；电压；反；I=10. 定值电阻断路；0.36；电压表；A；当电压一定时，导体中的电流与导体的电阻成反比；滑动变阻器的最大阻值太小11. 断开；阻值最大处；10；0.8；4.5；0.6；当电压一定，电流与电阻成反比；当电阻一定，电流与电压成正比12. 断开；试触；滑动变阻器最大阻值太小13. 左；在电压不变的情况下，电流与电阻成反比；B；2.5；14. 滑动变阻器的阻值没有在最大值处；电阻断路；电阻一定时，电流与电压成正比；未控制电阻两端的电压不变；大于；左15. 调零；电压表与滑动变阻器并联；R断路；0.2；左；电压一定时，通过导体的电流与导体电阻成反比；滑动变阻器的阻值太小；1516. 断开；A；滑动变阻器接触不良；电阻一定时，导体中的电流与导体两端的电压成正比；0.5；不成；电流与电阻的乘积不是一定值；没有控制电阻R两端的电压一定17. A；2.5；3518. 滑动变阻器的滑片没有调至最大阻值处；通过导体的电流跟导体电阻成反比；断开开关；3；2；5；20；功率19. 电阻；电流与电压成正比；电压；电流与电阻成反比20. 李明；电阻断路；B；保持电阻两端电压不变；在电压不变时，导体中电流与其电阻成反比【解析】1.解：由表中数据知，当用10Ω的电阻做实验时，电压为原来的几倍，通过的电流变为原来的几倍，则在电阻不变，通过导体的电流与导体两端的电压成正比．故答案为：在电阻不变，通过导体的电流与导体两端的电压成正比．横向分析表中数据得出结论．本题考查分析数据归纳结论的能力．难度一般．2.解：知道了导体中的电流跟导体两端的电压和导体的电阻有关，实验探究时，要研究电流与电压的关系时，改变电压的同时要控制导体的电阻不变；同理，要研究电流与电阻的关系，改变电阻的同时要控制导体两端的电压不变．故答案为：电阻；电流；电压；电流．一个物理量与多个因素有关，实验探究与其中一个因素的具体关系时，要让其他因素不变，只改变这个因素，这种方法叫控制变量法，该实验就要使用这种方法．在探究导体中的电流跟导体两端的电压和导体的电阻的关系时，注意控制变量法的使用．3.根据控制变量法，要使通过电阻两端的电压保持不变，必须把各种阻值已知的定值电阻分别与滑动变阻器和电流表串联起来，然后利用电压表测出定值电阻的电压分析比较即可．本题考查控制变量法的正确使用，可知探究“在电阻两端电压保持不变时，通过电阻的电流与该电阻的阻值成反比”的条件是：保持电阻两端电压不变；改变电阻的阻值去测通过它的电流．4.解：（1）研究电流与电阻的关系，保持电压不变，改变电阻，所以自变量是电阻；（2）实验步骤中保持电阻不变，改变电压，是研究电流与电压的关系；（3）研究电流与电阻关系的步骤是，将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中．故答案为：（1）电阻；（2）电压；（3）将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中．（1）研究电流与电阻的关系，保持电压不变，改变电阻；（2）实验步骤中保持电阻不变，改变电压，是研究电流与电压的关系；（3）根据研究电流与电阻关系的步骤，应改变电阻，保持电阻两端电压不变；此题考查了，电流与电压和电阻的关系，需要学生理解控制变量法和滑动变阻器的作用．5.解：根据表格数据发现，电阻保持10Ω不变，导体两端的电压增大为原来的几倍，通过导体的电流也会增大为原来的几倍，可知电阻一定时，电流与电压正比，滑动变阻器的作用是通过改变电阻两端电压从而改变电流．故答案为：当电阻一定时，导体中的电流与它两端的电压成正比；改变电阻两端电压．分析表格中电流和电压的变化情况，得出电流与电压的正比例关系；滑动变阻器的基本作用是保护电路，在该实验中其主要作用是通过改变电阻两端电压从而改变电流．此题是探究电流与电压的关系实验，需要控制电阻不变，改变电阻两端的电压，要理解控制变量法和滑动变阻器的作用．6.解：（1）根据电路图连接实物图，电源电压为3V，电压表选用小量程，根据欧姆定律电路中的最大电流为I==0.6A，所以电流表选用小量程；将变阻器左边电阻丝连入电路中，如下所示：（2）经分析，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是R断路了，导致电压表串联在电路中了，选B；（3）研究电流与电阻的关系时，要控制电压表示数不变，将5欧的电阻改接成10欧的电阻，发现电压表示数大于 1.5V，根据串联电路电压的规律，应增大变阻器分得的电压，根据分压原理，应增大变阻器连入电路中的电阻，所以他下一步的操作是：将滑动变阻器的滑片向右移动，直到电压表示数为1.5V；（4）考虑到误差因素，由表一数据可知，当电阻为原来的几倍时，通过的电流变为原来的几分之一，所以得出的结论是：在电压不变时，通过导体的电流与导体的电阻成反比；（5）根因研究电流与电阻的关系时，要控制电压表示数不变．根据欧姆定律U=IR，表二中电压表的示数分别为1.5V、2V、2.25V，没有控制电压表示数不变，所以她无法得到与小明相同的结论．故答案为：（1）如上图所示；（2）B；（3）右；电压表示数为1.5V；（4）在电压不变时，通过导体的电流与导体的电阻成反比；（5）没有控制电压表示数不变．（1）根据电路图连接实物图，由电源电压确定电压表量程，求出电路的最大电流确定电流表的量程，将变阻器左边电阻丝连入电路中，注意电表正负接线柱的接法；（2）闭合开关，移动滑动变阻器的滑片，发现电流表无示数，可能电路断路，电压表有示数说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的R断路了；（3）研究电流与电阻的关系时，要控制电压表示数不变，根据串联电路电压的规律和分压原理确定滑片移动的方向；（4）分析数据得出结论；（5）研究电流与电阻的关系时，要控制电压表示数不变，本题探究电流跟电阻关系，考查电路的连接、注意事项、操作过程、控制变量法的运用等知识，是中考的热点问题．7.解：（1）由图甲可知，电压表应与电阻R并联，滑动变阻器与R串联，滑片向右移动时电流表示数变大，说明变阻器接入电路的电阻变小，所以应把变阻器右下角接线柱接入电路．如图所示：．（2）电流表有示数，则排除断路，电压表无示数，说明与电压表并联部分两端没有电压，说明定值电阻短路了；由实物图可知，电流表的量程为0～0.6A，分度值为0.02A，由图乙可知电流表的示数为0.36A；（3）探究电流与电阻的关系，应保持电阻两端的电压不变，由（2）知，电阻两端的电压U=IR=0.36A×5Ω=1.8V，所以将5Ω的定值电阻换成10Ω定值电阻进行实验，他应调节滑动变阻器保持电阻两端电压为1.8V不变．故答案为：（1）见上图；（2）电阻R短路；0.36；（3）1.8．（1）由图甲，R与滑动变阻器串联，电压表测R两端电压，滑片向右移动时电流表示数变大，即电阻变小；（2）电流表有示数，则没有发生断路，电压表无示数，则可能与电压表并联的电路短路；根据表中数据得出电流表的量程和分度值，进而读出电流值；（3）换接电阻后，应保持电压表的示数不变，根据（2）中的数据可由U=IR计算出电压值．本题是探究电流与电阻关系的实验，主要考查了控制变量法的应用、电路的连接、电路故障的分析、电流表的读数等，考查全面，难度适中．8.。

电流与电压、电阻的关系一、单选题(共10道，每道10分)1.某同学在探究“电流与电压的关系”时，根据收集的数据画出如下图象，下列结论与图象相符的是( )A.电阻一定时，电流与电压成正比B.电阻一定时，电压与电流成正比C.电压一定时，电流与电阻成反比D.电压一定时，电阻与电流成反比2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

下列结论与图象相符的是( )A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小3.一段导体两端的电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减小到2.0V，导体中的电流变为( )A.2.0AB.0.25AC.3.0AD.0.50A4.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A.当导体两端的电压为0时，电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时，电流为0D.当导体两端的电压为2V时，电流为0.6A5.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是( )A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻6.在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是( )A.均使电阻R两端的电压成倍数变化B.均使电阻R两端的电压保持不变C.前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变D.前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化7.在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。

电路、电流、电压、电阻综合测试题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”)|2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．永刚同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

·5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

:8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是图2甲乙图3 0；10 15 V0 123(a)图1图5_____V ，。

二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）A ．锡箔纸B ．塑料纸C ．湿布条D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） /A 、6V 4VB 、4V 6VC 、2V 4VD 、4V 2V11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

电流电压电阻练习题电流电压电阻练题考点一：电流及电流表1.电流用字母"I"表示，单位是XXX（A），符号是"A"。

2.360微安（μA）= 0.36毫安（mA）= 0.安（A）；0.2安（A）= 200毫安（mA）。

小明误按0~3A量程读数，实际读数为0.15A。

3.使用电流表时应注意：1) 电流表要串联在待测电路中；2) 让电流从电流表的正接线柱流入，从负接线柱流出；3) 被测电流不要超过电流表的量程；4) 绝对不允许将电流表直接接在电源两极上。

4.关于我们常见的家用电器正常工作时的电流，合理的说法是：A。

电风扇约2A；B。

电冰箱约1A；C。

电视机约2A；D。

台灯约1A。

6.如图(a)所示，当开关S闭合时，两只电流表的示数分别由图(b)、(c)两图读得，则电灯L1中的电流是1.28A。

考点二：电压及电压表1.电压不是电流的原因，而是提供电压的装置。

2.电压用字母"U"表示，单位是XXX（V），符号是"V"。

一节干电池的电压是1.5V，一节铅蓄电池的电压是2V。

我国家庭电路的供电电压是220V；不高于36V的电压对人体才是安全的。

3.750毫伏（mV）= 0.75伏特（V）；0.05千伏（kV）=50伏特（V）。

小明误按0~3V量程读数，实际读数为15V。

4.电流表和电压表的使用，下列说法错误的是：5.图中用电流表测量电路中通过灯泡L1的电流的电路图，其中正确的是：A。

使用前都应检查指针是否指零；B。

若有两个量程，一般都先用大量程“试触”；C。

两表都不能将两接线柱直接接到电源的两极上；D。

接入电路时，都应使电流从正接线柱流入，从负接线柱流出。

5.在图所示的电路图中，能用电压表正确测出灯L1两端电压的是4伏特。

6.如图5所示，开关断开时电压表示数是6伏特，开关闭合时电压表示数是2伏特，则L1两端电压是6伏特，L2两端电压是2伏特。

【最新整理，下载后即可编辑】初三物理专题——电流电压电阻练习题一、选择题1、如图所示，闭合电健，两个灯泡都不亮，电流表指针几乎未动，而电压表指针有明显偏转，该电路的故障可能是[ ]A．电流表坏了或未接好B．从a经过L1到b的电路中有断路C．L2灯丝烧断灯座未接通D．电流表和L1、L2都坏了2、如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是( )A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路3、如下图所示电路，电源电压不变，闭合开关S后，灯L1、L2均发光，过一段时间后，两灯均不亮，此时，示数变小，示数变大，则电路中（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路4、在“探究影响导体电阻大小的因素”的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。

5、在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为A．7.2V 1.8VB．9V 1.8VC．1.8V 7.2VD．9V 7.2V6、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大7、图4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大8、如图所示,当开关闭合后,电流表A1和A2的示数与开关闭合前相比较,下列说法中正确的是:A.A1不变,A2增大B.A1和A2的示数都增大C.A1和A2的示数都减小D.A1减小,A2增大9、如图9所示，L1和L2是两只相同的灯泡，a、b是电流表或电压表。
