电流与电压、电阻的关系练习题

17.1 电流与电压和电阻的关系1．下列说法中，不正确的是( )A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．某导体接在电路中，如果把该导体两端电压减小到原来的一半，保持温度不变，则导体的电阻和通过它的电流( )A．都减小到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流增大到原来的2倍3．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )4．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，说法正确的是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比5．如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究( )A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系6．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6 A7．在研究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是( )A．均使电阻R两端的电压成倍数变化B．均使电阻R两端的电压保持不变C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化8．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是( )A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b9．在研究导体的电流与导体电阻的关系时，应保持电压不变，在具体实验操作中，手和眼的合理分工应该是( )A．手移动滑动变阻器的滑片，眼观电流表B．手移动滑动变阻器的滑片，眼观电压表C．手移动滑动变阻器的滑片，眼观电源D．手按开关，眼观电流表10．在探究电流与电阻关系的实验中，小明根据收集到的数据画出了I－R的图象，下列结论与图象相符的是( )A．电压一定，电流与电阻成反比B．电压一定，电阻与电流成反比C．电阻一定，电压与电流成正比D．电阻一定，电流与电压成正比11．甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成__________（选填“正比”或“反比”），阻值R甲________R乙。

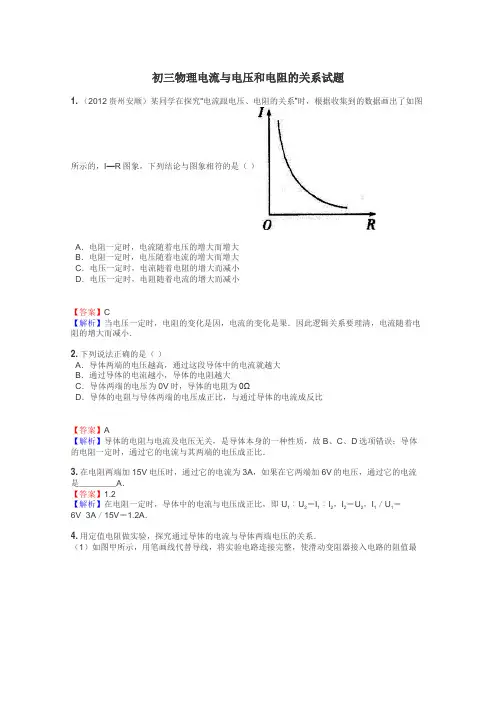

初三物理电流与电压和电阻的关系试题1.（2012贵州安顺）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的，I—R图象，下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小【答案】C【解析】当电压一定时，电阻的变化是因，电流的变化是果．因此逻辑关系要理清，电流随着电阻的增大而减小．2.下列说法正确的是（）A．导体两端的电压越高，通过这段导体中的电流就越大B．通过导体的电流越小，导体的电阻越大C．导体两端的电压为0V时，导体的电阻为0ΩD．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比【答案】A【解析】导体的电阻与电流及电压无关，是导体本身的一种性质，故B、C、D选项错误；导体的电阻一定时，通过它的电流与其两端的电压成正比．3.在电阻两端加15V电压时，通过它的电流为3A，如果在它两端加6V的电压，通过它的电流是________A．【答案】1.2【解析】在电阻一定时，导体中的电流与电压成正比，即U1︰U2＝I1︰I2，I2＝U2，I1／U1＝6V×3A／15V＝1.2A．4.用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动变阻器滑片，电流表示数应________（选填“变大”、“不变”或“变小”）．（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为________V．实验次数12345（4）在图丙中作出通过导体的电流与导体两端电压的关系图线．【答案】（1）如图甲所示（2）变大（3）2.5 （4）如图乙所示【解析】本题是一道较容易的实验题，主要考查电路图的连接、滑动变阻器的使用、电表的读数以及通过实验数据作图象，突出考查学生的实验操作能力、读表能力和实验数据的处理能力．滑动变阻器接入电路时，应使电阻最大，故接左下边接线柱；向左移动滑片，接入电路的电阻变小，电流变大，电流表示数变大；电压表量程为0～3V，故示数为2.5V．5.（2013湖北武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A．B．C．D．【答案】A【解析】定值电阻上的电流与两端电压成正比，在图象上应该是过原点的一条倾斜直线，故选A．6.（2013甘肃兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________________．【答案】保护电路电阻保持R两端电压不变1【解析】实验开始时将滑动变阻器调到阻值最大处可以防止因电流过大而烧坏电路；根据控制变量法，探究电流与电压的关系时应当在电阻一定的条件下进行实验；利用滑动变阻器可以调节连两端电压不变．入电路的阻值大小来保持R17.（2013江苏连云港）某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图1所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0～0.6A 的电流表，0～3V的电压表，滑动变阻器（10Ω 2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________端（选填“a”或“b”）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是________________．（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图2所示，此时电流表的示数为________A．（4）该同学采集多组实验数据的目的是________．（5）请根据表格中的五组数据在如图坐标上画出铅笔芯的I—U图线．（6）由图3画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：________________．图1．图2．图3．【答案】（1）b（2）将滑动变阻器下方的两个接线柱接入电路了（3）0.3（4）避免偶然性，便于找出规律（5）如图所示（6）通过铅笔芯的电流与其两端的电压成正比【解析】（1）闭合开关前滑动变阻器滑片应置于最大阻值处，即移到b端．（2）出现题中现象，说明滑动变阻器此时相当于一个定值电阻，移动滑片对电路没有影响．如果都接入了上方两个接线柱，相当于电路中接入一根导线，电路中电流会很大，超过电流表量程．综上所述可得答案中结论．（3）本题中电流表的量程是0～0.6A，分度值是0.02A，根据指针位置，读数为0.3A．（4）略．（5）通过描点后连线时，各点尽可能在一条线上，或平均分布于线的两侧．（6）图线是在第一象限内过原点的一次函数图线，所以是正比例关系．8.小利同学在探究当电阻不变时，通过电阻的电流与该电阻两端电压的关系的实验中，他依据测量的数据描绘了如图所示的图象。

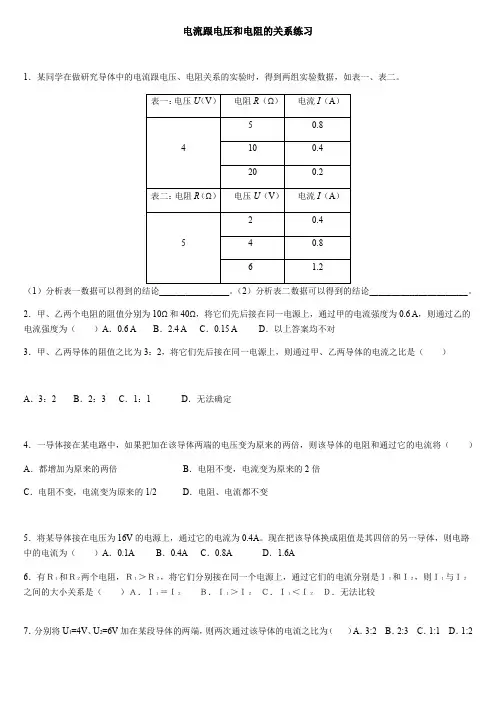

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

（1）分析表一数据可以得到的结论________________。

（2）分析表二数据可以得到的结论______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( ) A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。

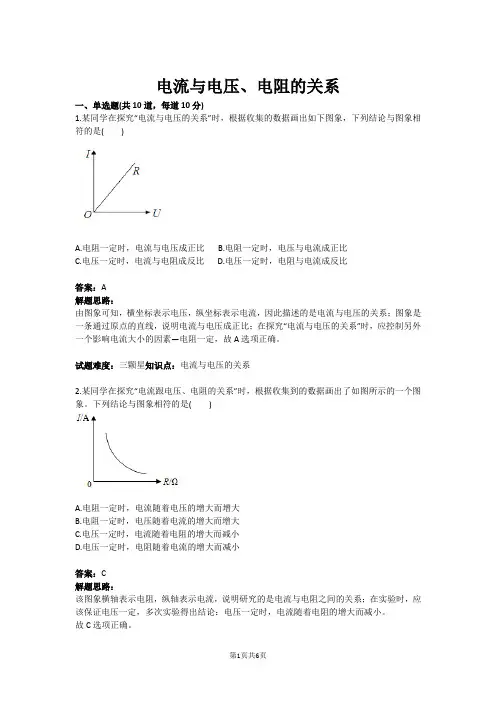

电流与电压、电阻的关系一、单选题(共10道，每道10分)1.某同学在探究“电流与电压的关系”时，根据收集的数据画出如下图象，下列结论与图象相符的是( )A.电阻一定时，电流与电压成正比B.电阻一定时，电压与电流成正比C.电压一定时，电流与电阻成反比D.电压一定时，电阻与电流成反比答案：A解题思路：由图象可知，横坐标表示电压，纵坐标表示电流，因此描述的是电流与电压的关系；图象是一条通过原点的直线，说明电流与电压成正比；在探究“电流与电压的关系”时，应控制另外一个影响电流大小的因素—电阻一定，故A选项正确。

试题难度：三颗星知识点：电流与电压的关系2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

下列结论与图象相符的是( )A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小答案：C解题思路：该图象横轴表示电阻，纵轴表示电流，说明研究的是电流与电阻之间的关系；在实验时，应该保证电压一定，多次实验得出结论：电压一定时，电流随着电阻的增大而减小。

故C选项正确。

电阻是导体的固有属性，是由材料、长度、横截面积决定的，不随电流的变化而变化。

试题难度：三颗星知识点：电流与电阻的关系3.一段导体两端的电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减小到2.0V，导体中的电流变为( )A.2.0AB.0.25AC.3.0AD.0.50A答案：D解题思路：一段导体的电阻是恒定不变的，在电阻不变时，电流与电压成正比，则电压变为原来的1/2，电流也将变为原来的1/2，即变为0.5A。

故D选项正确。

试题难度：三颗星知识点：电流与电压的关系4.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A.当导体两端的电压为0时，电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时，电流为0D.当导体两端的电压为2V时，电流为0.6A答案：C解题思路：导体的电阻是导体本身的一种性质，它不随通过它的电流以及它两端的电压的改变而改变，只与导体本身的材料、长度、横截面积以及温度有关，故A、B选项都错误；从图中可以看出，当导体两端的电压为0时，电流为0，当导体两端的电压为2V时，电流为0.4A，故C 选项正确，D选项错误。

17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。

下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。

2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。

其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。

故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。

电流与电压电阻的关系一、选择题1（13东营）某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是CA．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路2．（12山西）如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是DA．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值3．（10百色）右图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。

当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R１、R２两端的电压分别为AA．9.6V，2.4V B．12V，2.4VC．2.4V，12V D．2.4V，9.6V4．（10大连）下列各电路图中，电压表能测L1灯两端电压的是D5．（12桂林）小明用如图所示的器材探究“影响电阻大小的因素”。

a、b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是：CA．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6．（12陕西省）在超导体研究领域，我国取得了令人瞩目的成就，关于超导状态下的超导体，下列说法中错误的是C A．超导体的电阻为零 B．使用超导体制成的导线将降低远距离输电线中的电能损耗C．超导体适合制作滑动变阻器中的电阻丝 D．超导体适合制作电动机的线圈7．（11恩施州）小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是：CA．强度大的铁丝 B．细小价格较便宜的铝丝C．粗一点的铜丝 D．性能稳定的镍铬合金丝8．（11南平）超导材料是一种电阻为零的材料，小欣预测超导材料将会在以下方面得到应用，你认为其中合理的是D A．制而成电饭锅的发热体B．制成白纸灯泡的灯丝C．制成滑动变阻器的电阻线D．作为远距离输电导线9．（10齐齐哈尔）在农村电网改造过程中，有粗细相同的铁线和铜线可以选择，则较好的选择及原因是DA．选铁线；电阻小 B．选铁线；坚硬便宜C．选铜线；美观 D．选铜线；电阻小10．（12齐齐哈尔）雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有来预防电击。

人教版物理九年级第十七章第1节电流与电压和电阻的关系同步练习一、选择题1．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是（）A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“一段电路中的电流与电阻关系”时，需要保持这段导体两端的电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电压表的示数变大，所以应该增大滑动变阻器的阻值，减小电压表的示数，将滑片向右移动，D正确，AC错误；B选项增加电池个数，则电压表的示数会更大，所以B错误．故选D．分析：本题是探究“电路中的电流与电阻关系”的实验，考查了对控制变量法的掌握，同时涉及到了滑动变阻器阻值的变化及串分压的知识．2．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．电源电压3V太高B．滑动变阻器阻值太小C．20Ω的阻值太小D．控制的电压1.5V太高答案：AB知识点：探究电流与电压、电阻的关系实验．解析：解答：由图可知，电源电压恒为3V，电阻两端的电压为1.5V，则滑动变阻器两端的电压应为3V-1.5V=1.5V；根据串分压的特点可知两个电阻之比为：11221.5V1 == 1.5V1R UR U=；因为滑动变阻器的最大阻值为15Ω，电阻的阻值为滑动变阻器阻值的204153Ω=Ω倍，所以其两端的电压也为滑动变阻器两端电压的43倍，其定值电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于1.5V，而无法达到1.5V，B正确，CD错误；若减小电源电压，则电阻两端的电压会减小，所以A正确．故选AB．分析：此题考查了电路中串分压的知识，通常根据这个知识判断变阻器的规格或判断滑动变阻器的滑动方向，要注意理解掌握．3．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差答案：A知识点：探究电流与电压、电阻的关系实验；伏安法测电阻的探究实验．解析：解答：A．在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，故A错误，符合题意；B．“探究电流与电阻关系实验”中，使用滑动变阻器的目的是控制电阻两端电压保持不变，伏安法测定值电阻实验中，使用滑动变阻器的目的是改变电阻两端电压，这两个实验使用滑动变阻器的作用不同，故B正确，不符合题意；C．探究电流跟电阻的关系实验，进行多次测量的目的是分析多组数据，得出电流跟电阻的关系，故C正确，不符合题意；D．伏安法测电阻阻值实验，后者多次测量的目的是取电阻的平均值，减小误差，故D正确，不符合题意．故选A．分析：本题考查了物理中的科学研究方法的区分，注意在初中物理中灵活应用这些研究方法，本题结合两个电学实验进行分析考查对物理学方法的理解与应用情况．4 ．在某次实验中记录了电压表的示数U和电流表的示数I，实验数据如表所示．请根据表中数据，图中所示的电路图可能是（）U/V 1.0 1.5 2.0 2.2 2.5 2.7I /A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由A和B图可知，电压表测电源电压，移动滑片时示数不会发生改变，故AB 不符合题意；（2）定值电阻与滑动变阻器串联，C图中电压表测变阻器两端电压，当滑片向左移动时，总电阻变小，由欧姆定律可知，电路中电流变大即电流表示数变大；由U=IR，定值电阻两端电压增大，所以变阻器两端电压减小，电压表示数减小，故C不合题意；D图中电压表测定值电阻两端电压，电压表变大，D图符合题意．故选D．分析：本题考查了串联电路特点和欧姆定律的应用，关键是正确分析电路中电流表和电压表测哪个的电流和电压5 .如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A．把滑动片移到左端时才能闭合开关B．电压表、电流表量程可能选大了C．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D．灯亮度变亮时，电压表示数变大，电流表示数变小答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、闭合开关前，滑动变阻器滑片应位于最大阻值处，所以把滑动片移到左端，故A 正确；B、两节干电池作为电源，电压表应选择0～3V量程，电流表应选择0～0.6A量程，故B正确；C、灯不亮，电路发生短路或断路，电压表有示数说明与电压表并联的电路开路，电压表测量电源电压，故C正确；D、灯泡亮度变亮，灯泡两端电压增大，由P=I2R可知通过小灯泡的电流变大，故D错误．故选D．分析：本题综合考查了动态电路的分析，涉及的知识点较多；理解用电器不工作的可能原因是解决本题的关键.6．在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据答案：A知识点：探究电流与电压、电阻的关系实验．解析：解答：将AB两点间用15Ω电阻替换10Ω电阻时，AB两点间的电阻变大，根据串联分压的知识，AB两点间的电压会变大，要探究电流与电阻的关系，需保持AB间的电压不变，所以应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．故选A．分析：探究电流与电阻的关系时采用的是控制变量法，熟悉控制变量法的实施环节并正确运用，是解决此类实验题的关键．7．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：探究电流与电阻的关系实验中，应用控制导体两端的电压不变，每次跟换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必要成倍数变化；故ACD错误，B正确；故选B．分析：本实验考查了探究电流与电阻关系需要注意的问题，根据控制变量法，在探究电流与电阻关系时，应控制电压不变．8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A ．10Ω和40ΩB ．10Ω和20ΩC ．30Ω和40ΩD ．20Ω和30Ω 答案：B知识点：探究电流与电压、电阻的关系实验． 解析：解答：探究“电流与电阻的关系”实验中应控制电阻两端的电压不变，即电压表的示数不变； ∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U 滑=U-U R =3V-2V=1V ， ∵串联电路中各处的电流相等，∴根据欧姆定律可得：R R U U 11I ==U U 22IR V R V ==滑滑滑， 当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值： Rmax=2R 滑max =2×10Ω=20Ω， 即定值电阻的最大阻值不能超过20Ω， 结合选项可知，ACD 不符合，B 符合． 故选B ．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．9．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（ ）A．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B．实验中，更换大阻值的电阻后，滑片应向a端移动C．进行多次实验的目的是为了得出科学的结论D．实验得出的结论是：电压一定时，电流与电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：A、若滑动变阻器连入电路的阻值过小，在闭合开关时，会出现电流表示数过大的现象，故A正确；B、实验中，更换大阻值的电阻后，电压表的示数会变大，应增大滑动变阻器的阻值，将滑片向b端滑动，使电压表的示数不变，故B错误；C、进行多次实验的目的是为了得出电流和电阻的关系的普遍规律，故C正确；D、实验得出的结论是：电压一定时，电流与电阻成反比，故D正确．故选B．分析：本题考查“电流跟电压电阻的关系”的实验中需要注意的问题，如连接电路时开关需要断开、开始时变阻器应该连入电路中电阻最大、两表的接线柱的接法和控制变量法.10 .如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：A、要探究电流与电压的关系，在改变电压的时候要保持电阻不变；故A正确；B、在探究电流与电压的关系的电路中，滑动变阻器既可以保护电路，又可以改变电路中的电流，得出多次实验数据，排除实验结论的偶然性，故B说法正确；C、开关闭合后，当变阻器滑片从左向右滑动过程中，电路中的总电阻增大，则电路中的电流变小，即电流表示数变小；由U=IR可知，定值电阻两端电压变小，即电压表示数变小．故C说法错误；D、开关闭合，如果将电流表和电压表调换位置，电压表串联在电路中，电路相当于开路，因此电路元件都不可能被烧毁，故D正确．故选C．分析：本题主要考查的是学生对控制变量法、电流表、电压表、滑动变阻器的正确使用方法和作用的理解和掌握.11．如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．20Ω和50ΩB．40Ω和60ΩC．20Ω和40ΩD．20Ω和60Ω答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电阻的关系”实验中，应控制电阻两端的电压即电压表的示数不变，根据串联电路中总电压等于各分电压之和，可得滑动变阻器两端的电压为：U滑=U-U R=6V-4V=2V，由于定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20Ω，则定值电阻的最大阻值为40Ω，故C正确；故选C．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．12．根据下列一组实验数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：由表中数据可以看出，导体的电阻保持10Ω不变时，导体两端的电压越大，导体中的电流越大，其电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，所以ACD错误，B正确．故选B．分析：此题考查了对实验数据的分析，在分析数据时，一定注意控制的变量.13．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V ）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V 不变，还需要选用下列哪种规格的滑动变阻器？（ ）A ．“10Ω 1A ”B ．“15Ω 15A ”C ．“20Ω 2A ”D ．“50Ω 2A ”答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：由欧姆定律的可知，电压一定是电阻越大，电流越小；当接入电路中的电阻为15Ω时，电路中的电流最小：221515U V I A R ===Ω，此时滑动变阻器接入电路的阻值最大； 为了保持定值电阻两端电压为2V 不变，滑动变阻器两端电压为：6V-2V=4V ；故滑动变阻器的最大阻值：max 430215V R A ==Ω．只有D 中滑动变阻器的最大阻值大于30Ω． 故选D ．分析：本题考查串联电路的特点和欧姆定律的应用，关键是要知道电压一定时，电流与电阻成反比．14．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（ ）A ．均使电阻R 两端的电压成倍数变化B ．均使电阻R 两端的电压保持不变C ．前次使电阻R 两端电压成倍数变化，后次使电阻R 两端的电压保持不变D ．前次使电阻R 两端电压保持不变，后次使电阻R 两端电压成倍数变化答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在研究导体中的电流与电压的关系时，要保持导体的电阻不变，改变导体两端的电压；在研究导体中的电流与导体的电阻的关系时，要改变导体的电阻值，控制导体两端的电压不变．所以前后两个实验中滑动变阻器的主要作用不相同．在研究导体中的电流与电压的关系时，滑动变阻器是使电阻R 两端的电压成倍数变化；然后用电流表记录对应电压下的电流值，通过多次实验，来总结导体中电流与电压的关系．而在研究导体中的电流与导体的电阻的关系时，利用滑动变阻器来控制导体两端的电压不变．通过更换几组不同的定值电阻，记录下对应的电流值，来总结导体中的电流和电压的关系．故选C．分析：滑动变阻器在不同的实验中，由于实验目的不同，其作用也是不同的．15．在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据．根据这组数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、电压是形成电流的原因，不会随电流发生变化．所以A错误；B、由表中数据可以看出，电阻是变化的．所以B错误；C、电阻是导体的一种性质，与通过导体的电流无关．所以C错误；D、由表中数据可以看出：在电压一定时，通过导体的电流与导体电阻成反比．所以D正确．故选D．分析：电阻是导体本身的一种属性，对于同一导体，电阻与电压高低、电流大小无关．二、填空题16 ．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．（1）这个实验使用了控制变量的方法，其中被控制的变量是__________，滑动变阻器R2的主要作用是_________________．（2）下面是他获取的一组实验数据：（3）分析表中的数据，你能得出的探究结论是_____________________．（4）实验中，电阻R1的阻值是________Ω.答案：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）在探究电流与电压的关系时，应控制电阻阻值不变而改变电阻两端电压不变，测出电路电流，然后得出结论；滑动变阻器除保护电路外，主要的作用是：改变电阻两端电压．（2）由表中实验数据可知，在电阻阻值一定时，电压与电流的比值不变，由此可知，在电阻一定时，电流与电压成正比．（3）由表中实验数据可知，电阻阻值：1651.20U VRI A===Ω；故答案为：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．分析：本题考查了实验原理、实验数据处理，探究电流与电压的关系要应用控制变量法，控制电阻阻值不变，应用控制变量法分析表中实验数据即可正确解题．17．在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_____ 位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_____________，如图是根据实验数据绘制的图象，有图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成__________关系．答案：阻值最大；得到普遍的规律，避免结论的偶然性；正比．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到阻值最大的位置；分别采用5Ω、10Ω、15Ω的电阻进行实验的目的是得到普遍规律，排除实验结论的偶然性；由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成正比关系．故答案为：阻值最大；得到普遍的规律，避免结论的偶然性；正比．分析：本题考查了探究电流与电压关系的实验，需要注意的是：题目中采用多个电阻的目的是“多次测量总结规律”，而不是要“探究电流与电阻”的关系．18．某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是______________；在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向_______（选填“左”或“右”）端移动才能达到实验目的．答案：保护电路；电阻；保持R1两端电压不变；右．知识点：探究电流与电压、电阻的关系实验．解析：解答：在闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；在探究通过导体的电流与导体两端电压关系时，应保持电阻不变；在探究通过导体的电流与导体电阻关系时，应控制导体两端的电压不变，是通过滑动变阻器来实现的；在“研究电流与电阻关系”时，应控制电压不变，改变电阻，将定值电阻R1由10Ω换为20Ω，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，应增大变阻器的阻值，将滑动变阻器R2的滑片P应向右端移动才能达到实验目的．故答案为：保护电路；电阻；保持R1两端电压不变；右．分析：本题是探究电流与电压、电阻的关系实验，考查了滑动变阻器在电路中的作用，同时考查了控制变量法在实验中的应用.19．在研究通过导体的电流与导体的电阻关系的实验中，为了达到研究目的，实验过程中应该保持定值电阻的______________这个物理量不变；当开关S闭合后，电压表的读数为4V，电流表的读数为0.4A，现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路进行研究，则下一步应进行的操作是______________________.答案：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究电流和电阻的关系时，应保持电阻两端的电压不变；将阻值为5欧的电阻R换成阻值为10欧的电阻接入电路进行实验时，电阻两端电压变大，滑动变阻器两端电压变小，为使电阻两端电压不变，应调节滑动变阻器的滑片位置，使定值电阻两端电压等于原来的值，即4V．故答案为：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．分析：本题考查了“探究电流与电阻关系”实验的注意事项、滑动变阻器的调节；更换电阻后，应进行怎样的操作，向什么方向移动滑片是一个难点.20 ．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如表：电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1（1）分析表中的数据，可以得出的结论是，电压不变时，导体中的电流与电阻____________．（2）滑动变阻器在此实验中的主要作用是通过调整R1的阻值，使R两端电压____________．答案：（1）成反比；（2）不变．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由表格中数据知，电流跟电阻的乘积是一个定值，因此可以得出：电压一定时，导体中的电流跟导体的电阻成反比；（2）要探究电流跟电阻的关系，需保持电阻两端的电压不变，所以滑动变阻器在此实验中的主要作用是通过调整滑动变阻器的阻值，使R两端的电压不变．故答案为：（1）成反比；（2）不变．分析：本题是探究电流与电阻关系的实验，考查了实验结论的得出及滑动变阻器的作用，注意控制变量法的应用．三、解答题：21．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于________（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出U-I图象，由此得出的实验结论是：________________________．（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压。

4.6 电流与电压、电阻的关系培优练习一、选择题（共15题；共30分）1.从欧姆定律I= 可推导出公式R= ，下列说法正确的是( )A. 当电压为0时，导体的电阻为0B. 当电流增大2倍时，导体电阻减小2倍C. 当电压增大2倍时，导体电阻增大2倍D. 不管电压、电流如何变化，导体电阻不变2.学了电路后，小明设计了四个体重计原理图。

你认为可行的是（）A. B. C. D.3.如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是3：2，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）A. 2：1B. 3：1C. 2：3D. 1：3第3题图第4题图第5题图4.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图，将它们串联在电路中，通过的电流关系以及两端的电压关系是（）A. I A＞I B U A＞U BB. I A＜I B U A＜U BC. I A＝I B U A＜U BD. 无法确定5.如图所示的电路中，电源两端电压为6V 且保持不变，定值电阻R1 的阻值为10Ω，滑动变阻器R2 的最大阻值为20Ω，电压表接入电路的量程（0～3）V，电流表接入电路的量程（0～0.6）A。

闭合开关S，将滑动变阻器的滑片P 由b 端缓慢向a 端移动，直至某一电表的指针达到满偏。

有关变化下列说法正确的是（）①电压表的示数变大，电流表的示数变大②电流表的示数变化范围为0.2A～0.6A③电压表的示数变化范围为2V～6V ④R2阻值变化范围为20 Ω～10 Ω⑤指针达到满偏的是电流表A. 只有②⑤正确B. 只有③④正确C. 只有①④正确D. 都正确6.如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。

下列叙述不正确的是( )A. R1与R2并联B. R2阻值为20欧姆C. R1两端电压为10伏特D. 电流表A的示数为1.0安培第6题图第7题图第8题图7.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（）A. 4∶1B. 1∶4C. 5∶1D. 1∶58.某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。

九年级物理上册《电流与电压和电阻的关系》练习题及答案一．选择题（共10小题）1．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻RC．电流表示数D．电压表示数2．在如图的电路中，电源电压保持不变，R为定值电阻。

为探究电流与电压的关系，下列关于滑动变阻器的分析正确的是（）A．控制电阻两端电压不变B．闭合开关前应将滑片滑到最左端C．改变电阻两端电压D．它是多余的，只是为了图像美观3．用如图所示电路研究电流跟电压的关系。

为了改变定值电阻R两端电压，设计了三种方案：甲：在MN间先后接入电压不同的电源；乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；丙：在MN间串联接入电源与滑动变阻器。

可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行4．用如图所示电路探究“电流跟电阻的关系”，实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来应该采取的措施是（）A．适当增加电池的节数B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动5．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻小于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A D．将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.9A6．小佳同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R 2 由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操作是（）A．向左调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数B．换用更精确的电压表进行测量C．向右调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数D．增加电池的个数，使电源电压变大7．在“探究电流跟电阻的关系”实验中，当把电阻R由10Ω更换为20Ω后，闭合开关，下一步的操作应当是（）A．适当增加电池的节数B．记录电流表和电压表的示数C．调节滑动变阻器，使电压表示数与更换前相同D．调节滑动变阻器，使电压表示数为更换前一半8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。

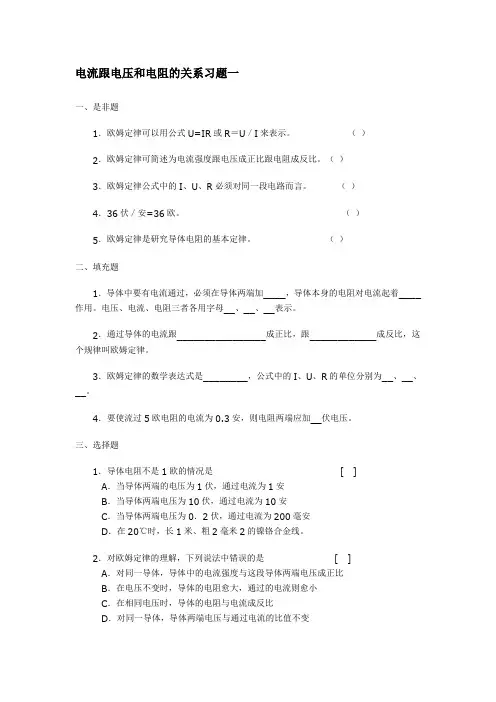

电流跟电压和电阻的关系习题一一、是非题1．欧姆定律可以用公式U=IR或R＝U／I来表示。

（）2．欧姆定律可简述为电流强度跟电压成正比跟电阻成反比。

（）3．欧姆定律公式中的I、U、R必须对同一段电路而言。

（）4．36伏／安=36欧。

（）5．欧姆定律是研究导体电阻的基本定律。

（）二、填充题1．导体中要有电流通过，必须在导体两端加____，导体本身的电阻对电流起着____作用。

电压、电流、电阻三者各用字母__、__、__表示。

2．通过导体的电流跟________________成正比，跟____________成反比，这个规律叫欧姆定律。

3．欧姆定律的数学表达式是________，公式中的I、U、R的单位分别为__、__、__。

4．要使流过5欧电阻的电流为0.3安，则电阻两端应加__伏电压。

三、选择题1．导体电阻不是1欧的情况是[]A．当导体两端的电压为1伏，通过电流为1安B．当导体两端电压为10伏，通过电流为10安C．当导体两端电压为0．2伏，通过电流为200毫安D．在20℃时，长1米、粗2毫米2的镍铬合金线。

2．对欧姆定律的理解，下列说法中错误的是[]A．对同一导体，导体中的电流强度与这段导体两端电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在相同电压时，导体的电阻与电流成反比D．对同一导体，导体两端电压与通过电流的比值不变四、作图题按照图1(a)电路将图(b)中的电路元件连接起来。

电路中的电阻丝阻值约为10欧。

电流跟电压、电阻的关系答案一、1．×2．×3．√ 4．√ 5．×二、1．电压，阻碍，U，I，R2．这段导体两端电压，这段导体电阻3．I=U/R，安，伏，欧4．1.5三、1．D 2．C四、略电流跟电压、电阻的关系习题二一、是非题1．“导体中的电流与导体电阻成反比”可说成“导体的电阻与通过导体的电流成反比”。

（）2．导体两端电压变化会引起电流变化。

《电流与典雅和电阻的关系》练习1.在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据2如图在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动 D．适当增加电池的节数3.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动 D．将电池个数增加4．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）U/V 3.0 2.5 2.0 1.8 1.5 1.3I/A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．5．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动 D．适当增加电池的节数6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体A的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．通过导体B的电流与其两端的电压成正比7．研究电流跟电压、电阻的关系，用如图所示的电路，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步，实验要求是（）A．保持R′的滑片位置不动B．保持R不变，调节R′滑片到不同的适当位置C．保持R的电压不变 D．保持电路中的电流不变8.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为______Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为______；实验过程中，小明控制导体两端的电压为______V．9．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．的主（1）这个实验使用了控制变量的方法，其中被控制的变量是______，滑动变阻器R2要作用是______．（2）下面是他获取的一组实验数据：电压U/V 2 4 6 8 10电流I/A 0.39 0.79 1.20 1.58 2.00（3）分析表中的数据，你能得出的探究结论是______．的阻值是______Ω（4）实验中，电阻R110．小红利用如图甲所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，有三种规格滑动变阻器可供选择：0～40Ω，0～30Ω，0～20Ω．用到的电阻R 的阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，实验中控制电阻R两端的电压为2.5V不变．（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；（2）为完成整个实验，应该选取规格为______的滑动变阻器；（3）连好电路闭合开关，发现无论怎样移动滑动变阻器的滑片，电压表有示数，电流表没有示数，则故障可能是______；（4）排除故障后实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω、5Ω，为使电压表的示数不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次向______移（选填“左”或“右”）；（5）若步骤（3）中故障未排除，将乙图中的电阻换成标有“2.5V”完好的小灯泡，调节滑动变阻器后小灯泡______发光（选填“能”或“不能”）．【课后作业2】1．如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（ ）A ．把滑动片移到左端时才能闭合开关B ．电压表、电流表量程可能选大了C ．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D ．灯亮度变亮时，电压表示数变大，电流表示数变小 2．如图所示为电流与电压的关系图象由此可以判断（ ）A ．R 甲=R 乙B ．R 甲＜R 乙C ．R 甲＞R 乙D ．无法比较 3．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（ ）A ．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B ．实验中，更换大阻值的电阻后，滑片应向a 端移动C ．进行多次实验的目的是为了得出科学的结论D ．实验得出的结论是：电压一定时，电流与电阻成反比4．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（ ）A ．调节滑动变阻器，使电路中的电流保持不变B ．调节滑动变阻器，使不同的定值电阻R 两端的电压保持不变C ．使电阻R 两端电压成倍数变化D ．每次测量时都要使电路中的电流成倍数变化5．在研究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V ，滑动变阻器上标有“10Ω 1.5A ”字样．在a 、b 两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P ，使电压表示数为2.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 问时，电压表示数始终无法达到2.5V ，其原因可能是（ ）A ．20Ω的电阻阻值太大B ．电源电压4.5V 太低C ．滑动变阻器的最大阻值太大D ．控制电压为2.5V 太高6．小波同学为了探究电流跟电阻的关系，在如图所示的情况下，将A 、B 两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（ ）A ．记录电流表和电压表的示数B ．将滑动变阻器向左移动C ．将滑动变阻器向右移动D ．适当增加电池的节数7．在做“探究电流与电阻的关系”实验中，电路如图所示．先在A 、B 间接入5Ω的电阻，移动滑片，使电压表示数为2V，读出电流表示数．接着用10Ω的电阻替换5Ω的电阻，闭合开关，此时电压表示数及应进行的操作是（）A．大于2V，应将滑片P向左滑B．大于2V，应将滑片P向右滑C．小于2V，应将滑片P向左滑D．小于2V，应将滑片P向右滑8．在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图1所示：（1）请用笔划线代替导线，按电路图将图2实物连接起来（要求滑片向右移，电流表示数变小）．（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因可能是______．（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______（填“左”或“右”）移动，使______并记下电流值；再改接20Ω的电阻，重复上述实验．（4）此实验得到的结论．9．某同学利用如图所示的电路探究“电流与电压和电阻的关系”．实验开始时，滑动变阻器的作用是______．在探究通过导体的电流与导体两端电压关系时，应保持______不变；移动滑动变阻器的滑片到不同位置时，电压表的示数与电流表的示数之比______（填“变大”“变小”或“不变”）．10．小君和小丽在研究导体中电流与导体两端电压的关系时，除了电源（ 3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A．定值电阻 B．小灯泡．（1）为了完成研究需要选择器材______（填序号“A”或“B”）；理由是：______．（2）用笔画线完成图1中的实物电路连接（你所选的器材在图中用接线板代替，导线连线不能交叉），并使滑动变阻器接入电路的阻值最大．（3）小君通过实验得出了表（一）中的数据，请读出图2中两表的示数，记在表中最后一列的空格处．表（一）电压U/V 0.5 1.0 1.5 2.0 ______电流I/A 0.05 0.1 0.15 0.2 ______表（二）电压U/V 0.5 1.0 1.5 2.0 2.5电流I/A 0.25 0.2 0.15 0.1 0.05（ 4）小丽通过实验得出了表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论．小君观察并检查了小丽所连接的电路后，发现了问题．你认为原因可能是______．11．如图甲是小华同学探究电流与电压关系的电路图，电源电压不变．当开关S闭合后，将滑动变阻器的滑片P从a端移至b端时，电流表和电压表的示数变化如图乙所示．（1）电源电压为______伏．（2）若实验室有三只不同规格的变阻器，规格分别为A：“25Ω，0.5A”；B：“30Ω，0.6A”；C：“25Ω，1A”，请结合图象分析说明，小华实验时选用的是哪一只______．12．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为4.5V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，______．②上述实验中，小明用5Ω的电阻做完实验后，接下来将10Ω的电阻接入电路，闭合开关，向______端移动滑片（选填左或右），使电压表示数为______V时，读出电流表的示数．（2）完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．。

2021-2022学年人教版物理九年级第十七章第1节电流与电压和电阻的关系班级__________ 座号_____ 姓名__________ 分数__________一、单选题1．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化2．如图所示电路中，R1表示电阻箱，那么该电路（）A．只能探究电流与电压的关系B．只能探究电流与电阻的关系C．电流与电压和电流与电阻的关系都能探究D．电流与电压和电流与电阻的关系都不能探究3．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是A．导体中的电流跟导体两端的电压成反比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比4．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差A．①②B．②③C．①③D．②④5．小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是A．只需将电池数增加一倍B．只需将电池数减半C．将变阻器的滑片适当向左移动D．将变阻器的滑片适当向右移动6．在探究某个用电器中电流随电压变化的关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B7．下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8．关于电流、电压和电阻的关系，下列说法正确的是A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为A．10Ω 2A B．20Ω1A C．30Ω 2A D．50Ω 1A10．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向右移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向左移动，保持电流表示数不变二、填空题11．小月探究“电路中电阻箱两端电压U 与通过它的电流I的关系”时，记录的实验数据如表。

第十七章欧姆定律第1节电流与电压和电阻的关系在探究电阻上的电流跟两端电压的关系的实验中，下列哪种方法不能改变定值电阻两端的电压( )A.增减串联电池组中电池的个数B.并联一个电阻箱C.串联一个电阻箱D.串联一个滑动变阻器【提示】由串联电路中电压关系的规律U=U1+U2可知，串联有分压作用，而并联电路中各支路电压相等，所以串联电阻箱或滑动变阻器可改变定值电阻两端的电压，并联则达不到这一效果.故正确答案为B.【答案】B【总结】电压的改变有多种方式，可以直接改变电源电压，也可以在电路中串联变阻器或电阻箱，但并联电阻箱或变阻器，则不能达到这个目的.知识点探究电流与电压的关系1.将手电筒中的小灯泡用导线与一节干电池相连时,小灯泡亮度较暗,与两节干电池相连时,小灯泡亮度较亮.由此猜想,在小灯泡电阻一定时,加在其两端的电压越大,通过灯泡的电流越______.2.电阻一定时,导体中的电流与导体两端电压成______比.1.关于电流跟电压的关系，下列说法中正确的是( )A.电流跟电压成正比B.通过导体的电流跟导体两端的电压成正比C.在电阻不变的情况下，导体中的电流跟导体两端的电压成正比D.电阻一定时，通过导体的电流大小跟这段导体两端的电压成反比2.一导体连在某电路中,如果把加在这导体两端的电压增加到原来的2倍,则导体的电阻和通过它的电流情况为( )A.电阻和电流都不变B.电阻不变,电流是原来的2倍C.电阻和电流都变为原来的2倍D.电阻减小为原来的一半,电流为原来4倍3.分别将U1=4 V、U2=6 V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为( )A.3∶2B.2∶3C.1∶1D.1∶24.(吉林中考)在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到______位置，分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是得到_________________________.如图是根据实验数据绘制的图像，由图像可知：电阻一定时，导体中的电流与加在这段导体两端的电压成__________关系.5.在用实验研究一段导体(电阻)中的电流与它两端电压的关系时，应当运用滑动变阻器进行调节，不断地改变导体两端的_______，并记录对应的_______值6.在探究电阻上的电流跟导体两端电压的关系实验中，滑动变阻器的作用：一是__________________________；二是__________________________________________.7.如图所示，保证AB间的电阻R1=5 Ω不变，通过移动滑动变阻器，分别使电压表的示数为3 V、6 V、12 V，这是为了研究( )A.电阻中的电流与电阻的阻值的关系B.电阻中的电流与电阻两端的电压的关系C.电阻的阻值与流过电阻的电流的关系D.电阻两端的电压与电阻的阻值的关系8.如图所示的电路,电源的电压保持恒定不变,电阻R1=5 Ω,R2=10 Ω,则通过电阻R1和R2的电流之比为( )A.1∶2B.2∶1C.1∶1D.2∶39.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A.当导体两端的电压为0时，电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时，电流为0D.当导体两端的电压为2 V时，电流为0.6 A10.“探究电流与电压关系”实验的电路图如图所示.在实验中应控制_______不变，滑动变阻器R′的作用除保护电路以外，还可以__________________________.11.为完成“探究电阻上的电流跟两端电压关系”的实验，小红设计了如图所示的实验电路.你认为图中的圆圈A、B、C内应分别填入__________、__________、___________.12.在某电阻的两端加6 V的电压时，通过它的电流是0.3 A；若使通过它的电流是0.1 A，应在这个电阻的两端加_____V的电压.13.小芳为了探究“通过导体的电流与导体两端电压的关系”，设计了如甲图所示的电路图(电源电压3 V恒定，电阻R一定).(1)根据电路图甲，将乙图中实物电路补充完整.(2)连接电路时开关应______(填“断开”或“闭合”).闭合开关前，滑动变阻器的滑片P应处于____端(填“A”或“B”).(3)闭合开关，调节滑动变阻器得到如下表数据.①当导体两端电压为2.5 V时.电流表示数如丙图所示，读数是_______A.②由实验可以得出：电阻一定时，通过导体的电流与它两端的电压成______比.动手动脑14.在探究“电流与电压关系”的实验中，同学们进行了如图所示的交流合作.在交流中同学们提出了甲、乙两个探究思路，请你对这两个探究思路进行以下三方面的评估.(1)从操作方面评估：甲思路____________________________________；乙思路________________________________；(2)从安全方面评估：甲思路_________________________________；乙思路__________________________________；(3)从收集数据方面评估：甲思路_______________________________；乙思路______________________________；第2课时探究电流与电阻的关系在探究“电流与电阻的关系”的实验中，小刚把一个阻值为15 Ω的电阻接在电路中时，电流表的示数为0.1 A；把电阻换成5 Ω的电阻后，移动滑动变阻器的滑片，使电压表示数不变，则电流表示数为( )A.0.1 AB.0.2 AC.0.3 AD.0.5 A【提示】电压一定时，通过导体的电流与导体的电阻成反比.由此可得I1∶I2=R2∶R1，也就是说0.1 A∶I2=5 Ω∶15 Ω得I2=0.3 A.【答案】C【总结】解答本题的关键是灵活运用“在电压一定时，导体中电流跟导体的电阻成反比”这一实验结论.知识点探究电流与电阻的关系1.调节台灯上电位器的旋钮,使其电阻变大,则与之串联的灯泡亮度变暗.由此猜想,在电压一定时,电路中的电阻越大,电流越.2.导体两端电压一定时,导体中的电流与导体的电阻成比.1.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像.下列结论与图像相符的是( )A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小2.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该( )A.调节滑动变阻器，使电路中的电流保持不变B.调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C.使电阻R两端电压成倍数变化D.每次测量时都要使电路中的电流成倍数变化3.如图所示,保证AB间的电压U=2 V不变,先后在AB间接入5 Ω、10 Ω、15 Ω的电阻,这是为了研究( )A.电阻中的电流与电阻的阻值的关系B.电阻中的电流与电阻两端电压的关系C.电阻的阻值与流过电阻的电流的关系D.电阻两端的电压与电阻的阻值的关系4.小明同学利用如图所示的电路，探究电压保持不变时，电流跟电阻的关系，得到的数据如下表.(1)分析表中数据，可以得出的结论是：________________________________________________________________________________________________________________________________________________ ____________________.(2)滑动变阻器R′在此实验中的主要作用是：__________________________________________________________________________________________________________________________________________ ____________________.5.如图所示,当ab间接入电阻R1=5 Ω时,电压表的示数为6 V,电流表的示数为1.2 A,当ab间接入电阻R2=10 Ω时,调节滑动变阻器使电压表的示数保持6 V不变,则电流表的示数为______A.6.根据下列一组实验数据，可以得到的结论是( )A.导体电阻一定时，电压跟电流成正比B.导体电阻一定时，电流跟电压成正比C.电压一定时，电阻跟电流成反比D.电压一定时，电流跟电阻成反比7.小刚用如图所示的电路探究“电流跟电阻的关系”时，在实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，他应该采取的操作是( )A.保持变阻器滑片不动B.移动滑片，使电压表示数保持不变C.移动滑片，使电压表示数为原来的2倍D.将电池的个数增加8.如图所示是小敏同学连接的“电流跟电压关系”实验的电路图，闭合开关S，可能出现的现象是( )A.两表示数均为零B.电流表示数为零，电压表示数不为零C.两表指针迅速发生最大偏转，两表都损坏D.电流表、电压表均有正常的示数9.由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其他因素不变，即采用________法.如图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是图_______；表示电阻不变时，电流随电压变化的图像是图_______(填“甲”或“乙”).10.如图所示是丽丽同学研究导体中的电流跟导体电阻的关系而设计的电路，她想通过在A、B两点间接入不同的定值电阻，然后观察电流的示数，进而确定电流与电阻的关系.她在实验中选错了______器材，应将它换为滑动变阻器，同时还应再添加的实验器材是_________.第10题图第11题图11.(兰州中考)某同学利用如图所示的电路探究“电流与电压、电阻的关系”.实验开始时，滑动变阻器的作用是_____________.在探究通过导体的电流与导体两端电压关系时，应保持_______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是_________________________________.挑战自我12.同学们在“探究电流与电阻有什么关系”的实验中.(1)用笔画线代替导线，将如图所示的实验电路连接完整.(2)在导线连接完成后，闭合开关前，滑动变阻器应__________________________.(3)闭合开关后，移动滑片时，发现电流表没有示数，电压表有明显的示数，则发生故障的原因可能是_______________________________________________________________. (4)排除故障后，同学们继续进行实验.一位同学在读取完电流表示数后，直接拆下阻值为5 Ω的电阻改换成10 Ω的电阻.他认为这样操作简单方便.那么：请指出他在操作中的错误：_______________________________________.(5)分析表中数据：请你总结电流与电阻的关系：_________________________________________________________________________________________________________________________________________________________ _________________.(6)本实验中测量了多组数据，在许多实验中都需要进行多次测量，有的是为了找到普遍规律，有的是为了求平均值减小误差.你认为下列实验中多次测量的目的与本实验相同的是_____________(填序号).①测量物体长度，②探究重力大小与质量的关系.参考答案第1课时探究电流与电压的关系1. 大2. 正1.C2.B3.B4.阻值最大普遍的规律正比5.电压值电流6.保护电路改变导体两端的电压7.B 8.C 9.C 10.电阻改变定值R两端的电压11.电压表(或定值电阻) 定值电阻(或电压表) 电流表12. 2 13.(1)(2)断开 B (3) ①0.5 ②正14.(1)简单，但需要改变电池个数，操作不便不需要拆装电路，操作简便(2)电路电压成倍数变化，容易烧坏电源或电流表有滑动变阻器，能起到保护电路的作用(3)不能选取任意数据，结论特殊性可以选取任意数据，结论具有普遍性第2课时探究电流与电阻的关系1. 小2. 反1.C2.B3.A4.(1)电阻两端的电压一定时，通过电阻的电流与电阻的大小成反比(2)更换不同阻值的电阻后，调节变阻器的滑片，使定值电阻两端的电压始终不变5. 0.66.D7.B8.B9.控制变量甲乙10.定值电阻R′电压表11.保护电路电阻控制定值电阻两端电压保持不变12.(1)(2)把滑片置于C(A)端(3)定值电阻断路(4)没有断开开关(5)在电压一定时，电流与电阻成反比(6) ②。

电流与电压和电阻的关系习题（含答案）一、填空题(本大题共2小题，共4.0分)1.某同学在研究“通过导体的电流与导体两端的电压、导体电阻的关系”时，记录的一组实验数据如下表所示．请你对表格中的数据进行分析，归纳出通过导体的电流与导体两端电压的关系：______电压U/V 1.53 4.567.59电阻R/Ω101010101010电流I/A0.150.30.450.60.750.92.在研究欧姆定律的实验中，我们先保持______ 不变，得出导体中的______ 跟这段导体两端的电压关系；然后保持______ 不变，得出导体中的______ 中这段导体电阻的关系．二、实验探究题(本大题共16小题，共96.0分)3.实验桌上有如下器材：满足实验要求的电源一个、电阻箱一个、电压表、电流表各一只、滑动变阻器一个、开关两个、各种阻值已知的定值电阻和导线若干．请你选用实验桌上的实验器材探究“通过定值电阻的电流与该电阻两端电压的关系”，画出实验电路图，设计出实验步骤并画出实验设计表格．4.小亮计划做“探究通过导体的电流I与其电阻R的关系”的实验．实验桌上有满足要求的电源、滑动变阻器、电压表和电流表，还有多个不同的、阻值已知的定值电阻．他按图23所示的电路图连接好电路后，进行实验探究，主要步骤如下：①闭合开关S，调节滑片P的位置，使电压表有合适的示数U，读出此时电流表的示数I，并把R、U、I记录在表格中．②调节滑动变阻器的滑片P，改变R两端的电压，并把U、I记录在表格中．③仿照步骤②，再做四次实验，并把实验数据记录在表格中．请你根据以上叙述回答下列问题：（1）小亮计划探究的问题中的自变量是______ ；（2）根据以上实验步骤可知，小亮实际探究的是通过导体的电流I与______ 的关系；（3）针对小亮实验过程中存在的问题，写出改进措施：______ ．5.在研究电流与电压、电阻之间关系的实验中，测得如下数据：R/Ω10U/V123456I/A0.10.20.30.40.50.6分析表中数据，可得结论：______ ．在此实验中滑动变阻器起到了保护电路和______ 的作用．6.在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图1所示：（1）请用笔划线代替导线，按电路图将图2实物连接起来．（2）小明按图1的电路连好电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是______ ．A、电流表断路．B、R断路，C、R短路（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为1.5V，读出并记下电流值；再将5欧的电阻改接成10欧的电阻，发现电压表示数大于1.5V，于是他下一步的操作是：将滑动变阻器的滑片向______ （填“左”或“右”）移，使______ ．（4）小明再分别接10欧姆、15欧姆的电阻，重复实验，得到表一中另两组数据，分析表一数据，可得结论，______ ．（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中的数据，她无法得到与小明相同的结论，其原因是______ ．表一电阻R51015电流I0.250.150.10表二电阻R51015电流I0.30.20.157.某中学物理兴趣小组在探究“电流与电阻的关系”的实验过程中，小明选择了5Ω、10Ω、20Ω、25Ω五个电阻进行实验，电路图如图甲所示：（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大．（导线不能交叉）；（2）该小组将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是______ （写出一种）．排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图丙所示，此时电路中的电流为______ A；（3）将5Ω的定值电阻换成10Ω定值电阻进行实验，他接下来的操作应保持电阻两端电压为______ V．8.小明同学想“探究电流跟电阻的关系”，他利用相关器材进行了以下实验，其中电源电压为3V且保持不变，滑动变阻器的最大电阻为20Ω，提供的定值电阻分别有5Ω、10Ω、15Ω、25Ω若干个．（1）他已经连接了部分电路如图甲所示，请用笔画线代替导线将电路图补充完整．为保证电路安全，连接电路时，开关应______ ．（2）接着他进行了以下操作：①先将5Ω电阻接入电路，闭合开关，发现电压表指针有明显偏转，电流表指针几乎无偏转，此时无论怎么移动滑片，电压表和电流表指针偏转几乎无变化，则出现此情况的原因是______ ．纠正问题后，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数______ （选填“变大”、“变小”、“不变”），接下来应将滑动变阻器的滑片向______ （填“左”或“右”）移动，当观察到电压表示数为______ V时，记录电流表示数；（3）完成实验后，用记录的数据绘制了如同乙的图象，根据该图象可以得出电流与电阻的关系是：______ ．（4）为保证实验顺利进行，允许接入电路的定值电阻的最大值为______ Ω．9.小红和小清在探究“电流与电压和电阻的关系”实验（1）小明探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是______ ．（2）实验中，所测的数据如表一所示，由表一数据可得：在______ 一定时，导体中的电流与导体两端的电压成______ 比．表一：R=10Ω电压U/V 1.52 2.5电流I/A0.150.20.25表二：U=2V 电阻R/Ω51020电流I/A0.40.20.1（3）小强探究“电流与电阻的关系”，所测的数据如表二所示：①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关S进行实验时，应向______ （选填“左”或“右”）移动滑动变阻器滑片P，使电压表的示数保持______ V不变；②由表二数据可得：在______ 一定时，导体中的电流与导体的电阻成______ 比．（4）综上所述，欧姆定律的表达式为：______ ．10.小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是______ （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为______A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持______ 表的示数不变，应将滑动变阻器的滑片P向______ （选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论______ ．实验次数定值电阻（Ω）电流表示数（A）152100.183200.09（6）实验中，小彬换用50Ω的定值电阻进行实验，但不论怎样调节滑片都不能使电压表示数保持不变．你认为其原因是______ ．11.下面是某组同学研究电流与电压、电阻关系的实验：（1）根据电路图连接实物图．（2）连接电路时候开关要______ ，滑动变阻器滑片要移到______ ．（3）以下是该小组的实验数据的记录，请将数据不全部分补全．表1：U=4V恒定不变．（实验中更换电阻R1）电阻R（Ω）5______ 20电流I（A）______ 0.40.2表2：R=5Ω恒定不变．电压U（V） 1.53______电流I（A）0.3______ 0.9（4）分析表1数据可得结论______ ；分析表2数据可得结论______ ．12.小强同学做“探究电流与电压关系”的实验时，选择了电压为3V的电源、阻值为10Ω的定值电阻R1、最大阻值为10Ω的滑动变阻器R2及其他器材．（1）连接电路时，开关应______ ，并将滑动变阻器的阻值调到最大，连接好电路并检查后，还应在进行______ 的同时观察各仪表工作是否正常，然后才闭合开关．（2）小强连接的电路如图所示，其中有一个元件连接错误，请在实物图中的错误连线上打“×”，并将正确的连线画在图中．（3）电路连接正确、各仪表工作正常后，小强按计划测量R1两端电压分别为1V、2V 和3V所对应的电流时，发现无论如何调节滑动变阻器都不能使R1两端电压达到1V，原因可能是______ ．13.（在探究电流与电阻关系的实验中，提供的实验器材有：三只阻值分别为5Ω、10Ω、20Ω的定值电阻、电源（电压6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干．（1）请用笔画线代替导线，在图甲中把电路连接完整，且连线时导线不能交叉．（2）实验中将10Ω电阻换成20Ω电阻后，应将滑动变阻器的滑片P向______ （选填“左”或“右”）端移动．正确操作后，记下电流表的示数，得到电流I随电阻R变化的图象如图乙所示，由图象可得出的结论是______ ．（3）若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5V灯泡的额定功率，并把如下实验步骤补充完整．①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻R0，重新连接好电路，并移动滑片P至最______ （选填“左”或“右”）端．②闭合开关S，移动滑片P，直至电压表的示数为______ V时，小灯泡正常发光．③保持滑片P的位置不变，断开开关S，用定值电阻R0代替小灯泡；闭合开关S，读出电压表的示数U．④小灯泡的额定功率的表达式P额= ______ ．（用R0和U表示）14.在“研究电流跟电压、电阻的关系”时，同学们设计如图的电路图，其中R为定值电阻，R′为滑动变阻器，电源为两节干电池．（1）根据图甲，将图乙中的实物电路连接完整．（要求变阻器滑片向右移动时，电流表的示数变大）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是______ ；②无论怎样移动变阻器滑片，电压表示数始终约为3V，电流表示数始终为0，则电路中出现的故障可能是______ ；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如表，分析表中的数据可得出的结论是：______ ；电压U（V）123电流I（A）0.10.20.3（4）在研究电流与电阻关系时，同学先后用5欧、10欧、15欧的定值电阻进行实验，获得了表格中的数据，发现电流与电阻不成反比，但老师告诉该同学得到的结论是错误的，你认为错误的原因是______ ．为了得到正确的结论，该同学用10欧的电阻换上去，立即闭合开关后，电压表的示数将______ 1.5V（选填“大于”、“小于”或“等于”）．因此要向______ （选填“右”或“左”）调节滑片，使电压表的示数仍为1.5V．电阻/Ω51015电流/A0.60.40.315.在研究“导体电流与电阻关系”的实验中，同学们分组利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω1A”，电源电压4.5V并保持不变．（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是______ ．（3）其中一组同学连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是______ ．（4）改变接法后开始实验．闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是______ ．（5）先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为______ A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向______ 端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．（6）分析三次的实验数据，可得出电流与电阻的关系是______ ．（7）王强所在的小组继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是______ ；要使电压表示数保持3V，要求变阻器的最大阻值最少为______ Ω．16.如图所示，小明在探究“电流与电压、电阻的关系”的实验中．（1）请用笔画线代替导线，将实物电路连接完整．（要求滑动变阻器左移时电流表示数变小）．（2）连接电路时，开关应______ ；闭合开关前，滑动变阻器的滑片P应位于______ （选填“A”或“B”）端．（3）闭合开关后，若发现电流表和电压表都无示数，稍微移动滑片时，发现电流表和电压表的指针都发生了偏转，则移动滑片前电路中的故障是：______ ．（4）排除故障后，小明通过实验得到数据如表（一）所示，根据表（一）的数据，可得出的结论是：______ ；若实验中电压表示数调到2.5V时，则电流表示数变为______ A．（5）小明继续探究电流与电阻的关系，得到如表（二）所示的数据，通过分析表（二）的数据发现，电流与电阻______ （选填“成”或“不成”）反比，你是怎么发现的？______ ，造成这一现象的原因是因为小明在操作过程中______ ．表（一）实验序号123电压U/V 1.0 1.5 2.0电流I/A0.20.30.4表（二）实验序号123电阻R/Ω51015电流I/A0.300.200.1517.用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V恒定，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）根据电路图甲，将乙图中实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到______ 端（选填“A”或“B”）．然后将10Ω的电阻接入电路，闭合开关，移动滑片P，保持电压表的示数为______ V，读出电流表的示数．为了能够完成整个实验，滑动变阻器的最大阻值应不小于______ Ω．18.小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω1A”．（1）连接电路后，闭合开关，发现电流表、电压表指针均超过量程．操作中存在的问题是______ ．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图甲所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，______ ．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______ ，将滑动变阻器调到最大阻值，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______ V时，读出电流表的示数．（3）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在______ V至______ V范围之内选择．（4）他们又用本次器材探究了电流与电压的关系，做出图象如图乙，由图可知：使用的定值电阻是______ Ω，图中阴影部分面积表示的物理量是______ ．三、计算题(本大题共2小题，共16.0分)19.某同学通过实验，探究电流与电压、电阻的关系时，记录了如下两表数据：表一实验次数1234电阻/ΩR=20电压/V 1.0 2.048电流/A0.050.10.20.4表二实验次数1234电压/V U=6电阻/Ω10203060电流/A0.60.30.20.1你从表一中可获取的信息是当______ 一定时，______ ．从表二中可获取的信息是当______ 一定时，______ ．20.李明和王丽组成的实验小组在研究“一定电压下，电流与电阻的关系”时，利用如图所示的电路．（1）一开始，他俩就产生了分歧，李明说电压表要接在甲位置使读数保持不变，王丽说应该在乙位置使读数保持不变（实验中只有一个电压表，图中甲、乙他俩讨论的位置）．你判断______ 说的正确；（2）它们连接好电路后，闭合开关检查电路时，发现电压表指针有明显偏转，但电流表几乎没有示数．调节滑动变阻器时，以上现象没有发生变化，其原因可能是______ ；（3）他们把电路连接正确后，将5Ω的定值电阻连入电路，移动滑动变阻器的滑片P，使电压表示数保持为1.5V，再读出电流表的示数；接下来断开开关，保持滑片P的位置不变，将10Ω的定值电阻连入电路，闭合开关后应将滑动变阻器的滑片向______ （选填“A”或“B”）移动，其目的是______ ；（4）他俩更换不同定值电阻R进行实验，得到如表所示的数据．电阻R/Ω510152030电流I/A0.300.150.100.080.05分析表中的数据，可以得出的结论是：______ ．电流与电压和电阻的关系习题（含答案）【答案】1. 在电阻不变，通过导体的电流与导体两端的电压成正比2. 电阻；电流；电压；电流3. 解：实验电路图实验步骤：①按图将已调好的各电路元件连入电路，将滑动变阻器的阻值调到最大；②闭合开关S，调节滑动变阻器的阻值，读出电流表、电压表的示数分别为I、U，并记录I、U；③仿照步骤②重复5次，分别记录电流表、电压表的示数I、U记录表格：U/VI/A（选用其他仪器，方法正确即可给分）4. 电阻；电压；将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中5. 当电阻一定时，导体中的电流与它两端的电压成正比；改变电阻两端电压6. B；右；电压表示数为1.5V；在电压不变时，通过导体的电流与导体的电阻成反比；没有控制电压表示数不变7. 电阻R短路；0.36；1.88. 断开；电阻断路；变大；左；1.5；电压一定时，电流与电阻成反比；259. 改变电阻两端的电压；电阻；正；右；2；电压；反；I=10. 定值电阻断路；0.36；电压表；A；当电压一定时，导体中的电流与导体的电阻成反比；滑动变阻器的最大阻值太小11. 断开；阻值最大处；10；0.8；4.5；0.6；当电压一定，电流与电阻成反比；当电阻一定，电流与电压成正比12. 断开；试触；滑动变阻器最大阻值太小13. 左；在电压不变的情况下，电流与电阻成反比；B；2.5；14. 滑动变阻器的阻值没有在最大值处；电阻断路；电阻一定时，电流与电压成正比；未控制电阻两端的电压不变；大于；左15. 调零；电压表与滑动变阻器并联；R断路；0.2；左；电压一定时，通过导体的电流与导体电阻成反比；滑动变阻器的阻值太小；1516. 断开；A；滑动变阻器接触不良；电阻一定时，导体中的电流与导体两端的电压成正比；0.5；不成；电流与电阻的乘积不是一定值；没有控制电阻R两端的电压一定17. A；2.5；3518. 滑动变阻器的滑片没有调至最大阻值处；通过导体的电流跟导体电阻成反比；断开开关；3；2；5；20；功率19. 电阻；电流与电压成正比；电压；电流与电阻成反比20. 李明；电阻断路；B；保持电阻两端电压不变；在电压不变时，导体中电流与其电阻成反比【解析】1.解：由表中数据知，当用10Ω的电阻做实验时，电压为原来的几倍，通过的电流变为原来的几倍，则在电阻不变，通过导体的电流与导体两端的电压成正比．故答案为：在电阻不变，通过导体的电流与导体两端的电压成正比．横向分析表中数据得出结论．本题考查分析数据归纳结论的能力．难度一般．2.解：知道了导体中的电流跟导体两端的电压和导体的电阻有关，实验探究时，要研究电流与电压的关系时，改变电压的同时要控制导体的电阻不变；同理，要研究电流与电阻的关系，改变电阻的同时要控制导体两端的电压不变．故答案为：电阻；电流；电压；电流．一个物理量与多个因素有关，实验探究与其中一个因素的具体关系时，要让其他因素不变，只改变这个因素，这种方法叫控制变量法，该实验就要使用这种方法．在探究导体中的电流跟导体两端的电压和导体的电阻的关系时，注意控制变量法的使用．3.根据控制变量法，要使通过电阻两端的电压保持不变，必须把各种阻值已知的定值电阻分别与滑动变阻器和电流表串联起来，然后利用电压表测出定值电阻的电压分析比较即可．本题考查控制变量法的正确使用，可知探究“在电阻两端电压保持不变时，通过电阻的电流与该电阻的阻值成反比”的条件是：保持电阻两端电压不变；改变电阻的阻值去测通过它的电流．4.解：（1）研究电流与电阻的关系，保持电压不变，改变电阻，所以自变量是电阻；（2）实验步骤中保持电阻不变，改变电压，是研究电流与电压的关系；（3）研究电流与电阻关系的步骤是，将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中．故答案为：（1）电阻；（2）电压；（3）将②改为改变电阻的阻值（或更换其他阻值的电阻），调节滑动变阻器的滑片P使电压表的示数仍为U，读出此时电流表的示数I，把R、I记录在表格中．（1）研究电流与电阻的关系，保持电压不变，改变电阻；（2）实验步骤中保持电阻不变，改变电压，是研究电流与电压的关系；（3）根据研究电流与电阻关系的步骤，应改变电阻，保持电阻两端电压不变；此题考查了，电流与电压和电阻的关系，需要学生理解控制变量法和滑动变阻器的作用．5.解：根据表格数据发现，电阻保持10Ω不变，导体两端的电压增大为原来的几倍，通过导体的电流也会增大为原来的几倍，可知电阻一定时，电流与电压正比，滑动变阻器的作用是通过改变电阻两端电压从而改变电流．故答案为：当电阻一定时，导体中的电流与它两端的电压成正比；改变电阻两端电压．分析表格中电流和电压的变化情况，得出电流与电压的正比例关系；滑动变阻器的基本作用是保护电路，在该实验中其主要作用是通过改变电阻两端电压从而改变电流．此题是探究电流与电压的关系实验，需要控制电阻不变，改变电阻两端的电压，要理解控制变量法和滑动变阻器的作用．6.解：（1）根据电路图连接实物图，电源电压为3V，电压表选用小量程，根据欧姆定律电路中的最大电流为I==0.6A，所以电流表选用小量程；将变阻器左边电阻丝连入电路中，如下所示：（2）经分析，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是R断路了，导致电压表串联在电路中了，选B；（3）研究电流与电阻的关系时，要控制电压表示数不变，将5欧的电阻改接成10欧的电阻，发现电压表示数大于 1.5V，根据串联电路电压的规律，应增大变阻器分得的电压，根据分压原理，应增大变阻器连入电路中的电阻，所以他下一步的操作是：将滑动变阻器的滑片向右移动，直到电压表示数为1.5V；（4）考虑到误差因素，由表一数据可知，当电阻为原来的几倍时，通过的电流变为原来的几分之一，所以得出的结论是：在电压不变时，通过导体的电流与导体的电阻成反比；（5）根因研究电流与电阻的关系时，要控制电压表示数不变．根据欧姆定律U=IR，表二中电压表的示数分别为1.5V、2V、2.25V，没有控制电压表示数不变，所以她无法得到与小明相同的结论．故答案为：（1）如上图所示；（2）B；（3）右；电压表示数为1.5V；（4）在电压不变时，通过导体的电流与导体的电阻成反比；（5）没有控制电压表示数不变．（1）根据电路图连接实物图，由电源电压确定电压表量程，求出电路的最大电流确定电流表的量程，将变阻器左边电阻丝连入电路中，注意电表正负接线柱的接法；（2）闭合开关，移动滑动变阻器的滑片，发现电流表无示数，可能电路断路，电压表有示数说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的R断路了；（3）研究电流与电阻的关系时，要控制电压表示数不变，根据串联电路电压的规律和分压原理确定滑片移动的方向；（4）分析数据得出结论；（5）研究电流与电阻的关系时，要控制电压表示数不变，本题探究电流跟电阻关系，考查电路的连接、注意事项、操作过程、控制变量法的运用等知识，是中考的热点问题．7.解：（1）由图甲可知，电压表应与电阻R并联，滑动变阻器与R串联，滑片向右移动时电流表示数变大，说明变阻器接入电路的电阻变小，所以应把变阻器右下角接线柱接入电路．如图所示：．（2）电流表有示数，则排除断路，电压表无示数，说明与电压表并联部分两端没有电压，说明定值电阻短路了；由实物图可知，电流表的量程为0～0.6A，分度值为0.02A，由图乙可知电流表的示数为0.36A；（3）探究电流与电阻的关系，应保持电阻两端的电压不变，由（2）知，电阻两端的电压U=IR=0.36A×5Ω=1.8V，所以将5Ω的定值电阻换成10Ω定值电阻进行实验，他应调节滑动变阻器保持电阻两端电压为1.8V不变．故答案为：（1）见上图；（2）电阻R短路；0.36；（3）1.8．（1）由图甲，R与滑动变阻器串联，电压表测R两端电压，滑片向右移动时电流表示数变大，即电阻变小；（2）电流表有示数，则没有发生断路，电压表无示数，则可能与电压表并联的电路短路；根据表中数据得出电流表的量程和分度值，进而读出电流值；（3）换接电阻后，应保持电压表的示数不变，根据（2）中的数据可由U=IR计算出电压值．本题是探究电流与电阻关系的实验，主要考查了控制变量法的应用、电路的连接、电路故障的分析、电流表的读数等，考查全面，难度适中．8.。

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

（1）分析表一数据可以得到的结论________________。

（2）分析表二数据可以得到的结论______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:28．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( ) A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R29．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下左图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为A；如果要使电路中的电流变为0.2A，则应换成一个阻值为Ω的电阻。
