2023年中考一轮复习------力学作图练习题1.请在图中画出正方体木块所受重力的示意图。
2.如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图．3.画出图中细线对木块A拉力的示意图。
4.如图所示，有一根粗细均匀的长木棒斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。
5.如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木块在水平方向上受力的示意图．6.某同学从滑梯上匀速下滑，请画出该同学所受力的示意图(O为重心)。
7.如图所示，B物体在水平皮带上跟随皮带一起做匀速直线运动，请在图中画出B物体的受力示意图。
8.如图所示，是向上斜上方抛出的铅球，请在图中画出铅球的受力示意图，(不计空气阻力)9.（1）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受拉力的示意图；（2）如图，一木块沿斜面匀速下滑.请作出木块受到的重力和斜面对它的滑动摩擦力的示意图；(3)如图所示，是一只在空中向上运动的排球.请画出排球所受力的示意图。
(不计空气阻力)10.请在图中画出苹果受到重力G的示意图。
11.画出图中重力为20N的小球A所受重力的示意图．12. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图(不计空气阻力)13.请画出图中物块A受到的重力的示意图．14.如图所示，一个重为50N小球从斜面上滚下，请在图中作出小球所受重力G的示意图．15.在图中画出足球受到重力的示意图。
(O为足球重心)16.请在图中画出跳水运动员对跳板的压力。
17.在图中画出斜面上的物体A所受到的力的示意图。
18.一木箱重力G=30N，放置于水平地面上，在拉力F=40N的作用下向右做匀速直线运动，此时木箱受哪些力的作用？请作出木箱所受的力的示意图．19.如图所示，小红背着书包站在匀速上行的自动扶梯上随着扶梯一起上行，请画出此时小红受力的示意图．20.在图中画出斜面上的物体所受的重力G和斜面对物体支持力F的示意图。
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。

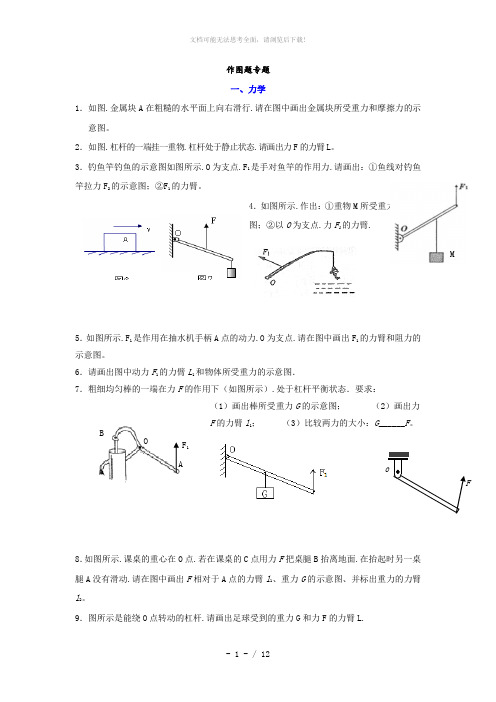

作图题专题 一、力学1．如图.金属块A 在粗糙的水平面上向右滑行.请在图中画出金属块所受重力和摩擦力的示意图。
2．如图.杠杆的一端挂一重物.杠杆处于静止状态.请画出力F 的力臂L 。
3．钓鱼竿钓鱼的示意图如图所示.O 为支点.F 1是手对鱼竿的作用力.请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。
4．如图所示.作出：①重物M 所受重力的示意图；②以O 为支点.力F 1的力臂.5．如图所示.F 1是作用在抽水机手柄A 点的动力.O 为支点.请在图中画出F 1的力臂和阻力的示意图。
6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示）.处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1； （3）比较两力的大小：G ______F 。
8．如图所示.课桌的重心在O 点.若在课桌的C 点用力F 把桌腿B 抬离地面.在抬起时另一桌腿A 没有滑动.请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
9．图所示是能绕O 点转动的杠杆.请画出足球受到的重力G 和力F 的力臂L.MF 1 ABOO10．如图所示.用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架.请在图上画出空调室外机受到的重力.假设其重心就在其几何中心上。
支架可以看作杆杠.以O 为支点.在支架P 孔处拉一根铁线到墙上固定.要使铁线受到的拉力最小.请在P 孔处画出铁线到墙的方向。
并画出铁线拉力F 的力臂l ．12．下图中.站在地面上的小华借助滑轮组匀速提升重物.请画出最省力的绕线方法． 13．如图乙所示.有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON 在图中位置能保持静止.需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆.请在A 点画出能使杠杆在图示位置平衡的最小拉力的示A BCOF乙F 2OAA意图。
初中物理力学作图题专题集训30道1.画出如图所示中细绳对水桶拉力F的力示意图。
2.作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
3.如图，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图．4.在图中，画出以初速度v沿斜面减速上滑的物体所受重力G的示意图。
5.如图所示，人站在匀速上升的商场电梯上，请画出人所受力的示意图。
6.如图，用细线系住一重为20N的小球并挂在墙壁上，试画出小球所受重力的示意图．7.如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图．8.(1)如图所示，用水平力将物体静止压在墙上，请画出物体受到摩擦力的示意图．(2)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受摩擦力f的示意图(力的作用点图中已标出)．9.下图中杠杆OA处于平衡状态，请在图中画出动力F的力臂L。
10.下图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。
11.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。
12.如图所示，一小球从弧形槽上的A点由静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力)。
13.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
14.如图所示，动滑轮也可以看作为一个杠杆，请标出它的支点O，并作出动力臂L1。
15.按要求作图：如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图。
17.如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
2024年中考物理复习压轴真题专项汇编—作图题（光学和力学综合46题）【题型1力的示意图与图示】1．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。
【答案】【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：2．（2023•自贡）如图所示，物体A静止在斜面上，请画出物体A的受力示意图。
【答案】【解答】解：从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段，分别用G、f和F表示重力、摩擦力和支持力。
如下图所示：3．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。
【答案】见解答【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的拉力；如图所示：4．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。
正因如此，避险车道被称为高速公路上的“救命道”。
请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【答案】【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
【答案】见解答【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直向上的浮力，如下图：6．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。
请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。
【答案】见解答【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：7．（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。
初中力学作图题专题练习（含答案解析）一、作图题（本大题共79小题，共395.0分）1.如图中该刻度尺的分度值是______ cm.被测物体的长度是______cm．2.如图所示，小明用刻度尺和三角板按如图测的直径，该刻度尺的分度值是______ ，测得苹果的果直径为______ cm．3.请简述测量图中AB长度的方法及过程．4.如图所示，平面镜前立有一旗杆．(1)请画出旗杆顶A点在平面镜中的像；(2)将平面镜远离旗杆，旗杆的像大小______ (选填“变大”、“变小”或“不变”)；5.如图，A图是一物体运动的v−t图象，请在B图中作出其对应的s−t图象6.如图所示，图(1)为某汽车在平直公路上运动的距离(s)−时间(t)图象，请在图(2)中画出相应的速度(v)−时间(t)图象。
7.甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍.图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系．8.如图所示，a、b、c三只相同的玻璃杯中分别盛有等质量的酒精、纯水、盐水，在玻璃杯中画出酒精、纯水、盐水的大致液面(ρ盐水>ρ纯水>ρ酒精)。
9.小明用天平测得某物体的质量为33.4g，请将图中的游码画到标尺的相应位置处。
10.按照题目要求作图(1)画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．(2)请在乙图中画出小球所受弹力的示意图．11.如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)．12.如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。
请画出黑板刷受到的重力和摩擦力的图示。
13.(1)一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图；(2)请画出图乙中潜水艇在上浮时所受重力和浮力的示意图(黑点O表示潜水艇的重心)；(3)请在图丙中画出压缩的弹簧对拇指弹力的示意图．14.如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。
作图题专题 一、力学1．如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。
2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。
3．钓鱼竿钓鱼的示意图如图所示，O 为支点，F 1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。
4．如图所示，作出：①重物M 所受重力的示意图；②以O 为支点，力F 1的力臂.5．如图所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。
6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1； （3）比较两力的大小：G ______F 。
8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.MF 1 ABOO10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。
支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。
并画出铁线拉力F 的力臂l ．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法． 13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的A BCOF乙F 2OAA示意图。
16．如图所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接。
请在图中作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。
17．如图是拉吊桥的示意图，点P 是吊桥的重心。
请画出动力F1对支点O 的力臂，并画出吊桥所受重力的示意图。
18．重20N 的小球正从斜面上加速滚下，在图中用画出小球受到的重力G 和对斜面的压力F 的示意图。
20．站在滑板上的甲、乙两位同学相对而立，如图所示，甲同学用60N 的力推乙同学，画出甲对乙推力的示意图。
21．如图5物体A 与弹簧相连，放在水平地面上，弹簧处于压缩状态，而物A 静止不动，试画出该物体的受力示意图。
22．如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。
23．如.图，重15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N ，画出小球受到的重力和墙受的压力的示意图。
24．如图所示，一位同学在用力推箱子，请画出箱子的受力示意图25．如图所示一个铅球重30N ，从斜面上匀速滚下，用作出它所受的力的示意图。
26．如图，在杠杆AB 上挂了一个重为G 的物体。
为使杠MNAOAG图6B杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
27．在图2中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．28．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。
请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。
29．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂L1和L2。
30．如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
31．如图是古代护城河上的板桥，它实际上是一个杠杆，其中O是支点，请你画出杠杆的动力和它的力臂。
32．要想用一最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向。
33．如图，在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂。
OG34．一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出右图物体受力的示意图。
35．画出图中物体重力的示意图，并画出使轻质杠杆保持平衡的最小动力F 的示意图及动力臂。
二、电学1．在图12中，请按图甲所示电路，用笔画线代替导线将图乙的实物电路连接完整。
2．连接实物图，使灯泡L 1和L 2并联，电流表测L 1电流，开关控制总电路。
3．请根据图的电路实物图，在右边的方框内画出相应的电路图。
4．图所示为一实物电路，请画出所对应的电路图。
5．在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
图12 乙L 1L 20.6 3A AVSL 2 L 1 甲L 1+-L 26．根据图13所示的电路图，用笔画线代替导线，连接实物电路 (图14)。
7．家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关。
当S接a时，加热电阻R1被接入电路，饮水机正常工作，将水迅速加热。
当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。
请按上述要求在图中完成你所设计的家用饮水机的电路图.8．用笔画线表示导线，按照图10(甲)所示的电路图，将图10（乙）中各元件连接起来。
（导线不允许交叉）9．如图,有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干。
利用这些器材可以连成一个有冷热两档风的电吹风电路。
要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风，请按要求将图中的元件连接起来。
R S1 S2图13图1410．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。
11．如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。
（其中开关只控制电灯，三孔插座带保险盒）火线零线开关灯泡插座12．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
13．在图中标出磁感线的方向和小磁针的N极。
14．将图中的电磁铁连入你设计的电路中(在方框内完成)。
要求：A．电路能改变电磁铁磁性的强弱；B使小磁针静止时如图所示。
15．某同学利用小磁针、铁粉和条形磁铁，描绘磁感线，如图，根据小磁针的指向画出条形磁铁的N、S极和磁感线方向。
16．小磁针静止时的指向如图所示，分别标出小磁针和通电螺线管的N极。
17．在图中，标出磁感线方向、小磁针的N极和电源的正、负极。
18．如图所示，根据小磁针静止时的指向，标出电源的正、负极及通电螺线管的N、SNS极。
三、光学1．如图8，A点为光源，发出的光经过水面后反射光线过B点，折射光线过C点，画出对应入射光线的反射、折射光线。
2．请画出图14中光线从空气斜射至水面上的反射光线和大致的折射光线。
3．如图19所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：①射向凸透镜这束入射光线；②经平面镜反射的光路；③标出反射角的度数.图19图144．完成下列图中的四个光路图。
5．根据下列图中的入射光线或折射光线，在图中分别作出相应的折射光线或入射光线。
空气 水6．如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
7．如图某光源A 发出的入射光线AO ，请在图中画出（1）像的位置和反射光线．（2）大致的折射光线．8．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
9．小欣家收藏了一架老式照相机，如图是它内部结构酌简图。
取景时，来自景物的光线经过镜头后，再由平面镜OM 反射进入人眼；按下快门时，平面镜OM 首先绕支点O 迅速向上翻起（此时OM 可视为杠杆），接着快门开启，胶片曝光。
(1)画出取景时平行于主光轴的光线a 射入人眼的光路；(2)画出OM 在图中位置所受重力的示意图和它的力臂l 。
10．楼梯拐角的墙上装了一块镜子（如图所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）．画出：（1）灯S 在镜中的像S′ （2）灯S 发出的光经过镜子反射到A 点的径迹．（保留作图痕迹）11．一束光在空气和玻璃两种介质的界面上同时发生反射和折射现象，小军记录的光路如图10所示（忘记标方向）。
请您帮忙用箭头在图中标出入射光线、反射光线和折射光线的方向．12．如图13所示，一束光线AO 从空气斜射到水面，在图中作出它的反射光线和折射光线．AO空气水13．请画出下图中入射光线的折射光线（F为透镜的焦点）。
14．请在图中大致画出光从空气射入玻璃，再从玻璃到空气的光路图。
15．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．16．图中的天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。
17．如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．18．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．19．如图所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线。
20．作出图中物体通过平面镜所成的像。
21．小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。
22．小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。
右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。
23．已知点光源A和两条反射光线，试在图中画出平面镜的位置。
24．如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
25．如图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线。
26．图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′。
