初中物理作图专题练习题

初中物理学习材料电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

6.如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

9. 请将下图中的元件连接成串联电路。

10.【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。

11.将下图（a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

13.请根据如图所示的实物图画出电路图。

14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。

16.请画出如下图所示的实物电路的电路图。

17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

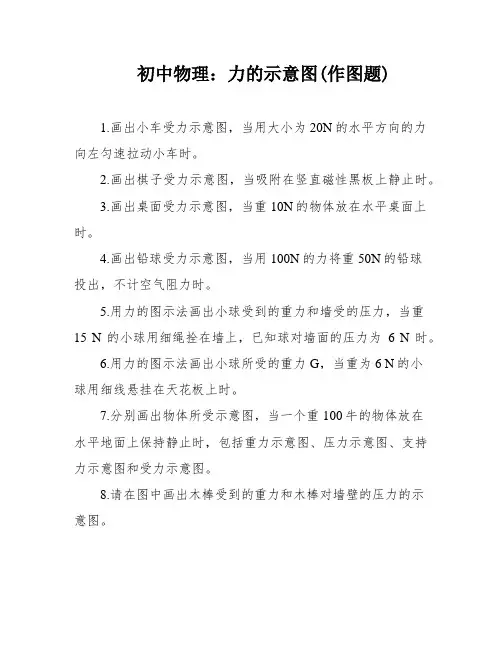

初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。

2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。

3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。

4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。

5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。

6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。

7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。

8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。

9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。

10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。

11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。

12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。

13.画出小球所受到的力的示意图，当一个小球正在下沉时。

14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。

15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。

16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。

17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。

18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。

19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。

20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

主要考查学生作图技能和应用方法解决问题的能力。

主要考察方面：力学、光学、电与磁的方面 1． 力学作图例1 （1）如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力） （2）如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）（3）人用向右的水平拉力F ，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（4）如图所示，曲杆AOBO 自重不计，B 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请在A 、O 、C 三点上选出一点为动力作用点，作出最小的动力F 的示意图及其力臂L 。

例2 一位同学站在地面上，要利用如图所示的滑轮组提升重物。

已知物重1000N ，而绳子最多只能承受400N 的拉力。

请你帮他在图中画出符合要求的绳子绕法。

2．光学作图①要结合成像规律（小孔成像、反射或折射规律）作图②要辨明光的传播方向（光是从哪儿射向哪儿的） ③注意箭头不能漏画，箭头的方向不能画反。

例3 图中，一束光线斜射到水面时发生反射和折射，OB 为反射光线，请作出入射光线和大致的折射光线方向。

（注意光线的位置及箭头的方向）例4 如图平面镜MN 后面放一块木板，前面放一个三角形ABC 。

三角形物体 ABC 在平面镜 MN 中能成像？如果能成像请画出 。

3．连接电路与画电路图 例5 画出电路图例6 如图示，两灯均正常发光，请在“○”中填上合适的电表。

例7 如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中 4．电与磁例8 要使螺线管通电后小磁针的N 极指向如图所示，请连接好电路，并标出螺线管的N 、S 极。

例9 如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法。

初中物理光的直线传播与反射作图练习三一、作图题1．如图所示，用AB代表物体，MN为光屏，请根据“小孔成像”原理做出成像A′B′ 的光路图。

2．一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小。

要求：用直尺规范作图。

3．井底之蛙：如图所示画出青蛙在井底看见天空的范围。

4．在图中利用小孔成像原理作出烛焰AB在塑料薄膜上的像。

5．按要求作图。

请在图中画出反射光线OA所对应的入射光线及入射角。

6．一束光线与镜面成48°角射在平面镜上如图，画出反射光线并标出反射角的大小。

7．根据图中给出的反射光线OB，画出对应的入射光线AO，并标出入射角及其大小。

8．OA是一条反射光线。

请在图中作出OA的入射光线，并标出入射角的度数。

9．如图所示，两块平面镜相交成60°，一束光线AO射到平面镜MP上，光线经两平面镜反射后与AO重合，但方向相反。

画出光路图，并求AO与平面镜MP的夹角 是多大？10．在下图中，根据光的反射定律画出反射光线。

11．请将图中的光的反射光路图补充完整，并标出反射角的大小。

12．如图所示，当入射光线与平面镜的夹角为30°时，请在图中画出反射光线的光路图，并在图中标出反射角及其大小（要保留作图痕迹）。

13．请在甲、乙两图中画出各种情况的反射光线。

14．有人设想在太空放置一面巨大的平面镜，在夜间把太阳光反射到地面，为城市和野外活动提供照明。

如图所示，要使太阳光经平面镜反射后能照亮地球背面的B点，应如何放置平面镜？请在图中A处画出平面镜。

15．请在图中画出反射光线OB的入射光线AO。

16．如图是平面镜，请将光线补充完整。

17．请在图中画出反射光线，并标出入射角和反射角的大小。

18．一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

（按要求完成图）19．在图中，根据光的反射定律画出反射光线。

20．如图所示，地面上是小明和小亮在同一灯光下的影子，请你通过做光路图确定灯泡S 的位置。

初中物理中考画图题练习
一.作图题
1.如图所示，工人用插棒插起石块的情景，O是支点，请画出动力F的力臂1.
2.人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。

肱二头肌收缩对手臂产生一个拉力F，使手臂绕时关节“0”转动，请在图乙中作出哑铃所受重力的示意图和拉力 F的力臂L。

3.在图中画出力F的力臂 L。

4.如图是律杆跳运动员起跳动作示意图，请在图中画出运动员对摩杆A点竖直向下的拉力及其力臂。

5.图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F₂为作用在点B的阻力，请在
图乙中画出：
(1) 在A 点旋加的最小动力 F₁及动力臂 l₁。

(2) 阻力臂l₂。

6.如图甲是用于消毒的手压喷壶，图乙是其结构示意图，O点为支点，请在A点画出最小动力F。

7.如图甲是打开的床柜，床板被液压杆支撑着，可以看作一个杠杆，如图乙。

O是支点。

F₂是液压杆作用在A点的阻力，请你在图乙中画出F₂的力臂及合上床板时所需的最小动力 F₁的示意图。

(不计床板的重力)
8.如图为按压式订书机，乙图是该订书机工作时杠杆原理的简化图，O为支点，请画出作用在A点的最小动力F₁及力臂。

9.如图甲是一种蔬菜挤水器，把蔬菜放在漏水器中，向下压手柄，能将菜里的水分挤出。

其手柄可看杠杆，图乙是其简化的示意图，图中O 为支点，F 是其受到的阻力。

在图乙中画出:
(1)阻力F2对应的阻力臂12。

(2)在A点施加的最小动力F的示意图及F的力臂1。

初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2（06河北）如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

初中九年级物理电学作图题专题训练30道1.在虚线框中画出实物图所对应的电路图。

2.如图，使用笔画线代替导线完成电路。

要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。

3.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。

4.根据左图所示的实物连接图，在右图的框中画出电路图。

5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

6.请画出如图所示的实物电路的电路图。

7.将图实物电路补充完整，使两灯并联，且开关仅控制灯L1。

8.如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。

9.请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯。

10.将如图中的电灯和开关及插座正确接入家庭电路。

请用笔画线表示导线。

11.把如图所示的三孔插座和带有开关的电灯分别正确地接入电路中。

12.如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。

13.在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。

14.用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。

在实验中电流表用0～0.6A量程、电压表用0～3V量程。

你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来(要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉)。

15.如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。

请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。

16.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

初三物理作图题专题训练一、光学作图1、光的直线传播（1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S的位置．（2）用光路图作出物体AB经小孔O在屏幕M上所成的像A′B′2、平面镜成像（1）画虚像作出图中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。

（2）画光路图竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A 所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

3、光的反射（1）画出图中入射光线AO的反射光线并标出反射角的大小．（法线一般用虚线表示）（2）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图.（3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置，并标出反射角的度数。

4、光的折射（1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。

（2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。

（3）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。

（4）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5、透镜（1）请画出入射光线通过透镜后的折射光线。

（2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。

（3）在图所示的光路图中，分别填入合适的透镜．二、力学作图1、画指定力的示意图（1）如图所示，请画出所受的重力G和球对墙面的压力F的示意图．（2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．2、画受力分析图（1）请画出木块在斜面上匀速下滑时的受力示意图。

初中物理光学作图题练习（一）光的反射做图把握要点：发生反射时，反射角等于入射角1、一束光线射到平面镜上，与镜面的夹角是30,则反射光线与入射光线的夹角是（）A、60B、90C、120D、1502、一束光线射到平面镜上，与平面镜夹角30,入射光线沿顺时针方向旋转10,则入射角大小________ ,反射光线和入射光线夹角是_______ O3、请你确定图中平面镜的位置4、请你在黑箱中填入合适的镜面，并将光路补充完整（二）光的折射作图1、图中能正确表示出光从玻璃射向空气中的光路是：2、当光线射到玻璃和空气界面时，发生如图所示折射，则界面的左侧是_______（三）平面镜成像做图1、如图所示，S是一点光源，试作出反射光过点A的光线。

2、如图所示是由发光点S发出的光线经平面镜庾射后的两条反射光线，请在图中确定发光点S的位置3、在图中S为一光源，要使它发出的光线经镜面反射后通过P点，试做出光路图。

答案见中图4、如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向、5、一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线、（一）光的庾射做图把握要点：发生反射时，反射角等于入射角例1、一束光线射到平面镜上，与镜面的夹角是30,则反射光线与入射光线的夹角是（）A、60B、90C、120D、150分析：根据题意画出简单的光路图由图可以分析入射角答案：C拓展：1、一束光线射到平面镜上，与镜面夹角30,将镜面沿顺时针方向旋转10,则入射角的大小为___________ ,反射光线与入射光线的夹角是_______ O分析：首先仍需根据题意画出简单的电路图。

光线与镜面夹角是30,有A、B两种情况：A中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20,根据例1,就可以算出入射角大小为70,反射光线与入射光线的夹角是140。

B中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40,根据例1,获得入射角50,反射光线与入射光线夹角是100。

八年级物理—-作图专题例题1、如下左图所示，水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小。

例题2、根据光的反射定律和上右图中的入射光线、反射光线,画出平面镜的位置。

例题3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.120°例题4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图中画出入射光线人经潜望镜进人人眼的光路图。

例题5、一发光点发出的光经过平面镜反射后如下图所示,请作图找出发光点的位置。

（例6图)例题6、如图根据平面镜成像特点，画出图中物体AB在平面镜中所成的像.例题7、自行车的“尾灯”是由许多很小的角反射器组成的。

角反射器其实就是两个相互垂直的平面镜,如图所示。

请在图上准确画出所给入射光线经两平面镜反射的反射光线。

例8图例9图例题8、如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。

例题9、如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线。

例10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．例题11、如上图所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图。

例题12、完成图中的光路图。

例题13、在下图方框中填入适当的透镜，并完成光路.例题14、、如图所示是小明探究凸透镜成像的一次实验,请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB所成的像（包括像的大小，正倒、大概位置,）.例题15、A’B’是物体AB经过凸透镜所成的像，CC’是主光轴,在图中大致的位置上画出透镜和焦点F。

课后作业：1、试在图中画出钟表面指针的位置。

2、如图所示,一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线,并标出反射角(在反射角内标上 ）。

初中物理中考光学专项练习（作图题)1301-1400（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，A'B'为物体AB在平面镜中所成的像，利用平面镜成像特点作出物体AB 的位置．（_________）2．（1）如图甲所示，根据题中给出的条件，画出入射光线并标出入射角____。

（2）根据平面镜成像特点，在图乙中画出物体AB 在平面镜中所成的像A′B′_____。

3．如图所示，一束光AO从空气斜射入水中，请在图中画出：①过O点的法线；②折射光线的大致方向．4．按题目要求作图：（1）在图甲中根据透镜的出射光线画出入射光线．（2）在图乙中画出从空气斜射入玻璃砖光线的传播路径．（3）在图丙中画出AB在平面镜中所成的像．5．小文和小满在探究“光的折射规律”时，通过实验收集到一组实验数据，当入射角为45°时，折射角为30°．但粗心的小文没有及时在图中标出折射光线的位置，请你在图中标出折射光线（_____），根据图示可知光的传播方向改变的角度是_____．6．请在下图中画出人眼被挡板AB挡住的范围.（_______）7．如图所示两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

8．按下列要求在答题卡上作图．（1）如图1所示苹果静止在水平桌面上，请画出它受到支持力的示意图．（2）请在图2的方框内画出合适的透镜．（3）请将图3中的家庭电路按安全用电要求连接完整．9．如图所示，一束光射向一块玻璃砖，请按照要求作答：①画出射入玻璃砖的折射光线的大致方向；②标出折射角r。

10．画出光从空气斜射入水中的反射光线和折射光线，并标出反射角的大小（_________）11．一条光线照射到水面发生反射和折射，这条光线经水面反射后的光线如图所示．请在图中画出它的入射光线和折射光线的大致方向．12．根据所学光学知识，完成图中的光路图。
