初中物理作图练习题(通用)

1、光学类例1 （浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2 （06河北） 如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3 （乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4 （2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V 的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

初中物理学习材料电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

6.如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。

8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

9. 请将下图中的元件连接成串联电路。

10.【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。

11.将下图（a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。

13.请根据如图所示的实物图画出电路图。

14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。

16.请画出如下图所示的实物电路的电路图。

17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。

初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。

2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。

3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。

4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。

5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。

6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。

7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。

8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。

9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。

10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。

11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。

12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。

13.画出小球所受到的力的示意图，当一个小球正在下沉时。

14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。

15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。

16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。

17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。

18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。

19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。

20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

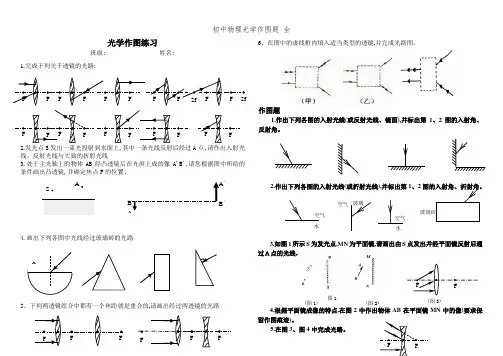

光学作图练习班级: 姓名:1.完成下列关于透镜的光路:2.发光点S 发出一束光投射到水面上,其中一条光线反射后经过A 点,请作出入射光线、反射光线与大致的折射光线3.处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B',请您根据图中所给的条件画出凸透镜,并确定焦点F 的位置、4.画出下列各图中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距就是重合的,请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜,并完成光路图。

作图题1.作出下列各图的入射光线(或反射光线、镜面),并标出第1、2图的入射角、反射角。

2.作出下列各图的入射光线(或折射光线),并标出第1、2图的入射角、折射角。

3.如图1所示S 为发光点,MN 为平面镜,请画出由S 点发出并经平面镜反射后通过Ａ点的光线。

4.根据平面镜成像的特点,在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。

5.在图3、图4中完成光路。

F FF F F F F F F F 2f 2fFFFFFFFFFFASA ‘B‘B AAF F FFF F图1(图1)FF(图2)空气 水空气 水玻璃砖FF(图3)空气 玻璃1、完成右图中的光路图.2、请画出右图中两条平行光线通过凸透镜后的折射线.3、图中,S'就是发光点S经凸透镜折射后所成的像,画出入射光线经透镜折射后的折射光线,并确定透镜的焦点.4、点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置,试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上.5、在下面各图中填入适当的透镜:6、在图中,画出光线通过透镜后的折射光线.7、在图中,根据光线通过透镜前后光路,在方框中画出适当的透镜.8、如图所示,A、B为射向凸透镜的两条光线,画出通过凸透镜后的折射光线.9、一束平行于主光轴的光分别射在如图所示的两透镜上,试分别画出这束光通过两透镜发生折射后的光线.10、完成下面各自的光路.11、根据光路,在下列方框中各填上一个光学器件的名称.12、如右图所示,画出了光通过透镜后的折射光线,请在图上画出入射光线.ABABSM N MAN A B CB AC 13、 在图中已画出了通过透镜后的折射光线方向,试画出相应的入射光线.1、(1)作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。

初中物理光的直线传播与反射作图练习三一、作图题1．如图所示，用AB代表物体，MN为光屏，请根据“小孔成像”原理做出成像A′B′ 的光路图。

2．一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小。

要求：用直尺规范作图。

3．井底之蛙：如图所示画出青蛙在井底看见天空的范围。

4．在图中利用小孔成像原理作出烛焰AB在塑料薄膜上的像。

5．按要求作图。

请在图中画出反射光线OA所对应的入射光线及入射角。

6．一束光线与镜面成48°角射在平面镜上如图，画出反射光线并标出反射角的大小。

7．根据图中给出的反射光线OB，画出对应的入射光线AO，并标出入射角及其大小。

8．OA是一条反射光线。

请在图中作出OA的入射光线，并标出入射角的度数。

9．如图所示，两块平面镜相交成60°，一束光线AO射到平面镜MP上，光线经两平面镜反射后与AO重合，但方向相反。

画出光路图，并求AO与平面镜MP的夹角 是多大？10．在下图中，根据光的反射定律画出反射光线。

11．请将图中的光的反射光路图补充完整，并标出反射角的大小。

12．如图所示，当入射光线与平面镜的夹角为30°时，请在图中画出反射光线的光路图，并在图中标出反射角及其大小（要保留作图痕迹）。

13．请在甲、乙两图中画出各种情况的反射光线。

14．有人设想在太空放置一面巨大的平面镜，在夜间把太阳光反射到地面，为城市和野外活动提供照明。

如图所示，要使太阳光经平面镜反射后能照亮地球背面的B点，应如何放置平面镜？请在图中A处画出平面镜。

15．请在图中画出反射光线OB的入射光线AO。

16．如图是平面镜，请将光线补充完整。

17．请在图中画出反射光线，并标出入射角和反射角的大小。

18．一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

（按要求完成图）19．在图中，根据光的反射定律画出反射光线。

20．如图所示，地面上是小明和小亮在同一灯光下的影子，请你通过做光路图确定灯泡S 的位置。

电路作图题（一）
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。

3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。

5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。

7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。

参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、10、。

初中物理中考画图题练习
一.作图题
1.如图所示，工人用插棒插起石块的情景，O是支点，请画出动力F的力臂1.
2.人体中的某些部位具有杠杆的功能，图甲所示为人握住哑铃锻炼的情景，其简图如图乙所示。

肱二头肌收缩对手臂产生一个拉力F，使手臂绕时关节“0”转动，请在图乙中作出哑铃所受重力的示意图和拉力 F的力臂L。

3.在图中画出力F的力臂 L。

4.如图是律杆跳运动员起跳动作示意图，请在图中画出运动员对摩杆A点竖直向下的拉力及其力臂。

5.图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F₂为作用在点B的阻力，请在
图乙中画出：
(1) 在A 点旋加的最小动力 F₁及动力臂 l₁。

(2) 阻力臂l₂。

6.如图甲是用于消毒的手压喷壶，图乙是其结构示意图，O点为支点，请在A点画出最小动力F。

7.如图甲是打开的床柜，床板被液压杆支撑着，可以看作一个杠杆，如图乙。

O是支点。

F₂是液压杆作用在A点的阻力，请你在图乙中画出F₂的力臂及合上床板时所需的最小动力 F₁的示意图。

(不计床板的重力)
8.如图为按压式订书机，乙图是该订书机工作时杠杆原理的简化图，O为支点，请画出作用在A点的最小动力F₁及力臂。

9.如图甲是一种蔬菜挤水器，把蔬菜放在漏水器中，向下压手柄，能将菜里的水分挤出。

其手柄可看杠杆，图乙是其简化的示意图，图中O 为支点，F 是其受到的阻力。

在图乙中画出:
(1)阻力F2对应的阻力臂12。

(2)在A点施加的最小动力F的示意图及F的力臂1。
