管法兰用缠绕式垫片

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用PN.2.5,6,10,16,25,40,63,100,160。

⑵、钢制管法兰用材料：增加类别号，P19。

⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。

⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。

⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。

⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准00000000000000商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合000000000000①、PN＜1.6MPa；①、公称压力等级小于或等于PN16；00000000000000②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；0000000000000③、配非金属软垫片；③、配非金属平垫片。

0000000000000④、介质为非易燃、易爆及毒性危害程度较大0000000000000的场合。

00000000000000商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以000 00000000000①、PN≤4.0MPa；下要求00000000000000②、非剧烈循环场合；①、公称压力等级小于或等于PN40；0000000000000②、非有毒，非易燃介质及非剧烈循环场合；00除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。

缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T 97.2※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。

目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。

低压管道PN≤2.5MPa中压管道PN=4—6.4MPa高压管道PN=10—100MPa超高压管道PN＞100MPa是按照公称压力分。

公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。

xx连接法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。

法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。

螺纹xx：主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa三种。

焊接xx：是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。

1、平焊xx：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa和2.5MPa四种。

平焊法兰的密封面有光滑式和凹凸式。

2、对焊xx：又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。

法兰与管子的结合实质上是短管与管子的对口焊接。

故称对焊xx。

一般用于公称压力≥4.0 MPa或温度大于300℃的管道上。

对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种密封面形式。

其中光滑式和凹凸式最为普遍。

松套法兰：松套xx：也叫活套xx或活动xx。

分为平焊松套法兰、对焊松套法兰、卷边松套法兰。

这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活动，故称松套xx。

1、平焊松套xx：密封面一般有光滑式和榫槽式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa和2.5MPa四种。

主要用于不锈钢管道、铜及铜合金管道、铝及铝合金管道以及塑料管道等。

2、对焊松套xx：其密封面一般为凹凸式，用于公称压力较高的场合。

说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。

1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。

(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。

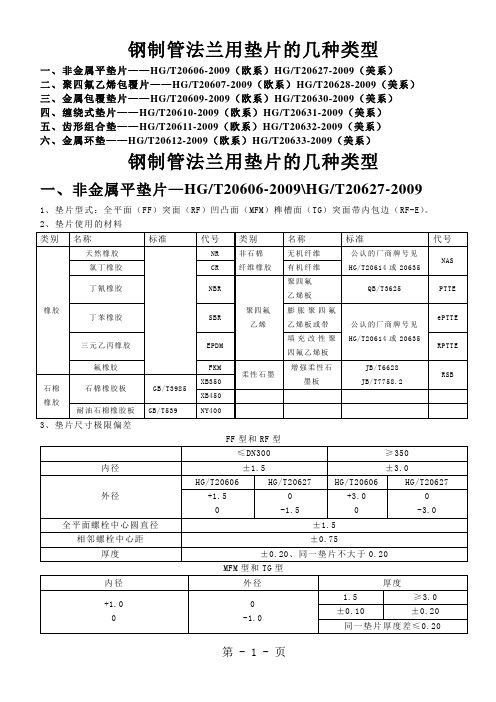

钢制管法兰用垫片的几种类型一、非金属平垫片——HG/T20606-2009（欧系）HG/T20627-2009（美系）二、聚四氟乙烯包覆片——HG/T20607-2009（欧系）HG/T20628-2009（美系）三、金属包覆垫片——HG/T20609-2009（欧系）HG/T20630-2009（美系）四、缠绕式垫片——HG/T20610-2009（欧系）HG/T20631-2009（美系）五、齿形组合垫——HG/T20611-2009（欧系）HG/T20632-2009（美系）六、金属环垫——HG/T20612-2009（欧系）HG/T20633-2009（美系）钢制管法兰用垫片的几种类型一、非金属平垫片—HG/T20606-2009\HG/T20627-20091、垫片型式：全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）突面带内包边（RF-E）。

2、垫片使用的材料3、垫片尺寸极限偏差FF型和RF型MFM型和TG型4、标记示例a、公称尺寸100㎜、公称压力25的突面法兰，用304不锈钢包边的XB450石棉橡胶板垫片：HG/T20606 垫片 RF-E 100-2.5 XB450/304b、公称尺寸500㎜、公称压力0.6MPa的全平面法兰用三元乙丙橡胶垫片：HG/T20606 垫片 FF 500-0.6 EPDMc、公称尺寸DN400，公称压力Class15的凹凸面法兰，选用厚度为3㎜的无机纤维橡胶压制板垫片：HG/T20627 垫片面性MFM 400-150 NAS（AAA/BBB）注：具体厂商（AAA）和牌号（BBB）钢制管法兰用垫片的几种类型二、聚四氟乙烯包覆垫—HG/T20607-2009\HG/T20628-20091、垫片型式：A型（剖切型）B型（机加工型）C型（折包型）2、垫片使用的材料包覆层：聚四氟乙烯——符合QB/T3625中规定的FSB-2和QB/T3626的规定。

管法兰的缠绕式垫片在工业领域中起着至关重要的作用。

在上一部分文章中，我们已经介绍了管法兰及其缠绕式垫片的基本概念和作用原理。

在本文中，我们将继续探讨管法兰用缠绕式垫片的相关知识，包括其种类、选型、安装和维护等方面。

1. 缠绕式垫片的种类缠绕式垫片根据其材质和结构的不同，可以分为金属缠绕式垫片、非金属缠绕式垫片和复合材料缠绕式垫片等多种类型。

其中，金属缠绕式垫片通常由不锈钢、铜、铝等金属材料制成，具有较好的耐高温、耐腐蚀性能；非金属缠绕式垫片则由石棉、橡胶、聚四氟乙烯等材料制成，具有良好的弹性和密封性能；而复合材料缠绕式垫片则是将金属和非金属材料复合制成，兼具两者的优点。

2. 缠绕式垫片的选型在选择合适的缠绕式垫片时，需考虑管道工作环境的温度、压力、介质和密封需求等因素。

对于高温高压环境，应选择耐高温、耐压的金属缠绕式垫片；对于腐蚀性介质，应选择耐腐蚀的材质制成的缠绕式垫片；而对于特殊介质或特殊工况，则需要根据具体情况选择合适的缠绕式垫片。

3. 缠绕式垫片的安装在安装缠绕式垫片时，需严格按照相关标准和要求进行操作。

应清洁管道法兰和缠绕式垫片安装面，确保表面平整、无油污和杂质；将缠绕式垫片均匀放置在法兰之间，并适当加压，最后紧固法兰螺栓，使缠绕式垫片得以紧密贴合管道法兰。

4. 缠绕式垫片的维护缠绕式垫片在使用过程中，会受到温度、压力、介质腐蚀等因素的影响，因此需要定期进行维护和检查。

定期检查缠绕式垫片的密封性能，如有发现泄漏或损坏，应及时更换；还需定期清洁法兰和缠绕式垫片安装面，以保证其密封性能。

5. 结语管法兰用缠绕式垫片在工业管道系统中具有重要的作用，正确选择、安装和维护缠绕式垫片，对于保障管道系统的正常运行和安全生产具有至关重要的意义。

对于缠绕式垫片的相关知识，工程技术人员及相关从业人员应加强学习和了解，以确保其在实际工作中的正确应用和有效使用。

6. 缠绕式垫片的密封性能缠绕式垫片作为管道系统中的重要密封元件，其密封性能直接影响着管道系统的安全运行。

中国人民共和国机械行业标准
管路法兰用缠绕式垫片
本标准适用于公称压力PN为2.5—10.0Mpa的管路法兰用缠绕式垫片3、垫片形式和代号
3.1垫片形式按图1及彪1的规定
a。

基本型（A型）
b．带内环型（B型）
c．带外环型（C型）
d．带内外环型（D型）
表2
4、垫片尺寸
4.1 A型B型按表2尺寸
4.2 C型D型按表3尺寸
金属缠绕垫的形式
A型—基本型
B型—内环型
C型—外环型
D型—内外型
□□□□□□□□
垫片尺寸标准号（GB/T4622）
公称压力
公称通径
内环
填充带
金属带
外环
垫片型式代号
标记示例
公称直径是DN100，公称压力是PN25 ，带内外环型，外环材质不锈钢，304不锈钢钢带，石墨填充带，304不锈钢内环，其标记为：
DN100 PN25 D2222 HG20610-1997 常用型式：A0220。

管线法兰垫片的选用标准及安装注意事项一、垫片的选用原则（一）垫片主要分非金属软垫片、金属复合垫片和金属垫片三大类，其中又分为柔性石墨类、聚四氟乙烯类、橡胶类、无石棉纤维类垫片、缠绕垫片，波形活压垫片，椭圆垫和八角垫等；（二）所选垫片的密封压力必须满足使用压力的要求；垫片材料的物理化学性要适应被密封介质的性质，满足可压缩性、回弹性、抗腐蚀性和抗氧化性等要求；所选垫片要和法兰密封面的型式匹配；（三）氯碱厂各车间在管线和设备法兰垫片选用首先按照附件二表中的标准选用，对其它特殊的垫片应符合HG/T 20614、 HG/T 20635《钢制管法兰、垫片、紧固件选用配合规定》的要求。

二、垫片的安装、检查要求（一）安装前的检查1、垫片的检查（1）垫片的材质、形式、尺寸是否符合要求；（2）垫片表面不允许有机械损伤，径向刻痕、严重锈蚀、内外边缘破损等缺陷；（3）选用的垫片应与法兰密封面形式相适应。

2、螺栓、螺母的检查（1）螺栓与螺母的材质、形式、尺寸是否符合要求；（2）螺母在螺栓上应转动灵活，但不应晃动；（3）螺栓及螺母不允许有斑疤、毛刺；（4）螺纹不允许有断缺现象；（5）螺栓不应有弯曲现象。

3、法兰安装质量的检查（1）法兰出现偏口现象----管线不垂直、不同心、法兰不平行。

两法兰间允许的偏斜值：使用非金属垫片时应小于 2mm；使用金属复合垫片、椭圆垫、八角垫及与设备连接的法兰应小于 1mm；（2）法兰出现错口现象---两法兰不同心。

在螺栓孔径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由地穿入螺栓孔，即认为合格；（3）法兰出现张口现象---法兰间隙过大。

两法兰间允许的张口值（除去管线预拉伸值及垫片或盲板的厚度）：管法兰的张口应小于 3mm，与设备连接的法兰应小于 2mm；（4）法兰出现错孔现象---管线法兰同心，但两个法兰相对应的螺栓孔之间的弦距（或螺栓孔中心圆直径等）偏差较大。

（二）垫片的安装1、两法兰必须在同一中心线上并且平行。

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用。

⑵、钢制管法兰用材料：增加类别号，P19。

⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。

⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。

⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。

⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合①、PN＜；①、公称压力等级小于或等于PN16；②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；③、配非金属软垫片；③、配非金属平垫片。

④、介质为非易燃、易爆及毒性危害程度较大的场合。

商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以①、PN≤；下要求②、非剧烈循环场合；①、公称压力等级小于或等于PN40；②、非有毒，非易燃介质及非剧烈循环场合；除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。

缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。

※垫片：·柔性石墨材料用氧化性介质时最高使用温度不超过450℃；·石棉和非石棉垫片不应用于极度和高度危害介质和高真空场合；·具有冷流倾向聚四氟乙烯平垫片，其密封面应采用FF，MFM，TG；·公称压力小于等于PN16的法兰，采用缠绕垫，金属包覆垫，半金属垫，金属环垫时应采用带颈对焊法兰.。

管法兰用垫片密封性能试验方法1范围本文件规定了管法兰用垫片密封性能的A、B、C三种试验方法。

本文件的三种试验方法均适用于非金属平垫片（无或有嵌入物），包括由橡胶板、非石棉橡胶板、软木橡胶板、聚四氟乙烯板、膨胀或改性聚四氟乙烯板、柔性石墨板（无或有金属薄箔或冲刺薄板增强）等切割而成的垫片；半金属垫片，即非金属与金属材料复合的成型垫片，包括缠绕式垫片、金属包覆垫片、具有覆盖层（柔性石墨或聚四氟乙烯等）的齿形金属、波形金属或波齿形金属垫片；聚四氟乙烯包覆垫片；金属平垫片。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T15823无损检测氦泄漏检测方法3术语和定义本文件没有需要界定的术语和定义。

4试验方法A4.1试验装置4.1.1试验在专用的垫片综合性能试验装置上进行。

试验装置由垫片加载系统、介质供给系统、测漏系统及试验法兰等组成，如图1所示。

4.1.2垫片加载系统应能提供规定的垫片预紧应力并能控制恒定的加载、卸载速度。

试验过程中垫片预紧应力的波动应在规定值的±2％范围之内。

当垫片预紧应力≤35MPa时，加载、卸载速度为0.2MPa/s；当垫片预紧应力＞35MPa时，加载、卸载速度为0.5MPa/s。

4.1.3试验介质供给系统应能提供规定的试验介质压力。

试验过程中介质压力的波动应在规定值的±2%范围之内。

4.1.4泄漏率测量采用集漏空腔增压法，泄漏率计算基于理想气体定律。

在垫片外侧、上下法兰面间应经严格标定。

测漏系统分辨率应不低于10-5cm3/s。

设置一个密闭的环形测漏空腔，测漏空腔的容积Vc4.1.5试验法兰采用模拟法兰，密封面为突面。

试验法兰应具有足够的刚度，以确保能承受加载载荷，并不发生因压板变形而影响垫片表面应力的情况。
