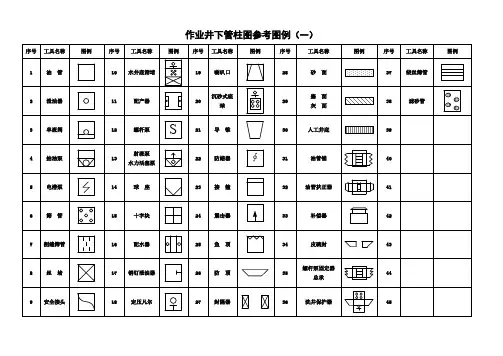

井下作业井下管柱图图例

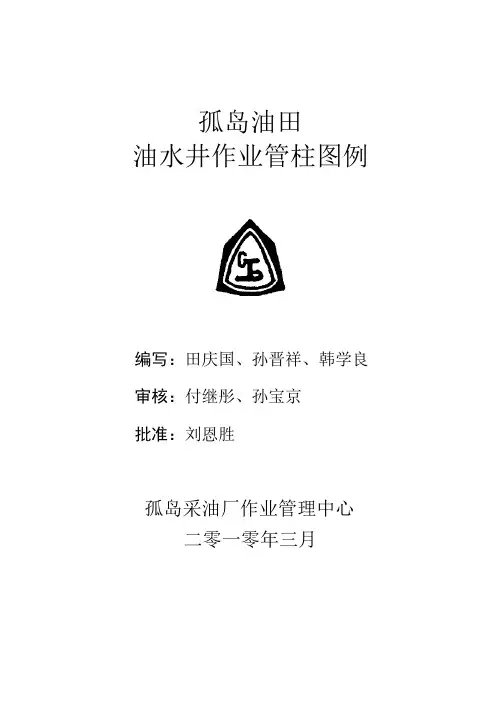

孤岛油田油水井作业管柱图例编写：田庆国、孙晋祥、韩学良审核：付继彤、孙宝京批准：刘恩胜孤岛采油厂作业管理中心二零一零年三月前言近年来，孤岛油田在防砂、热采、堵水等采油工艺方面，形成了一整套油水井开采及施工常用管柱。

为了使从事采油、作业的工作人员较为系统地认识和应用，规范管柱结构录入工作，满足生产要求，我们整理完善了“孤岛油田油水井作业管柱图例”。

包括采油管柱、卡封管柱、防砂生产管柱、水井管柱、施工管柱、常用套管结构示意图、工具图例七部分内容，较为详细的介绍了目前孤岛油田油水井管柱结构，可供采油厂从事采油、作业的工人、干部和技术人员使用和参考。

在编写过程中，得到了工艺所史宝光、张德杰，信息中心刘建平、范靖，作业大队（西区）陈良虎、蔡学卫、刘兴山，作业大队（东区）翟省杰、王效雷、刘相奎等单位领导、专家的大力支持，谨此表示感谢。

由于编辑时间紧，水平有限，难免存有错误及不足之处，欢迎广大读者提出宝贵意见，以便进一步修改和完善。

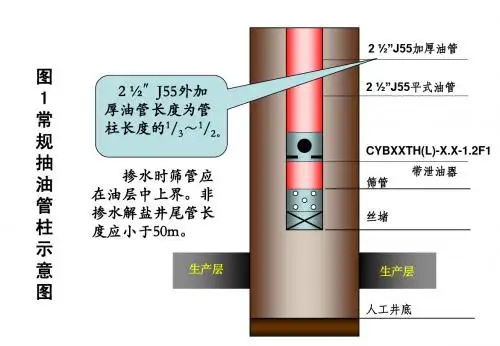

目录一、采油管柱[1] 普通抽油泵生产管柱 (1)[2] 下螺杆泵生产管柱 (3)[3] 下水力喷射泵生产管柱 (5)[4] 下电泵生产管柱 (7)二、卡封管柱[5] 下丢封封下采上生产管柱 (9)[6] 封上采下生产管柱 (11)三、防砂生产管柱[7] 滤砂管防砂生产管柱 (13)[8] 金属滤砂管防砂生产管柱 (15)[9] 绕丝筛管(割缝)防砂生产管柱 (17)[10] 水平井下金属滤生产管柱 (19)四、水井管柱[11] 光油管注水管柱（带喇叭口） (21)[12] 空心分层注水管柱 (23)[13] 偏心分层注水管柱 (25)[14] 单层注聚管柱 (27)[15]双管分层注聚管柱 (29)五、施工管柱[16]腹膜砂、酸化、堵水等光油管施工管柱 (31)[17]分层防砂施工管柱 (33)[18] 注水泥塞施工管柱 (35)[19]分层酸化、堵水、测调施工管柱 (37)[20]压裂施工管柱 (39)[21]绕丝筛管（割缝）正循环充填施工管柱 (41)[22]绕丝筛管（割缝）反循环充填施工管柱 (43)[23]高压充填（绕丝防砂）施工管柱 (45)[24]水平井正充填施工管柱 (47)[25]水平井逆向充填施工管柱 (49)[26]热采注汽施工管柱（带封） (51)[27]热采注汽施工管柱（不带封） (53)[28]验串、封串施工管柱 (55)[29] 双封找漏施工管柱 (57)[30] 冲中心管施工管柱 (59)[31]水平井均匀注汽施工管柱 (61)六、常用套管结构示意图[32]裸眼完井 (63)[33]套管射孔完井 (64)[34]小套管完井 (65)[35]套管补贴完井 (66)[36]割缝衬管完井 (67)[37]水平井筛管完井 (68)七、工具图例 (69)一、采油管柱[1] 普通抽油泵生产管柱- 1 -技术要求：1、尾管深度应距离防砂鱼顶以上5-10m；2、泵的沉没度在200米以上。

孤岛油田油水井作业管柱图例编写：田庆国、孙晋祥、韩学良审核：付继彤、孙宝京批准：刘恩胜孤岛采油厂作业管理中心二零一零年三月前言近年来，孤岛油田在防砂、热采、堵水等采油工艺方面，形成了一整套油水井开采及施工常用管柱。

为了使从事采油、作业的工作人员较为系统地认识和应用，规范管柱结构录入工作，满足生产要求，我们整理完善了“孤岛油田油水井作业管柱图例”。

包括采油管柱、卡封管柱、防砂生产管柱、水井管柱、施工管柱、常用套管结构示意图、工具图例七部分内容，较为详细的介绍了目前孤岛油田油水井管柱结构，可供采油厂从事采油、作业的工人、干部和技术人员使用和参考。

在编写过程中，得到了工艺所史宝光、张德杰，信息中心刘建平、范靖，作业大队（西区）陈良虎、蔡学卫、刘兴山，作业大队（东区）翟省杰、王效雷、刘相奎等单位领导、专家的大力支持，谨此表示感谢。

由于编辑时间紧，水平有限，难免存有错误及不足之处，欢迎广大读者提出宝贵意见，以便进一步修改和完善。

目录一、采油管柱[1] 普通抽油泵生产管柱 (1)[2] 下螺杆泵生产管柱 (3)[3] 下水力喷射泵生产管柱 (5)[4] 下电泵生产管柱 (7)二、卡封管柱[5] 下丢封封下采上生产管柱 (9)[6] 封上采下生产管柱 (11)三、防砂生产管柱[7] 滤砂管防砂生产管柱 (13)[8] 金属滤砂管防砂生产管柱 (15)[9] 绕丝筛管(割缝)防砂生产管柱 (17)[10] 水平井下金属滤生产管柱 (19)四、水井管柱[11] 光油管注水管柱（带喇叭口） (21)[12] 空心分层注水管柱 (23)[13] 偏心分层注水管柱 (25)[14] 单层注聚管柱 (27)[15]双管分层注聚管柱 (29)五、施工管柱[16]腹膜砂、酸化、堵水等光油管施工管柱 (31)[17]分层防砂施工管柱 (33)[18] 注水泥塞施工管柱 (35)[19]分层酸化、堵水、测调施工管柱 (37)[20]压裂施工管柱 (39)[21]绕丝筛管（割缝）正循环充填施工管柱 (41)[22]绕丝筛管（割缝）反循环充填施工管柱 (43)[23]高压充填（绕丝防砂）施工管柱 (45)[24]水平井正充填施工管柱 (47)[25]水平井逆向充填施工管柱 (49)[26]热采注汽施工管柱（带封） (51)[27]热采注汽施工管柱（不带封） (53)[28]验串、封串施工管柱 (55)[29] 双封找漏施工管柱 (57)[30] 冲中心管施工管柱 (59)[31]水平井均匀注汽施工管柱 (61)六、常用套管结构示意图[32]裸眼完井 (63)[33]套管射孔完井 (64)[34]小套管完井 (65)[35]套管补贴完井 (66)[36]割缝衬管完井 (67)[37]水平井筛管完井 (68)七、工具图例 (69)一、采油管柱[1] 普通抽油泵生产管柱- 1 -技术要求：1、尾管深度应距离防砂鱼顶以上5-10m；2、泵的沉没度在200米以上。

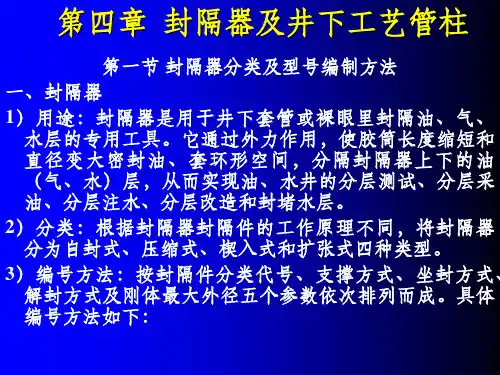

分层生产管柱图正常封下采上管柱正常封两头采中间管柱正常封上采下管柱正常封中间采两头管柱图1 图 2 图 3 图 4防顶生产管柱图打防顶简化封下采上管柱打防顶简化封上采下管柱打防顶简化封中间采两头管柱图 5 图 6 图7适用条件：Φ70、Φ95泵排量大，液柱载荷也大，抽油时的液柱载荷使管柱移动和振动，在这一交变载荷作用下封隔器卡瓦很容易打滑失效。

采用打防顶的方法可以简化管柱，避免封隔器失效。

对于层间跨度大、泵离封隔器较近的井应采用该种管柱，防止封隔器蠕动引起失效和管柱弯曲。

Φ56 、Φ44、Φ38 泵油管锚定需将总成改为油管锚。

出砂井管柱图防砂卡泵管柱图沉砂管柱图沉砂管柱图光管单层生产管柱打防顶简化封两头抽中间沉砂管柱封下采上沉砂管柱图8 图9 图10适用条件：1、防砂卡泵管柱适用于出砂造成砂卡泵的井2.、沉砂管柱适用于井筒沉砂口袋大的井可洗井管柱图图11适用条件：油稠、地层压力低、井漏的井采用可洗井管柱防止洗井水污染地层。

螺杆泵生产管柱图单层生产管柱封下采上管柱图12 图13适用条件：适用于油稠﹑出砂﹑低排量的井喷射泵生产管柱图封上采下管柱单层生产管柱图 1 4 图15适用于油稠﹑结蜡﹑动液面低的井保护套管管柱图图18由于卡瓦容易损坏套管，为了保护小夹层段的套管，需将卡瓦封隔器下于小夹层之外，如果小夹层段还有套管接箍，可下两级Y111-封隔器，可保证有一级封隔器不在接箍上。

油层上部套漏井管柱图封下采上套漏井生产管柱封上采下套漏井生产管柱图16 图17适用条件：适用于油层上部套窜的井油管锚生产管柱光管生产配套油管锚管柱图分层生产配套油管锚和伸缩管管柱图图19 图20油管锚的适用条件：1、适用于Φ44mm、Φ56mm的普通泵。

2、适用于套管外径Φ146mm的油井。

3、适用于光管生产的井，4、适用于泵与封隔器之间的距离小于200米的油井。

绕丝筛管防砂管柱图电伴热生产管柱图21 图22适用条件：1、严重出砂井，油砂中值大于0.15mm 。
