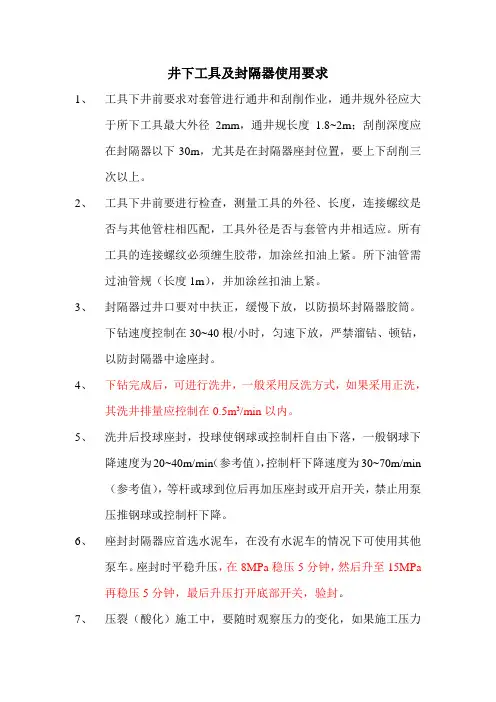

井下工具及封隔器使用要求1、工具下井前要求对套管进行通井和刮削作业,通井规外径应大于所下工具最大外径2mm,通井规长度1.8~2m;刮削深度应在封隔器以下30m,尤其是在封隔器座封位置,要上下刮削三次以上。
2、工具下井前要进行检查,测量工具的外径、长度,连接螺纹是否与其他管柱相匹配,工具外径是否与套管内井相适应。
所有工具的连接螺纹必须缠生胶带,加涂丝扣油上紧。
所下油管需过油管规(长度1m),并加涂丝扣油上紧。
3、封隔器过井口要对中扶正,缓慢下放,以防损坏封隔器胶筒。
下钻速度控制在30~40根/小时,匀速下放,严禁溜钻、顿钻,以防封隔器中途座封。
4、下钻完成后,可进行洗井,一般采用反洗方式,如果采用正洗,其洗井排量应控制在0.5m3/min以内。
5、洗井后投球座封,投球使钢球或控制杆自由下落,一般钢球下降速度为20~40m/min(参考值),控制杆下降速度为30~70m/min(参考值),等杆或球到位后再加压座封或开启开关,禁止用泵压推钢球或控制杆下降。
6、座封封隔器应首选水泥车,在没有水泥车的情况下可使用其他泵车。
座封时平稳升压,在8MPa稳压5分钟,然后升至15MPa再稳压5分钟,最后升压打开底部开关,验封。
7、压裂(酸化)施工中,要随时观察压力的变化,如果施工压力高于封隔器的工作压力,则需加平衡压力以保证施工压力不高于封隔器的工作压差,以防压坏封隔器无法解封。
8、起管柱解封时要注意上提负荷,先缓慢上提,待确定封隔器解封后方可转入正常起钻。
一般封隔器的解封负荷为3~5吨。
建议:封隔器的座封位置最好在上层下界面以下3米,在设计管柱组合时将控制开关连接在封隔器上,以减少沉砂,如果发生砂卡,可通过控制开关方便冲砂。
北京金科龙石油技术开发有限公司2006-3-8。
下封隔器管柱操作规程1主要风险提示物体打击(下起过程中,液压钳尾链断,绳子甩出;,管柱上弹,容易发生刮碰井架或吊卡销子飞出)。
封隔器中途坐封或中途遇阻遇卡造成大绳跳槽、游动滑车坠落或摆动伤人、挤伤、碰伤、砸伤等人身伤害;滑跌;高压伤人:井喷及井喷失控;火灾爆炸;环境污染;夏季高温中者、雷击;冬季冻伤;中毒(如硫化氢、一氧化碳中毒等);其他危险/危害。
倒井架(上提管柱操作不平稳,突然负荷增大卡子不牢靠或地锚桩拔出,绷绳断等容易发生倒井架事故)2 作业前准备2.1 岗位人员分配。
下封隔器管柱需技术员、作业机司机及一、二、三、四岗人员共同协作完成。
2.2 技术员:负责封隔器及其配件的验收、组配及坐封试压;负责施工指导、录取相关资料等。
2.3 班长(兼):负责召开班前、组织安全巡回检查、班后会;负责(或协助带班干部负责)本班协调、组织、指挥。
2.4 作业司机:负责修井机或通并机、提升大绳、死刹车、千斤牢靠、天车防碰等检查;负责机车操作及设备的检查、维护、保养等。
2.5 一岗岗位:负责井架及井架基础、绷绳地锚、提升大绳、天车、卡子、拉力表、吊环吊卡等检查;完成相关工作等。
2.6 二岗岗位:负责井口设施、防喷装置等检查;负责主井口操作等。
2.7 三岗岗位:负责井口工具、游动滑车、地面管汇、操作台(钻台)等检查;负责副井2.8 四岗岗位:负责井场布置,检查环保等是否合格、逃生线路是否合理;负责资料录取及交接班、等相关工作。
2.9 HSE监督员(兼):负责施工现场急救药品等检查;负责现场HSE监督等。
3 作业程序3.1 技术员根据设计要求,组配好下井的封隔器及配套工具。
3.2 作业机司机操作机车,一、二、三、四岗人员配合,将封隔器及配套工具下入井内。
在下井前,岗位人员和技术员应检查封隔器是否正常,涂好密封脂上紧后再下入井内,要求三丈量、三对口,管柱累计复核误差每1000m应小于0.2m。
3.3 在下管柱时,作业机司机应控制下放速度,匀速下放,中途遇阻、遇卡时不能硬冲硬提,在提油管时,必须由带班干部、班长及岗位人员随时观察地锚桩、井架基础、绷绳情况。
塔中常规完井管柱工艺规程当井筒情况、地质情况同时具备以下条件时,优先考虑此种完井方式:1、直井、大斜度井或水平井均可;2、无漏失、或漏失量很小;3、采油四通已安装;4、要下长期完井管柱;5、管柱回插部分可以回收,便于后期修井作业。
在同时满足以上前4个条件的情况下进行完井试油及酸压施工都优先考虑此种管柱组合。
一、管柱操作规程1、管柱配置:采用7〞MHR液压永久式封隔器单趟完井管柱2、工具系统功能2.1井下安全阀–作为紧急情况下的安全保障,可实现井口失控状态下的井下关井,作为井控安全的最后保障工具。
2.2棘齿锁定密封、完井封隔器系统–满足一趟管柱锁定、密封,油套隔离,如需修井则可以从棘齿锁定密封处脱手起出上部管柱。
3、井下工具工作原理及技术参数3.1采用NE™ 型油管携带可回收式井下安全阀哈里伯顿公司井下安全阀为全金属密封,自平衡安全阀。
金属材质INC718,具有超高抗腐蚀性,保证了在H2S 、CO2腐蚀环境下正常工作。
安全阀设计简单可靠,现场操作方便。
并提供配套的安全阀附件。
这种井下安全阀地面液压控制开关,压力通过控制管线传递,实现远端控制。
NE油管回收井下安全阀技术参数●阀的类型:非弹性密封●尺寸:3-1/2”●锁定类型:X●最大外径:5.3”(134.62mm)●最小内径:2.813”(71.45mm)●材质:NICKEL ALLOY 718●服务环境:H2S/CO2●螺纹连接:3 1/2-9.20 FOX-K BOX-PIN●压力等级:10000 PSI(68.94MPa)●温度等级:20 TO 300 Deg. F (-7 TO 149 DEG C)●最大开启压力:1900 pounds/sq. inch (13100 KPA)●最小关闭压力:600 pounds/sq. inch (4137 KPA)3.2采用哈里伯顿MHR液压永久封隔器封隔器应用于大斜度生产和注水井,单趟完井,特别适合于海上和施工环境较差的完井。
