车工工艺学与技能训练教材(PPT 125页)

面粗糙度值，并且车去的余量较少，因此要求车刀锋利，切 削刃平直光洁，必要时还可磨出修光刃。精车时必须使切屑 排向工件的待加工表面。选择精车刀几何参数的一般原则是：
1）为减小工件表面粗糙度值，应取较小的副偏角κ′r 或在 副切削刃上磨出修光刃。
2）前角γo 一般应大些，以使车刀锋利，车削轻快。 3）后角αo 也应大些，以减小车刀和工件之间的摩擦。 4）为了使切屑排向工件的待加工表面，应选用正值的刃 倾角，即λs = 3°~8°。 5）精车塑性金属时，为保证排屑顺利，前面应磨出相应 宽度的断屑槽。
5—槽 6—台阶 7—中心孔
2
课题一 车外圆、端面和台阶
3
一、车外圆、端面和台阶的车刀
1. 加工不同精度的车刀 车削轴类工件一般可分为粗车和精车两个阶段。粗车
的作用是提高劳动生产率，尽快将毛坯上的余量车去；而精 车的作用是使工件达到规定的技术要求。
（1）粗车刀 粗车刀必须适应粗车时吃刀深和进给快的特点，主要
长度较短的外圆。
45°车刀的应用 1、3、5—45°左车刀及其应用 1）75°车刀
车刀按进给方向的分类和判别
11
2）75°硬质合金车刀及其特点 75°车刀的刀尖角εr ＞ 90°，刀尖强度高， 较耐用。
加工钢料用的75°硬质合金粗车刀
12
3）75°车刀的应用 75°右车刀适用于粗车轴类工件的外圆和对加工余量较
加注切削液的方法 a）浇注法 b）高压冷却法
57
四、中心孔和中心钻
1. 中心孔和中心钻的类型 国 家 标 准 GB/T145—2001 规 定 中 心 孔 有 A 型 （ 不 带 护
锥）、B型（带护锥）、C型（带护锥和螺纹）和R型（弧形） 四种。
58
中心孔和中心钻
59
60
2. 中心钻的使用 （1）中心钻在钻夹头上安装 （2）钻夹头在尾座锥孔中安装 （3） 钻削
55
3. 使用切削液时的注意事项 （1）油状乳化油必须用水稀释成乳化液后才能使用。 （2）切削液必须浇注在切削区域（图２—３１） 内， （3）用硬质合金车刀切削时， 一般不加切削液。 （4） 控制好切削液的流量。 （5） 加注切削液可以采用浇注法和高压冷却法。 （6） 要具备环保意识。
56
切削液浇注的区域
要求车刀有足够的强度，能一次进给车去较多的余量。选择 粗车刀几何参数的一般原则是：
1）主偏角kr 不宜太小，否则车削时容易引起振动。 2）为了增加刀头强度，前角γo 和后角αo 应选小些。 3）粗车刀一般选取刃倾角λs = -3°~0°，以增加刀头强度。
4）为了增加切削刃的强度，主切削刃上应磨有倒棱， 倒棱宽度bγ1 = （0.5~0.8）f，倒棱前角γo1 = -10°~ -5°。
（3）切削速度 用硬质合金车刀精车时，一般采用较高的切削速度（ vc
＞90 m/min）；用高速钢车刀精车时，一般选用较低的切削 速度（ vc ＜５ m/min ）。在数控车床上车削工件时， 切削速 度可选择高些。
46
二、切削过程与控制
切削过程是指通过切削运动，刀具从工件表面上切下多 余的金属层，从而形成切屑和已加工面的过程。 1. 切屑的形成及种类

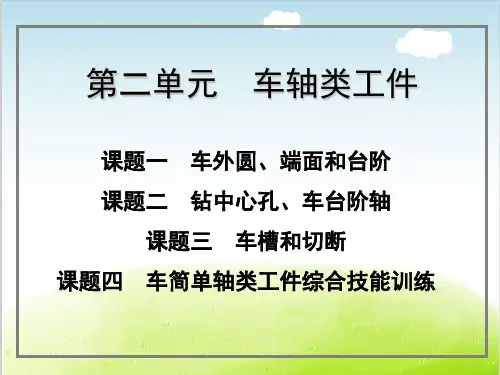

单元车轴类工件
课题一 车外圆、端面和台阶 课题二 钻中心孔、车台阶轴
课题三 车槽和切断
1
轴是机器中最常用的零件之一，一般由外圆柱面、端面、 台阶、倒角、过渡圆角、槽和中心孔等结构要素构成。车削 轴类工件时，除了保证图样上标注的尺寸和表面粗糙度要求 外， 一般还应达到一定的几何公差要求。
台阶轴 1—倒角 2—端面 3—过渡圆角 4—外圆柱面（外圆）
51
切削力的分解
52
三、切削液
切削液又称为冷却润滑液，是在车削过程中为改 善切削效果而使用的液体。
1. 切削液的作用 （1）冷却作用 （2）润滑作用 （3）清洗作用 2. 切削液的种类及其使用 车削时常用的切削液有水溶性切削液和油溶性切削液 两大类。
53
切削液的种类、成分、性能、作用和用途
54
19
车刀刀尖与工件回转中心应等高 a）刀尖对正中心 b）刀尖过高 c）刀尖过低
d）留有凸头 e）刀尖崩碎
20
2. 车刀对中心的方法
车刀对中心的方法
21
3. 车刀的夹紧
22
三、刻度盘的原理及应用
车削工件时，为了准确和迅速地掌握背吃刀量，通常利用 中滑板或小滑板上的刻度盘作为进刀的参考依据。
中滑板的刻度盘装在横向进给丝杠端头上，若横向进给丝 杠的螺距为5 mm，刻度盘一周等分100格，当摇动中滑板手柄 一周时，中滑板移动5 mm ，则刻度盘每转过一格时，中滑板 的移动量为：
车端面 a）45°车刀车端面 b）90°车刀车端面
25
2. 车外圆 （1）粗车
粗车外圆 a）对刀 b）纵向退出 c）进刀
26
（2）精车 精车的目的是为了控制背吃刀量，保证工件的加工尺
寸。试切削是保证尺寸精度的一个较好的方法，即： 启动 车床， 用精车刀在外圆表面对刀后，移动床鞍纵向退出， 接着操纵中滑板进刀，背吃刀量小于加工余量，车削纵向 长度小于5 mm后仍快速纵向退出；停车用游标卡尺或千分 尺测量外圆；用游标深度尺测量台阶长度。根据尺寸精度 计算好进刀格数车削。
45
2. 半精车、精车时切削用量的选择
（1）背吃刀量 半 精 车 、 精 车 时 的 背 吃 刀 量 为 ： 半 精 车 时 选 取 ap ＝
0.5~2.0 mm；精车时选取ap ＝0.05~0.8 mm。在数控车床上进 行精车时，选取ap ＝0.1~0.5 mm。 （2）进给量
进给量的选择主要受表面粗糙度的限制。表面粗糙度值 小， 进给量可选择小些。
游标卡尺的使用方法
36
37
七、台阶工件的检测
1. 台阶长度尺寸可用钢直尺或游标深度尺进行测量。 2. 平面度和直线度误差可用刀口形直尺和塞尺检测。 3. 端面、台阶平面对工件轴线的垂直度误差可用直角尺或标 准套和百分表检测。
用钢直尺测量台阶长度
用游标深度尺测量台阶长度
38
用直角尺检测垂直度
用标准套和百分表检测垂直度
6
修光刃
7
2、加工不同结构要素的车刀 （1）45°车刀及其应用 1）45°车刀
车刀按进给方向的分类和判别
8
2）45°硬质合金车刀及其特点 45°车刀的刀尖角εｒ＝90°，刀尖强度和散热性都比
90°车刀好。
加工钢料用的45°硬质合金车刀
9
3）45°车刀的应用 常用于车削工件的端面和进行45°倒角， 也可用来车削
大的铸锻件外圆进行强力车削，75°左车刀还适用于车削铸 锻件的大端面。
75°车刀的应用 a） 75°右车刀车外圆 b ） 75°左车刀车端面
13
（3）90°车刀及应用
1）90°车刀
车刀按进给方向的分类和判别
14
2）90°硬质合金车刀及其特点 90°车刀的刀尖角εr＜ 90°，所以刀尖强度和散热条件
33
Ⅰ型游标卡尺
Ⅲ型游标卡尺
34
2. 游标卡尺的读数方法 读数方法以0.02 mm精度为例，读数时先读出游标零线左
边在尺身上的整数毫米值，接着加上游标尺上与尺身刻线对齐 的刻线左侧的数字× 0.1，再加上该数字右侧刻线数×0.02， 即为被测表面的实际尺寸。
读数方法
35
3. 游标卡尺的使用方法
5 mm ÷100 ＝0.05 mm 小滑板的刻度盘用来控制车刀短距离的纵向移动，其刻度 原理与中滑板刻度盘相同。 利用中、小滑板刻度盘作进给的参考依据必须注意：中滑 板刻度控制的背吃刀量应是工件直径上余量尺寸的1/2，而小 滑板刻度盘的刻度值则直接表示工件长度方向上的切除量。
23
消除刻度盘空行程的方法
27
精车外圆 ａ） 试切削 ｂ） 测量外圆 ｃ） 测量长度 ｄ） 台阶尺寸的保证
28
五、车台阶的方法
车削台阶时既要保证外圆的尺寸精度和台阶面的长度要 求，还要保证台阶平面与工件轴线的垂直度要求。车台阶时， 通常选用90°外圆车刀（偏刀）。
粗车台阶时的偏刀装夹位置
精车台阶时的偏刀装夹位置
29
台阶长度尺寸的控制方法
39
技能训练 手动进给车削短台阶轴
1. 工件图样
短台阶轴
40
2. 加工工艺卡片
加工工艺卡片
41
42
43
课题二 钻中心孔、车台阶轴
44
一、切削用量的选择
1. 粗车时切削用量的选择 粗车时选择切削用量主要是考虑提高生产率，同时兼顾
刀具寿命。加大背吃刀量ap、进给量f 和提高切削速度vc 都能 提高生产率。粗车时选择切削用量， 首先应选择一个尽可能 大的背吃刀量ap ，其次选择一个较大的进给量f ，最后根据已 选定的ap和f ，在工艺系统刚度、刀具寿命和机床功率许可的 条件下选择一个合理的切削速度vc 。
30
31
32
六、游标卡尺的使用
1. 游标卡尺的结构 常用的游标卡尺有Ⅰ型、Ⅱ型、Ⅲ型等几种。 Ⅲ型游标卡尺与Ⅰ型游标卡尺相比较，主要区别是增加
了微动装置，测量爪布局位置不同，取消了深度尺，增大了 测量范围。
Ⅱ型游标卡尺的量爪配置与Ⅰ型游标卡尺相同，游标部 分则与Ⅲ型相同增加了微动装置，无深度尺，测量范围有 0~200 mm和0~300 mm两种。
装夹中心钻
过渡锥套
61
3. 中心钻折断的原因及预防方法
（1）中心钻轴线与工件旋转轴线不一致，使中心钻受到 一个附加力而折断。因此，钻中心孔前必须严格找正中心钻 的位置。
（2）工件端面不平整或中心处留有凸头，使中心钻不能 准确地定心而折断。因此，钻中心孔处的端面必须平整。
（3）选用的切削用量不合适，如工件转速太低而中心钻 进给太快，使中心钻折断。
