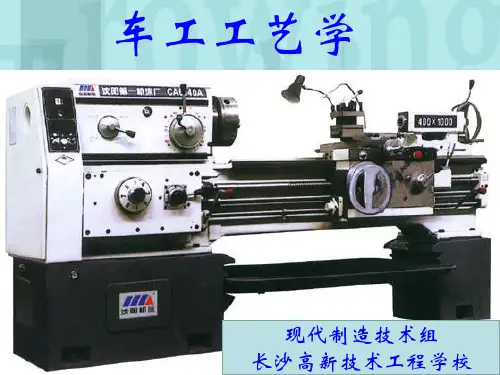

车工工艺学课件
第一章：车床及其结构
1.1 车床的定义
车床是一种用于切削金属工件的机床，是机械加工中最常用的一种设备。
1.2 车床的基本结构
•主要包括床身、主轴、进给机构等组成部分。
•床身是车床的基础结构，支撑和固定车床各组成部件。
•主轴是主要用于带动工件旋转的部件。
•进给机构则用于控制工具在切削过程中的进给速度。
第二章：车削工艺
2.1 车削的概念
车削是利用车刀对工件进行定径切削的加工方法，广泛应用于各种金属和非金属材料的加工中。
2.2 车削的工艺流程
1.首先进行工件的夹紧固定。
2.设定车床的主轴转速。
3.选择合适的切削刀具。
4.调整进给速度和刀具位置。
5.开始车削加工过程。
第三章：车削工艺的应用
3.1 攻丝加工
在车削过程中可以通过特殊的刀具进行内螺纹或外螺纹的切削加工，称为攻丝加工，常用于螺钉、螺母等零部件的加工中。
3.2 镗割加工
通过改变车床的工具刀具角度和位置，可以实现对工件孔内轮廓的切削加工，称为镗割加工，常用于制造轴承座等零部件。
结语
以上即为车工工艺学课件中的部分内容，车削是机械加工中非常重要的一部分，掌握车削工艺对于提高工件加工质量、效率至关重要。
希望通过学习这些内容，同学们可以更好地理解和掌握车工工艺学知识，为将来的工作和学习打下坚实的基础。
车工工艺学教案(总77页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤、稳定学生情绪、宣布上课二、复习提问并作记录1、工作运动2、工件上形成的表面3、切削用量的基本概念？三、分析同学们的答题四、讲授新课1、常用车刀的种类90°车刀、4 5°车刀(弯头车刀) 、切断刀、内孔车刀、圆头刀、螺纹车刀用来车削螺纹。
2、用途五、讨论题：请同学分析图示工件，选择刀具？六、提问并作记录七、讲授新课1、车刀的组成任何车刀都是由刀头(或刀片)和刀体两部分组成的。
刀头担负切削工作，刀体用来装夹车刀。
刀头是由若干刀面和切削刃组成的(图1．7)。
请同学回答问题，其余同学补充。
分组讨论回答问题分组讨论2′3′8′7′15′5′5′20′教与学互动设计教师活动内容学生活动内容时间一、组织教学点名考勤、稳定学生情绪、宣布上课二、复习提问并作记录1、车刀切削部分的材料必须具备的基本性能？2、目前常用的车刀材料三、分析同学们的答题四、讲授新课（一）、切屑的形成1．金属切削过程2.切屑的类型(1)带状切屑 (2)挤裂切屑 (3)崩碎切屑（二）、切屑收缩切屑收缩的程度用收缩系数ξ表示：ξ≥1五、讨论题：1、请同学举例实习中的切屑的类型？六、提问并作记录七、讲授新课（三）、积屑瘤用中等切削速度切削钢料或其他塑性金属，有时在车刀前刀面上近切削刃处牢固地粘着。
一小块金属，这就是积屑瘤。
1．积屑瘤的形成2．积屑瘤对加工的影响(1)保护刀具 (2)增大实际前角(3)影响工件表面质量和尺寸精度3．切削速度对积屑瘤产生的影响八、讲授新课（五）、切削力请同学回答问题，其余同学补充。
分组讨论回答问题分组讨论2′3′8′7′15′5′5′25′8′7′3′2′教与学互动设计教师活动内容学生活动内容时间1．切削力的来源与分解(])切削力的来源讨论题：1、请同学举例切削力的来源？九、提问并作记录十、讲授新课1、切削力的分解主切削力切深抗力进给抗力2．影响切削力的因素(1)刀具方面：①前角②主偏角⑧刃倾角④刀尖圆弧半径(2)切削用量方面3．主切削力和切削功率的计算4、切削热和切削温度切削热的来源和传散影响切削温度的主要因素(1)刀具角度 (2)切削用量 (3)工件材料 (4)切削液§1．5 切削液十一、讲授新课（一）切削液的作用1．冷却作用 2．润滑作用3．清洗作用（二）切削液的分类1．乳化液主要起冷却作用。
