水箱结构

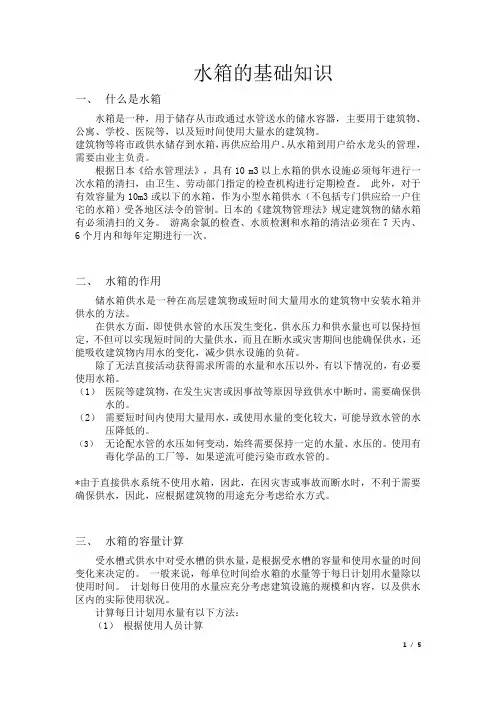

水箱的基础知识一、什么是水箱水箱是一种，用于储存从市政通过水管送水的储水容器，主要用于建筑物、公寓、学校、医院等，以及短时间使用大量水的建筑物。

建筑物等将市政供水储存到水箱，再供应给用户。

从水箱到用户给水龙头的管理，需要由业主负责。

根据日本《给水管理法》，具有10 m3以上水箱的供水设施必须每年进行一次水箱的清扫，由卫生、劳动部门指定的检查机构进行定期检查。

此外，对于有效容量为10m3或以下的水箱，作为小型水箱供水（不包括专门供应给一户住宅的水箱）受各地区法令的管制。

日本的《建筑物管理法》规定建筑物的储水箱有必须清扫的义务。

游离余氯的检查、水质检测和水箱的清洁必须在7天内、6个月内和每年定期进行一次。

二、水箱的作用储水箱供水是一种在高层建筑物或短时间大量用水的建筑物中安装水箱并供水的方法。

在供水方面，即使供水管的水压发生变化，供水压力和供水量也可以保持恒定，不但可以实现短时间的大量供水，而且在断水或灾害期间也能确保供水，还能吸收建筑物内用水的变化，减少供水设施的负荷。

除了无法直接活动获得需求所需的水量和水压以外，有以下情况的，有必要使用水箱。

（1）医院等建筑物，在发生灾害或因事故等原因导致供水中断时，需要确保供水的。

（2）需要短时间内使用大量用水，或使用水量的变化较大，可能导致水管的水压降低的。

（3）无论配水管的水压如何变动，始终需要保持一定的水量、水压的。

使用有毒化学品的工厂等，如果逆流可能污染市政水管的。

*由于直接供水系统不使用水箱，因此，在因灾害或事故而断水时，不利于需要确保供水，因此，应根据建筑物的用途充分考虑给水方式。

三、水箱的容量计算受水槽式供水中对受水槽的供水量，是根据受水槽的容量和使用水量的时间变化来决定的。

一般来说，每单位时间给水箱的水量等于每日计划用水量除以使用时间。

计划每日使用的水量应充分考虑建筑设施的规模和内容，以及供水区内的实际使用状况。

计算每日计划用水量有以下方法：（1）根据使用人员计算每日计划用水量=每人每天使用水量×使用人员；（2）如果无法确定使用人员，按照建筑面积估算每日计划用水量=单位建筑面积的使用水量×总建筑面；（3）其他方式根据实际使用数据计算；受水箱容量通常按照每日计划用水量的4/10~6/10左右选定；四、水箱的结构（1）最好在水箱中间设置隔板，以便在清洁水箱时无需断水。

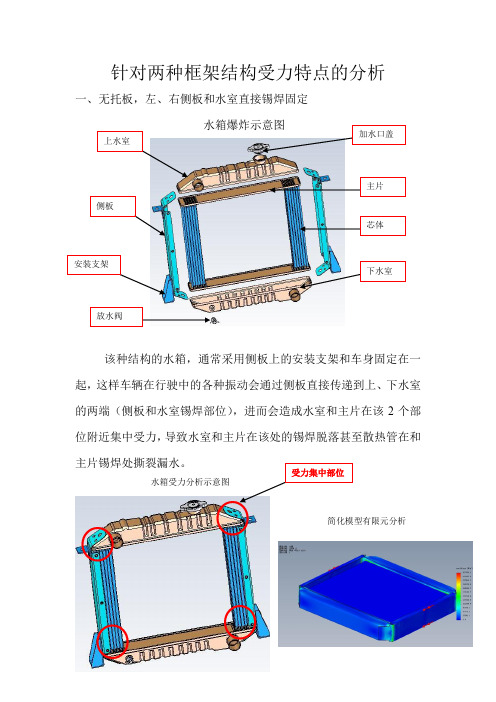

针对两种框架结构受力特点的分析
一、无托板，左、右侧板和水室直接锡焊固定
该种结构的水箱，通常采用侧板上的安装支架和车身固定在一起，
这样车辆在行驶中的各种振动会通过侧板直接传递到上、下水室的两端（侧板和水室锡焊部位），进而会造成水室和主片在该
2个部位附近集中受力，导致水室和主片在该处的锡焊脱落甚至散热管在和主片锡焊处撕裂漏水。

二、有侧板、托板，侧板和托板通过螺栓连接组成外框架，水室和托板间进行刚性或弹性接触。

水箱爆炸示意图
该结构水箱通常采用托板或侧板上的安装支架和车身固定在
一起，车辆在行驶中的各种振动首先会被水箱外框架吸收一部分，然后再传递给水室：当水室和托板刚性接触并锡焊连接时，振动会通过锡焊面（多个均布）均匀地传递到水室上；当水室和托板弹性接触（当中有减震垫）时，振动也会被均匀地传给水室。

该种框架结构最大程度上避免了水箱集中受力，提高了水箱使用的可靠性。

水箱受力分析示意图
简化模型有限元分析
经过以上两种水箱结构受力分析及对比，我们认为我公司的框架式结构在可靠性上是高于第一种结构的，我们推荐第二种水箱结构。

技术中心赵忠介
2012-2-27
如果我是山，就要站成一种尊严，让山花灿烂，山风拂面，让每一处角落都渗透梦语言，让我价值在太阳底下展现；如果我是水，就要流成一种磅礴，让小船远航，鱼儿欢畅，让每一股细流都一往无前，让我价值迎风吟唱。

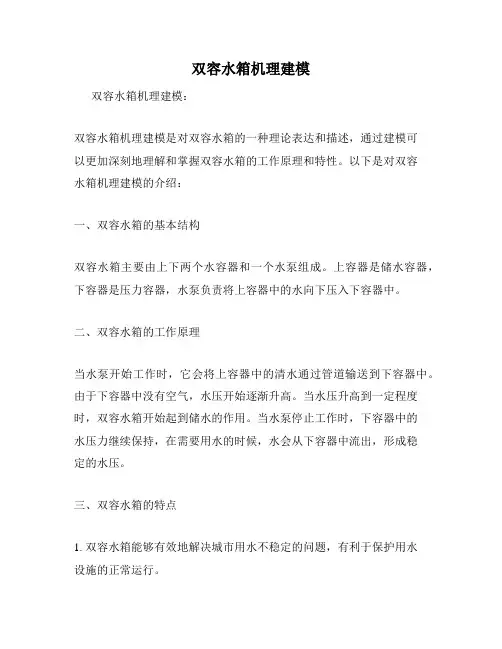

双容水箱机理建模
双容水箱机理建模：
双容水箱机理建模是对双容水箱的一种理论表达和描述，通过建模可
以更加深刻地理解和掌握双容水箱的工作原理和特性。

以下是对双容
水箱机理建模的介绍：
一、双容水箱的基本结构
双容水箱主要由上下两个水容器和一个水泵组成。

上容器是储水容器，下容器是压力容器，水泵负责将上容器中的水向下压入下容器中。

二、双容水箱的工作原理
当水泵开始工作时，它会将上容器中的清水通过管道输送到下容器中。

由于下容器中没有空气，水压开始逐渐升高。

当水压升高到一定程度时，双容水箱开始起到储水的作用。

当水泵停止工作时，下容器中的
水压力继续保持，在需要用水的时候，水会从下容器中流出，形成稳
定的水压。

三、双容水箱的特点
1. 双容水箱能够有效地解决城市用水不稳定的问题，有利于保护用水
设施的正常运行。

2. 双容水箱的储水容量大，有利于满足一定时间内的用水需求。

3. 双容水箱的水压稳定，不会受到外界因素的影响，有利于用户舒适使用。

四、双容水箱机理建模的作用
1. 帮助人们更好地理解双容水箱的工作原理和特性，提高使用效率和安全性。

2. 为双容水箱的优化设计和改进提供理论支持。

3. 为双容水箱的智能化控制和管理提供理论基础。

综上所述，双容水箱机理建模是对双容水箱的一种理论研究和表达，通过建模可以更好地理解和掌握双容水箱的工作原理和特性，为其优化设计和智能化控制提供理论支持，有利于提高使用效率和安全性。

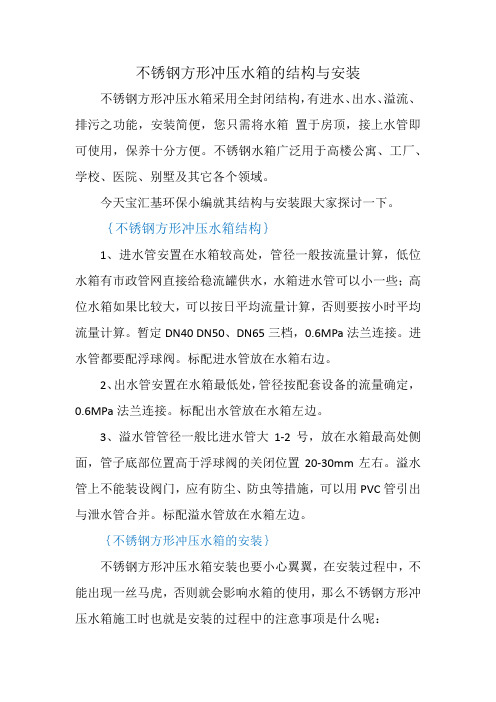

不锈钢方形冲压水箱的结构与安装不锈钢方形冲压水箱采用全封闭结构，有进水、出水、溢流、排污之功能，安装简便，您只需将水箱置于房顶，接上水管即可使用，保养十分方便。

不锈钢水箱广泛用于高楼公寓、工厂、学校、医院、别墅及其它各个领域。

今天宝汇基环保小编就其结构与安装跟大家探讨一下。

｛不锈钢方形冲压水箱结构｝1、进水管安置在水箱较高处，管径一般按流量计算，低位水箱有市政管网直接给稳流罐供水，水箱进水管可以小一些；高位水箱如果比较大，可以按日平均流量计算，否则要按小时平均流量计算。

暂定DN40 DN50、DN65三档，0.6MPa法兰连接。

进水管都要配浮球阀。

标配进水管放在水箱右边。

2、出水管安置在水箱最低处，管径按配套设备的流量确定，0.6MPa法兰连接。

标配出水管放在水箱左边。

3、溢水管管径一般比进水管大1-2号，放在水箱最高处侧面，管子底部位置高于浮球阀的关闭位置20-30mm左右。

溢水管上不能装设阀门，应有防尘、防虫等措施，可以用PVC管引出与泄水管合并。

标配溢水管放在水箱左边。

｛不锈钢方形冲压水箱的安装｝不锈钢方形冲压水箱安装也要小心翼翼，在安装过程中，不能出现一丝马虎，否则就会影响水箱的使用，那么不锈钢方形冲压水箱施工时也就是安装的过程中的注意事项是什么呢：1、现场施工：施工前，请按基础要求安装撑条。

提供施工电源和检查密封用清水。

2、要避免在水箱旁用火：进行焊接作业时，要采取保护措施，不要使火星溅着水箱板。

3、要防止污染物从外部流入水箱内：为保养检查方便及安全，在水箱周围必须留有一定的空间。

4、为防止管子的膨胀、收缩、偏负载及耐震，水箱的进水、出水管必须采用橡胶绕性街头(伸缩接头)，接管的重量应另加支撑，不要作用在水箱上。

5、安装时箱体与墙体之间留出不小于500mm的检修通道，地面与箱底不小于500mm。

6、土建施工时先做好支墩，水箱四周及箱体板块之间的连接缝应该落在支墩上。

不锈钢水箱现在使用的比较多，很多人其实对水箱的内部结构感到好奇，今天我们就来分析不锈钢水箱的结构1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。

厚度根据水箱尺寸、基础、大小、高度来定。

其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。

也可根据水箱实际尺寸进行灵活变动。

厚度以水箱高度来决定。

一般离底部越近。

板材越厚。

一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。

一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。

一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。

扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。

透气孔是防止水箱内部气压膨胀，内部空气流通的作用。

注：透气孔，外部口必须安装防虫网。

防止水源被虫鼠污染。

5.拉筋水箱内部主要结构。

起到支撑和稳固水箱的作用。

拉筋又分为主拉、斜拉、立柱三大类。

一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。

其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。

其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。

斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。

常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。

立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。

一般采用4*4的规格，厚度以顶部板厚为基准。

6.法兰片、丝口法兰片采用水箱同级别的304材质。

用于水箱的进出水与管道的连接。

丝口作用与法兰片相同，还用于安装浮球，液位计等。

膨胀水箱工作原理膨胀水箱是一种用于汽车冷却系统的重要组件，它的作用是帮助维持冷却系统内的压力稳定，并防止冷却液因温度变化而引起的过度膨胀或收缩。

本文将详细介绍膨胀水箱的工作原理，包括其结构、工作原理和优势。

一、膨胀水箱的结构膨胀水箱通常由塑料或金属制成，具有一个密封的容器和一个连接管道。

容器内部分为两个部分，上部是冷却液的储存区域，下部是气体腔室。

连接管道连接着冷却系统和膨胀水箱，使冷却液能够流动进入和流出。

二、膨胀水箱的工作原理膨胀水箱的工作原理基于冷却液的热膨胀性质。

当发动机运转时，冷却液会被泵送到发动机和散热器之间的循环系统中。

随着发动机的运转，冷却液会被加热，并通过散热器散发掉部分热量。

在冷却液被加热后，其体积会因热膨胀而增加。

这时，过量的冷却液会通过连接管道流入膨胀水箱的储存区域。

同时，冷却系统内的压力也会随之增加。

当冷却液的温度下降时，冷却液会收缩，此时膨胀水箱的气体腔室中的压力会推动冷却液回流到冷却系统中。

膨胀水箱通过这种工作原理，能够帮助维持冷却系统内的压力稳定。

当冷却液因温度变化而膨胀时，过量的冷却液会被储存在膨胀水箱中，从而避免了冷却系统过度增压。

当冷却液温度下降时，膨胀水箱会将冷却液重新引入冷却系统，保持系统内的液位稳定。

三、膨胀水箱的优势1. 压力稳定性：膨胀水箱能够有效维持冷却系统内的压力稳定，避免过度增压或减压，保护冷却系统的正常运行。

2. 防止冷却液泄漏：膨胀水箱密封性好，能够有效防止冷却液的泄漏，提高冷却系统的可靠性和安全性。

3. 减少气泡产生：膨胀水箱能够有效减少冷却系统中的气泡产生，提高冷却液的流动性和散热效率。

4. 增加冷却系统容量：膨胀水箱的容积较大，能够增加冷却系统的容量，提供更多的冷却液，有效降低冷却系统的温度。

总结：膨胀水箱是汽车冷却系统中的重要组件，通过其工作原理能够帮助维持冷却系统内的压力稳定，并防止冷却液因温度变化而引起的过度膨胀或收缩。

其结构简单，工作可靠，具有压力稳定性、防漏性、减少气泡产生和增加容量等优势。

不锈钢水箱结实耐用，这取决于它的内部结构，在没有特殊要求的情况下，不锈钢水箱不续包含以下几个部分：底板、侧板、顶板、人孔、扶梯、透气孔、拉筋、法兰片、丝口还有一些其他的小配件。

1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。

厚度根据水箱尺寸、基础、大小、高度来定。

其厚度一般为3.0~1.22.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。

也可根据水箱实际尺寸进行灵活变动。

厚度以水箱高度来决定。

一般离底部越近。

板材越厚。

一般为2.5~1.23.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱zui 薄的。

一般为1.0mm4.人孔、扶梯、透气孔人孔是进入水箱内部检修观察孔。

一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。

扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。

透气孔是防止水箱内部气压膨胀，内部空气流通的作用。

注：透气孔，外部口必须安装防虫网。

防止水源被虫鼠污染。

5.拉筋水箱内部主要结构。

起到支撑和稳固水箱的作用。

拉筋又分为主拉、斜拉、立柱三大类。

一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。

其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。

其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。

斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。

常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。

立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。

一般采用4*4的规格，厚度以顶部板厚为基准。

6.法兰片、丝口法兰片采用水箱同级别的304材质。

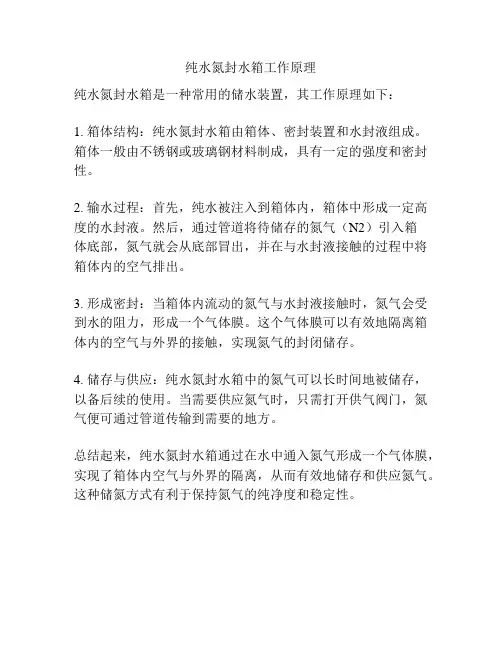

纯水氮封水箱工作原理
纯水氮封水箱是一种常用的储水装置，其工作原理如下：
1. 箱体结构：纯水氮封水箱由箱体、密封装置和水封液组成。

箱体一般由不锈钢或玻璃钢材料制成，具有一定的强度和密封性。

2. 输水过程：首先，纯水被注入到箱体内，箱体中形成一定高度的水封液。

然后，通过管道将待储存的氮气（N2）引入箱
体底部，氮气就会从底部冒出，并在与水封液接触的过程中将箱体内的空气排出。

3. 形成密封：当箱体内流动的氮气与水封液接触时，氮气会受到水的阻力，形成一个气体膜。

这个气体膜可以有效地隔离箱体内的空气与外界的接触，实现氮气的封闭储存。

4. 储存与供应：纯水氮封水箱中的氮气可以长时间地被储存，以备后续的使用。

当需要供应氮气时，只需打开供气阀门，氮气便可通过管道传输到需要的地方。

总结起来，纯水氮封水箱通过在水中通入氮气形成一个气体膜，实现了箱体内空气与外界的隔离，从而有效地储存和供应氮气。

这种储氮方式有利于保持氮气的纯净度和稳定性。

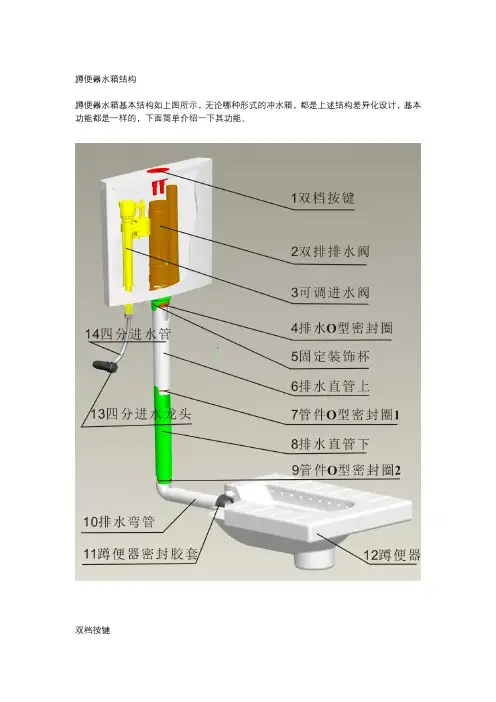

蹲便器水箱结构
蹲便器水箱基本结构如上图所示，无论哪种形式的冲水箱，都是上述结构差异化设计，基本功能都是一样的，下面简单介绍一下其功能。

双档按键
一、双档按键：是为满足节水理念而设计的两种水量冲洗功能，半排用水3升，全排用水量6升，同时按下半排与全排，冲水量3升。

二、双排排水阀：是为实现半排水与全排水两功能而设计，双排排水阀的半排水量可以通过调节半排浮子调节半排水量，一般可以实现的调节量为1到4升。

三、可调进水阀：是一种可以调节进水总量的进水阀，因为进水总量是全排冲水量，所以，配有可调进水阀的蹲便水箱是总冲水量可调水箱。

四、排水O型密封圈：是水箱体与排水阀之间的关建密封，此密封不好会造成水箱漏水，之前此密封用平垫，现在较好的密封是用O型圈密封，可靠性大加强。

五、固定装饰杯：是固定排水阀与装饰排水阀与管件连接的作用。

六、排水管上，排水直管下：是竖直排水管的两条管。

七、管件O型密封圈1与管件O型密封圈2：是竖直管1与竖直管2之间的密封，是排水管路的密封保障，没有此密封问题也不大，有此密封圈，密封有保障。

八、排水弯管：用于连接排水直管与蹲便器的管道。

九、蹲便器密封胶套：用于密封排水弯管与蹲便器之连接，安装时弯管不能穿透此密封套，否则造成冲便无力；
十、蹲便器：是蹲便水箱冲洗效果的一个关键部分，此配件的结构与安装是否科学，决定整套蹲便器水箱冲洗效果；
十一、四分龙头:是通用件，为四分外牙；
十二、四分水管:接头为四分内牙，耐压力10KG/CM2是通用管件,长度度根据实际入水位置确定。
