uvled原理UVLED,全称紫外线发光二极管(Ultraviolet Light Emitting Diode),是一种能够产生紫外线辐射的半导体器件。
它基于发光二极管(LED)的原理,利用特殊材料和结构设计,将电能转化为紫外线能量。
在紫外线应用领域,UVLED具有许多优势,例如高效能、低能耗、长寿命、环保等特点。
UVLED的工作原理主要涉及到能带结构和材料的选择。
在UVLED 中,常用的材料包括氮化镓(GaN)和氮化铟(InN)。
这些材料具有较大的能隙,使得它们能够发射高能量的紫外线。
通过在材料中引入掺杂剂,可以改变材料的导电性质,实现电流的注入和载流子的复合,从而产生紫外线辐射。
UVLED的关键部件是P型和N型半导体材料之间的PN结。
当施加正向电压时,电子从N型区域进入P型区域,而空穴则从P型区域进入N型区域。
在PN结附近,电子和空穴会发生复合,释放出能量。
这些能量以光子的形式发射出来,形成紫外线辐射。
与传统紫外线灯相比,UVLED具有许多优点。
首先,它们具有更高的能量转换效率。
传统紫外线灯使用的是气体放电,能量转换效率较低。
而UVLED则可以将大部分电能转化为紫外线能量,减少了能量的浪费。
其次,UVLED具有更长的使用寿命。
传统紫外线灯的寿命较短,需要经常更换。
而UVLED的寿命可以达到几万小时,减少了维护和更换的频率。
此外,UVLED还具有较小的体积和较低的能耗,使其更加适合各种紫外线应用。
在实际应用中,UVLED有着广泛的用途。
首先,它在紫外线固化领域具有重要作用。
紫外线固化是一种将涂料、油墨等材料快速固化的技术。
传统的紫外线固化系统通常使用汞灯作为光源,而UVLED 则可以替代传统光源,具有更高的能效和更长的寿命。
其次,UVLED还可以用于污水处理、空气净化和杀菌消毒等领域。
紫外线具有较强的杀菌能力,可以有效地杀灭细菌和病毒,保证水和空气的安全。
此外,UVLED还可以用于紫外线检测、光敏材料研究等领域。

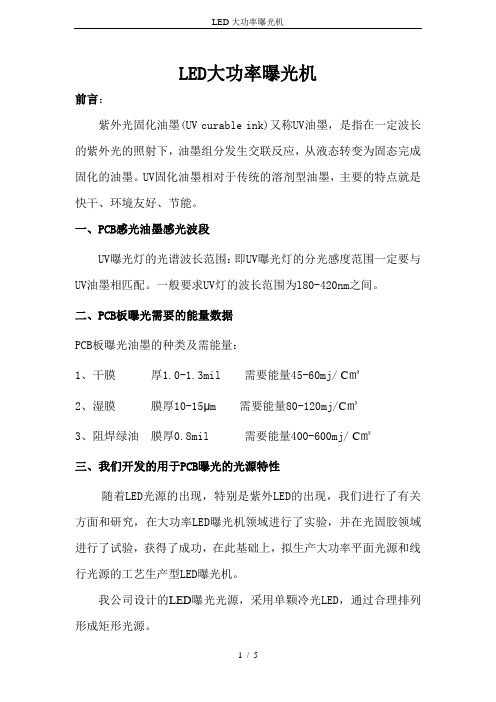

LED大功率曝光机前言:紫外光固化油墨(UV curable ink)又称UV油墨,是指在一定波长的紫外光的照射下,油墨组分发生交联反应,从液态转变为固态完成固化的油墨。
UV固化油墨相对于传统的溶剂型油墨,主要的特点就是快干、环境友好、节能。
一、PCB感光油墨感光波段UV曝光灯的光谱波长范围:即UV曝光灯的分光感度范围一定要与UV油墨相匹配。
一般要求UV灯的波长范围为l80-420nm之间。
二、PCB板曝光需要的能量数据PCB板曝光油墨的种类及需能量:1、干膜厚1.0-1.3mil 需要能量45-60mj/ C㎡2、湿膜膜厚10-15μm 需要能量80-120mj/C㎡3、阻焊绿油膜厚0.8mil 需要能量400-600mj/ C㎡三、我们开发的用于PCB曝光的光源特性随着LED光源的出现,特别是紫外LED的出现,我们进行了有关方面和研究,在大功率LED曝光机领域进行了实验,并在光固胶领域进行了试验,获得了成功,在此基础上,拟生产大功率平面光源和线行光源的工艺生产型LED曝光机。
我公司设计的LED曝光光源,采用单颗冷光LED,通过合理排列形成矩形光源。
通过数据分析在离光源5mm测量光的强度在2000mw/C㎡。
光能量=光的强度×时间四、曝光方式根据前面介绍的各种光固材料所需要的能量看,采用此种光源进行光固,在瞬间就能完成。
因此我们在设计LED曝光机的时候采用扫描式进行曝光。
LED光源离曝光框架与曝光框架平行,曝光框架匀速前进,进行曝光。
曝光框架运动的快慢取决于光固油墨需要光能量的多少。
曝光框架采用电机驱动,运行速度有变频器控制。
传统曝光机采用的是幅面照射方法,即灯源和曝光框架在曝光的时候是静止的。
五、与传统曝光机对比LED曝光机与传统曝光机对比1)灯源使用寿命上进行分析:传统曝光机采用高压汞灯,高压汞灯的使用寿命大约在800小时左右,而LED灯源寿命在30000-50000小时以上。
2)灯源的发光反应速度:传统金属卤素灯属于热阻性发光元件,在开启的过程中大约有5分钟的预热过程。

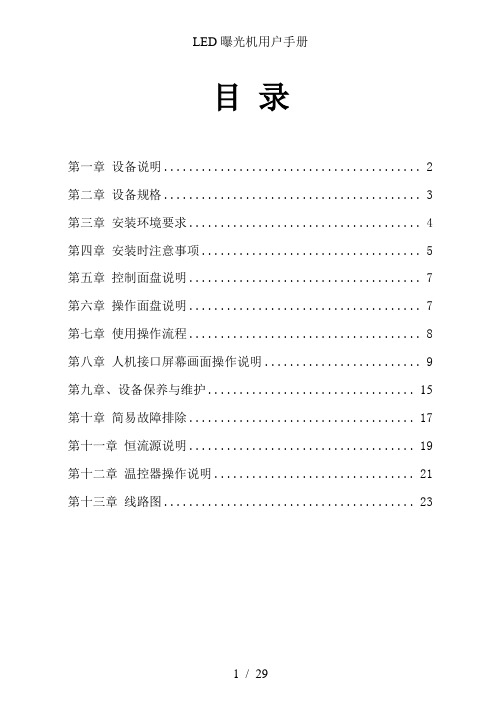

目录第一章设备说明 (2)第二章设备规格 (3)第三章安装环境要求 (4)第四章安装时注意事项 (5)第五章控制面盘说明 (7)第六章操作面盘说明 (7)第七章使用操作流程 (8)第八章人机接口屏幕画面操作说明 (9)第九章、设备保养与维护 (15)第十章简易故障排除 (17)第十一章恒流源说明 (19)第十二章温控器操作说明 (21)第十三章线路图 (23)第一章设备说明1.1、设备用途:本机是为感光印刷电路板做曝光而设计的。
1.2、系统组成:曝光控制、光源、冷却、台面真空及电控系统。
1.3、曝光控制:采用人机界面配合PLC控制,采用数字化设定的操作方式达到更精确的能量控制。
1.4、光源系统:采用进口专用UVLED冷光源(面阵光源)。
1.5、冷却系统:光源冷却采用水冷式。
1.6、真空系统:采用Mylar膜对玻璃配合真空系统之強大吸力,达到紧密贴合之效果。
1.7、保护措施:异常信息警告及显示。
1.8、操作要求:使用本设备之前,请详细阅读本操作与维护手册。

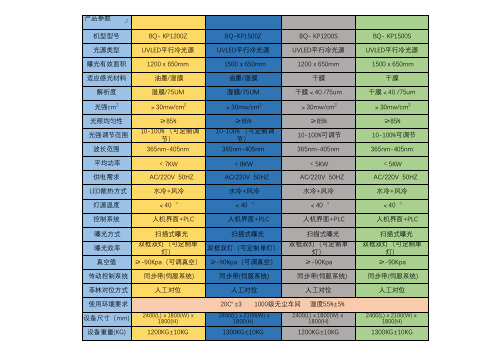

第二章设备规格第三章安装环境要求设备安装前,其安装环境务必按以下要求规范:3.1、为方便设备将来保养及维护,安装设备时机器外围须距离墙面至少保持80cm。
3.2、环境温度要求:20℃±3℃。
3.3、环境湿度要求:50%-60%。
3.4、安装电力要求:AC220V±5% 、50Hz、100A 单相三线制。
必须接安全地线。
3.5、安装冷却水:15℃~20℃。
3.6、外形尺寸(L×W×H) :2400mm×1750mm×1700mm3.7、设备重量:约1000KG3.8、因设备经过长途运输的震动影响,故安装设备前,请先确定设备的机械零件及螺丝、电气连接处及固定螺丝等,务必完好紧固的前提下,再上电运行。
第四章安装时注意事项设备安装时,请务必注意以下事项:4.1、设备应交专业技术人员(电气技术员)负责安装与开通。
UV LED特点1. 冷光源,无热辐射,适用于热敏材料的粘接2. 即开机关,无需预热,照射强度可达8000mW/c㎡以上3. 外形小巧,使得设备能轻而易举的整合到全自动生产线和设备中4. UV LED无红外辐射、无有害气体产生,符合ROHS标准。
相对传统汞灯更安全、更环保5.寿命达20000小时以上,可大幅削减运行成本和维护工时6.连接线为耐弯曲电缆,随意安装在可动部,满足反复移动的需要3.UV LED面光源:光源为平面,光源面积可定制,应用较为普遍。
何谓UV 紫光?各波段紫光有何作用?UV紫光是波长比可见光短、比X射线长的电磁波,UV的含义就是Ultra Violet,紫光是可见光之中波长最短的光,一些波段的紫光常常被称为“黑光”,因为这些波段的光对人眼来说是不可见的。
从对人的健康和环境影响的角度来区分的话,可以把UV紫光按波长分为3个等级:1)UVA(315~400nm),也称为长波紫光或者“黑光”。
2)UVB(280~315nm),也称为中波紫光。
3)UVC(200~280nm),也称为短波紫光或者杀菌紫光。
太阳光中包含UV A、UVB、UVC三个波段的紫外光,但由于空气中臭氧层的吸收,达到地面的紫外光中99%是在UV A波段的。
UV LED 分类不同的应用领域需要不同尺寸的UV LED光源,一般可分为UV LED点光源、UV LED 线光源和UV LED面光源,就光强度而言,三者依次递减。
1.UV LED点光源:分为UV LED风扇式点光源和UV LED笔式点光源,光斑直径可分为3mm 4mm 6mm 8mm和12mm。
UV紫光用于皮肤治疗的效果可用于:牛皮癣、过敏症、湿疹、黄疸以及其他的皮肤病光线疗法是一种临床的用光来进行治疗的方法,在不同的光谱中,特别是UV光已经作为一种有效而普遍的光源来治疗一系列的疾病,包括:佝偻病、牛皮癣、过敏症、湿疹、黄疸等在光线疗法的过程中,病人的皮肤或者受损坏的部分根据实际情况用不同的波长紫光来照射,大部分的波长是在UV A(315nm~410nm)或者UVB(280nm~315nm)的范围,在使用过程中,UV光可以促进皮肤细胞的生物反应从而抑制细胞过快的生长并且杀死皮肤中的T细胞UV光辐射的好处之一是可以刺激维他命D的产生,维他命D在促进骨骼生长和钙、磷的吸收、免疫功能和血液细胞的组成方面有着非常重要的作用,维他命D是由于皮肤暴露在阳光下和太阳光中的紫光特别是UVB波段的紫光发生反应而产生的,人身体内的维他命D 可以通过事务或者UV光对皮肤的照射来获得。
uvled曝光机工作原理
《UVLED曝光机工作原理》
UVLED曝光机是一种用于印刷行业的设备,其主要工作原理是利用UVLED光源对印刷材料进行曝光,以固化印刷油墨或涂料。
UVLED曝光机通常包括曝光台和UVLED灯组成。
在工作时,印刷材料被置于曝光台上,然后UVLED灯被打开,发出紫外光。
这些紫外光穿过光阻膜或印版,将其暴露在光下。
光敏材料在受到紫外光照射后,会产生化学反应,使得印刷油墨或涂料的固化速度大大加快,从而实现快速固化的效果。
这种UVLED曝光机的工作原理具有诸多优势。
首先,UVLED灯的能耗低,寿命长,因此可以节约能源和维护成本。
其次,UVLED灯发出的紫外光波长短,能量高,对印刷材料的曝光效果更好,固化速度更快。
此外,UVLED光源不含汞等有害物质,对环境更加友好,符合绿色印刷的要求。
总的来说,UVLED曝光机通过利用UVLED灯源对印刷材料进行紫外光曝光,从而实现高效固化印刷油墨或涂料的工作原理,其独特优势也使其成为了印刷行业中备受青睐的设备之一。
