DR技术参数及要求DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。
它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。
1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。
通常以线对线对比度或点对点分辨率表示。
高分辨率有助于更准确地识别小的病灶或病变。
2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。
灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。
3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。
较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。
4.噪声：DR技术的噪声是指图像中的随机变化。
较低的噪声有助于提高图像的质量和可读性。
5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。
要求曝光剂量尽可能低，以减少患者的辐射风险。
6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。
快速的成像速度可以提高工作效率，减少患者的不适感。
7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。
除了以上技术参数，DR技术还有一些其他的要求：1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。
2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。
3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。
4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。
总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。
此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。
这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。
DR技术参数表DR技术参数表一、基本性能要求1.设备为数字化成像系统，一机多用型设备，能完成全身各部位、各体位、各角度的拍片检查。
*2. 进口品牌，机架结构为落地式双立柱（非镰刀臂或U型臂）；需提供整机（非拼装机型）产品注册证及证明文件。
二、主要配件技术参数和要求（一）X线球管1. 集点：小集点≦0.6mm 、大焦点≧1.2mm2. 最大毫安数：≧630mA（at70KV）*3. 阳极热容量：≧300KHU4. 缩光器调节方式：手动或电动5. 球管架绕垂直轴旋转：≧-90°/＋180°（二）高压发生器1. 输出功率：≧50kw2. 具有自动曝光功能及手动调节设置功能*3. 高频逆变频率：≧210KHz（三）无线可移动探测器1. 材料组成：非晶硅，尺寸：≧35 X 43cm 。
*2. 像素尺寸≦140微米，像素矩阵≧2400 X 3000，像素灰阶≧16 bits 。
3. 冷却方式：自然冷却（四）胸片架1. 3视野电离室自动曝光系统2. 高质量滤线栅，栅密度44lp／cm，栅比10：1，栅焦距f＝140cm 。
3. 胸片架两侧具备扶手，便于摆位，可上下移动范围≧135cm ，探测器托盘可选择左手侧或右手侧位。
（五）固定式检查诊断床1. 碳纤维床面，X线穿透率高、无伪影。
*2. 床体高度：≤65cm，床面尺寸≧200cm x75cm ，浮动床面移动范围：纵向≧士43cm、横向≧±11cm 。
3. 3视野电离室自动曝光系统，高质量滤线栅，栅密度43lp／cm，栅比12：1 ，栅焦距f＝105cm 。
4. 最大承重≧200kg ，X线球管与平板具备联动功能。
（六）图像采工作站1. 专用数字化图象处理工作站， windows操作系统。
*2. 高清监视器≧19英寸，硬盘存储≧500G ,内存≧8G,图像存储灰阶≧16bits 。
3. 配备动态范围扩展软件，配备自动图象范围探测,修整功能。
直接数字化X线成像系统(DR采购项目技术参数汇总
1.分辨率：数字化X线成像系统的分辨率应足够高，能够清晰显示病变和解剖结构。
常见的数字化X线成像系统分辨率为2-3线对/毫米。
2.感光度：系统的感光度应足够高，能够减少辐射剂量和曝光时间，同时保证图像的质量。
一般情况下，数字化X线成像系统的感光度应达到至少2000ASA。
3.动态范围：系统的动态范围应足够宽，能够显示明暗对比差异较大的区域，同时避免过曝和欠曝。
数字化X线成像系统的动态范围一般应达到12位以上。
4.快速成像：系统应具备快速成像功能，能够在短时间内获取高质量的图像。
一般来说，数字化X线成像系统的成像速度应达到每秒30帧以上。
5.自动化功能：系统应具备自动化功能，能够根据不同的检查要求和患者体型自动调节曝光参数和成像参数，提高工作效率和减少操作失误。
6.数据存储和传输：系统应能够将获取的图像数据进行存储和传输，便于医生进行远程诊断和病例管理。
数字化X线成像系统的数据存储和传输方式一般为DICOM。
7.辐射剂量控制：系统应具备辐射剂量控制功能，能够根据患者的体型和检查要求进行辐射剂量的优化和控制，尽量减少对患者的辐射损伤。
8.操作界面：系统的操作界面应简单直观，易于操作和学习。
同时，应具备图像处理和测量功能，方便医生进行图像分析和诊断。
9.安全性能：系统应具备良好的安全性能，包括防护措施和报警功能，确保操作人员和患者的安全。
10.保修和售后服务：供应商应提供合理的保修期和售后服务，包括
设备维修、技术支持和培训等。
（二）超声诊断系统（1套）技术规格要求1、设备要求及用途：全身应用高端彩色多普勒超声诊断系统为2016年以后投放市场最新机型，以首次注册证时间为准。
主要用于：腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、经颅、急诊等全身应用。
2、显示器：≥18寸超高分辨率彩色液晶显示器。
显示器支架臂可自由旋转，全方位可调；监视器可通过触摸屏调节并控制背光夜景系统的亮度。
*3、配置≥10英寸高分辨率彩色多点触摸控制屏。
*4、系统发射与接收通道数≥ 114000；动态范围≥245db。
5、操作面板可升降、左右旋转（提供证明图片并加盖厂家公章）。
*6、探头：主机标配≥4个已激活可互换通用探头接口,探头标准配置三个（规格任选）。
7、四维探头（选配）8、探头规格：*8.1腹部电子凸阵：超声频率：1-8MHZ。
（附图）8.2小器官高频：超声频率：5－13MHZ。
*8.3阴道/直肠两用探头：超声频率：3－9MHZ，扫描角度≥189度(选配)。
（附图）8.4主机支持曲棍球高频探头和穿刺探头（提供彩页证明）8.5性能：超宽频带变频探头，探头在二维中心频率≥5种，谐波中心频率≥5种；多普勒频率可最大选择≥3种；中心频率的变频在屏幕上可视可调。
8.6类型：电子相控阵，电子凸阵，电子线阵。
8.7探头频率工作范围：1-18Mhz。
8.8阵元：线阵探头有效阵元数≥256阵元；凸阵探头有效阵元数≥256阵元。
8.9 B/D兼用：相控阵B/PWD及B/CWD；线阵：B/PWD；凸阵：B/PWD。
9、全数字化超声平台，全数字多路波束形成器，具备动态可变孔径，A/D≥16bit。
10、二维灰阶成像单元及M型显像单元。
11、彩色多普勒血流成像。
12、频谱多普勒（脉冲波及连续波）显示及分析单元。
13、实时自动多普勒包络测量功能。
（ADM）*14、原始数据采集、存储功能，影像冻结或（和）存储后，均可实现影像再优化、测量、报告及存储功能。
（选配）15、二维图像储存后可进行包括灰阶、增益、伪彩、对比度、TGC、动态范围等多种参数调节。

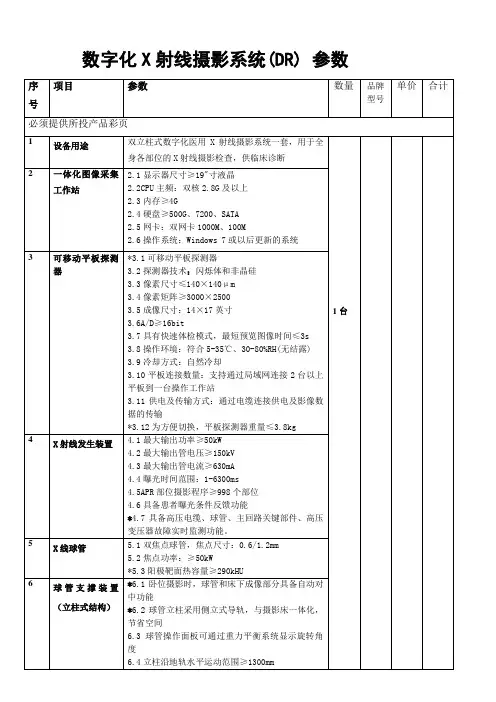

数字摄影系统(DR)技术参数一、直接数字成像探测器：▲1.1探测器材料:非晶硅整板探测器▲1.2探测器尺寸：17”×17”1.3探测器像素：900万像素1.4像素矩阵：3K×3K▲1.5像素间距：小于140um1.6成像时间≤5s1.7极限分辨率≥3.6lp/mm二、高频高压发生装置:2.1功率：50kW2.2摄影kV：40-150kV2.3摄影mA：25-610mA2.4.mAs≥500mAs2.5具有故障自诊断功能，支持AEC、APR自动曝光▲2.6 具备曝光参数单元化菜单，直接通过采集软件调节曝光参数，无需单独曝光控制台操作▲2.7医生在控制室和检查室均可进行高压发生器的摄影部位和曝光条件操作，提供照片或相关证明文件。
▲2.8发生器参数状态可与采集图像集成显示三、Ｘ线管组件：(原装进口)3.1焦点尺寸：0.6mm／1.2mm3.2焦点功率：22／54kW3.3阳极热容量≥230kHU3.4阳极靶角：12°四、全身电动多功能摄影架系统▲4.1管球的支撑架结构：天轨悬吊式,一字型天轨。
▲4.2悬吊架采用触摸液晶屏控制。
4.2.1 液晶屏可显示并可选择曝光的mA，kV及时间；4.2.2 液晶屏可显示并可选择病人4种体型（胖、中、瘦、小孩）；4.2.3 液晶屏可显示并可选择3种电离室视野。
4.3．管球沿吊架水平运动，并可上下运动4.4 探测器沿立柱上下运动，电动控制，管球自动跟踪；可自动进行立/卧位转换4.5可投照体位：立位、水平卧位及斜投照。
4.6 X管球吊架运动范围：移动行程≥2200mm，沿天轨水平方向运动，4.7 X管球运动范围：垂直移动行程≥1200mm，机头旋转-110°~+110°。
4.8探测器运动范围：垂直移动行程≥1200mm4.9探测器旋转范围：旋转角度0°～+90°，任意角度可调。
4.10立位胶片距SID：300~2200mm4.11卧位胶片距SID：600～1100mm4.12患者床面可浮动运动：床面纵向移动范围≥800mm，横向移动范围≥120mm。
7解读数字化X线摄影系统部分参数和指标数字化X线摄影系统(DR)是一种先进的医疗设备，用于获取高分辨率
的X线图像，用于诊断和治疗目的。
以下是该系统的一些参数和指标的解读：
1.像素大小：像素大小是指在X线图像中每个像素的物理大小。
较小
的像素大小可以提供更高的图像分辨率，即更清晰和详细的图像。
2.分辨率：分辨率指系统能够区分的最小细节大小。
数字化X线摄影
系统的分辨率决定了它能够检测和显示多少细微结构。
较高的分辨率意味
着系统可以显示更小的细节。
3.曝光时间：曝光时间是指X射线在病人身上的照射时间。
较短的曝
光时间可以减少病人接受X射线辐射的时间，并降低辐射剂量。
4.动态范围：动态范围是指系统能够捕捉的亮度级别范围。
较大的动
态范围意味着系统可以同时显示较暗和较亮的区域，从而提供更丰富的图
像信息。
5.灵敏度：灵敏度是指系统能够检测到的辐射信号强度。
较高的灵敏
度意味着系统可以接收和放大较弱的信号，从而提供更清晰的图像。
6.图像处理技术：数字化X线摄影系统通常具有先进的图像处理技术，例如噪声抑制、增强对比度和边缘增强等。
这些技术可以进一步优化图像
质量，提供更准确的诊断信息。
了解这些参数和指标可以帮助医疗专业人员选择合适的数字化X线摄
影系统，以及根据特定的临床需求进行优化和调整。

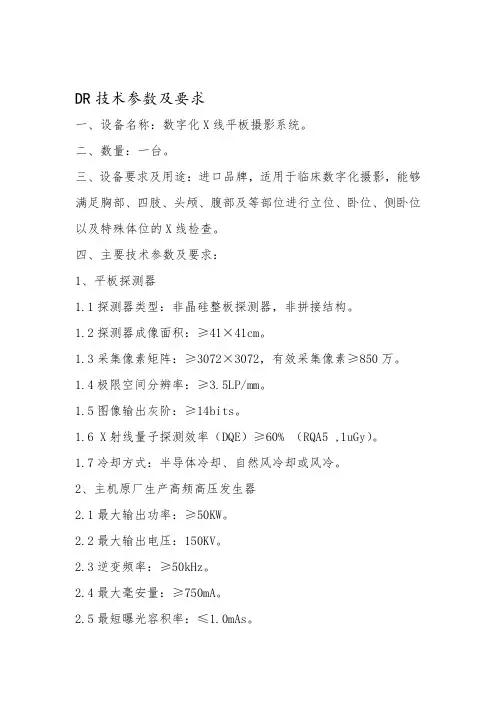

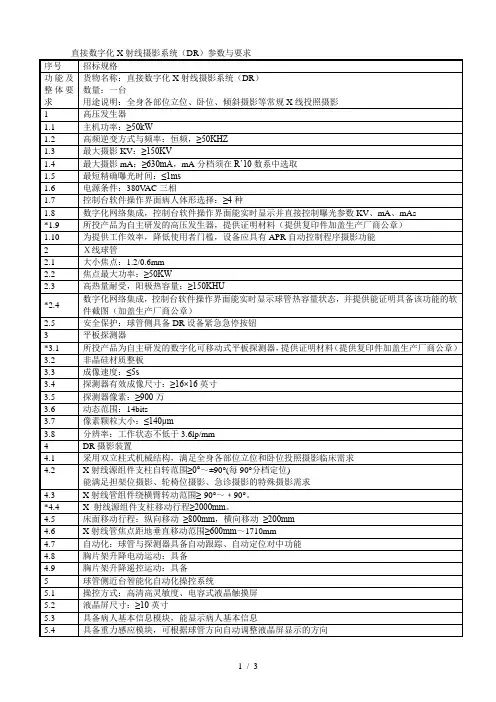

DR技术参数及要求一、设备名称：数字化X线平板摄影系统。
二、数量：一台。
三、设备要求及用途：进口品牌，适用于临床数字化摄影，能够满足胸部、四肢、头颅、腹部及等部位进行立位、卧位、侧卧位以及特殊体位的X线检查。
四、主要技术参数及要求：1、平板探测器1.1探测器类型：非晶硅整板探测器，非拼接结构。
1.2探测器成像面积：≥41×41cm。
1.3采集像素矩阵：≥3072×3072，有效采集像素≥850万。
1.4极限空间分辨率：≥3.5LP/mm。
1.5图像输出灰阶：≥14bits。
1.6 X射线量子探测效率（DQE）≥60% （RQA5 ,1uGy）。
1.7冷却方式：半导体冷却、自然风冷却或风冷。
2、主机原厂生产高频高压发生器2.1最大输出功率：≥50KW。
2.2最大输出电压：150KV。
2.3逆变频率：≥50kHz。
2.4最大毫安量：≥750mA。
2.5最短曝光容积率：≤1.0mAs。
3、落地式电动多功能机架3.1满足立位胸片、俯卧位、腰椎正侧位以及其他复杂体位的拍片需要。
3.2平衡臂垂直电动升降范围：≥125cm。
3.3 SID电动控制，SID范围：1000—1800mm。
3.4臂旋转范围：-30°— +120°。
°。
+30—°-30探测器电动旋转范围：3.5．3.6具备一键定位功能。
3.7 X线球管和探测器可以旋转以满足特殊角度摄影的需要。
3.8具备彩色显示触摸操作中文界面，具有显示、调整X射线摄影条件；焦点选择；机架位置状态显示；控制机架运动等功能。
3.9 具备机架非接触式（如红外线）自动防碰撞系统。
4、X线球管4.1双焦点：焦点规格≤0.6mm/1.2mm。
4.2焦点最大功率：≥20/60KW。
4.3阳极热容量：≥300kHU。
4.4阳极转速：≥7000转/min。
4.5球管最高管电压：150KV。
4.6最大管电流：≥630mA。
5、滤线栅及限束器5.1具备可更换滤线栅装置，用户可根据需求快速更换滤线栅。
1：栅密度和栅比值是越大越好吗？本人接触到全国各地很多DR标书，其中发现一个奇怪问题: 标书中要求栅密度和栅比值是越大越好,笔者认为:这可能是受个别厂家的宣传和误导的结果。
其实大家都知道滤线栅有两种类型：一种是活动滤线栅；另一种是固定滤线栅。
在表1中列出几个主要影像厂家栅密度和栅比值，但我们从中看到两个现象，第一各厂家栅密度和栅比值是不一样的，第二活动滤线栅的栅密度值约是固定滤线栅的1/2。
表1厂家PHILIPS GE SIEMENS类别活动固定固定栅密度N N:36 N:78 N:80栅比R12 R12 R15R有生产影像设备能力的厂家在确认各自的栅密度和栅比值的同时，一般遵从如下三点：第一是考虑成本，来确定是采用活动滤线栅还是固定滤线栅。
第二为获得优质图像、保证噪声小，就要滤散乱射线使其理想值近似为零,，第三在前两点基础上，曝光剂量还要尽可能小。
各厂家的栅密度和栅比值一旦确定，此栅密度和栅比值对该厂家来讲是最佳的。
所以引出一最新的概念：栅密度最佳值和栅比最佳值。
也就是说表1中的栅密度和栅比值对各厂家来说是最佳的。
有些同行错误认为栅密度和栅比值是越大越好,滤散乱射线效果会更好。
忽略了栅密度值和栅比值越大，同时把有用的射线信号也滤掉了这一事实，导致平板探测器接收的射线信号少，导致图像差，弥补办法加大曝光剂量。
所以笔者认为：在栅密度和栅比值最佳值的相互比较中，栅密度和栅比值最佳值应越小越好。
2：平板探测器平板探测器主要分非晶硅平板探测器和非晶硒平板探测器两种,后者由于本身技术问题已不被主要医学影像厂家使用,现在可以说非晶硅平板探测器已成为主流。
目前，常见非晶硅平板探测器有三种:一是TRiXELL非晶硅平板探测器;二是GE的EG & G非晶硅平板探测器;三是日本佳能的氧化钆/非晶硅平板探测器。
但在近一年，生产平板探测器的厂家也不仅限上述三家，Carestream（原KODAK）也推出DRX-1无线平板探测器，它外观很像暗盒，14 X 17CM的尺寸，重量只有8.5磅；Viztek均推出无线的X线平板探测器。
从功能上各厂家相继推出便携式的、动态的、扩展功能的X线平板探测器。
3：TRiXELL Pixium 4600非晶硅平板探测器最高象素矩阵是900万有些厂家在其DR产品宣传材料中介绍其采用的平板探测器参数写有980万像素、象素矩阵：3121 X 3121字样。
笔者在其DATASHEET中看到他们也是采用TRIXELL Pixium 4600平板探测器，并写象素矩阵：3001 X 3001字样。
这种不真实地宣传，要小心。
4：DQE光子的撲获效率在DR选择中，往往会听到某厂家大力宣传DQE值高低，甚至将其称之为是影像的金标准，这也太故弄玄虚。
DQE理解为光子的撲获效率。
其实DQE值高低与平板的材质有关,更主要与平板的象素点大小有关, 与象素点的大小成正比，象素点愈大DQE值也就愈大。
我理解DQE值高低只是影响曝光剂量大小因素之一。
5：能量减影“能量减影”是采用高千伏和低千伏曝光条件分别对同一部位进行曝光，得到低密度和高密度的影像。
目前主要应用在胸部，以解决平片上肋骨对部分肺组织的遮挡这个缺陷。
目前只有GE DR能完成此项功能，但估计在2009年上半年就有些影像厂家使用TRIXELL Pixium 4343 R平板就也能实现“能量减影”了。
6：整板和拼接板整板好还是拼接板好，在选择DR时是经常遇到的问题。
GE的EG & G非晶硅平板探测器（简称GE板）和日本佳能的氧化钆/非晶硅平板探测器（简称佳能板）是整板，而TRiXELL非晶硅平板探测器（简称TRiXELL板）是拼接板。
整板的厂家在宣传时把拼接板贬低的一无是处，把整板吹捧的非常高。
但在现实中，你会发现使用TRiXELL板的除PHILIPS和SIEMENS使用外，锐珂医疗（原KODAK）公司由过去使用的非晶硒平板探测器现改为使用TRiXELL板、日本东芝由过去使用的是日本佳能板现日本东芝在其新推出的双板DR RADREX-I也改为使用TRiXELL 板、意大利GMM、中国的迈瑞和安科也均用TRiXELL板。
可见，虽然TRiXELL板是拼接板，但仍被世界各大主流厂家所采用。
而使用GE板的除GE公司外，找不到第二个影像厂家。
日本佳能板除日本的佳能、日立、岛津和东芝部分产品外，SIEMENS的一款“会跑”的DR也用日本佳能板。
所以在选择DR时我们不要被整板、拼接板谁好谁坏去困扰。
7：平板探测器的灰阶深度和A/D这是两个不同的参数，灰阶深度关系到图像的密度分辨率的好坏，反映图像的层次感是否丰富，所以他是一非常重要的参数。
GE的EG & G非晶硅平板探测器和TRiXELL非晶硅平板探测器的灰阶深度均是14Bit。
而日本佳能板的灰阶深度是12 Bit。
A/D是模数转换。
有些使用日本佳能板的厂家有意将二者混淆在一起。
在选购时要加小心。
8：硬盘的分类在选择DR时我们过多关注硬盘容量大小，很少关注厂家提供的硬盘是哪一类的。
其实硬盘从接口上可分为IDE、SCSI、SATA和光纤通道四种。
IDE接口硬盘多用于家用产品中，也部分应用于服务器，SCSI接口的硬盘则主要应用于服务器市场，而光纤通道只在高端服务器上，价格昂贵。
SATA是种新生的硬盘接口类型，还正出于市场普及阶段，在家用市场中有着广泛的前景。
目前GE和PHILIPS多用SCSI硬盘。
SCSI硬盘特点：具有应用范围广、多任务、带宽大、CPU占用率低，以及热插拔等优点。
而其他厂家使用IDE硬盘（SCSI硬盘在价格上要比IDE 硬盘贵）。
在厂家送来的资料中如何一眼就能识别出这是SCSI硬盘还是IDE硬盘，这有一简单识别办法：IDE硬盘容量是整数20GB、40GB、80GB……。
而SCSI 硬盘容量不是整数36、73和147GB……。
所以在选责DR时，即要考虑硬盘容量又要看硬盘的类型。
9：计算机系统：在DR厂家中，除PHILIPS公司使用SUN工作站外，其他厂家均使用PC机。
在操作系统方面，GE使用LINUX操作系统，PHILIPS使用UNIX操作系统，其他厂家使用Windows操作系统。
对电脑稍有了解的人都明白，SUN工作站在性能上好于PC机，在操作系统上LINUX、UNIX的稳定性和高处理能力要优于比Windows操作系统。
10：硬盘能存储图像多少对此问题，我们除要知道硬盘容量外，还要了解各个厂家所使用的平板象素矩阵是多少。
也就是说平板的象素矩阵决定着每幅图像所占硬盘空间的大小，例如PHILIPS、SIEMENS使用的平板象素矩阵是900万，其每幅图像所占硬盘空间是18M，而GE使用的平板象素矩阵是400万，其每幅图像所占硬盘空间是8M。
所以同一硬盘容量存储的图像数目是不一样的。
11：浏览时间有的厂家宣传其浏览时间是3秒，有的厂家其浏览时间是5-6秒。
其实浏览时间快慢除与计算机系统速度快慢有关，更主要与信息量（平板象素矩阵）大小有关，象素矩阵愈高，信息量愈大，浏览时间就愈慢。
12：管球热容量、管球焦点功率和管球散热率在选择DR时，我们多数人只关注管球热容量大小，很少有人去询问管球焦点功率和管球散热率。
其实这三个参数是综合评估管球好坏的标准。
对于管球热容量，大家不约而同都认为是越大越好，尤其是病人流通量大的医院特别希望管球热容量大一些，这是对的。
但有两点我们很少去考虑：第一拍片时曝光剂量有多大，产生的热量有多大（曝光剂量大在阳极靶面上产生的热量也大）；第二管球散热率有多大；如果拍片时曝光剂量小，管球散热率又较大，用热容量小的管球又有何不可。
反之拍片时曝光剂量大，管球散热率又不好，就是使用大热容量管球也可出现因管球过热而出现死机。
所以我们应客观地、综合地评价管球热容量大小。
选择标准：只要满足医院临床需求就行。
管球焦点功率是一非常重要的参数，管球焦点功率越大意味着发射电子流能力越强。
有的厂家管球热容量很大但管球焦点功率较小，所以此管球也不是最佳的。
13．什么是衡量DR的金标准我们多数人认为图像质量是第一的，图像质量好坏是衡量DR的金标准，其实这是不对的。
DR是由X线高压发生器、X线球管、滤线器、平板探测器、图像后处理系统等组成。
从木桶原理中得知：木桶的盛水量取决于组成木桶最短的那片木板。
也就是说上述每个环节质量优劣，都会直接影响图像质量，影响整机性能好坏，影响曝光剂量大小。
笔者认为DR的金标准是图像质量好，曝光剂量还要小，14．曝光剂量大小图像好，曝光剂量还小，这是医学影像厂家追求的目标，也是医学影像界中实现“绿色检查”的手段。
目前国内外DR厂家约有二十余家，但有些厂家的DR使用的曝光剂量比其他厂家的DR要高30倍。
耶鲁大学医疗中心做一统计：“女士做胸部X线照射检查，患乳腺癌的可能性与X线照射检查频率和射线剂量成正比”。
“妇女怀孕期间若因疾病或其他原因进行过腹部X线照射，则其子女日后发生白血病的可能性要增高近10倍”。
国外在给病人拍片时，多在病人的生殖部位放一防护铅裙，避免无故的受射线损伤。
所以在选择DR时，曝光剂量大小应作为重要参数之一。
尤其在考察DR时，不仅看图像好坏、工作流程、机械结构、了解售后服务等，还要将曝光剂量大小作为重点考察项目之一。
