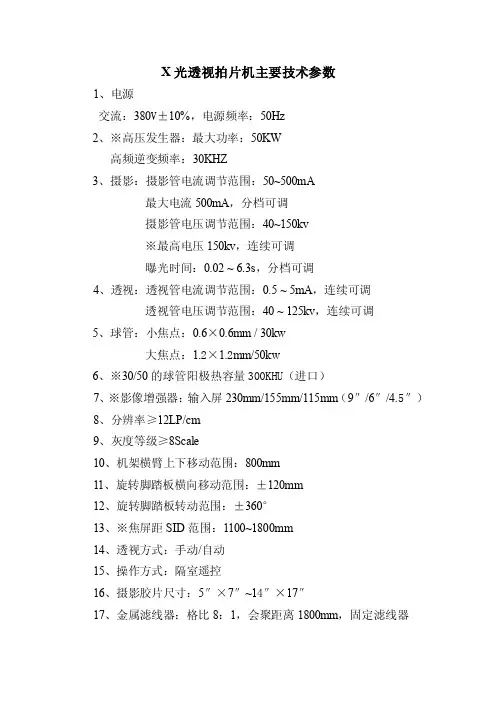

X光透视拍片机主要技术参数
1、电源
交流：380V±10%，电源频率：50Hz
2、※高压发生器：最大功率：50KW
高频逆变频率：30KHZ
3、摄影：摄影管电流调节范围：50~500mA
最大电流500mA，分档可调
摄影管电压调节范围：40~150kv
※最高电压150kv，连续可调
曝光时间：0.02 ~ 6.3s，分档可调
4、透视：透视管电流调节范围：0.5 ~ 5mA，连续可调
透视管电压调节范围：40 ~ 125kv，连续可调
5、球管：小焦点：0.6×0.6mm / 30kw
大焦点：1.2×1.2mm/50kw
6、※30/50的球管阳极热容量300KHU（进口）
7、※影像增强器：输入屏230mm/155mm/115mm（9″/6″/4.5″）
8、分辨率≥12LP/cm
9、灰度等级≥8Scale
10、机架横臂上下移动范围：800mm
11、旋转脚踏板横向移动范围：±120mm
12、旋转脚踏板转动范围：±360°
13、※焦屏距SID范围：1100~1800mm
14、透视方式：手动/自动
15、操作方式：隔室遥控
16、摄影胶片尺寸：5″×7″~14″×17″
17、金属滤线器：格比8：1，会聚距离1800mm，固定滤线器
配置清单
1、高频高压发生器1台
2、摄影、透视一体化立柱1台
3、控制台1台
4、X射线管1个
5、影像增强器1个
6、CCD电视摄像机系统1套
7、限束器1个
8、高压电缆2根
9、高清晰灰度监视器1台
10、对讲系统1套。

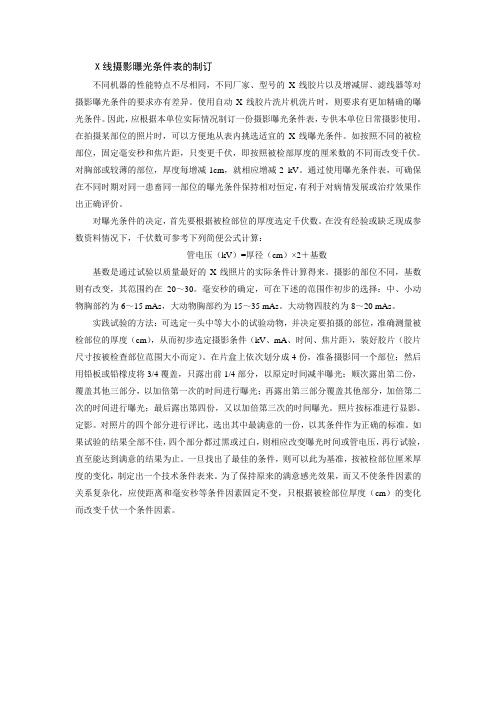

X线摄影曝光条件表的制订不同机器的性能特点不尽相同，不同厂家、型号的X线胶片以及增减屏、滤线器等对摄影曝光条件的要求亦有差异。
使用自动X线胶片洗片机洗片时，则要求有更加精确的曝光条件。
因此，应根据本单位实际情况制订一份摄影曝光条件表，专供本单位日常摄影使用。
在拍摄某部位的照片时，可以方便地从表内挑选适宜的X线曝光条件。
如按照不同的被检部位，固定毫安秒和焦片距，只变更千伏，即按照被检部厚度的厘米数的不同而改变千伏。
对胸部或较薄的部位，厚度每增减1cm，就相应增减2 kV。
通过使用曝光条件表，可确保在不同时期对同一患畜同一部位的曝光条件保持相对恒定，有利于对病情发展或治疗效果作出正确评价。
对曝光条件的决定，首先要根据被检部位的厚度选定千伏数。
在没有经验或缺乏现成参数资料情况下，千伏数可参考下列简便公式计算：管电压（kV）=厚径（cm）×2＋基数基数是通过试验以质量最好的X线照片的实际条件计算得来。
摄影的部位不同，基数则有改变，其范围约在20～30。
毫安秒的确定，可在下述的范围作初步的选择：中、小动物胸部约为6～15 mAs，大动物胸部约为15～35 mAs。
大动物四肢约为8～20 mAs。
实践试验的方法：可选定一头中等大小的试验动物，并决定要拍摄的部位，准确测量被检部位的厚度（cm），从而初步选定摄影条件（kV、mA、时间、焦片距），装好胶片（胶片尺寸按被检查部位范围大小而定）。
在片盒上依次划分成4份，准备摄影同一个部位；然后用铅板或铅橡皮将3/4覆盖，只露出前1/4部分，以原定时间减半曝光；顺次露出第二份，覆盖其他三部分，以加倍第一次的时间进行曝光；再露出第三部分覆盖其他部分，加倍第二次的时间进行曝光；最后露出第四份，又以加倍第三次的时间曝光。
照片按标准进行显影、定影。
对照片的四个部分进行评比，选出其中最满意的一份，以其条件作为正确的标准。
如果试验的结果全部不佳，四个部分都过黑或过白，则相应改变曝光时间或管电压，再行试验，直至能达到满意的结果为止。

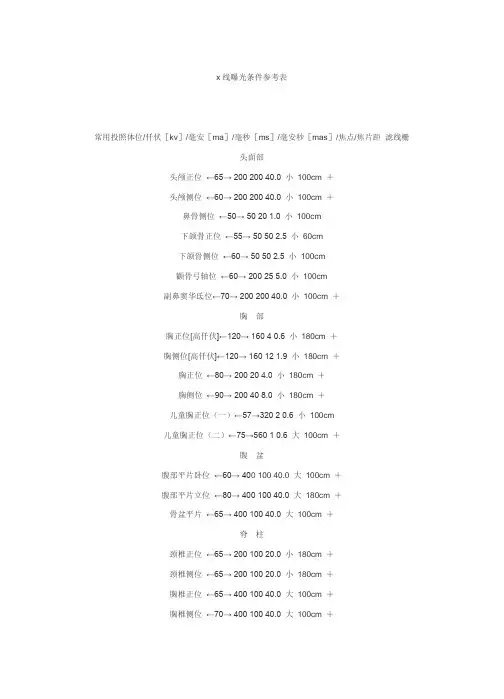

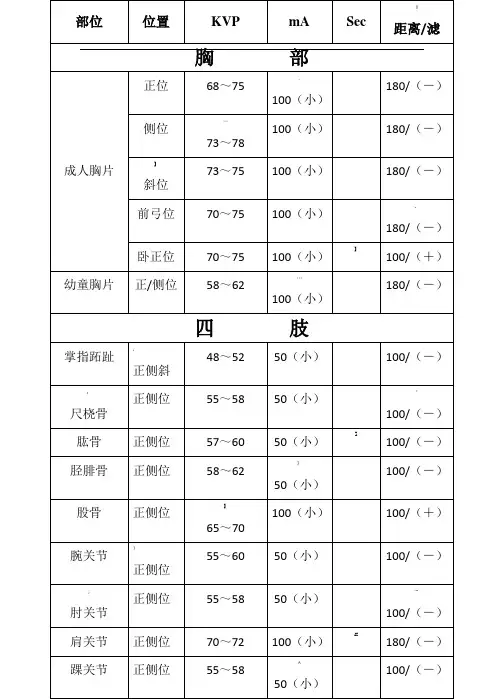

X线曝光条件参考表
――KD－400mA
'
X线曝光条件参考表
――KD－400mA
X线曝光条件参考表
――KD－400mA
二○○四年十一月十二日制订
从此条件表里可以看出，他们所用的是高速屏。
在四肢部位所用条件是低毫安，长时间，这样照片反差大，看骨骼较适宜。
但照鼻骨因距离较远，条件较大。
我认为，距离在一米即可，条件就会大大减少，鼻骨也会因适当放大而更易诊断，不知对否。
这张表格是鄙人设计的，使用的是“T”颗粒感绿片，国产KD400西南厂机器，球管焦点* 和* mm，自动洗片机冲洗处理。
条件表充分考虑了焦－片距、肢－片距及焦点大小堆影像清晰度的影像，病人自主和不自主的运动，以及球管所耐受的容量压力。
比如：小儿摄片，尽量使用小时间，大mA；躯体部分的摄片就需要大焦点和大的mAS，适当降低KV，以提高对比度；象鼻骨侧位，我们使用的是站立摄片，片子放于一侧，这样鼻骨与胶片之间的距离（即肢－片距）本身比较大，图像放大模糊明显，所以采用长焦－片距（180cm）就是为了提高影像的清晰度。
如果使用微焦点（*以下的），可能就不需要这么长的焦－片距了。
以上意见仅供参考。
但需要根据你们CR的参数设置情况，作些适当的调整。

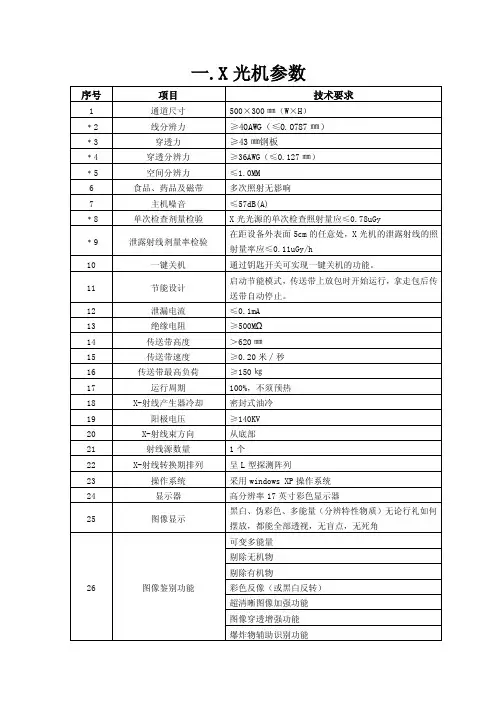

一.X光机参数
注：
1、显示器、键盘连接线加长至2米。
2、产品技术参数中加星号项目必须在公安部检测报告中体现，如产品的公安部检测报告中未体现加星号项目或加星号项目检测结果不满足招标要求，该投标将被视作无效投标。
投标人需提供公安部检测报告原件备查。
二.X光机6550参数
注：所有带★号的条款为主要技术参数，必须在公安部检测报告里有该检测项目，如公安部检测报告中无该检测项目或不满足该项目，将视为不响应。
三.金属探测门参数。
