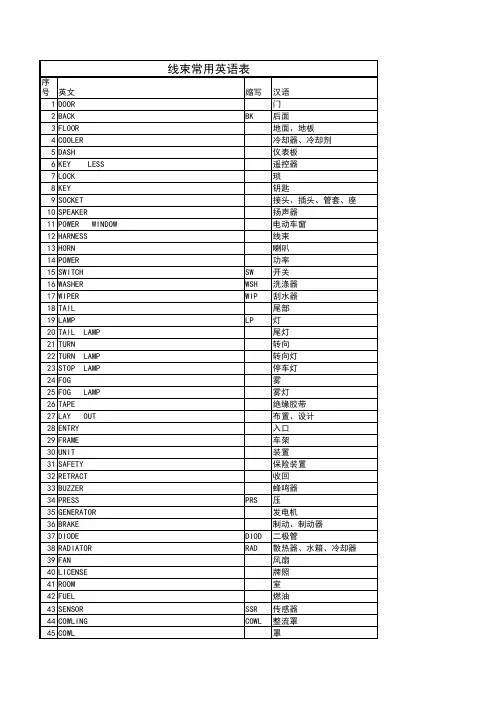

电插锁、磁力锁接线中英文对照

门禁系统接线方法
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND 端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH 端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

磁力锁电插锁电动开门机规格书技术参数（DAIC-MJ-DCLS）产品名称：280KG单门磁力锁（带信号输出)产品图片：产品概述：磁力锁（或称电磁锁）的设计和电磁铁一样，是利用电磁的原理，当电流通过硅钢片时，磁力锁会产生强大的吸力紧紧吸住铁板；只要非常小的电流就会让磁力锁产生很大的磁力，从而能有效地控制门的开关。

深圳多奥磁力锁采用国际领先的生产和封装工艺，不仅让磁力锁表面抗氧化能力达到国际领先水平，还使磁力锁的拉力远高于同类产品达20%以上。

我们的产品已远销到全球六十个国家或地区，且广泛应用于机场、地铁、银行、监狱、智能大厦、智能小区等重要场所，为全球用户提供方便、快捷、智能化的出入口管理锁具，受到了用户的广泛好评和青睐。

产品优势：◆ 250KG±10%静态直线拉力◆ 可自行设定12VDC±10% 或24VDC±10%◆ 内置反向电流保护装置（MOV）◆ 防残磁设计，防磨损材料制造◆ 铝外壳采用高强度合金材料◆ 双重锁体绝缘处理◆ 完全电磁吸力工作，不存在机械故障技术参数：锁体尺寸：长250x宽47x厚26(mm) 吸板尺寸：长180x宽38x厚11(mm) 工作电压：DC12V±10%/DC24V±10% 工作电流：480mA±5%/240mA±5%信号输出：锁状态信号输出延时开门：无安全类型：断电开门适用门型：木门\玻璃门\金属门\防火门等质量认证：CE/FCC/CMA/ROHS 选配支架：DA-280L/280U/280ZL产品尺寸：产品规格书（DAIC-MJ-LXS）产品名称：灵性锁（电机锁)产品图片：产品概述：电机锁(或称灵性锁)的设计有效结合了传统电控锁及磁力锁的优点，克服了电控锁噪音过大、磁力锁耗电等方面的不足而开发的新产品，电机锁与电控锁和磁力锁相比较，它的性能更加的完善、优点更加明显，可与楼宇对讲、门禁等智能化系统配套使用。

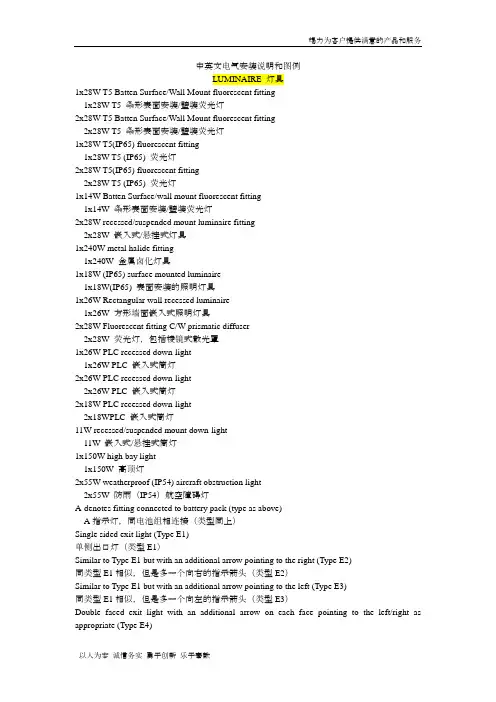

中英文电气安装说明和图例LUMINAIRE 灯具1x28W T5 Batten Surface/Wall Mount fluorescent fitting1x28W T5 条形表面安装/壁装荧光灯2x28W T5 Batten Surface/Wall Mount fluorescent fitting2x28W T5 条形表面安装/壁装荧光灯1x28W T5(IP65) fluorescent fitting1x28W T5 (IP65) 荧光灯2x28W T5(IP65) fluorescent fitting2x28W T5 (IP65) 荧光灯1x14W Batten Surface/wall mount fluorescent fitting1x14W 条形表面安装/壁装荧光灯2x28W recessed/suspended mount luminaire fitting2x28W 嵌入式/悬挂式灯具1x240W metal halide fitting1x240W 金属卤化灯具1x18W (IP65) surface mounted luminaire1x18W(IP65) 表面安装的照明灯具1x26W Rectangular wall recessed luminaire1x26W 方形墙面嵌入式照明灯具2x28W Fluorescent fitting C/W prismatic diffuser2x28W 荧光灯，包括棱镜式散光罩1x26W PLC recessed down-light1x26W PLC 嵌入式筒灯2x26W PLC recessed down-light2x26W PLC 嵌入式筒灯2x18W PLC recessed down-light2x18WPLC 嵌入式筒灯11W recessed/suspended mount down-light11W 嵌入式/悬挂式筒灯1x150W high bay light1x150W 高顶灯2x55W weatherproof (IP54) aircraft obstruction light2x55W 防雨（IP54）航空障碍灯A-denotes fitting connected to battery pack (type as above)A指示灯，同电池组相连接（类型同上）Single sided exit light (Type E1)单侧出口灯（类型E1）Similar to Type E1 but with an additional arrow pointing to the right (Type E2)同类型E1相似，但是多一个向右的指示箭头（类型E2）Similar to Type E1 but with an additional arrow pointing to the left (Type E3)同类型E1相似，但是多一个向左的指示箭头（类型E3）Double faced exit light with an additional arrow on each face pointing to the left/right as appropriate (Type E4)双面出口灯，每面多一个指示箭头，指示左或者右（视情况而定）（类型E4）Similar to Type E1 but with an additional arrow pointing to the opposite directions (Type E5) 同类型E1相似，但是多一个指示箭头，指示相反的方向（类型E5）Switches开关LTG SW., 1 Gang One-way(Lighting)照明开关，1组单向LTG SW., One-way (2S denotes 2 Gang)照明开关，单向（2S表示2组）LTG SW., Two-way照明开关，双向LTG SW., Two-way (2S denotes 2 Gang)照明开关，双向（2S表示2组）Intermediate LTG SW., 1Gang中间照明开关，1组Intermediate LTG SW (2S denotes 2 Gang)中间照明开关（2S表示2组）Weatherproof LTG SW防雨照明开关Flameproof LTG SW防火照明开关DP LTG SW., 1Gang One-way双杆照明开关（Double Pole），1组单向Intermediate LTG SW （2S denotes 2Gang）中间照明开关（2S表示2组）Weatherproof LTG SW防雨照明开关Splash-proof LTG SW防溅式照明开关DP LTG SW., 1 Gang One-way双杆照明开关，1组单向Lighting switch panel照明开关柜Denotes switches of metal-clad type金属壳开关（铠装）Dimmer C/W switch调光器，包括开关Dimmer rack调光柜Dimmer switch panel (Digital type)调光器开关柜（数字型）20A DP switch C/W neon indication lamp and marked “water heater”20安培双杆开关，包括氖管指示灯，并标示“热水器”20A DP switch C/W neon indication lamp and marked “washing machine”20安培双杆开关，包括氖管指示灯，并标示“洗衣机”Bell push switch marked with Bell symbol铃按钮开关，并标记有“铃”符号Door chime point门铃Buzzer point蜂铃ElectricalAir/oil/vacuum circuit breaker (Rating and No. of poles as shown)空气、油压、真空断路器Moulded case/miniature circuit breaker (Rating and No. of poles as shown)断路器模块、小型断路器（跳菲）Residual current circuit breaker (RCCB) Rating and No. of poles as shown漏电断路器、漏电保护器DB/MB/MP/SSB/ESSB/LSB/LDB配电盘、量表板、计量盘、分配电板、电梯配电盘MSB/EMSB/GCP/PCP主配电柜、发电机控制箱、泵控制箱Subsidiary control panel辅助控制柜Tenant’s metering panel C/W MCBs subsidiary control panel and isolating SW. to powergrid’s approval租户计量盘，包括微型断路器二级控制箱和隔离开关（获得电网批准）Over-ground distribution box地上配电箱Isolation SW (Rating as shown)隔离开关Fuse switch (Rating as shown)熔丝开关、保险丝开关Switch-fuse (Rating as shown)开关熔断器、开关保险丝Fireman’s switch消防开关Junction box接线箱Cable end C/W termination kit电缆端头，包括端子箱Ammeter安培表V oltmeter电压表Power factor meter功率因数表Frequency meter频率计Kilowatt meter电力计、千瓦计Kilowatt-hour meter电表Maximum demand meter with alarm最大需量计，带警报Hour run meter运行小时计Energy monitoring device comprising current transformers, transducers, etc. For remote reading/logging of kilowatt-hour consumption能量监测装置，包括电流变压器、变送器等，用于远程读取、记录电能损耗Overcurrent/earth fault protection relay with instantaneous high set element (IDMTL characteristic unless otherwise indicated)过电流、接地故障保护继电器。

门禁系统接线方法(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

22。

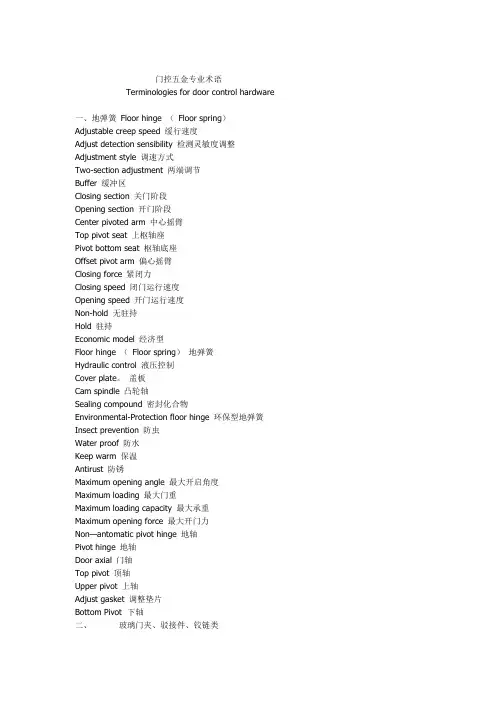

门控五金专业术语Terminologies for door control hardware一、地弹簧Floor hinge （Floor spring）Adjustable creep speed 缓行速度Adjust detection sensibility 检测灵敏度调整Adjustment style 调速方式Two-section adjustment 两端调节Buffer 缓冲区Closing section 关门阶段Opening section 开门阶段Center pivoted arm 中心摇臂Top pivot seat 上枢轴座Pivot bottom seat 枢轴底座Offset pivot arm 偏心摇臂Closing force 紧闭力Closing speed 闭门运行速度Opening speed 开门运行速度Non-hold 无驻持Hold 驻持Economic model 经济型Floor hinge （Floor spring）地弹簧Hydraulic control 液压控制Cover plate。

盖板Cam spindle 凸轮轴Sealing compound 密封化合物Environmental-Protection floor hinge 环保型地弹簧Insect prevention 防虫Water proof 防水Keep warm 保温Antirust 防锈Maximum opening angle 最大开启角度Maximum loading 最大门重Maximum loading capacity 最大承重Maximum opening force 最大开门力Non—antomatic pivot hinge 地轴Pivot hinge 地轴Door axial 门轴Top pivot 顶轴Upper pivot 上轴Adjust gasket 调整垫片Bottom Pivot 下轴二、玻璃门夹、驳接件、铰链类Bottom patch fitting 下夹Upper patch fitting 上夹Top patch fitting 顶夹Bending patch fitting 曲夹T patch fitting T形夹F patch fitting F 形夹Locker patch fitting 锁夹Lock case patch fitting 锁盒Long Patch fitting 长门夹Bottom patch fitting with lock 带锁下夹Bottom bracket 下驳接件Upper bracket 上驳接件Top bracket 顶驳接件Bending bracket 曲形驳接件Z Bracket Z形驳接件L bracket L形驳接件Glass door hinge 玻璃门铰链Opening angle 开启角度Arc precise-cast patch fitting 弧形精铸门夹Bending precise—cast patch fitting 曲形精铸门Heavy precise-cast patch fitting 重型精铸门夹Precise-cast patch fitting 精铸门夹系列三、门锁类Door lock seriesFrameless door lock、Latch series 无框门锁、插销系列Frame door lock 、latch series 有框门锁、插销系列Profile door lock among 型材门中间锁Glass door lock 玻璃门锁Glass door latch 玻璃门插销Close device 地锁Latch 插销四、电锁类Electric lock seriesControl center 管理中心Card reader 读卡器Protocol converter 协议转化器Power controler 电源控制器Electromagnetic lock 磁力锁Force 拉力Actuation current 启动电流Input voltage 输入电压Working current 工作电流Signal detection 侦测信号Electromagnetic lock for single-leaf door 单门磁力锁Electromagnetic lock for double-leaf door 双门磁力锁Lock body size 锁体尺寸Concealed Electromagnetic lock for single-leaf door 暗装式单门磁力锁Water—proof electromagnetic lock for single—leaf door 单门防水磁力锁Electric lock series 电插销系列Cutout voltage 断电Control signal 控制信号Electric bolt 电插销Shear lock 剪力锁Lock after power-off 断电上锁Shear 剪力Bracket 支架Electromagnetic door suck 电磁门吸Release after powe-off 断电释放Switch 开关Max. Current 最大电流Security level 安全标准Remote control 遥控器Remote operating range 遥控距离Card Capacity 卡容量Record Capacity 记录量Alarm function 报警功能Working Frequency 工作频率Automatic door drive 自动门机Microwave sensor微波感应器Controller 控制器Entension template 扩展模板Safety light 安全光线Spare battery 备用电池Motor 马达Credit card 刷卡器Semi-automatic door 半自动门机Guide rail length 导轨长度Sash width 门扇宽度Recommend bearing 推荐重量Top side installation 顶部安装Beside installation 侧面安装Applicable braket 适用支架Anti-jamming 抗干扰性能Automatic door drive system 自动门机Data storage 资料存储Detection area 检测区域Detection area adjustment 检测区域调整Detection method 检测模式Detection theory 检测原理Delay duration 保持延时Delay function 延时功能Density of transimission frequency 发射频率密度Device name 配件名称Door bell 门铃Door coordinator 顺位器Doppler 信息处理Electric bolt 电插锁Electromagnetic lock 电磁锁Electromagnetic lock for double-leaf door 双门磁力锁Electromagnetic lock for single—leaf door 单门磁力锁Extension template 扩展模块Lock in power off 断电关门锁Magnetism signal 门磁信号Microwave sensor 微波感应器Min。

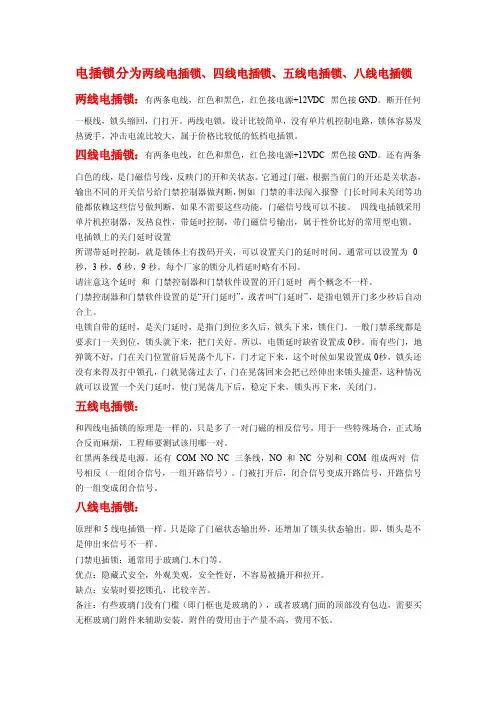

电插锁分为‎两线电插锁‎、四线电插锁‎、五线电插锁‎、八线电插锁‎两线电插锁‎：有两条电线‎，红色和黑色‎，红色接电源‎+12VDC‎黑色接GN‎D。

断开任何一‎根线，锁头缩回，门打开。

两线电锁，设计比较简‎单，没有单片机‎控制电路，锁体容易发‎热烫手，冲击电流比‎较大，属于价格比‎较低的低档‎电插锁。

四线电插锁‎：有两条电线‎，红色和黑色‎，红色接电源‎+12VDC‎黑色接GN‎D。

还有两条白‎色的线，是门磁信号‎线，反映门的开‎和关状态。

它通过门磁‎，根据当前门‎的开还是关‎状态，输出不同的‎开关信号给‎门禁控制器‎做判断，例如门禁的非法‎闯入报警门长时间未‎关闭等功能‎都依赖这些‎信号做判断‎，如果不需要‎这些功能，门磁信号线‎可以不接。

四线电插锁‎采用单片机‎控制器，发热良性，带延时控制‎，带门磁信号‎输出，属于性价比‎好的常用型‎电锁。

电插锁上的‎关门延时设‎置所谓带延时‎控制，就是锁体上‎有拨码开关‎，可以设置关‎门的延时时‎间。

通常可以设‎置为0秒，3秒，6秒，9秒。

每个厂家的‎锁分几档延‎时略有不同‎。

请注意这个‎延时和门禁控制器‎和门禁软件‎设置的开门‎延时两个概念不‎一样。

门禁控制器‎和门禁软件‎设置的是“开门延时”，或者叫“门延时”，是指电锁开‎门多少秒后‎自动合上。

电锁自带的‎延时，是关门延时‎，是指门到位‎多久后，锁头下来，锁住门。

一般门禁系‎统都是要求‎门一关到位‎，锁头就下来‎，把门关好。

所以，电锁延时缺‎省设置成0‎秒。

而有些门，地弹簧不好‎，门在关门位‎置前后晃荡‎个几下，门才定下来‎，这个时候如‎果设置成0‎秒，锁头还没有‎来得及打中‎锁孔，门就晃荡过‎去了，门在晃荡回‎来会把已经‎伸出来锁头‎撞歪，这种情况就‎可以设置一‎个关门延时‎，使门晃荡几‎下后，稳定下来，锁头再下来‎，关闭门。

五线电插锁‎：和四线电插‎锁的原理是‎一样的，只是多了一‎对门磁的相‎反信号，用于一些特‎殊场合，正式场合反‎而麻烦，工程师要测‎试该用哪一‎对。

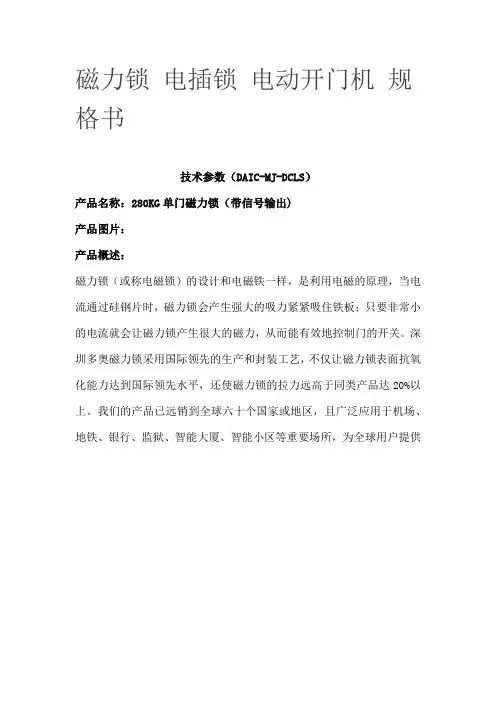

磁力锁电插锁电动开门机规格书技术参数（DAIC-MJ-DCLS）产品名称：280KG单门磁力锁（带信号输出)产品图片：产品概述：磁力锁（或称电磁锁）的设计和电磁铁一样，是利用电磁的原理，当电流通过硅钢片时，磁力锁会产生强大的吸力紧紧吸住铁板；只要非常小的电流就会让磁力锁产生很大的磁力，从而能有效地控制门的开关。

深圳多奥磁力锁采用国际领先的生产和封装工艺，不仅让磁力锁表面抗氧化能力达到国际领先水平，还使磁力锁的拉力远高于同类产品达20%以上。

我们的产品已远销到全球六十个国家或地区，且广泛应用于机场、地铁、银行、监狱、智能大厦、智能小区等重要场所，为全球用户提供方便、快捷、智能化的出入口管理锁具，受到了用户的广泛好评和青睐。

产品优势：◆ 250KG±10%静态直线拉力◆ 可自行设定12VDC±10% 或24VDC±10%◆ 内置反向电流保护装置（MOV）◆ 防残磁设计，防磨损材料制造◆ 铝外壳采用高强度合金材料◆ 双重锁体绝缘处理◆ 完全电磁吸力工作，不存在机械故障技术参数：锁体尺寸：长250x宽47x厚26(mm) 吸板尺寸：长180x宽38x厚11(mm) 工作电压：DC12V±10%/DC24V±10% 工作电流：480mA±5%/240mA±5%信号输出：锁状态信号输出延时开门：无安全类型：断电开门适用门型：木门\玻璃门\金属门\防火门等质量认证：CE/FCC/CMA/ROHS 选配支架：DA-280L/280U/280ZL产品尺寸：产品规格书（DAIC-MJ-LXS）产品名称：灵性锁（电机锁)产品图片：产品概述：电机锁(或称灵性锁)的设计有效结合了传统电控锁及磁力锁的优点，克服了电控锁噪音过大、磁力锁耗电等方面的不足而开发的新产品，电机锁与电控锁和磁力锁相比较，它的性能更加的完善、优点更加明显，可与楼宇对讲、门禁等智能化系统配套使用。

门禁系统怎么安装接线？门禁系统线路接线图图解门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。

联网的话还需要接主控电脑，主控电脑需要安装相应软件。

接线步骤如下：先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，由于它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。

红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。

接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，任凭接。

接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。

接线方式如图所示：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。

(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。

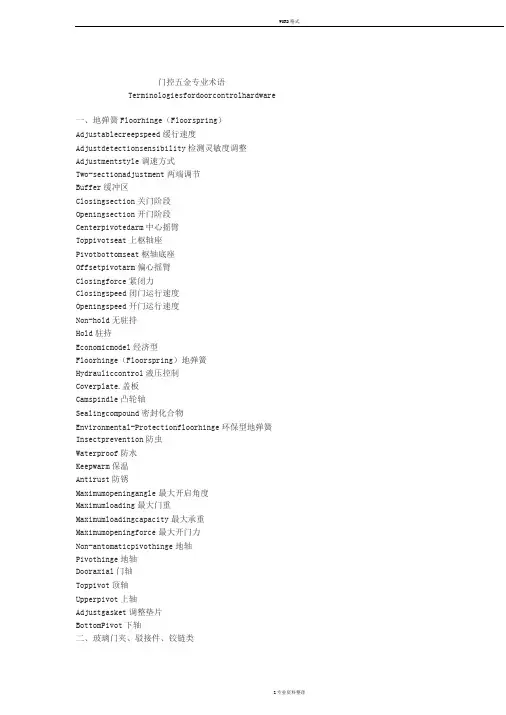

门控五金专业术语Terminologiesfordoorcontrolhardware一、地弹簧Floorhinge（Floorspring）Adjustablecreepspeed缓行速度Adjustdetectionsensibility检测灵敏度调整Adjustmentstyle调速方式Two-sectionadjustment两端调节Buffer缓冲区Closingsection关门阶段Openingsection开门阶段Centerpivotedarm中心摇臂Toppivotseat上枢轴座Pivotbottomseat枢轴底座Offsetpivotarm偏心摇臂Closingforce紧闭力Closingspeed闭门运行速度Openingspeed开门运行速度Non-hold无驻持Hold驻持Economicmodel经济型Floorhinge（Floorspring）地弹簧Hydrauliccontrol液压控制Coverplate.盖板Camspindle凸轮轴Sealingcompound密封化合物Environmental-Protectionfloorhinge环保型地弹簧Insectprevention防虫Waterproof防水Keepwarm保温Antirust防锈Maximumopeningangle最大开启角度Maximumloading最大门重Maximumloadingcapacity最大承重Maximumopeningforce最大开门力Non-antomaticpivothinge地轴Pivothinge地轴Dooraxial门轴Toppivot顶轴Upperpivot上轴Adjustgasket调整垫片BottomPivot下轴二、玻璃门夹、驳接件、铰链类Bottompatchfitting下夹Upperpatchfitting上夹Toppatchfitting顶夹Bendingpatchfitting曲夹TpatchfittingT形夹FpatchfittingF形夹Lockerpatchfitting锁夹Lockcasepatchfitting锁盒LongPatchfitting长门夹Bottompatchfittingwithlock带锁下夹Bottombracket下驳接件Upperbracket上驳接件Topbracket顶驳接件Bendingbracket曲形驳接件ZBracketZ形驳接件LbracketL形驳接件Glassdoorhinge玻璃门铰链Openingangle开启角度Arcprecise-castpatchfitting弧形精铸门夹Bendingprecise-castpatchfitting曲形精铸门Heavyprecise-castpatchfitting重型精铸门夹Precise-castpatchfitting精铸门夹系列三、门锁类DoorlockseriesFramelessdoorlock、Latchseries无框门锁、插销系列Framedoorlock、latchseries有框门锁、插销系列Profiledoorlockamong型材门中间锁Glassdoorlock玻璃门锁Glassdoorlatch玻璃门插销Closedevice地锁Latch插销四、电锁类ElectriclockseriesControlcenter管理中心Cardreader读卡器Protocolconverter协议转化器Powercontroler电源控制器Electromagneticlock磁力锁Force拉力Actuationcurrent启动电流Inputvoltage输入电压Workingcurrent工作电流Signaldetection侦测信号Electromagneticlockforsingle-leafdoor单门磁力锁Electromagneticlockfordouble-leafdoor双门磁力锁Lockbodysize锁体尺寸ConcealedElectromagneticlockforsingle-leafdoor暗装式单门磁力锁Water-proofelectromagneticlockforsingle-leafdoor单门防水磁力锁Electriclockseries电插销系列Cutoutvoltage断电Controlsignal控制信号Electricbolt电插销Shearlock剪力锁Lockafterpower-off断电上锁Shear剪力Bracket支架Electromagneticdoorsuck电磁门吸Releaseafterpowe-off断电释放Switch开关Max.Current最大电流Securitylevel安全标准Remotecontrol遥控器Remoteoperatingrange遥控距离CardCapacity卡容量RecordCapacity记录量Alarmfunction报警功能WorkingFrequency工作频率Automaticdoordrive自动门机Microwavesensor微波感应器Controller控制器Entensiontemplate扩展模板Safetylight安全光线Sparebattery备用电池Motor马达Creditcard刷卡器Semi-automaticdoor半自动门机Guideraillength导轨长度Sashwidth门扇宽度Recommendbearing推荐重量Topsideinstallation顶部安装Besideinstallation侧面安装Applicablebraket适用支架Anti-jamming抗干扰性能Automaticdoordrivesystem自动门机Datastorage资料存储Detectionarea检测区域Detectionareaadjustment检测区域调整Detectionmethod检测模式Detectiontheory检测原理Delayduration保持延时Delayfunction延时功能Densityoftransimissionfrequency发射频率密度Devicename配件名称Doorbell门铃Doorcoordinator顺位器Doppler信息处理Electricbolt电插锁Electromagneticlock电磁锁Electromagneticlockfordouble-leafdoor双门磁力锁Electromagneticlockforsingle-leafdoor单门磁力锁Extensiontemplate扩展模块Lockinpoweroff断电关门锁Magnetismsignal门磁信号Microwavesensor微波感应器Min.detectionmovementspeed最小检测运动速度Moduleoffunction功能模块Motor马达Multi-functionextentionmodule多功能扩展模块Numberofinfraredbeam光束数Outputwatt输出功率Power电源Powercontroler电源拉制器Programmedmicrocomputer微电脑程序控制器Publiccode公共密码Rateoftransmission传输速率Safetyinfraredbeams安全光线开关Sensorrange感应距离Signaldetection信号侦测Swipecard刷卡Swipecard+code刷卡+密码五、推拉移门类SlidingdoorseriesAutomaticdoordrive制动门机Automaticslidingdoor自动平移门Automaticrevolvingdoor自动旋转门Telescopicslidingdoor伸缩推拉门Concealedslidingdoor隐藏式推拉门Automaticslidingdooroperator自动推拉门自动启闭装置Selfmonitoringradarmotiondetector自我监测雷达运动检测器六、拉手类HandleStainlesssteelhandle不锈钢拉手Roundpipehandle圆型执手Squarepipehandle方型执手Special—sharpedpipehandle异型执手Precision-castdoorhandle精铸门拉手Precision-castzincalloyhandle精铸锌合金拉手Precision-caststainlesssteelhandle精铸不锈钢拉手Singlehandle单支拉手Woodenhandle木质拉手Marblehandle大理石拉手卫浴产品术语TerminologiesforBathroomHardware一、水龙头（Faucet）1.1水龙头种类1.1.1CleanerFaucet净身器龙头1.1.2ConcealedFaucet暗式龙1.1.3DoubleHandleFaucet双把龙头1.1.4FastOnFaucet快开龙头1.1.5KitchenFaucet厨房龙头1.1.6LavatoryFaucet脸盆龙头1.1.7PedaledFaucet脚踏式龙头1.1.8ShowerFaucet淋浴龙头1.1.9ShowerNozzle淋浴喷头1.1.10SingleHandleFaucet单把龙头1.1.11ThermostatFaucet恒温龙头1.1.12Time-lapseFaucet延时龙头1.1.13VersatilityFaucet多功能龙头1.1.14singleholebasinmixer单孔脸盆龙头1.1.15doubleholebasinmixer双孔脸盆龙头1.1.16bathtubmixerwithshowerhead挂墙式浴缸龙头1.1.17wall-inbathtubmixer入墙式沐浴龙头1.1.18AutomaticFaucet感应龙头1.1.19BasinFaucet台式龙头1.2水龙头配件1.2.1AngleValve角阀1.2.2Cold-watertap水嘴1.2.3Showermixer淋浴水龙头1.2.4faucet,mixertap明三联式浴缸水嘴1.2.5shower淋浴喷头1.2.6showercurtain浴盆帘1.2.7Leverhandle一字型把手1.2.8Crosshandle十字把手WORD格式1.3Handleassembly把手组件1.4Cap把手上盖1.5Post基座二、化妆镜（CosmeticMirror）1.1.20安装情况1.2.9bathroomcabinet卫生间镜箱1.2.10roundfrontmodel圆形设计1.2.11ovalshapedesign椭圆形设计1.2.12countertopinstallation圆台面上安装1.2.13fixingwithbacktowall背靠墙式安装1.2.14abovecountermounting台上安装1.2.15undercountermounting台下安装1.2.16fixingabovetableboard柜上安装1.2.17玻璃门合页（GlassDoorHinge）三、卫浴配件（Bathroomaccessory）3.1挂式配件3.1.1FixClamp固定夹3.1.2SupportBar浴室支撑杆3.1.3GlassClamp玻璃夹3.1.4Connector连接件3.1.5Mounting固定座3.1.6RailConnectingBlock导轨支撑件3.1.7Handle拉手3.1.8RobberHook衣钩3.1.9towelring毛巾环3.1.10towelbar毛巾杆3.1.11robehook衣勾3.1.12paperholder卫生纸架3.1.13toiletbrushholder马桶刷架3.1.14doubletowelbar双档毛巾架3.1.15soapdish&bathlotionrack皂碟和洗剂架3.1.16towelshelf浴巾架3.2其他配件3.2.1PositionBlock限位器3.2.2Wheel导轮3.2.3GuideRail导轨3.2.4Mounting固定座3.2.5Guidetrack导槽3.2.6MountingBracket支撑脚3.2.7MountHeaderBracket吊码3.2.8Hinge合页3.2.9HeaderCorner角码WORD格式1.6IndicatorLock指示锁1.7GrabBarFortheDisabled残弱人扶手1.8Strip胶条1.9Sink地漏1.10Indicator指示牌1.11crystal水晶1.12shelf架子1.13lamp灯1.14metalgrid金属网1.15soapdispenser皂液器1.16glassshelf玻璃平台1.17tumblerholder牙刷杯架1.18soapholder肥皂架1.19wallmountshowercaddy挂墙式花洒1.20showercaddy花洒1.21soapdish皂碟1.22papertowelstoragecontainer1.23Paperhandkerchiefbox纸巾盒1.24safetygrabbar安全扶杆1.25toothbrushholder牙刷架1.26mirror镜子1.27cornershelf转角架1.28stainlesssteelpushdown1.29bin不锈钢脚踩垃圾桶1.30columnbasin立柱盆1.31deskbasin台盆1.32bathtub浴缸1.33Buttjoint对接接头1.34basket篮子1.35bathtowel浴巾1.36bathrobe浴袍1.37bathtub浴缸四、马桶（toilet）1.1.21按种类分1.2.18w.c.pan大便器1.2.19squattingw.c.pan蹲式便器1.2.20sittingw.c.pan坐式便器1.2.21washdownw.c.pan冲落式便器1.2.22siphonicw.c.pan虹吸式便器1.2.23siphonjetw.c.pan喷射虹吸式便器1.2.24siphonvortexw.c.pan旋涡虹吸式便器1.2.25integralsittingw.c.pan连体式坐便器WORD格式1.38urinal小便器1.39wallhungurinal壁挂式小便器1.40stallurinal落地式小便器1.41One-PieceToilet连体座便器1.42Two-piecetoilet分体座便器1.1.22相关配件1.2.26toilet,lavatory恭桶。

Quick Connection Guide1、Connection between controller terminal and power supplyController’s terminal is shown in below figure. It supports DC power supply of 9-15V as input, and can work immediately through the direct connection between GND and +12V. If lock-control uses the individual power supply, the current of controller’s power supply adapter applies matching current of 500mA or over, if lock-control uses the only power supply with controller, the nominal output current of the power adapter will exceed the working current by over 1000mA.2、Connection with door lockController can support normal-open and normal-closed door lock simultaneously, so long as it is connected with the different terminals respectively. Usually, Lock NO terminal disconnects with COM terminal, and they will connect when controller outputs the unlocking signal and recover to disconnection when the signal ends. The connection and disconnection between Lock NC terminal and COM terminal is opposite to above situation, they connect usually and disconnect when the unlocking signal is output.Due to the existence of varied electric-control door locks, the correct connection method must be confirmed in accordance with the door lock specification: Lock NO terminal should be used for the locks, which unlock when the power is on and lock when power is off; otherwise, the Lock NC terminal should be used.Take the electric-control lock, for example herein, to show the connection method between controller and locks. Use Lock NO terminal when controller is connected with the lock, which locks usually when power is off.1) Connecting method for power supply adapter serving for both controller and door lock contemporarily.1. Matching voltage of lock must be 9 to 15V;2. Matching voltage of adapter must be accordant with that of lock;3. Matching output current of adapter must exceed the working current by over 1000mA.2)Connecting method for controller and door lock using separated power supply adapter.1.Matching voltage of lock is DC24V~3A，AC220V~1A.2.Matching voltage of lock’s power supply adapter must b e accordant with that of lock, and the output current must exceed the working current of the lock.3. working current of the lock must less than 2000mA.3)Connection between controller and locks, which control the high current1.Matching voltage of lock’s power supply adapter must be accordant with that of lock, and the output current must exceed the working current of the lock.2.Matching voltage and current of relay must exceed those of the lock.3、Connection with exit-door button, door magnetism, doorbell and WarnerExit-door button is installed in the inside room, and you can open the door when the button is closed. The door magnetism is used to inspect the opening and closing state of the door, and controller can detect the state when the door is opened unauthorised, and hence output the alarming signal. Furthermore, controller will also output the alert signal if the door is not closed well within the specified time.Alarming output of controller is a switch signal, and can be connected in series into the power loop of warner. Of course it can be used as the trigger signal of advanced alarming/monitoring system.Doorbell terminal of controller is connected with the doorbell button of panel, so what you need to do is to rang the doorbell button switches to a series connection of 5-15 V DC power supply and connected to the two terminals.4、Connection with controllerController offers the standard Wiegand26 output, and can be connected with existing most Access Controller as connection with an ID card reader or password keyboard.Controller can connect with PC through RS232 or Ethernet(selectable)5、Connect with network or computerController offers RS232 and RS485 interface, and selectable Ethernet interface to connect with PC or to build network.RS485 NetworkA BController is connected with RS485 network门禁快速接线指南1、门禁接线端子与电源连接门禁的接线端子如下所示。

磁力锁门磁报警接线方式门磁防盗已经应用到我们生活中的每个角落，它在给我们带来便利和安全的同时，也需要我们不断的了解它。

近期就有网友问：磁力锁门磁报警接线方式是什么?它是这样介绍的。

磁力锁接线方法是：真正的门禁一体化电磁锁，只有2条线接，就是红色和黑色，接入DC12V弱电，红色接正，黑色接负。

发卡在门紧锁上直接发。

很简单的。

如果是简易型门禁，要外接电磁锁，那就需要通过开关电源。

开关电源正极要接入门禁的正极，通过门禁再接电磁锁的正极，门禁的负极和电磁锁的负极共同接在开关电源的负极，也就是GND这个接点。

需要注意的是，门禁的开关电源都比较大，使用的是电源板输出，下面一般会带一个12V7a左右的蓄电池，电源板上面有很多个接点，要注意不要接错，否则，电磁锁可能就烧掉了。

一般门磁报警系统配置：门禁主机、门禁电源、电控锁(电插锁、电插锁)、出门按钮(或读卡器)。

联网的话还需要接主控电脑(安装相应软件)。

一般接线方式：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。

(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

门禁主机接线指导门禁主机接线日常生活中遇到的门禁设备越来越多下面来了解一下门禁设备使用中的接线吧~01K26系列主机1.接锁门禁主机在主板下面会有一排外部接线端子，我们的接线一般都是接在外部端子上，此时，电锁不需要外接电源，但是电锁正负极和门禁主机接线端子正负极一定要对应：A.接常闭锁（阳极锁/磁力锁/电插锁）首先要将继电器状态选择为NC（26主机出厂默认是NC），磁力锁+和-分别对应接门禁端子锁1+和锁1-。

B.接常开锁（阴极锁），首先将继电器状态选为NO，将电锁正负极分别对应接锁1+和锁1﹣。

【延伸】若磁力锁/阳极锁接门禁主机裸板（电锁需要外接12V电源）：磁力锁正极接门禁主机裸板D1+ ，锁负极接锁电源负极，锁电源正极接门禁主机裸板上的D1-。

C.接灵性锁，首先将继电器状态选为NO，灵性锁的V+、V-（或GND）接12V电源常供电，再将灵性锁的L+、L-分别接入锁1+、锁1-，正负端子一定要对应。

注意：门锁动作时间需要配置成1S，默认是5S，5S情况会出现开门进入，在5S 内关门，灵性锁的锁舌可能会出现不断伸缩的情况现象。

2.接开门按钮26系列门禁主机开门按钮只需将开门按钮两端接入即可。

开门按钮：通常为常开信号开门按钮接线：“press”接“开门”，“to exit”接“GND”02K28系列主机及K1T系列一体机1.接锁A.接常闭锁（阳极锁/磁力锁），要接门禁的NC和COMB. 常开锁（阴极锁），要接门禁主机的NO和COM注：K28系列的门禁主机接电锁，一定要外接电源供电，接线时电源负极和电锁负极相接，其他两端对接门禁主机的电锁端子任意两端即可。

C. 灵性锁接线，首先将灵性锁的V+、V-接12V电源常供电，再将灵性锁的L+、L-接门禁主机的NO和COM端子，需要外接12V电源。

2.接开门按钮开门按钮接线，不需要外接电源，开门按钮两端接在门禁主机的BUTTON和GND 即可。
