门禁磁力锁接线图及安装步骤
磁力锁：生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。
其内部用灌注环氧树酯保护锁体。
目前电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。
所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。
而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。
吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
磁力锁的安装方法
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装；
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔；
第三步：
A、继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上；
B、边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固。

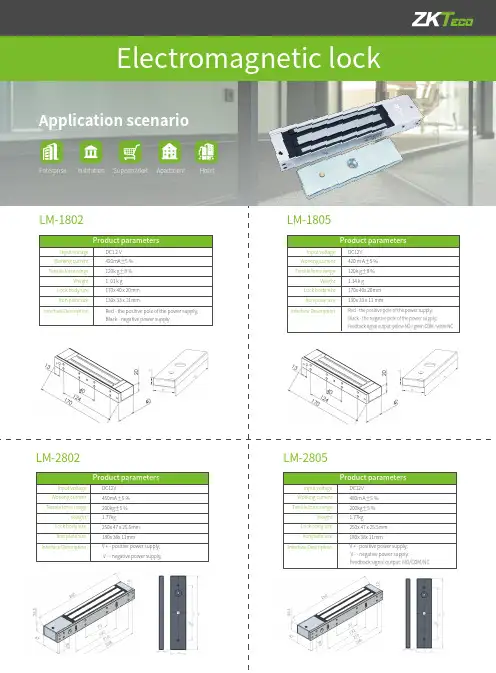

磁力锁电插锁电动开门机规格书技术参数（DAIC-MJ-DCLS）产品名称：280KG单门磁力锁（带信号输出)产品图片：产品概述：磁力锁（或称电磁锁）的设计和电磁铁一样，是利用电磁的原理，当电流通过硅钢片时，磁力锁会产生强大的吸力紧紧吸住铁板；只要非常小的电流就会让磁力锁产生很大的磁力，从而能有效地控制门的开关。
深圳多奥磁力锁采用国际领先的生产和封装工艺，不仅让磁力锁表面抗氧化能力达到国际领先水平，还使磁力锁的拉力远高于同类产品达20%以上。
我们的产品已远销到全球六十个国家或地区，且广泛应用于机场、地铁、银行、监狱、智能大厦、智能小区等重要场所，为全球用户提供方便、快捷、智能化的出入口管理锁具，受到了用户的广泛好评和青睐。
产品优势：◆ 250KG±10%静态直线拉力◆ 可自行设定12VDC±10% 或24VDC±10%◆ 内置反向电流保护装置（MOV）◆ 防残磁设计，防磨损材料制造◆ 铝外壳采用高强度合金材料◆ 双重锁体绝缘处理◆ 完全电磁吸力工作，不存在机械故障技术参数：锁体尺寸：长250x宽47x厚26(mm) 吸板尺寸：长180x宽38x厚11(mm) 工作电压：DC12V±10%/DC24V±10% 工作电流：480mA±5%/240mA±5%信号输出：锁状态信号输出延时开门：无安全类型：断电开门适用门型：木门\玻璃门\金属门\防火门等质量认证：CE/FCC/CMA/ROHS 选配支架：DA-280L/280U/280ZL产品尺寸：产品规格书（DAIC-MJ-LXS）产品名称：灵性锁（电机锁)产品图片：产品概述：电机锁(或称灵性锁)的设计有效结合了传统电控锁及磁力锁的优点，克服了电控锁噪音过大、磁力锁耗电等方面的不足而开发的新产品，电机锁与电控锁和磁力锁相比较，它的性能更加的完善、优点更加明显，可与楼宇对讲、门禁等智能化系统配套使用。
门禁电控锁磁力锁的安装方法一．外开门的表面安装方法：（参照图一至图八）第一步：先用螺丝刀打开盖板，然后用六角扳手敲打侧板，准备安装（见图1）。
步骤2：取出安装纸板，沿虚线折叠纸板，按图2所示方法将纸板放在要求的锁紧位置，然后标记需要穿孔的位置步骤3:A.固定继电器铁板（见图3）：将内六角螺钉插入继电器铁板，将橡胶奶酪放在两块金属奶酪之间，然后将其放在内六角螺钉上。
将继电器铁板插入车门上的三个穿孔中，从车门的另一侧插入蘑菇头，并用六角扳手将继电器铁板锁定在车门上。
b、固定侧板（见图3）：用两个半圆头螺钉（固定在侧板的长孔中）将侧板固定在先前打孔的门框上。
注意：不要锁定侧板，使其能够前后移动，以便于校正安装位置。
c、校正侧板的位置，使侧板和继电器铁板的位置合适，使锁体与继电器铁板紧密接触。
d：固定锁体和侧板，锁紧侧板的半圆头螺钉，锁紧所有沉头螺钉，然后拆下半圆头螺钉，并在适当位置钻孔以便接线。
最后，用六角扳手将锁体锁定在侧板上。

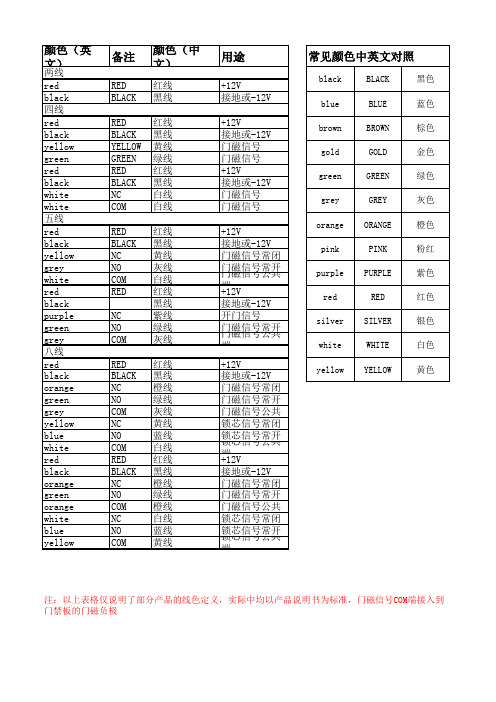

（见图4）第4步：按照手册中的说明布线。
步骤5：盖上盖板，将小铝筒插入锁体的螺孔中，如图5所示。
参见图6、图7和图8，图中显示了外开门式的典型安装方式★ 安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装(zl型支架的安装方法）：解决外装磁力锁的内装问题。
当内门安装在地面上时，我们需要辅助配件来协助安装选用富有装饰性的优质进口铝材来制做这种安装配件：z&l支架。
每套z&l支架含三块铝材配件,其中较长的一块l1是配给锁主体使用;另外两块较短的z2、z3配给继铁板用。
z2是安装在门上的，边上有五个沉孔，是用于固定在门上;z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a、首先将L1支架放在锁定位置的Z&L支架中，并用M5*25自攻螺钉将其固定在门框或墙上。
b、用六角扳手将锁体锁定在L1支架上。

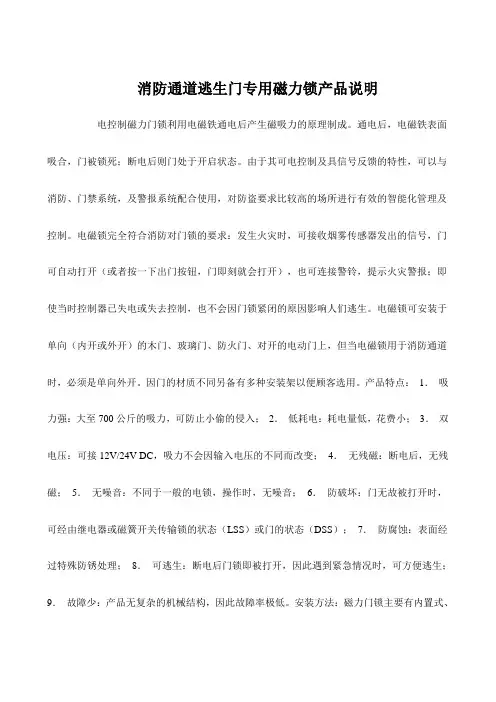

消防通道逃生门专用磁力锁产品说明电控制磁力门锁利用电磁铁通电后产生磁吸力的原理制成。
通电后，电磁铁表面吸合，门被锁死；断电后则门处于开启状态。
由于其可电控制及具信号反馈的特性，可以与消防、门禁系统，及警报系统配合使用，对防盗要求比较高的场所进行有效的智能化管理及控制。
电磁锁完全符合消防对门锁的要求：发生火灾时，可接收烟雾传感器发出的信号，门可自动打开（或者按一下出门按钮，门即刻就会打开），也可连接警铃，提示火灾警报；即使当时控制器已失电或失去控制，也不会因门锁紧闭的原因影响人们逃生。
电磁锁可安装于单向（内开或外开）的木门、玻璃门、防火门、对开的电动门上，但当电磁锁用于消防通道时，必须是单向外开。
因门的材质不同另备有多种安装架以便顾客选用。
产品特点：1．吸力强：大至700公斤的吸力，可防止小偷的侵入；2．低耗电：耗电量低，花费小；3．双电压：可接12V/24V DC，吸力不会因输入电压的不同而改变；4．无残磁：断电后，无残磁；5．无噪音：不同于一般的电锁，操作时，无噪音；6．防破坏：门无故被打开时，可经由继电器或磁簧开关传输锁的状态（LSS）或门的状态（DSS）；7．防腐蚀：表面经过特殊防锈处理；8．可逃生：断电后门锁即被打开，因此遇到紧急情况时，可方便逃生；9．故障少：产品无复杂的机械结构，因此故障率极低。
安装方法：磁力门锁主要有内置式、外置式两种安装方法。
内置式是指被埋嵌在门框里，与门浑然一体，外观上看不出，此种安装方法对门框尺寸有要求；外置式是指锁被安装在门框外，安装方式灵活、方便，一般不受门类的限制。
订购产品前请确认以下事项：1．开门方向：门向室内开、向室外开、双向开180°、侧拉/滑动门；2．门的材质：金属制（铝合金、不锈钢）、木制、玻璃门（有无门框、门有无框？）；3．门板到门框的间隙，开关门时门是否会卡到门框；4．锁抗拉力：150㎏？280㎏？530㎏？700㎏？5．门扇数量：单扇门还是双扇门；6．工作电压：220V 还是110V？7．电源性质：AC还是DC？8．固定方式：锁壳底面固定还是端面固定？9．特殊要求：是否要求锁具有讯号输出？时间延迟？是否配套其它设备（出门按钮，门磁，电源）……等？。

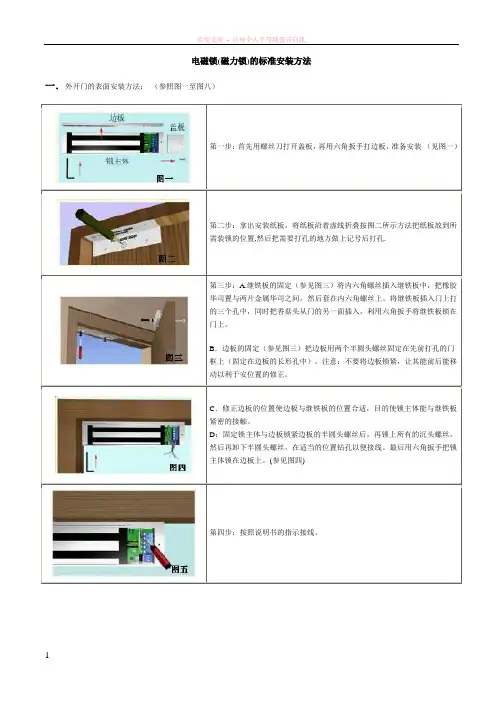

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装（见图一）第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。
注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上。
(参见图四)第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体参见图五的螺丝孔中。
参见图六图七与图八所示为典型的外开门外置式的安装式样★安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
二、内开门的表面安装(ZL型支架的安装方法）：解决外装磁力锁的内装问题。
内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的Z2、Z3配给继铁板用。
Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
