磁力锁接线图

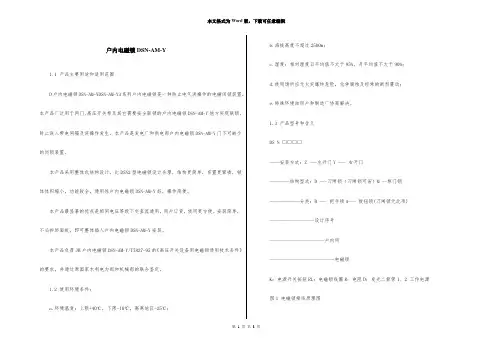

户内电磁锁DSN-AM-Y1.1 产品主要用途和适用范围D户内电磁锁DSN-AM-YDSN-AM-Y3系列户内电磁锁是一种防止电气误操作的电磁闭锁装置，本产品广泛用于网门、高压开关柜及其它需要安全联锁的户内电磁锁DSN-AM-Y地方实现联锁，防止误入带电间隔及误操作发生。

本产品是发电厂和供电部户内电磁锁DSN-AM-Y门不可缺少的闭锁装置。

本产品采用整体式结构设计，比DSN2型电磁锁设计合理，结构更简单，布置更紧凑，锁体体积缩小，功能较全，通用性户内电磁锁DSN-AM-Y好，操作简便。

本产品最显著的优点是相同电压等级下交直流通用，用户订货，使用更方便。

安装简单，不必拆卸面板，即可整体插入户内电磁锁DSN-AM-Y安装。

本产品负荷JB户内电磁锁DSN-AM-Y/T7827-95的《高压开关设备用电磁锁通用技术条件》的要求，并通过原国家水利电力部和机械部的联合鉴定。

1.2 使用环境条件：a.环境温度：上限+40℃，下限-10℃，高寒地区-25℃；b.海拔高度不超过2500m；c.湿度：相对湿度日平均值不大于95%，月平均值不大于90%；d.使用场所应无火灾爆炸危险，化学腐蚀及经常的剧烈震动；e.特殊环境由用户和制造厂协商解决。

1.3 产品型号和含义DS N □□□□——安装方式：Z ---左开门Y --- 右开门————结构型式：D ---刀闸锁（刀闸锁可省）M --柜门锁——————分类：B --- 把手锁A--- 拨钮锁(刀闸锁无此项)—————————设计序号———————————户内用—————————————电磁锁K：电源开关按钮RL：电磁锁线圈R：电阻D：发光二极管1、2 工作电源图1 电磁锁接线原理图三、安装与使用3.1 电磁锁的选用电磁锁的类型由用户根据要锁定的对象及实际安装需要来选用。

1）对CS6-1型人力操作机构或者开关分合操作机构选用刀闸锁；2）对高压开关柜门或网门，可选用拨钮式或把手式门锁；3）根据门的打开方向，可选用左开门锁或右开门锁。

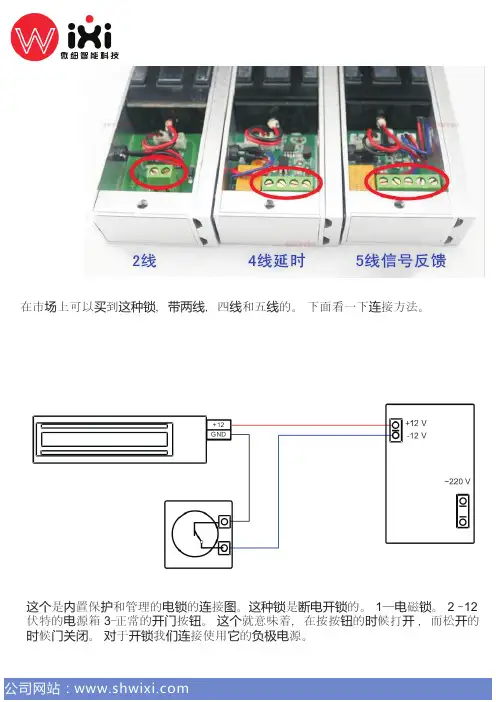

在市场上可以买到这种锁，带两线，四线和五线的。

下面看一下连接方法。

这个是内置保护和管理的电锁的连接图。

这种锁是断电开锁的。

1—电磁锁。

2–12伏特的电源箱3-正常的开门按钮。

这个就意味着，在按按钮的时候打开，而松开的时候门关闭。

对于开锁我们连接使用它的负极电源。

在这个图上展示的是四线的锁的连接图，在这种锁上电源持续给予电保护和管理的。

这个接点+12和GND(负极）。

而管理信号的接点在L+和L-。

所以L+连接+12伏特，而L-连接-12伏特。

连接接点L-断电是开启锁。

连接五线的锁的连接方法和连接两线的没有什么区别。

对于开启锁我们使用它的负极电源。

剩下的三个接点是NO ,COM ,NC。

在门关闭的时候，这些接点COM和NC都是关闭的状态。

而在门开启的时候，接点COM和NO是关闭的。

通常，这些接点的使用对于提示开门信号的。

比如，灯闪烁在开门的时候，而门关闭后灯熄灭。

在开门的时候灯闪烁，而关门的时候熄灭。

在这个连接中灯使用的是12伏特的电源。

1N4001连接使用内置没有管理和保护的锁，这种锁价格更便宜和连接更简单一些。

在这种情况下不用担心锁的哪个接点是正极，哪个接点是负极。

这样的话两个接点一样的。

重要！在这个时候电源断电在它的接点上产生高的电流和高压。

它可能破坏按钮。

在这个连接的管理和保护的位置上我们使用二极管。

它保护按钮不被高压所破坏。

二极管平行连接锁。

二极管的接点一端（带白色的）需要连接负极，而另一端需要连接正极。

在这个连接这里写着二极管的名称。

对于打开锁我们连接它的负极电源。

重要！最大的门禁电流可能大于锁的电流。

在二极管1N4001的电流最大是1安，和这个二极管适用于所有的机电锁使用。

1N54001N5821在使用几点锁（断电关门）。

我们使用常开的按钮。

这个就意味着，在按按钮的时候门是关闭的。

而断开按钮门的开启的。

对于开锁我们连接它的负极。

机电锁的电流可能达到3安。

对于这点我们使用其他的二极管连接。

各种门禁系统接线详细图解（含中控）涛哥安防2020-09-02 57847一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。

如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

二、举例：中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁)，锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。

注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电1、锁：锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。

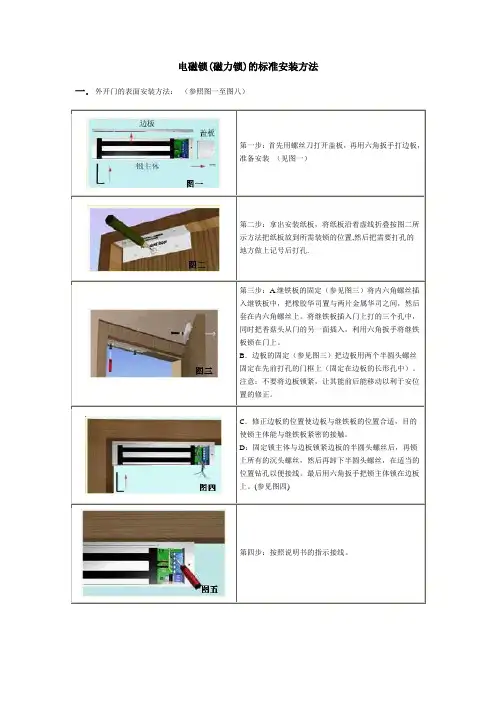

电磁锁(磁力锁)的标准安装方法一．外开门的表面安装方法：（参照图一至图八）★ 安装注意事项在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装 (ZL 型支架的安装方法）： 解决外装磁力锁的内装问题。

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L 支架。

每套Z&L 支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。

Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L 支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b ．用六角扳手将锁主体锁在L1支架上。

c. 对应于L1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。

（Z1与Z2的相对位置根据门的厚度可以调节）。

e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。

f. 如果是双扇门，可以用两个Z &L支架三、埋入式（内置式）安装法：内开门与外开门的埋入式安装方法一致对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。

此种方法取材方便，安装简单。

在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

图十图十一★安装注意事项在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

图解弱电工程门禁系统安装与接线，三分钟学会门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

拆开就是这样先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH 接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V 正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

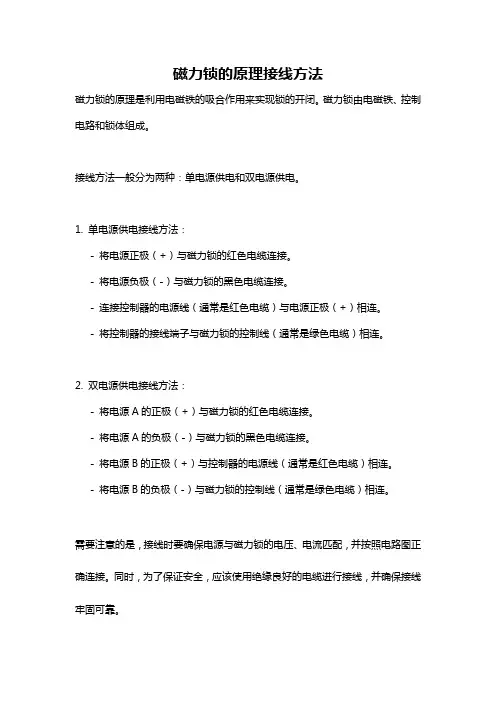

磁力锁的原理接线方法
磁力锁的原理是利用电磁铁的吸合作用来实现锁的开闭。

磁力锁由电磁铁、控制电路和锁体组成。

接线方法一般分为两种：单电源供电和双电源供电。

1. 单电源供电接线方法：
- 将电源正极（+）与磁力锁的红色电缆连接。

- 将电源负极（-）与磁力锁的黑色电缆连接。

- 连接控制器的电源线（通常是红色电缆）与电源正极（+）相连。

- 将控制器的接线端子与磁力锁的控制线（通常是绿色电缆）相连。

2. 双电源供电接线方法：
- 将电源A的正极（+）与磁力锁的红色电缆连接。

- 将电源A的负极（-）与磁力锁的黑色电缆连接。

- 将电源B的正极（+）与控制器的电源线（通常是红色电缆）相连。

- 将电源B的负极（-）与磁力锁的控制线（通常是绿色电缆）相连。

需要注意的是，接线时要确保电源与磁力锁的电压、电流匹配，并按照电路图正确连接。

同时，为了保证安全，应该使用绝缘良好的电缆进行接线，并确保接线牢固可靠。

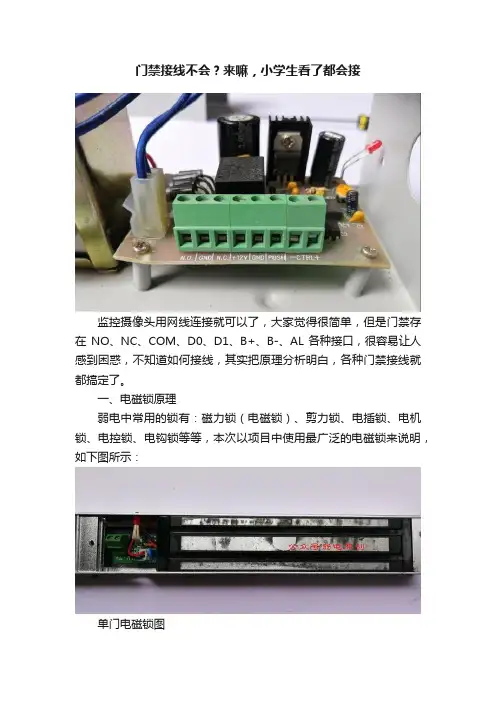

门禁接线不会？来嘛，小学生看了都会接监控摄像头用网线连接就可以了，大家觉得很简单，但是门禁存在NO、NC、COM、D0、D1、B+、B-、AL各种接口，很容易让人感到困惑，不知道如何接线，其实把原理分析明白，各种门禁接线就都搞定了。

一、电磁锁原理弱电中常用的锁有：磁力锁（电磁锁）、剪力锁、电插锁、电机锁、电控锁、电钩锁等等，本次以项目中使用最广泛的电磁锁来说明，如下图所示：单门电磁锁图电磁锁由锁体（上图）和衔铁组成，锁体上电后产生磁力，以磁力来吸附衔铁（门扇），简单说：通电它就吸合，断电它就松开。

单门电磁锁电路板图锁体里面的电路板很简单，12V电源插座，还有一个通电指示灯，除此之外，没有其它的控制电路了。

我们来演示一下：视频中红黑两根线是12V电源，可以看出，一通电电磁锁就吸合，断电就断开。

不管门禁设备多复杂，最终还是要靠通电、断电来控制电磁锁。

二、继电器原理电磁锁通电就吸合（关门），断电就松开（开门），实际使用中我们不可能人手去控制电源通断电，那如何实现呢？使用继电器：电路板上继电器图继电器是一种电子控制器件，通常应用于自动控制电路中，当输入两端加上一定的电压，其内部小线圈中就会流过一定的电流，从而产生电磁效应，内部衔铁就会在磁力吸引的作用下，克服返回弹簧的拉力吸向铁芯，从而带动输出端的触点吸合。

继电器等效原理图如下：继电器默认情况下NC和COM的触点是连通的，当控制端接入一定电压，继电器的COM触点会打向NO触点：继电器的原理说明白了，看一下怎么用：把COM接到电源的12V，由于默认情况下COM和NC是连通的，所以NC端电压也是12V，电磁锁正极接到NC，负极接到GND，这样电磁锁默认情况下就吸合（锁门）。

当对继电器控制端进行触发，继电器内部COM端会断开与NC的连接，打到NO端，导致电磁锁断电开门，这就是门禁的原理。

不论采用何种方式的门禁，刷卡、人脸识别、指纹识别、虹膜识别，最终都是根据上面的原理对门锁进行控制。
