第4章 根 轨 迹 法根轨迹法是分析和设计线性控制系统的图解方法，使用简便，在控制工程上得到了广泛应用。
本章首先介绍根轨迹的基本概念，然后重点介绍根轨迹绘制的基本法则，在此基础上，进一步讨论广义根轨迹的问题，最后介绍控制系统的根轨迹分析方法。
4.1 根轨迹的基本概念4.1.1 根轨迹概念所谓根轨迹，就是系统开环传递函数的某一参数从零变化到无穷时，闭环特征根在s 平面上变化的轨迹。
例如某控制系统的结构图如图4.1所示。
图4.1 控制系统其开环传递函数为()K (0.51)KG s s s =+其闭环传递函数为22()22Ks s s KΦ=++式中：K 为系统开环增益。
于是闭环特征方程可写为2220s s k ++=对上式求解得闭环特征根为1,21s =−令开环增益K 从零变化到无穷，利用上式求出闭环特征根的全部数值，将这些值标注在s 平面上，并连成光滑的粗实线，如图4.2所示，该粗实线就称为系统的根轨迹。
箭头表示随K 值增加根轨迹的变化趋势。
这种通过求解特征方程来绘制根轨迹的方法，称之为解析法。
画出根轨迹的目的是利用根轨迹分析系统的各种性能。
通过第3章的学习知道，系统第4章 根轨迹法·101··101·特征根的分布与系统的稳定性、暂态性能密切相关，而根轨迹正是直观反应了特征根在复平面的位置以及变化情况，所以利用根轨迹很容易了解系统的稳定性和暂态性能。
又因为根轨迹上的任何一点都有与之对应的开环增益值，而开环增益与稳态误差成反比，因而通过根轨迹也可以确定出系统的稳态精度。
可以看出，根轨迹与系统性能之间有着比较密切的联系。
图4.2 控制系统根轨迹4.1.2 根轨迹方程对于高阶系统，求解特征方程是很困难的，因此采用解析法绘制根轨迹只适用于较简单的低阶系统。
而高阶系统根轨迹的绘制是根据已知的开环零、极点位置，采用图解的方法来实现的。

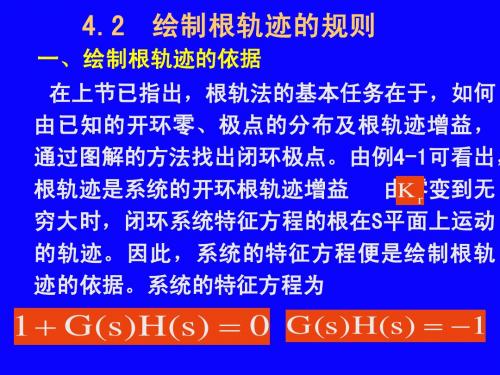

下面给出图解法绘制根轨迹的根轨迹方程。
4.2 绘制根轨迹的基本法则本节讨论根轨迹增益*K （或开环增益K ）变化时绘制根轨迹的法则。
熟练地掌握这些法则，可以帮助我们方便快速地绘制系统的根轨迹，这对于分析和设计系统是非常有益的。
法则1 根轨迹的起点和终点：根轨迹起始于开环极点，终止于开环零点；如果开环零点个数m 少于开环极点个数n ，则有)(m n -条根轨迹终止于无穷远处。
根轨迹的起点、终点分别是指根轨迹增益0=*K 和∞→时的根轨迹点。
将幅值条件式（4-9）改写为∏∏∏∏==-==--=--=mi inj j mn m i i nj jsz sp sz s ps K 1111*|1||1||)(||)(|(4-11)可见当s=j p 时，0*=K ；当s=i z 时，∞→*K ；当|s|∞→且m n ≥时，∞→*K 。
法则2 根轨迹的分支数，对称性和连续性：根轨迹的分支数与开环零点数m 、开环极点数n 中的大者相等，根轨迹连续并且对称于实轴。
根轨迹是开环系统某一参数从零变到无穷时，闭环极点在s 平面上的变化轨迹。
因此，根轨迹的分支数必与闭环特征方程根的数目一致，即根轨迹分支数等于系统的阶数。
实际系统都存在惯性，反映在传递函数上必有m n ≥。
所以一般讲，根轨迹分支数就等于开环极点数。
实际系统的特征方程都是实系数方程，依代数定理特征根必为实数或共轭复数。
因此根轨迹必然对称于实轴。
由对称性，只须画出s 平面上半部和实轴上的根轨迹，下半部的根轨迹即可对称画出。
特征方程中的某些系数是根轨迹增益*K 的函数，*K 从零连续变到无穷时，特征方程的系数是连续变化的，因而特征根的变化也必然是连续的，故根轨迹具有连续性。
法则3 实轴上的根轨迹：实轴上的某一区域，若其右边开环实数零、极点个数之和为奇数，则该区域必是根轨迹。
设系统开环零、极点分布如图4-5 所示。
图中，0s 是实轴上的点，)3,2,1(=i i ϕ是各开环零点到0s 点向量的相角，)4,3,2,1(=j j θ是各开环极点到0s 点向量的相角。
