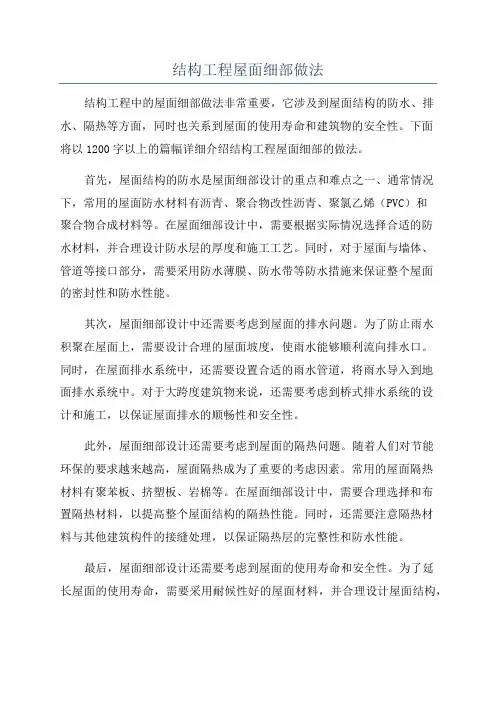

结构工程屋面细部做法结构工程中的屋面细部做法非常重要，它涉及到屋面结构的防水、排水、隔热等方面，同时也关系到屋面的使用寿命和建筑物的安全性。
下面将以1200字以上的篇幅详细介绍结构工程屋面细部的做法。
首先，屋面结构的防水是屋面细部设计的重点和难点之一、通常情况下，常用的屋面防水材料有沥青、聚合物改性沥青、聚氯乙烯（PVC）和聚合物合成材料等。
在屋面细部设计中，需要根据实际情况选择合适的防水材料，并合理设计防水层的厚度和施工工艺。
同时，对于屋面与墙体、管道等接口部分，需要采用防水薄膜、防水带等防水措施来保证整个屋面的密封性和防水性能。
其次，屋面细部设计中还需要考虑到屋面的排水问题。
为了防止雨水积聚在屋面上，需要设计合理的屋面坡度，使雨水能够顺利流向排水口。
同时，在屋面排水系统中，还需要设置合适的雨水管道，将雨水导入到地面排水系统中。
对于大跨度建筑物来说，还需要考虑到桥式排水系统的设计和施工，以保证屋面排水的顺畅性和安全性。
此外，屋面细部设计还需要考虑到屋面的隔热问题。
随着人们对节能环保的要求越来越高，屋面隔热成为了重要的考虑因素。
常用的屋面隔热材料有聚苯板、挤塑板、岩棉等。
在屋面细部设计中，需要合理选择和布置隔热材料，以提高整个屋面结构的隔热性能。
同时，还需要注意隔热材料与其他建筑构件的接缝处理，以保证隔热层的完整性和防水性能。
最后，屋面细部设计还需要考虑到屋面的使用寿命和安全性。
为了延长屋面的使用寿命，需要采用耐候性好的屋面材料，并合理设计屋面结构，以抵抗各种自然力的作用。
同时，在屋面细部设计中还需要设置防护设施，如护栏、防踩踏板等，以确保屋面的安全使用。
总之，结构工程屋面细部的做法涉及到屋面结构的防水、排水、隔热和安全等方面。
合理的屋面细部设计能够提高整个屋面结构的性能和使用寿命，保护建筑物及其内部设施的安全。
在实际工程中，需要根据实际情况选择合适的屋面材料和施工工艺，以确保屋面的质量和性能达到设计要求。
第1篇一、施工准备1. 技术准备：熟悉设计图纸，了解屋面结构形式、材料要求及施工工艺，确保施工质量。
2. 材料准备：提前采购屋面防水材料、保温材料、找平层材料、排水系统材料等，确保材料质量符合设计要求。
3. 工具准备：准备施工所需的工具，如切割机、卷尺、水平尺、电钻、电焊机、梯子等。
4. 人员准备：组织施工队伍，明确各工种职责，确保施工进度。
二、施工工艺1. 找平层施工（1）基层处理：清除屋面杂物、油污、积水等，确保基层干净、平整。
（2）找平层铺设：根据设计要求，选择合适的找平层材料，铺设厚度应符合规范要求。
铺设过程中，注意控制平整度，避免出现凹凸不平。
（3）找平层养护：找平层铺设完成后，进行养护，确保其强度达到设计要求。
2. 防水层施工（1）基层处理：对找平层进行清理，确保表面平整、干净。
（2）防水材料铺设：根据设计要求，选择合适的防水材料，按照施工规范进行铺设。
铺设过程中，注意搭接长度、焊接质量等。
（3）防水层检查：防水层铺设完成后，进行检查，确保无破损、空鼓、翘边等现象。
3. 保温层施工（1）基层处理：对防水层进行清理，确保表面平整、干净。
（2）保温材料铺设：根据设计要求，选择合适的保温材料，按照施工规范进行铺设。
铺设过程中，注意控制厚度、平整度等。
（3）保温层检查：保温层铺设完成后，进行检查，确保无破损、空鼓、翘边等现象。
4. 保护层施工（1）基层处理：对保温层进行清理，确保表面平整、干净。
（2）保护层铺设：根据设计要求，选择合适的地砖、板材等保护层材料，按照施工规范进行铺设。
铺设过程中，注意控制平整度、颜色等。
（3）保护层检查：保护层铺设完成后，进行检查，确保无破损、空鼓、翘边等现象。
三、施工注意事项1. 施工过程中，注意安全，遵守施工现场安全规定。
2. 严格按照施工规范进行施工，确保施工质量。
3. 加强材料管理，确保材料质量。
4. 施工过程中，注意环境保护，减少施工对周围环境的影响。
屋面工程细部做法一、水落口的设置屋面水落口要设置在最凹处，地漏采用竖向半球形地漏。
水落口周围直径500mm范围内坡度不小于5%（施工时严格控制水落口的标高），并用密封材料涂封，其厚度不应小于2mm。
水落口杯与基层接触处设置宽20mm、深20mm凹槽，嵌填密封材料，防水层贴入水落口杯内不应小于50mm。
三道防水附加层竖向水落口示意图二、水平出入口防水要求三、卷材防水屋面的泛水构造卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理，混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严，确保泛水面与屋面成活面高度为260mm。
同时禁止将管道等在泛水高度以下从室内穿出屋面（上层小屋面的雨水管、水箱间的溢流管等）。
女儿墙或砖墙泛水檐下防水收口四、变形缝防水及盖板构造变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部，变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖，变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
5-沥青麻丝；6-水泥砂浆层；7-混凝土盖板四、屋面分隔缝的设置1、女儿墙内侧面墙面抹灰长度超过4m时，要做分隔缝，分隔缝留置间距与保护层分隔缝间距相同。
2、防水保护层分隔缝的设置。
当采用水泥砂浆做保护层间距为2m×2m，缝宽20mm,缝内嵌入沥青砂；当保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。
3、卷材保护层与女儿墙、屋面建筑墙体交界处必须设置分隔缝，分隔缝可以防止裂缝产生并起分色作用。
分隔缝打胶前，先贴分色纸，均匀打胶后，再将分色纸拆除，防止交叉污染。
4、保护层与设备基础、柱子及其他平面变化、应力集中处设置分隔缝：如图所示：五、出屋面管道根部防水椎体做法:1、管道根部直径500mm范围内，找平层应抹出高度不小于30mm 的圆锥台；2、管道周围与找平层或细石混凝土防水层之间，应预留20mm ×20mm的凹槽，并用密封材料嵌填严密；3、管道根部四周应增设附加层，宽度和高度均不应小于300mm；4、管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
优质屋面工程细部做法优质屋面工程细部做法一、优质屋面工程细部作法质量要求1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。
保温层的排汽作法及排汽口构造应符合88J5图集的要求。
面层的材料质量及配合比必须符合设计要求。
2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。
防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。
屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。
3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。
屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。
4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。
铺撒彩砂应均匀，粘结牢固。
铺设人造草坪应均匀平整、防风吹落。
铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。
5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。
二、屋面面层精品效果的控制要点1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。
应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。
当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。
2．控制屋面面层的装饰质量。
屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。
装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。
3．控制屋面平面面层与竖向结构之间过渡的装饰作法。
屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。
圆弧造型作法见图l。
圆弧造型应采用混凝土，不得用砂浆以免出现裂缝，同时应随屋面统一设置分格缝。
4．防水层收头必须高于屋面面层250mm，通常在收头处设金属盖口条。
盖口条上面的缝要密封，方法有两种：(1)打胶，难度较大，打好不容易；(2)在盖口条与墙面缝隙处抹灰或用硅酮胶封闭，效果较好。
盖口条可采用不锈钢、彩色钢板制作，顺风接口严密打胶封口，阴角、阳角要在铁活加工时剪裁正确，保证严密不漏水，美观精巧。
5．屋面分格缝的控制如下。
(1)防水找平层设分格缝，纵横缝的间距不大于6m，缝宽20mm。
(2)水泥砂浆保护层或面层设分格缝，分格面积宜为lm2。
(3)细石混凝土保护层分格缝的分格面积不宜大于36 m2。
(4)块体材料保护层分格面积不宜大于lOOm2，缝宽不宜小于20mm。
(5)屋面刚性保护层与竖向结构边缘，如与女儿墙、机房、透气管、排烟道等部位设分格缝，缝宽30mm。
(6)各种分格缝均应用密封材料嵌填密实。
(7)屋面分格缝的位置要与屋面分水线、平面布置特点、饰面材料的模数、凸出屋面的构筑物密切配合，有序合理。
分格缝材料可用10mm厚的聚苯乙烯泡沫塑料板，根据排水坡向和标高要求裁出不同的高度，用水泥砂浆双面固定，作为面层施工时控制标高的主要标志之一。
嵌缝要求饱满顺直、密实均匀，具有良好的弹性及耐候性。
6．设备基础、出屋面的管道及其支撑架尽量支承在结构基层上，局部应增加附加防水层；预埋铁件安装前应抄平放线，做到标高准确、坚固稳定；饰面时做到体形方正，边角顺直，线条通顺，饰面平整，套割合理。
7．出屋面烟道、通风道的根部处理、通风口处理、通风帽处理，应与屋面风格一致，根部做圆弧，排砖与屋面一致，通风帽下面设滴水线，上面起脊。
也可通过深化设计做成建筑小品。
8．天沟内的排水坡向应准确、流畅，严禁有积水现象。
天沟、檐沟与屋面交界处、泛水、阴阳角等部位，由于构件断面的变化和屋面的变形常会产生裂缝，除要对这些部位做防水增强处理外，局部面层的抹灰或细石混凝土内宜掺用杜拉纤维等防裂材料。
9．雨水口四周可用切割成多块的扇形饰面砖拼成圆形图案，必要时采用两种颜色进行点缀，做到排砖整齐，勾缝光滑平整。
侧排水口可以做成半圆形，也可以做成矩形的斜坡口，坡度不应小于5％，作为临时集水坑，以利排水，水箅子起落灵活，使面层整体达到最佳观感质量。
10．屋面房间的门口雨罩、房间顶部造型都必须按屋面总体装饰风格精心雕琢细部作法，如滴水线、排砖一致、分格缝、防止裂缝的构造措施(设缝、软连接、排汽)和施工措施(分遍加纤维聚合物砂浆抹灰、加铁丝网或网格布、错台等)。
女儿墙栏杆、避雷装置的位置应与墙面排砖统筹考虑，如避雷卡子可设在砖缝中，栏杆立柱可设在砖缝十字中心线上等．三、过程控制1．施工过程中，要对保温层、找平层、防水层、隔离层、保护层、面层等施工过程进行跟踪检查验收，做好隐蔽验收记录。
各专业密切配合共同完成所有的设备基础、预埋铁件、预埋管线，防水层施工前要求各专业进行会审，确认所有的预埋、预留工程验收合格，并对其进行防水构造加强处理。
2．找坡层施工必须根据工程特点进行精心策划，测量放线，复核验证，做出标志，确保坡度正确，排水通畅。
找坡层施工后，要进行排水试验，保证屋面排水畅通，验证已无积水或排水不畅现象。
3．面层施工时，要有专职技术、质检人员跟踪指挥，检查验收，特别是细部处理，应由技术好、责任心强的高级技工完成。
4．面层局部完成后，在混凝土、砂浆的养护期内及未达到设计强度前，屋面严禁堆物和上人操作。
在焊接防雷接地网和安装其他设备、构件时，要采取有效的保护措施，确保面层不受损坏和污染。
5．面层完工后，对细部构造、分格缝等进行全部外观检查，并再次进行淋水或蓄水检验。
四、细部处理1．屋面排汽孔：做到大小一致，外形美观，排汽畅通，布置巧妙，安装牢固。
2．屋面排水沟：檐沟纵向排水坡度不应小于1％，檐沟表面平整美观，线条顺直，排水畅通，无积水现象。
3．屋面水落口：水落口上口的标高应设置在沟底的最低处，水落口周围直径500mm范围内坡度不应小于5％，附加防水涂膜厚度不应小于2mm，防水层贴入水落口内不应小于50mm。
杯四周与面层之间要留宽20mm、深20mm的凹槽，用高弹性、耐候的密封材料封堵。
水落口面层排砖整齐，勾缝光滑平整，水落口处无积水现象，水箅子起落灵活，整体达到最佳观感效果。
4．屋面反梁过水孔：反梁过水孔构造应符合设计要求，过水孔高度不应小于150mm，宽度不应小于250mm；当采用预埋钢管做过水孔时，直径不应小于100mm。
过水孔周围要用防水涂料、密封材料加强处理，预埋管两端与混凝土及面层交界处应留凹槽，用耐候胶密封。
5．屋面侧排水口：排水口外侧500mm范围内坡度不应小于5％，并应用防水涂料和密封材料加强处理，横式水落口杯与基层接触处应留宽20mm、深20mm的凹槽，嵌填密封胶料，杯口周围应平整光滑，坡度明显，对称方正，达到最佳观感质量。
6．屋面女儿墙：女儿墙防水构造合理，卷材、涂膜收口高度应大于泛水高度，且不小于屋面面层向上250mm。
混凝土墙防水收头用金属盖口条钉在混凝土墙上，钉距不大于900mm，盖口条与墙面的接缝宜设在抹灰层内或打胶封口。
女儿墙压顶也应做好防水，压顶表面光滑平整，向内流水，坡度一致，阳角通顺，鹰嘴明显，下口光滑平整，墙面色泽均匀，防雷接地网焊缝饱满，油漆光滑，平整通顺。
7．屋面表面与女儿墙的交界处：宜做成圆弧形，且整齐平顺，宽窄一致，并在圆弧下端与面层交界处沿周边留出30mm宽分格缝。
8．屋面分格缝：各层分格缝的位置和间距要结合工程特点，布置合理，满足使用功能。
找平层、保温层、防水保护层、块材面层均应按规范要求做分格缝，不同材料的分格面积不同。
分格缝等细部构造的密封处理，必须嵌填密实，连续饱满，粘结牢固，无气泡、开裂、脱落等缺陷，密封材料表面应平滑。
缝边应顺直，无凹凸不平现象，缝格宽度的允许偏差为±8％，胶体深度为宽度的50％-70％。
9．屋面面层：块材应平整，颜色适当，排砖讲究，砖缝顺直，缝的宽窄一致、深浅一致，擦缝颜色一致。
水泥砂浆、细石混凝土面层应平整、压光，色泽均匀，不得有酥松、起砂、起皮现象。
水泥砂浆、细石混凝土面层沿排水方向的平整度允许偏差为3mm。
10．屋面烟风道：排烟井道、盖板及排烟口下四周都要做出腰线和滴水线槽。
槽内棱角方正，光滑平整，槽口阳角平直方正，分色清晰、无污染。
盖板顶坡度明显，棱角通顺，表面平整、方正、光滑。
11．屋面透气管：伸出屋面管道根部周围与结构基层之间应预留20mmx20mm的凹槽，用密封材料嵌填密实。
卷材上卷300mm，上口加金属箍封密封胶，可从防水保护层起浇筑高出屋面面层不小于300mm的圆台混凝土保护墩。
12．屋面竖向排水管：距墙不应小于20mm，排水口距面层高度不应大于200mm，管卡安装牢固，间距均匀，排水口下可用其他坚固的饰面材料做成斜坡或簸箕口，起到缓冲保护面层和点缀作用。
13．屋面变形缝：泛水高度不应小于250mE，缝内填聚苯乙烯泡沫塑料，上部填放衬垫材料并用防水卷材封盖，缝顶加扣混凝土或金属盖板，盖板之间的接缝处应用密封材料嵌填，盖板顶做出分水线，排水坡度不小于5％，两侧做出滴水线槽。
