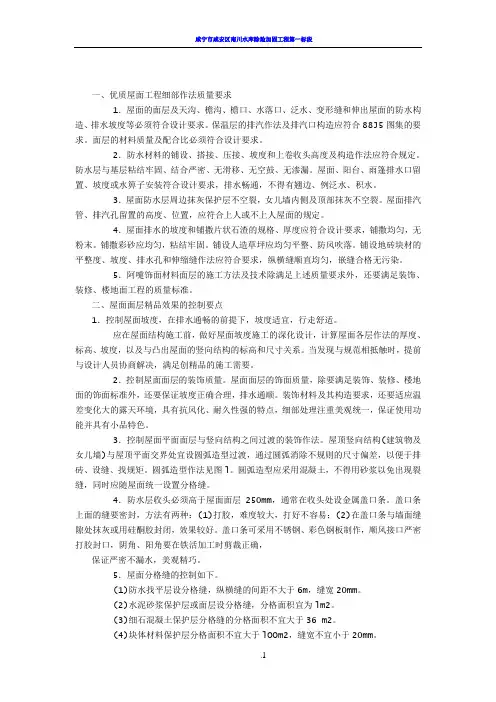

一、优质屋面工程细部作法质量要求1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。
保温层的排汽作法及排汽口构造应符合88J5图集的要求。
面层的材料质量及配合比必须符合设计要求。
2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。
防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。
屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。
3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。
屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。
4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。
铺撒彩砂应均匀，粘结牢固。
铺设人造草坪应均匀平整、防风吹落。
铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。
5．阿嚏饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。
二、屋面面层精品效果的控制要点1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。
应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。
当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。
2．控制屋面面层的装饰质量。
屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。
装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。
3．控制屋面平面面层与竖向结构之间过渡的装饰作法。
屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。
圆弧造型作法见图l。
细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
（甲方分包）●阻燃挤塑聚苯板粘贴（甲方分包）。
●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡，最薄处30厚（坡度详见各子项屋顶排水设计）6m×6m分格留槽，槽内至女儿墙设Φ25PVC通气管，间距3m●2mm厚聚氨酯涂膜防水层一道（甲方分包）●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰，两遍成活，阴阳角做圆弧角处理●钢筋混凝土结构层，原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
●厚阻燃挤塑聚苯板粘贴（甲方分包）●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1：3水泥砂浆找平层● 1：6水泥炉渣找坡层，最薄处30厚（坡度详见各子项屋顶排水设计）●钢筋混凝土结构层，原浆压光3、不保温不上人挑板，雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层，上翻300mm（甲方分包）●钢筋混凝土板面清理，1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。
1、候梯厅、走道、前室：●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜（由防水单位施工）●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面：●100厚C20混凝土垫层●900厚级配砂卵石回填层，分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面（混凝土地面）:●20mm厚1:3水泥砂浆面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库：●机动车库最薄处40厚C20砼面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼，内配钢筋￠6@250，单层双向，刻纹●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面：●20厚1:3水泥砂浆面层，表面撒1:1水泥砂子提浆抹光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面（混凝土楼面，有防水层）●20mm厚水泥砂浆面层，表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜（甲方分包）●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面（水泥砂浆地面，有防水层）：●20厚1:3水泥砂浆面层，刮平，找微坡向集水点● 1.2mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池：●20厚1：3水泥砂浆面层，刮平，找微坡向集水点● 1.5mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井：●20mm 厚1：3水泥砂浆面层压光●钢筋混凝土结构层12、水管井：●20mm厚1：3水泥砂浆压光，1%找坡，坡向地漏，表面压光● 1.5 mm厚JS防水层涂膜，上翻300mm（甲方分包）●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1：2.5水泥砂浆拉毛（商铺、办公室、客厅居中嵌玻璃条一道，卧室在门口嵌玻璃条一道）●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1（公共卫生间）●面层二次装修考虑●30mm厚C20细石混凝土保护层，坡向地漏，最薄处10mm，拉毛●2mm厚聚氨酯涂膜防水，沿墙上翻300，门洞处向房间内延伸300，洗手盆位置上翻参考墙面做法。
屋面工程细部做法一、水落口的设置屋面水落口要设置在最凹处，地漏采用竖向半球形地漏。
水落口周围直径500mm范围内坡度不小于5%（施工时严格控制水落口的标高），并用密封材料涂封，其厚度不应小于2mm。
水落口杯与基层接触处设置宽20mm、深20mm凹槽，嵌填密封材料，防水层贴入水落口杯内不应小于50mm。
三道防水附加层竖向水落口示意图二、水平出入口防水要求三、卷材防水屋面的泛水构造卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理，混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严，确保泛水面与屋面成活面高度为260mm。
同时禁止将管道等在泛水高度以下从室内穿出屋面（上层小屋面的雨水管、水箱间的溢流管等）。
女儿墙或砖墙泛水檐下防水收口四、变形缝防水及盖板构造变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部，变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖，变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
5-沥青麻丝；6-水泥砂浆层；7-混凝土盖板四、屋面分隔缝的设置1、女儿墙内侧面墙面抹灰长度超过4m时，要做分隔缝，分隔缝留置间距与保护层分隔缝间距相同。
2、防水保护层分隔缝的设置。
当采用水泥砂浆做保护层间距为2m×2m，缝宽20mm,缝内嵌入沥青砂；当保护层采用地砖等块材镶贴时，分格缝间距一般为6m×6m。
3、卷材保护层与女儿墙、屋面建筑墙体交界处必须设置分隔缝，分隔缝可以防止裂缝产生并起分色作用。
分隔缝打胶前，先贴分色纸，均匀打胶后，再将分色纸拆除，防止交叉污染。
4、保护层与设备基础、柱子及其他平面变化、应力集中处设置分隔缝：如图所示：五、出屋面管道根部防水椎体做法:1、管道根部直径500mm范围内，找平层应抹出高度不小于30mm 的圆锥台；2、管道周围与找平层或细石混凝土防水层之间，应预留20mm ×20mm的凹槽，并用密封材料嵌填严密；3、管道根部四周应增设附加层，宽度和高度均不应小于300mm；4、管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
屋面工程细部做法
1．屋面找坡、找平层
控制要点：
(1)屋面找坡层的铺、抹应从出水口位置拉放射线找坡，做到分水线清晰明快，坡度应符合设计与规范要求。
(2)找平层分格缝除在泛水的阴角处和屋脊处必须设置外，其余纵横向不得大于6m，缝宽20mm(上面应附加200mm～300mm的卷材单边点贴)。
找平层在收水后进行二次抹压，使表面坚固、密实、平整，终凝后覆盖浇水。
(3)为避免出水口因铺设卷材附加层而形成排水不畅，出水口的找平层需比其他部位低20mm。
(4)屋面突出部分(如女儿墙、立墙、变形缝、排汽口等)和转角处(如水落口、檐口、天沟、屋脊等)的找平层应随保温层做成平缓的半圆弧，便于防水层粘贴平整，不产生皱折、死角等。
圆弧半径：高聚物改性沥青防水卷材为50mm，合成高分子卷材为20mm(图2.1)。
如防水层不采用压盖砼保护做法，那么在找平层施工时，需将屋面突出部分和转角处的找平层半圆弧半径扩大至100～150mm。
图2.2 半圆弧形屋面找平层
2．屋面防水层
控制要点：
(1)刚性防水层与山墙、女儿墙以及突出屋面结构的交接处应留宽度为30mm的缝隙，并用密封材料填嵌，泛水处应铺设卷材或涂膜附加层，
(2)普通细石混凝土和补偿收缩混凝土防水层的分格缝，其纵横间距不得大于6m，分格缝的宽度宜为20mm，缝内嵌填密封材料，上部应设置保护层(图2.2.1)。
图2.2.1 刚性防水屋面
(3)卷材防水层在基层充分干燥后铺设，并应在檐口、泛水、屋面与突出屋面结构的连接处以及水落口四周，均按规范要求加铺一层卷材附加层，防水层要做到粘贴牢固、收头整齐、严密，无滑移、翘边、气泡、皱折等缺陷(图2.2.2)。
图2.2.2 卷材防水屋面
3．屋面防水细部做法
(1)天沟、檐沟应增铺附加层，卷材收头应固定密封。
(2)高低跨内排水天沟与立墙交接处应采用能适应变形的密封处理。
(3)铺贴泛水处的卷材采用满粘法；泛水收头应根据泛水高度和泛水墙体材料确定其密封形式。
——砖砌女儿墙墙体，高度h≤500mm时，卷材收头可直接粘贴至女儿墙压顶下，用压条钉压固定并用密封材料封闭严密；砖砌女儿墙高度h＞500mm 时，卷材收头可压入女儿墙凹槽内固定密封，凹槽60×60mm，距屋面找平层高度不小于250mm，外做细石砼压盖保护，凹槽上部的女儿墙墙体也应用水泥砂浆抹面做防水处理(图2.3.1)。
压顶防水处理做法：压顶向内侧找坡，坡度不小于6%，底边做鹰嘴滴水线。
图2.3.1 女儿墙泛水构造
——女儿墙墙体为混凝土时，卷材收头可采用金属压条钉压，密封材料封固，泛水外做细石砼压盖保护(图2.3.2、图2.3.3)。
图2.3.2 泛水收头图 2.3.3 上人屋面泛水收头
为确保压盖砼与防水层之间不产生脱离，压盖砼施工完毕，须在砼与防水层交接处，用防水油膏将缝隙二次周圈密封。
(4)屋面变形缝内填充泡沫塑料或沥青麻丝，上部填放衬垫材料，并用卷材封盖，顶部应加扣混凝土盖板或金属盖板(图2.3.4)。
图2.3.4 屋面变形缝
(5)水落口周围500mm范围内坡度不小于5％，水落口与基层接触处应留20mm×20mm的凹槽，嵌填密封材料(图2.3.5、图2.3.6)。
图2.3.5 水落口防水构造（一）
图2.3.6 水落口防水构造（二）
(6)屋面垂直出入口防水层收头应压在混凝土压顶圈梁下；水平出入口防水层收头应压在混凝土踏步下，防水层的泛水应设护墙(图2.3.7、图2.3.8)。
图2.3.7 屋面垂直出入口
图2.3.8 屋面水平出入口
(7)二级屋面的水落管下部应做抗冲层，自由排水时做40厚细石砼抗冲板，
有组织排水时，需做40厚水簸箕。
水落管距屋面的高度不大于200mm。
4．伸出屋面结构和管道根部做法
伸出屋面的结构及管道周围的找平层应做成圆锥台；管道与找平层间应留凹槽，并嵌密封材料；防水层收头处应用金属箍箍紧，并用密封材料填严(图2.4.1、图2.4.2、图2.4.3、图2.4.4)。
防水层外部抹出直径500mm、高度不小于30mm 的圆(方)台，做到不空不裂、线条顺直。
图2.4.1 管道出屋面根部防水构造
图2.4.2 伸出屋面管道排列整齐、高度一致
图2.4.3 伸出屋面管道细部处理
图2.4.4 伸出屋面结构细部处理
5．排汽屋面做法
(1)找平层设置的分格缝可兼作排汽道，排汽道应纵横贯通，不得堵塞。
(2)排汽出口设置原则：除在屋脊与横向分格缝交叉处和屋脊与山墙交接处必须设置外，其余纵横向以不大于6m(36m2)设置1个为宜。
(3)排汽出口采用在结构层上(保温层内)设置排汽管的做法，管下部设排汽孔，排汽管出屋面根部防水构造(图2.5.1、图2.5.2)。
图2.5.1 屋面排汽口构造
图2.5.2屋面排汽口效果图
屋面排汽口也可采用φ75 UPVC排水管加90度弯头制作。
(4)屋面女儿墙排汽口构造(图2.5.3、图2.5.4)。
可采用镀锌钢管，也可采用UPVC管制作，要与屋面排汽口材质统一。
图2.5.3 屋面女儿墙排汽口构造图2.5.4 屋面女儿墙排汽口效果图。
