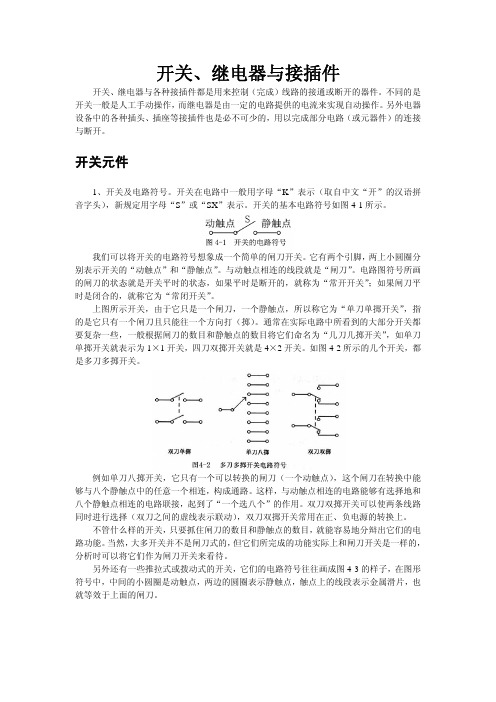

开关、继电器与接插件开关、继电器与各种接插件都是用来控制（完成）线路的接通或断开的器件。

不同的是开关一般是人工手动操作，而继电器是由一定的电路提供的电流来实现自动操作。

另外电器设备中的各种插头、插座等接插件也是必不可少的，用以完成部分电路（或元器件）的连接与断开。

开关元件1、开关及电路符号。

开关在电路中一般用字母“K”表示（取自中文“开”的汉语拼音字头），新规定用字母“S”或“SX”表示。

开关的基本电路符号如图4-1所示。

我们可以将开关的电路符号想象成一个简单的闸刀开关。

它有两个引脚，两上小圆圈分别表示开关的“动触点”和“静触点”。

与动触点相连的线段就是“闸刀”。

电路图符号所画的闸刀的状态就是开关平时的状态，如果平时是断开的，就称为“常开开关”；如果闸刀平时是闭合的，就称它为“常闭开关”。

上图所示开关，由于它只是一个闸刀，一个静触点，所以称它为“单刀单掷开关”，指的是它只有一个闸刀且只能往一个方向打（掷）。

通常在实际电路中所看到的大部分开关都要复杂一些，一般根据闸刀的数目和静触点的数目将它们命名为“几刀几掷开关”，如单刀单掷开关就表示为1×1开关，四刀双掷开关就是4×2开关。

如图4-2所示的几个开关，都是多刀多掷开关。

例如单刀八掷开关，它只有一个可以转换的闸刀（一个动触点），这个闸刀在转换中能够与八个静触点中的任意一个相连，构成通路。

这样，与动触点相连的电路能够有选择地和八个静触点相连的电路联接，起到了“一个选八个”的作用。

双刀双掷开关可以使两条线路同时进行选择（双刀之间的虚线表示联动），双刀双掷开关常用在正、负电源的转换上。

不管什么样的开关，只要抓住闸刀的数目和静触点的数目，就能容易地分辩出它们的电路功能。

当然，大多开关并不是闸刀式的，但它们所完成的功能实际上和闸刀开关是一样的，分析时可以将它们作为闸刀开关来看待。

另外还有一些推拉式或拨动式的开关，它们的电路符号往往画成图4-3的样子，在图形符号中，中间的小圆圈是动触点，两边的圆圈表示静触点，触点上的线段表示金属滑片，也就等效于上面的闸刀。

各种接插件类型及识别接插件是指用于连接不同设备、接口或接口之间的连接器，用于传输电信号、数据信号或电力信号等。

接插件的种类繁多，下面将详细介绍几种常见的接插件类型及其识别方法。

一、USB接口USB（Universal Serial Bus）是一种常见的数字数据连接接口，用于连接计算机与外部设备。

USB接口具有热插拔功能，广泛应用于计算机、手机、相机等设备中。

USB接口分为不同类型，包括USB-A、USB-B、USB-C等。

USB-A是最常见的类型，用于连接计算机和外部设备，例如鼠标、键盘等。

USB-B通常用于连接打印机和一些较老的外部设备。

USB-C是最新的类型，支持双向传输和翻转插拔，逐渐成为各种设备的标准接口。

识别USB接口的方法是通过观察插头形状和接口标识。

USB-A接口插头为长方形，USB-B接口插头为带有方形孔的矩形，USB-C接口插头为矩形形状但边角更圆。

二、RJ45接口RJ45（Registered Jack 45）是一种常见的网络接口，广泛应用于以太网连接中。

RJ45接口用于连接计算机、路由器、交换机等设备。

RJ45接口是八线接口，用于传输以太网信号。

它的插头有8个金属触点，通常使用的是8P8C插座。

RJ45接口的识别方法是通过观察插头形状和颜色。

通常，RJ45接口插头为长方形，有8个金属接触点，一般为透明或灰色。

三、HDMI接口HDMI接口具有传输高清视频和音频信号的能力，插头形状为长方形，通常有19个针脚。

HDMI接口分为不同版本，包括HDMI1.4、HDMI2.0等，版本不同支持的分辨率和带宽也不同。

识别HDMI接口的方法是通过观察插头形状和接口标识。

HDMI接口插头为长方形，有19个金属接触点，通常有HDMI字样标识。

四、3.5mm音频接口3.5mm音频接口是一种常见的用于连接音频设备的接口，如耳机、扬声器等。

3.5mm音频接口也称为耳机插孔或耳机接口。

3.5mm音频接口插头形状为圆柱形，通常有三个金属触点。

在电工学中，端子多指接线终端，又叫接线端子，种类分单孔，双孔，插口，挂钩等，从材料分，铜镀银，铜镀锌，铜，铝，铁等。

下面介绍几款我们常见的电线接插件端子样式和尺寸规格。

一、管型接插端子如图
管型接插端子型号、规格见下表
二、全绝缘片型端子如图
全绝缘片型端子的型号、规格见下表
三、圆形预绝缘端子如图
圆形预绝缘端子的型号、规格见下表
四：叉形预绝缘端子如图
叉形预绝缘端子的型号、规格见下表
五：圆形裸端子如图
圆形裸端子的型号、规格见下表
六、预绝缘片型端子如图
预绝缘片型端子的型号、规格见下表
压接式多极连接器型号规格见下表
