常用PCB接插件端子[1]

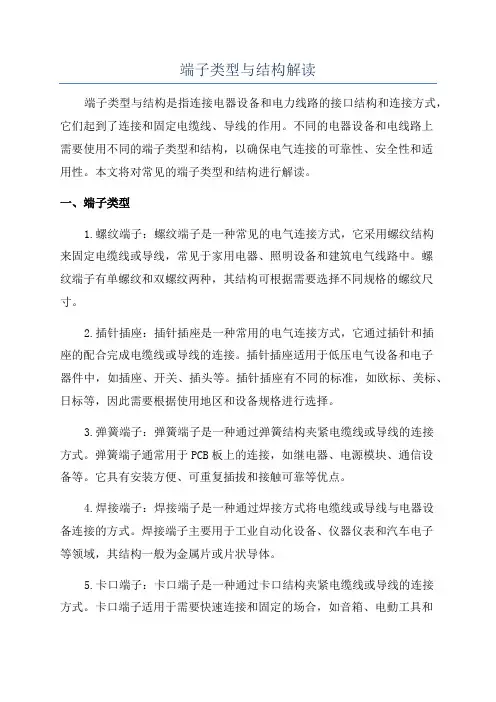

端子类型与结构解读端子类型与结构是指连接电器设备和电力线路的接口结构和连接方式，它们起到了连接和固定电缆线、导线的作用。

不同的电器设备和电线路上需要使用不同的端子类型和结构，以确保电气连接的可靠性、安全性和适用性。

本文将对常见的端子类型和结构进行解读。

一、端子类型1.螺纹端子：螺纹端子是一种常见的电气连接方式，它采用螺纹结构来固定电缆线或导线，常见于家用电器、照明设备和建筑电气线路中。

螺纹端子有单螺纹和双螺纹两种，其结构可根据需要选择不同规格的螺纹尺寸。

2.插针插座：插针插座是一种常用的电气连接方式，它通过插针和插座的配合完成电缆线或导线的连接。

插针插座适用于低压电气设备和电子器件中，如插座、开关、插头等。

插针插座有不同的标准，如欧标、美标、日标等，因此需要根据使用地区和设备规格进行选择。

3.弹簧端子：弹簧端子是一种通过弹簧结构夹紧电缆线或导线的连接方式。

弹簧端子通常用于PCB板上的连接，如继电器、电源模块、通信设备等。

它具有安装方便、可重复插拔和接触可靠等优点。

4.焊接端子：焊接端子是一种通过焊接方式将电缆线或导线与电器设备连接的方式。

焊接端子主要用于工业自动化设备、仪器仪表和汽车电子等领域，其结构一般为金属片或片状导体。

5.卡口端子：卡口端子是一种通过卡口结构夹紧电缆线或导线的连接方式。

卡口端子适用于需要快速连接和固定的场合，如音箱、电動工具和家用电器等。

卡口端子结构一般为金属片或弹片，具有插拔方便、接触可靠等特点。

二、端子结构1.单点接触结构：单点接触结构是一种通过一个点完成电缆线或导线的连接。

单点接触结构一般用于低电流和低压的场合，如电子元器件、数字电路和仪器仪表等。

它的结构简单，接触面积小，适用于需要紧凑设计和高密度布线的电路。

2.多点接触结构：多点接触结构是一种通过多个点完成电缆线或导线的连接。

多点接触结构适用于高电流和高压的场合，如发电机、高压变压器和电动机等。

多点接触结构的接触面积大，能够承受较大的电流和电压。

接线端子接线方法接线端子是电气连接中常见的一种连接器，它能够将导体连接在一起，实现电气信号的传输。

正确的接线方法能够保证电路的正常运行，避免因接线不当而引起的故障。

下面将介绍几种常见的接线端子接线方法，希望对大家有所帮助。

首先，我们来介绍螺丝端子的接线方法。

螺丝端子是一种常见的接线端子，它通过螺丝的旋紧来实现导体的连接。

在接线时，首先要确保导体的裸露部分长度适当，不宜过长或过短。

然后，将导体插入端子孔中，旋紧螺丝，直至导体牢固地固定在端子上。

接下来，用万用表检测接线是否牢固可靠，以确保接线质量。

其次，我们来介绍弹簧端子的接线方法。

弹簧端子是一种使用弹簧力将导体夹紧的接线端子，它的接线方法相对比较简单。

在接线时，只需将导体插入端子孔中，弹簧力会自动将导体夹紧，完成接线。

接线完成后，同样需要用万用表检测接线是否良好，以确保连接可靠。

另外，还有一种常见的接线端子是压接端子。

压接端子通过压接工具将导体与端子连接，它的接线方法相对来说稍微复杂一些。

在接线时，首先需要将导体的裸露部分用压线钳压扁，然后将压扁后的导体插入端子孔中，利用压接工具对端子进行压接，确保连接牢固。

同样，接线完成后需要进行接线质量检测，以确保连接可靠。

除了以上介绍的几种接线端子接线方法外，还有一些特殊类型的接线端子，如插拔式端子、焊接端子等，它们的接线方法也各有特点。

在进行接线时，需要根据具体的端子类型和接线要求进行操作，确保接线质量和连接可靠性。

总的来说，无论是哪种类型的接线端子，正确的接线方法都是至关重要的。

在进行接线时，需要注意导体长度、固定牢固性、接线质量等方面的要求，确保接线的可靠性和安全性。

希望本文介绍的接线端子接线方法能够对大家有所帮助，谢谢阅读！。

接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。

接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。

本文将对接线端子的基本知识进行介绍。

一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。

根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。

1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。

常用的网线接线端子有RJ11、RJ45等。

2.端子块：一种常用的接线端子，可用于终端板上。

它的设计便于安装和拆卸，可以提高生产效率。

根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。

3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。

二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。

1.接线孔：接线端子上的接线孔用于插入电源线。

根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。

2.插针：插针是接线端子上用于插入接线孔的部分。

插针通常由金属材料制成，具有良好的导电性能和机械强度。

插针的形状和尺寸取决于接线孔的形状和尺寸。

接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。

当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。

三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。

2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。

3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。

接线端子广泛应用于电力、通信、电子、家电等领域。

在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。

在电工学中，端子多指接线终端，又叫接线端子，种类分单孔，双孔，插口，挂钩等，从材料分，铜镀银，铜镀锌，铜，铝，铁等。

下面介绍几款我们常见的电线接插件端子样式和尺寸规格。

一、管型接插端子如图
管型接插端子型号、规格见下表
二、全绝缘片型端子如图
全绝缘片型端子的型号、规格见下表
三、圆形预绝缘端子如图
圆形预绝缘端子的型号、规格见下表
四：叉形预绝缘端子如图
叉形预绝缘端子的型号、规格见下表
五：圆形裸端子如图
圆形裸端子的型号、规格见下表
六、预绝缘片型端子如图
预绝缘片型端子的型号、规格见下表
压接式多极连接器型号规格见下表
（注：范文素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注。

）。

接线端子知识介绍接线端子是一种用于电气连接的装置，常用于电路板、电器设备、控制箱等场合。

它的主要功能是连接电子组件、导线和电缆，使电流能够顺畅地传递。

接线端子具有结构简单、安装方便、可重复使用等优点，广泛应用于工业自动化、电力系统、通讯设备等领域。

接线端子的种类繁多，常见的有螺丝型接线端子、弹簧型接线端子、插针型接线端子等。

不同类型的接线端子适用于不同的场合和要求。

螺丝型接线端子是一种利用螺丝将导线压紧的接线方式。

它的结构简单，可靠性高，适用于较大电流和较高温度环境下的连接。

它的缺点是安装较为繁琐，需要使用螺丝刀等专用工具。

弹簧型接线端子是一种利用弹簧力量来固定导线的接线方式。

它的安装简单快捷，不需要额外的工具，方便于维护和更换。

弹簧型接线端子通常有直插式和插片式两种结构，可适用于不同的导线截面和连接要求。

插针型接线端子是一种通过插拔连接电路的接线方式。

它通常由插针和插座两部分组成，插针安装在导线上，插座则安装在电路板或设备上。

插针型接线端子的优点是可靠的连接，便于拆卸和替换，适用于频繁插拔的场合。

除了以上常见的接线端子类型，还有一些特殊用途的接线端子，如压力型接线端子、压接型接线端子、焊接型接线端子等。

这些接线端子适用于特殊的工作环境和连接要求，能够满足特定的技术需求。

接线端子在电路连接中起到了至关重要的作用。

它能够确保电流传输的稳定性和可靠性，减少电路故障的发生。

同时，接线端子的使用也方便了设备的维护和更换，降低了维修的难度和成本。

在选择接线端子时，需要考虑多方面的因素。

首先是导线截面和连接要求。

不同的导线截面需要匹配相应的接线端子，确保连接的稳定性和电流传输的顺畅性。

其次是工作环境和使用条件。

有些接线端子适用于高温、高压等特殊环境，而有些则适用于普通的工业控制和设备连接。

最后是安装和维修的便捷性。

接线端子的安装方式和连接方式应该方便、快捷，便于后期的维护和更换。

总之，接线端子是电气连接中不可或缺的一部分。

pcb连接器压接工艺
PCB连接器压接工艺是一种常见的连接电路板和插件的方法。

该工艺使用压接方式将电路板上的引脚与连接器插座上的插槽连接起来，以实现电路板和插件之间的传输信号。

下面是该工艺的具体步骤： 1. 准备工作：准备好需要使用的连接器和电路板，并清洁好连接区域。

2. 位置固定：将连接器插座放置在适当的位置，并用夹具将其固定在电路板上。

3. 引脚对齐：将电路板上的引脚与连接器插座上的插槽进行对齐。

4. 压接：使用压接工具将电路板上的引脚与连接器插座上的插槽进行压接，使其紧密连接在一起。

5. 检查：对连接区域进行检查，确保连接牢固可靠。

以上是PCB连接器压接工艺的具体步骤。

在操作过程中，需要注意保持连接区域的清洁，避免引入异物影响连接效果。

同时，对于一些高精度的连接器，需要使用专业的压接工具进行操作，以确保连接质量。

- 1 -。

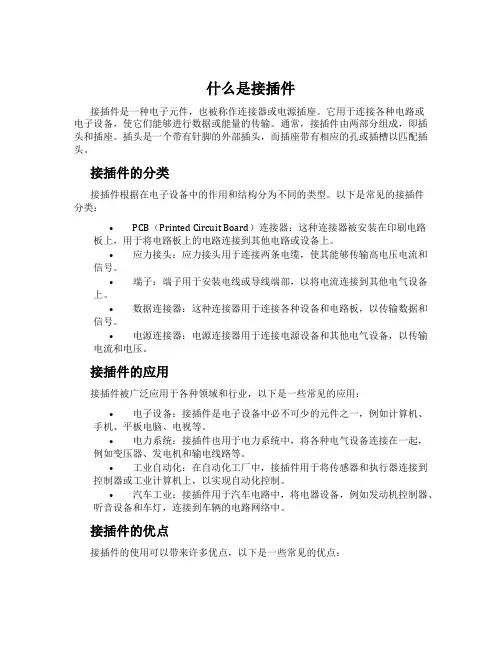

什么是接插件接插件是一种电子元件，也被称作连接器或电源插座。

它用于连接各种电路或电子设备，使它们能够进行数据或能量的传输。

通常，接插件由两部分组成，即插头和插座。

插头是一个带有针脚的外部插头，而插座带有相应的孔或插槽以匹配插头。

接插件的分类接插件根据在电子设备中的作用和结构分为不同的类型。

以下是常见的接插件分类：•PCB（Printed Circuit Board）连接器：这种连接器被安装在印刷电路板上，用于将电路板上的电路连接到其他电路或设备上。

•应力接头：应力接头用于连接两条电缆，使其能够传输高电压电流和信号。

•端子：端子用于安装电线或导线端部，以将电流连接到其他电气设备上。

•数据连接器：这种连接器用于连接各种设备和电路板，以传输数据和信号。

•电源连接器：电源连接器用于连接电源设备和其他电气设备，以传输电流和电压。

接插件的应用接插件被广泛应用于各种领域和行业，以下是一些常见的应用：•电子设备：接插件是电子设备中必不可少的元件之一，例如计算机、手机、平板电脑、电视等。

•电力系统：接插件也用于电力系统中，将各种电气设备连接在一起，例如变压器、发电机和输电线路等。

•工业自动化：在自动化工厂中，接插件用于将传感器和执行器连接到控制器或工业计算机上，以实现自动化控制。

•汽车工业：接插件用于汽车电路中，将电器设备，例如发动机控制器、听音设备和车灯，连接到车辆的电路网络中。

接插件的优点接插件的使用可以带来许多优点，以下是一些常见的优点：•易于安装和拆卸：接插件的设计使得安装和拆卸变得非常容易，因此大大降低了维护和维修的难度。

•接口规范化：接插件的标准化接口可以确保不同的设备都能够正确地连接，这意味着设备之间的兼容性变得更好。

•节省空间：由于接插件被设计成小型化，因此能够节省空间和提高设备的密度。

•安全和可靠：接插件具有防水、防尘、防震和耐高温的特性，这使得它们非常适用于恶劣环境下的应用。

结论综上所述，接插件是电子工程中非常重要的一种元件，具有广泛的应用。

端子连接线的作用是使联线更方便，减少电子产品的体积，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。

下面带大家来了解一下。

1、端子连接线的规格如下：有0.8mm、1.0mm、1.2mm、1.25mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。

2、端子连接线常见型号如下：A型：两端连接且补强板粘贴在绝缘胶纸上;B型：补强板交叉直接粘贴在绝缘胶纸上;C型：两端补强板直接粘贴在导体上;D型：两端补强板交叉直接粘贴在导体上;E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡;F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离;G型：两端直接焊锡。

国产圆型裸端头OT编号型号插入导线截面前后总长宽度F内圆直径E长度D内径C1 OT1-30.75-1 5.7 3.15 1.913.52 OT1-4 7.4 4.1 15.53 OT1-5 9 5.1 174 OT1.5-31.2-1.5 6 3.15 2.1145 OT1.5-4 7.1 4.1 15.456 OT70-16 27.5 16.5 52.557 OT95-880-95 18.5 8.320 1543.558 OT95-10 22.7 10.3 48.559 OT95-12 24.5 12.5 49.560 OT95-14 27.5 14.5 53.561 OT95-16 31 16.5 57.5国产叉型裸端头UT编号型号插入导线载面前后总长A宽度F内圆直径E长度D内径C1 UT1-30.75-1 5.5 3.15 1.814.52 UT1-4 6.8 4.1 153 UT1.5-31.2-1.5 5.5 3.15 2.214.54 UT1.5-4 7 4.1 15.55 UT1.5-5 8.5 5.1 176 UT1.5-6 10 6.1 19.57 UT2.5-32-2.5 5.8 3.15 2.719.58 UT2.5-4 7 4.1 169 UT2.5-5 8.5 5.1 1810 UT2.5-6 10 6.1 2011 UT4-43-4 7.5 4.16.2 3.21812 UT4-5 8.5 5.1 19.513 UT4-6 10.5 6.1 21.514 UT4-8 13.3 8.1 2415 UT6-45-6 8 4.17 4.219.516 UT6-5 9.2 5.1 21.319 UT10-6 8-10 12 6.2 8.5 5.6 25 20 UT10-814.2 8.2 27.2圆型绝缘端头型号导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A编号尺寸颜色型号 美制螺栓号 螺栓口直径 B L F H D d2 mm mmmmmmmm1 RV1.25-3.2 #4 3.2mm 5.7 17.8 4.95 104.32 RV1.25-3.7S #6 3.7mm 5.7 17.8 4.953 RV1.25-4S #8 4.3mm 6.6 20.1 6.34 RV1.25-4L #8 4.3mm 8 21.5 7 5 RV1.25-5 #10 5.3mm 8 21.576 RV1.25-6 1/4 6.5mm 11.6 27.5 11.17 RV1.25-8 5/16 8.4mm 11.6 27.5 11.1 8 RV1.25-10 3/8 10.5mm 13.6 31.6 13.9 导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A9 RV2-3.2 #4 3.2mm 6.6 17.8 4.3 104.910 RV2-3.7S #6 3.7mm 6.6 17.8 4.3 11 RV2-4S #8 4.3mm 6.6 21712 RV2-4L #8 4.3mm 8.5 22.5 7.75 13 RV2-5S #10 5.3mm 8.5 22.5 7.75 14 RV2-6 1/4 6.5mm 12 27.6 11 15 RV2-8 5/16 8.4mm 12 27.61116RV2-103/810.5mm13.630.2 13.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A17 RV5.5-3.7 #6 3.7mm 7.2 21.4 5.9 12.56.718 RV5.5-4S #8 4.3mm 7.2 21.4 5.9 19 RV5.5-5 #10 5.3mm 9.5 25.5 8.3 20 RV5.5-6 1/4 6.5mm 12 31.51321 RV5.5-8 5/16 8.4mm 15 33.7 13.7 22 RV5.5-10 3/8 10.5mm 15 33.7 13.7 23 RV5.5-12 1/2 13mm 19.2 38.116导线截面：2。

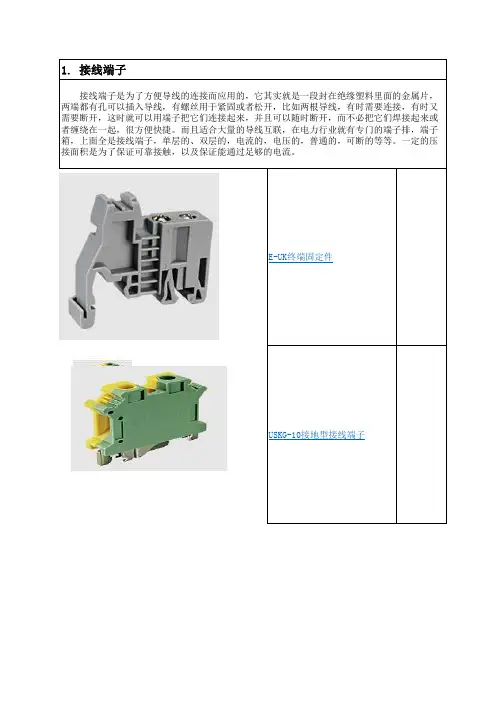

1. 接线端子接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。

而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。

一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

E-UK终端固定件USKG-10接地型接线端子UK5-HESI熔断型接线端子UK10-DRHESILED熔断型接线端子UKB2标记座USLKG6接地型接线端子UDK4双进双出接线端子UKK5双层接线端子UK-1.5N普通型接线端子UK-3N普通型接线端子UK-6N普通型接线端子UK-16N普通型接线端子UK-150N大电流接线端子UK-50N大电流接线端子UK-35N普通型接线端子JF5-1.5B标记座JF5-25/2普通二组端子JF5-10/5普通五组端子JF5-10/1普通型接线端子JF5-6/3普通三组端子JF5-6/1普通型接线端子JF5-2.5/3普通三组端子JF5-2.5/1普通型接线端子JF5-1.5/3普通三组端子JF5-1.5/1普通型接线端子UK10-DRHESI熔断型接线端子USLKG-35接地型接线端子UK5-HESILED熔断型接线端子UKB1标记座USLKG5接地型接线端子USLKG3接地型接线端子UKK5双层单联接线端子URTK/S试验型接线端子UK-2.5B普通型接线端子UK-5N普通型接线端子UK-10N普通型接线端子UIK-16B普通型接线端子UK-95N大电流接线端子UIK-35B普通型接线端子JF5-2.5B标记座JF5-25/5普通五组端子JF5-25/1普通型接线端子JF5-10/2普通二组端子JF5-6/5普通五组端子JF5-6/2普通二组端子JF5-2.5/5普通五组端子JF5-2.5/2普通二组端子JF5-1.5/5普通五组端子JF5-1.5/2普通二组端子。
