各种接插件类型及识别在电子领域中，接插件是指用于连接电路或设备的插头和插座。
它们可以根据用途和特性进行分类和识别。
下面将介绍各种接插件类型及其识别方法。
1.电源插头和插座：这是用于连接电器设备与电源的插头和插座，常见的有国际通用的两脚插头（如C型、J型）和三脚插头（如NEMA5-15）等。
电源插头和插座通常具有特定形状和大小，以确保正确的配对连接，并且可能有额外的安全功能，如接地插头。
2.通信插头和插座：3.视频/音频插头和插座：用于连接视频和音频设备的插头和插座。
其中最常见的是耳机插头（如3.5mm）和音频/视频插头（如RCA）。
此外，还有HDMI插头、VGA 插头、DisplayPort插头等。
4.数据插头和插座：用于连接数据设备的插头和插座。
最常见的是USB插头和插座，有多种型号，如USB-A、USB-B、Micro USB、USB-C等。
此外，还有FireWire 插头、eSATA插头等。
5.扩展插头和插座：用于扩展设备连接的插头和插座。
最典型的例子是电源延长线，它具有一个插头和一个插座，可以将电源连接延长到较远的位置。
同样，还有USB延长线、音频延长线等。
6.传感器插头：用于连接传感器设备和测量仪器的插头和插座。
传感器插头的类型和形状各异，通常根据具体的传感器应用来设计和识别。
7.电池插座：用于连接电池和电池充电设备的插头和插座。
不同类型的电池有不同的插头和插座设计，以保证正确的连接和充电。
除了以上列举的常见接插件类型，还有许多其他特定的插头和插座，如芯片编程插头、模块连接插头等。
要识别接插件类型，可以根据以下方式进行：1.外观形状：不同类型的接插件通常具有特定的形状和结构，可以根据外观来初步判断其类型。
2.引脚数量和排列：接插件的引脚数量和排列方式也是一个重要的识别依据。
不同类型的接插件具有不同数量和排列的引脚，可通过引脚数量和位置的对比来识别插头和插座。
3.标记和标识：很多接插件上会标有型号、规格或标识，通过阅读这些标记可以找到相应的说明书，进一步确认其类型和用途。
各种接插件类型及识别
结构清楚，无语法错误，完整性高，文档通俗易懂。
一、概述
接插件是电子产品中贯穿始终的重要组成部分，它不仅用于承担连接设备的功能，还能提供电缆之间信号的传导。
接插件的类型繁多，小到普通的USB充电线，大到专业的电力插座，不同类型的接插件都有它独特的功能，为了能方便的识别不同的接插件，我们需要学会通过外形形状和不同的元件来进行识别。
二、常见接插件类型
1、话筒插座：话筒插座是一种比较特殊的接插件，它主要用于电子设备中接受话筒信号的输入，一般情况下话筒插座带有三个插孔，分别为左声道、右声道和地线，它们之间有一定的距离，视频设备上还会有同轴接口，用来接收同轴讯号的输入。
2、USB插槽：USB插槽是一种非常常见的接插件，它拥有独特的外形形状，通常用于电脑的数据传输和充电应用，目前市场上的USB插槽分为标准型和小型型两种，标准型主要用于普通的数据传输以及充电，而小型型则主要用于便携式设备的充电。

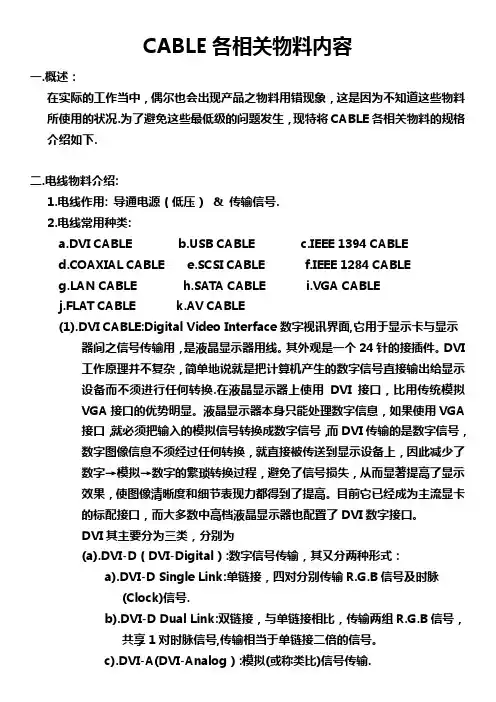

CABLE各相关物料内容一.概述：在实际的工作当中，偶尔也会出现产品之物料用错现象，这是因为不知道这些物料所使用的状况.为了避免这些最低级的问题发生，现特将CABLE各相关物料的规格介绍如下.二.电线物料介绍:1.电线作用: 导通电源（低压） & 传输信号.2.电线常用种类:a.DVI CABLEB CABLEc.IEEE 1394 CABLEd.COAXIAL CABLEe.SCSI CABLEf.IEEE 1284 CABLEN CABLE h.SATA CABLE i.VGA CABLEj.FLAT CABLE k.AV CABLE(1).DVI CABLE:Digital Video Interface数字视讯界面,它用于显示卡与显示器间之信号传输用，是液晶显示器用线。
其外观是一个24针的接插件。
DVI工作原理并不复杂，简单地说就是把计算机产生的数字信号直接输出给显示设备而不须进行任何转换.在液晶显示器上使用DVI接口，比用传统模拟VGA接口的优势明显。
液晶显示器本身只能处理数字信息，如果使用VGA接口，就必须把输入的模拟信号转换成数字信号，而DVI传输的是数字信号，数字图像信息不须经过任何转换，就直接被传送到显示设备上，因此减少了数字→模拟→数字的繁琐转换过程，避免了信号损失，从而显著提高了显示效果，使图像清晰度和细节表现力都得到了提高。
目前它已经成为主流显卡的标配接口，而大多数中高档液晶显示器也配置了DVI数字接口。
DVI其主要分为三类，分别为(a).DVI-D（DVI-Digital）:数字信号传输，其又分两种形式：a).DVI-D Single Link:单链接，四对分别传输R.G.B信号及时脉(Clock)信号.b).DVI-D Dual Link:双链接，与单链接相比，传输两组R.G.B信号，共享1对时脉信号,传输相当于单链接二倍的信号。
c).DVI-A(DVI-Analog）:模拟(或称类比)信号传输.(b).DVI-I(DVI-Integrated):模拟与数字信号共存传输(2).USB CABLE:Universal Serial Bus通用串列汇流排, 此接口大家可能最熟悉了吧，USB是设计用来连接鼠标、键盘、移动硬盘、数码相机、网络电话（VoIP:Voice over Internet Protocol的 skype之类）、打印机等外围设备的，理论上一个USB主控口可以最大支持127个设备的连接.USB接口可以带有供电线路，这样USB设备例如移动硬盘等就不用再接一条电源线了（最高500mA5V电压），现在支持USB接口的手机也可以通过电脑来充电。
接插件的种类定义：接插件也叫接插件。
国内也称作接头和插座，一般是指电接插件。
即连接两个有源器件，传输电流或连接信号。
因为它是连接两个有源器件的插件，所以就叫接插件。
主要类别和特点：接插件大全里常用的主要有M12接插件，M8接插件，电磁阀接插件。
M12接插件的螺纹是M12*1，连接方式有两种焊接浇筑电缆式连接或螺钉对插连接，外壳防护等级IP67，针数有4针、5针、8针，孔数有4孔、5孔、8孔，产品外形有直头、弯头。
M12接插件有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，此款连接器有带屏蔽与不带屏蔽功能，防水性能好。
M8接插件的螺纹是M8*1，连接方式有两种焊接浇筑电缆式连接或螺钉对插连接，防护等级IP67，针数有3针、4针，孔数有3孔、4孔，有直头、弯头有带电缆和不带电缆的，M8接插件电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，防水性能优越。
电磁阀接插件针数为2+PE/3+PE，锁紧方式为中心螺钉，连接方式为螺钉，出线口为6-8mm，外壳防护等级IP65。
接插件的优点：1、接插件可以改善生产过程，简化电子产品的装配过程，同时也简化了批量生产过程；2、易于维修，如果某电子元部件失效，装有接插件时可以快速更换失效元部件；3、便于升级，随着技术进步，装有接插件时可以更新元部件，用新的、更完善的元部件代替旧的；4、提高设计的灵活性：使用接插件时使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
应用领域：接插件广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED、汽车、工程机械。
机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。
常用接插件型-自己总结常用接插件型是一种常见的插件连接器，它由多个接插件组成。
这些接插件可以通过插头和插座进行连接，以实现电气和机械信号的传输。
常见的接插件型包括D型接插件、USB接插件和RJ45接插件等。
D型接插件是一种常用的多针头接插件，它通常用于连接计算机和外设设备，如打印机、键盘和鼠标等。
D型接插件有许多不同的规格和大小，常见的有D-Sub 9、D-Sub 15和D-Sub 25等。
这些接插件具有可靠的连接性能和良好的防护性能，能够有效地传输数据和信号。
USB接插件是一种常见的通用串行总线接口，广泛应用于计算机和外设设备之间的连接。
USB接插件具有方便易用、可插拔和高传输速度的特点，支持热插拔和即插即用。
常见的USB接插件有Type-A、Type-B、Micro-USB和Type-C等，其中Type-C接插件的兼容性更广，能够支持更快的数据传输速度和更高的功率传输。
RJ45接插件是一种常用的网络接插件，它通常用于连接计算机和网络设备，如路由器、交换机和调制解调器等。
RJ45接插件具有可靠的连接性能和良好的抗干扰性能，能够支持高速以太网和局域网的连接。
它使用8个金属插针来传输数据信号，其中4个插针用于发送数据，4个插针用于接收数据。
除了上述常用的接插件型，还有许多其他类型的接插件，如音频接插件、视频接插件和电源接插件等。
音频接插件通常用于连接音频设备，如扬声器、耳机和麦克风等。
常见的音频接插件有3.5mm立体声插头和XLR插头等。
视频接插件通常用于连接视频设备，如显示器、摄像机和电视机等。
常见的视频接插件有HDMI接口、VGA接口和DVI接口等。
电源接插件通常用于连接电源设备，如电源适配器和电池等。
常见的电源接插件有电源插头和插座等。
总之，常用接插件型是一种常见的插件连接器，它由多个接插件组成，用于实现电气和机械信号的传输。
常见的接插件型包括D型接插件、USB接插件和RJ45接插件等，它们具有不同的特点和应用场景。
几种常见的接插件（连接器）介绍(1)接线端子端子主要是为了方便电线的连接而生产的。
实际上，接线端子是一块包裹在绝缘塑料中的金属片。
金属片的两端都有用于插入电线的孔。
有用于紧固或松开的螺钉。
有时需要连接两根线，有时需要断开它们。
此时可以用端子连接，随时可以断开，无需焊接或缠在一起，方便快捷。
接线端子的种类很多，常用的有插入式接线端子、PCB式接线端子、接线端子、螺丝固定式接线端子、栅板式接线端子等。
接线端子特点：引脚间距多样，接线方式灵活，适合高密度接线要求；接线端子的最大电流高达 520 A；适用于SMT生产工艺；可用于回流焊，最高耐温300℃；还可以借助不同的配件扩展功能。
(2)音频/视频接插件①二芯、三芯插头插座：主要用于各种设备之间的信号传输，输入插头作为麦克风输入信号。
二芯插头插座主要用于单声道信号的连接，三芯插头插座主要用于立体声信号的连接。
按其直径分为2.5毫米、3.5毫米、6.5毫米三种。
②莲花插头插座：主要用于音频设备和视频设备，用作两者之间线路的输入输出插头。
③ XLR插头（XLR）：主要用于麦克风与功放的连接。
④五芯插座（DIN）：主要用于盒式录音机与功放的连接。
它可以将立体声输入和输出信号集中在一个插座上。
⑤RCA插头：RCA插头主要用于信号传输。
(3) 矩形连接器矩形插头插座是由不同数量的触头对在一个具有良好绝缘性能的矩形塑料外壳内制成。
插头插座中的触点对数不一，最多可达几十对。
排列方式，有两排、三排、四排等。
由于每个接触副的弹性变形，产生的正压力和摩擦力可以保证接触副的良好接触。
为了提高性能，一些接触对上镀有镀金或镀银层。
矩形插头插座可分为插针式和双曲弹簧式；带壳和不带壳；有锁定式和非锁定式，这种连接器常用于低频低压电路，高低频混合电路，多用于无线电仪器仪表。
(4) 圆形连接器圆形连接器主要有两种类型：接插式和螺接式。
插接式通常用于插拔频繁、连接点少、电流小于1A的电路连接。
接线端子插接插件和各类连接器的基础知识LT触点-触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠。
ADH8066 mating connector该连接器上的触点清晰可见。
间距–许多连接器由重复排列的一组触点组成。
连接器的间距是从一个触点的中心到下一个触点的中心的距离。
这一点很重要，因为有许多接线端子外观和触点看起来非常相似，但间距可能不同，所以往往一个型号系列的端子仅仅因为这个参数不同而不同，因此在不知道此参数情况下，很容易在购买了不能配对连接端子。
.1″ pin header connector examples标准Arduino上标题的引脚间距为0.1英寸。
插拔次数–接线端子的使用寿命都是有限的，每次接上和断开接线端子都会导致部分磨损。
数据表通常以插拔次数这一指标来表示其使用寿命，使用不同技术的接线端子插拔次数差别很大。
USB连接器可能具有数千或数万次插拔的寿命，而设计用于消费电子产品内部的板对板连接器可能会被限制为数十次插拔的寿命。
选择适合应用场景寿命的接线端子非常重要。
Connector for GS406 GPS module GS406 GPS模块的匹配连接器。
该连接器的数据表显示该零件的插拔次数是50次。
安装方法–这个可能会让人有些困惑。
术语“安装”指以下几种情况：连接器如何在使用中安装（安装在面板上，自由悬挂着，电路板安装），连接器相对于其附件的角度（直角或直角），它如何机械连接（焊片焊接，表面贴片焊接，通孔焊接）。
我们将用示例对接线端子中的安装方法进一步讨论。
Compari son of different mounting methods for barrel-type connectors比较三种相同管连接器的不同安装方法：（从左到右）电路板板安装，内联电缆安装和板面安装。
常用接插件型号（图文）2.54间距的叫SCN2.0间距的叫SAN护套2端子187端子个4.2间距公壳型号5557 母壳PH2.0XH-8PFD-14P 2.54间距CH3.96VH3.96ZH(1.5间距)EL特指4.5间距，SM指2.54间距DG1000-2P接插件LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件 2.54间距 2*40P 双排针双排直针5.08-301-2P 接插件针座端子接插件 SM 脚距2.54 线1007公端子接插件 2.8插簧插片 2.8MM 铜XH-2.54-2P接插件1+1接插件VH3.96-2P接插件DC3-10P接插件接插件间距4.5MM 对插接插件接插件焊接式公头 DB25接插件 EL 2P 条形连接器CH3.96-5P接插件接插件 RS232串口 DB9母头 DB9孔全铜接插件标准6.3MM 插簧插片护套 0.5元/套冷压接线端子5.0MM 两位接插件2.54单排针，1*40P 排针接插件2.54MM接插件焊接式公头 DB37 蓝色PH2.0mm胶壳、针座、端子连接器、接插件系列XH2.54-3P接插件插件座间距2.54MMfc-16P接插件KF/DG1000-2p 接插件/接插座/接线端子脚间距10MM接插件杜邦线20CM1P-1P2P接插件(脚间距5.08mm)DC3-10P 接插件下载座JST对插接插件母壳 2P（10个MOG接插件 l连接器 2.0MM PH-2A针座(插座2.8端子型车用连接器接插件线缆连接器连接件对接 2线串口头接插件DR9针式板载式焊接式弯针插座(母头) RS232杜邦（间距2.0mm）双排胶壳，针座，端子连接器、接插件系列簧片+一套包括：头子+座子接插件接插件KF2510-6P 间距2.54适配器适配座转换座 PLCC44转DIP40 PLCC-44芯(贴片)接插件航空插头连接器 GX16-2T（2芯）接插件接插件测试插头插座十字插香蕉插 0.9元一对红色4.8接插件铜件两只脚焊板插片公端子接插件 6.3插簧插片 6.3MM 铜HT3.96-10P橙色,接插件DB25 公头/针二排25芯接插头接插件FC-8P 排线头接插件2.54间距一套6.3插簧接插件铜件直脚芯白色插座 2510-3接插件KF2510端子接插件端子 2.54MM冷压头簧片5557 连接件接插件 8孔连线器插座塑料连接件对插件DC3-20P接插件6.3-4 (6.3端子）型车用连接器接插件接线器 4线连接件XH2.54-2P接插件间距2.54MM 一套接插件XH2.54-10P 座子+线线长20CM接插件KF-4P 拔插式接线端子 KF2EDG 间距5.08MM 一套弯针SM-2P 对插锁紧接插件一套公壳+母壳+公簧片+母簧片USB A母连接头 A母插座 USB接插件XH2.54-5P接插件,连接器,针距2.54MM 端子座+插头+簧片一套PLCC 32贴片插座接插件连接器4.8直插/插簧/插片/对插件/单线连接器/单线接插件航空插头/GX16-2芯/一套/ 电缆连接器接插件【不锈钢】16型高品质航插航空插头航空插座接插件电连接器 8芯防水对接端子防水对插连接器汽车防水接插件密封防水对插端子1套大号皮套鳄鱼夹电子接插件接线夹连线夹香蕉插座香蕉插头香蕉接头接插件测试接头B101连接器2.8端子型/车用连接器/接插件/空中对接/摩托车 6PBNC插座铜镀金针BNC反接头 Q9头反接焊接方式摄像机视频接插件6.3多孔接插件电子连接件车用电器连接插头插座 3孔4+1接插件双皇冠接插件－MINI USB座贴片迷你 MINI-5P 铁LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件杜邦线20CM8P-8P香蕉插头质量好连接头测试头接插件 DIY电子实验制作配件连接器接插件SCSI68PIN双母头连接线接插件6.3带护套接插件铜件连接器TJC3 2.54 XH-2AW(2位弯脚插座/90度)批发 P48-26芯大电流航空插头接头电缆接插件SM2.5-3P公母对接胶壳，端子，条形连接器，接插件，黑色，1套弯针XH2.54-2P接插件间距2.54MM 一套：插头+弯插座+端子 20MOG电源插头接插件电源座。
一.CABLE的作用:
传导,传递信息及连接的作用.
二.线材的结构
1.外被(JACKET):保设作用,常用PVC,PP料.分为齿状,光面,雾面,半雾面,里面有套管式.填充式,SR式
2.编织(BRAID SHIELD):屏蔽分为编织和绕缠两种,主要为防干扰作用,尤其对电磁的干扰作用.
3.地线(DRA W WIRE):接通电源,使编织与铝箔在接触的过程中发挥作用,
3.1铜丝:由铜和金混合而成,单位A WG,A WG数小,OD:大
3.2芯线C:起连接,传导传递信息的作用,
3.3铝箔(AL):防干扰的作用,(隔离)
3.4PP纸:保护隔离作用
填充物:包括棉线,使芯线外被其外被不相互摩擦,使外被能够圆滑,
麦拉:抗潮及隔离作用.
二.线材的分类:
:
按铜丝规格分
1. 各类铜丝的导电率:
A. 硬铜丝96.5%
B. 软铜丝99%
C. 镀锡硬铜丝95%
D. 镀锡软铜丝95%
E. 铜合金线
2. 按线材规格时:有编织和无编织线
有编织的线:里面芯线通常为对绞线
无编织的线:里面芯线通常为单个线
3. 按性质来分:单芯线,对绞线,铜轴线(对绞线有防干扰作用)
4. 按外观来分:分为有印字,无印字,
有印字用:UL CSA表示
无印字用:NO UL表示
UL:美国安规
CSA:加拿大安规
通常使用之线材:滑标,键盘线,电话线,同轴线,复合线,并扁平电缆,USB线等.。
弱电工程中常用接插件、辅料及相关设备图文说明1.Q9头（bnc接头）2.壁挂机柜6U壁挂式（尺寸320高*550宽*400深mm)一个视频光纤传输系统组成是：摄像机信号——同轴电缆传输——光发射机——光纤——光接收机——同轴电缆——视频分配器——矩阵主机——同轴电缆——监视器显示3.SYV是实心聚乙烯电缆，SYWV是高物理发泡电缆SYWV物理发泡电缆的传输性能，优于SYV实心聚乙烯电缆。
SYWV线缆主要用于传输射频信号，如有线电视。
SYV线缆传输视频信号，主要用于视频监控。
4.地插5.双绞线视频传输器有单路多路之分，有有源无源两种，一般可前端无源，后端有源。
6. 竹节式、剪刀式电动升降价輕便型剪刀式投影機升降架采用110V 、25W ，50/60HZ 高效率马达。
铝合金材质剪式支架、三面支撑，行程更平稳。
采用2条3m/m 辅助钢索，电磁剎车安全结构。
工作平台可做俯仰角度，梯形修正调整。
可选用手动或遥控装置，操作上停下三段控制。
最大行程可达60公分。
含运费，含标准施工 加价部份：现在标准为10M ，若用12M ，总价加200元，若用15M ，总价加500元压条部份为另计，标准压条30元 / M EDM 型录[安装注意事项]●请预留一独立 110V电源插座。
●请预留一0.75m/m 4P 电源线至控制面板开关。
●天花板为封闭式装潢，需另外开设一维修孔。
●安装空间需求：天花板到楼板最少36-40cm●天花板预留面积：建议60x60cm●放置投影机工作平台面积45x50cm(另可订制工作平台)●产品施工预留范围60x60cm。
7.音频接口7.1平衡连接有XLR卡侬接口和TRS大三芯接口这些卡侬接口上都有标记1、2、3，按照上图1、信号地，2、信号热端，3、信号冷端Tip头：信号热端，Ring环：信号冷端，Sleeve套管：信号地有些人总喜欢把TRS接口说成所谓立体声插头，这恐怕是因为我们常见的耳机使用它。
各种常见CABLE简介HDMI CABLE :HDMI (High Definition Multimedia Interface)高清晰度多媒体接口。
这种接口广泛应用于DVD播放机、有线电视/卫星电视机顶盒、HDTV等设备上，它们可以有效地提高数字图像的质量，可以传送无压缩的音频信号及高分辨率视频信号，同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
尤其是HDTV产品中，会经常用到HDMI接口，还支持HDCP (High-Bandwidth Digital Content Protection)* 更好的抗干扰性能，能实现最长20米的无增益传输。
* 针对大尺寸数字平板电视分辨率进行优化，兼容性好。
* 支持EDID和DDC2B标准，设备之间可以智能选择最佳匹配的连接方式。
* 拥有强大的版权保护机制（HDCP），有效防止盗版现象。
* 色深系统支持10bit、12bit和16bit的色彩深度（RGB或YCbCr），可以传输色阶更加精确的图像。
* 接口体积小，各种设备都能轻松安装。
* 一根线缆实现数字音频、视频信号同步传输，有效降低使用成本和繁杂程度。
* 完全兼容DVI接口标准，用户不用担心新旧系统不匹配。
* 支持热插拔技术。
按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、 Type C三种类型。
每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。
这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。
而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。
HDMI1.3规格中，TMDS连接带宽从原来最高165MHz提升到340MHz，数据传输率也从4.96Gbps提升到了10.2Gbps，可以支持支持更高数据量的高清数字流量，如果采用Type B型双路TMDS连接，则可以在此基础上再提升一倍系统带宽。
HDMI 1.3可以支持更高的帧刷新率：1080p@120Hz格式、720p@240Hz和1080i@240Hz，以及更高的分辨率(1440p)。
HDMI 1.4增强功能简介：1、HDMI以太网通道(HDMI Ethernet Channel，HEC)支持高速双向通讯。
支持该功能的互连设备能够通过百兆以太网发送和接收数据，可满足任何基于IP的应用。
2、音频回授通道(Audio Return Channel，ARC) 让高清电视通过HDMI线把音频直接传送到A/V功放接收机上，无需另外一条线缆3、3D Over HDMI实现家庭3D系统输入输出部分的标准化，最高支持两条1080p分辨率的视频流。
4、支持4K×2K，四倍于目前的1080p，能够和众多数字家庭影院以同样的分辨率传输内容。
具体格式：3840×2160 24Hz/25Hz/30Hz；4096×2160 24Hz5、拓展支持色彩空间，包括sYCC601、Adobe RGB、AdobeYCC601，可在连接数码相机的时候显示更精确的逼真色彩。
6、Micro HDMI（HDMI D type），新接口将比现在的19针普通接口小50％左右，可为便携设备带来最高1080p的分辨率支持。
7、汽车连接系统(Automotive Connection System，A CS)，为汽车制造商在车内传送高清内容提供了一套切实可行的解决方案，同时避免发热、震动、噪音等汽车内部常见环境的影响High-bandwidth Digital Content ProtectionDiplay port cableDisplayPort最初提出是在2005年5月，由VESA视频标准组织推出的，免使用许可费的数字接口技术。
它主要针对PC应用而设计，它可广泛连接显卡、芯片组和液晶显示器等，最新的1.1版Display Port的应用范围开始跨越PC领域，延伸到平板电视和投影机等消费电子市场，它还符合1.3版HDCP(High Bandwidth Digital Content Protection)著作权保护规格蓝光和HD DVD等高清影碟都能通过Display Port接口传输。
与HDMI相同的，DisplayPort也是一种可以同时传输声音与影像数据的连接模式.DisplayPort设计的主要着出发点来自于PC产品层面, PC上的显卡可以轻松实现,实现多达10.8Gbps的频宽表现在数据传输速率上要略微领先于HDMI 1.3的Type A/C规格。
相比于HDMI技术，DisplayPort的优势主要体现在以下几个方面:1.DisolayPort完全支持了WQXGA+（2560×1600）、QXGA（2048×1536）等分辨率，色深完全支持到了30及36位（RGB每原色10/12bit）。
并完全实现了视频音频一条线2.DisplayPort采用微封包传输(Micro-Packet Architecture)架构传输，这样很容易地在现有传输中追加新的协定内容，如内容防拷协定等。
3.DisplayPort是一种没有使用许可费的技术，能有效降低设备成本，对PC厂商而言诱惑颇大。
4.除了对HDCP的支持，DisplayPort还加入了DPCP内容保护机制。
DVI CABLE (Digital Visual Interface）高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。
DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-D为主。
DVI是基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。
DVI接口在传输数字信号时又分为单连接(Single Link)和双连接(Dual Link)两种方式单连接DVI传输速率165MHz/s刷新率只有双连接的一半左右。
最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz. 双连接最大刷新率是单连接的2倍。
VGA CABLE通过模拟VGA接口连接，将转换好的模似信号输出到CRT(Cathode Ray Tube:阴极射线管)或LCD(Liquid Crystal Display:液晶显示器，数位电路用)显示器中.目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有VGA输出接口，用于视频的转接输出。
VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
USB CABLE(Universal Serial BUS)是英文Universal Serial BUS的缩写，中文含义是“通用串行总线”。
它不是一种新的总线标准，而是应用在PC领域的接口技术。
从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为3.0版本，成为目前电脑中的标准扩展接口。
目前主板中主要是采用USB1.1和USB2.0，各USB版本间能很好的兼容。
USB用一个4针插头作为标准插头，采用菊花链形式可以把所有的外设连接起来，最多可以连接127个外部设备，并且不会损失带宽。
USB需要主机硬件、操作系统和外设三个方面的支持才能工作。
USB具有传输速度快（USB1.1是12Mbps，USB2.0是480Mbps, USB3.0是5 Gbps），使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。
USB 3.0 USB 3.0在实际设备应用中将被称为“USB Super Speed”最大传输速率5Gbps, 向下兼容USB 1.0/ 1.1/2.0除此之外，USB 3.0还引入了新的电源管理机制，支持待机、休眠和暂停等状态。
IEE1394IEEE 1394也称为火线或iLink，最早运用于苹果电脑，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。
通常它主要用来连接数码摄像机、DVD录像机等设备。
IEEE 1394采用菊花链式配置，也允许采用树形结构配置，通信的最大距离是72m，线缆不需要终端器。
此外与US B相比，IEEE 1394具有支持同步和异步传输的特点。
异步传输是传统的传输方式，它在主机与外设传输数据的时候，不是实时地将数据传给主机，而是强调分批地把数据传出来，数据的准确性却非常高设备可以将数据直接通过IEEE 1394的高带宽和同步传输直接传到电脑上，从而少了以往的昂贵缓冲设备。
这也是数码摄像机一直采用IEEE 1394作为标准接口的原因之一。
TEEE 1394 Cable模式可以提供我们需要的100Mbps、200Mbps和400Mbps。
RJ-11一般的网络电话会提供两个RJ-11接口。
1个RJ-11接口用于连接和HomePNA交换机相连接的电话线，另1个RJ-11接口与电话机连接。
RJ-11插头是最常见的一种接线法，您在家中或办公室里的电话上都插着这种普通的非扭转电线。
RJ-11插头在末端有六对铜线接头，由不同的颜色指示，通常只有四对铜线会被使用。
四对被使用的铜线通常由黑色，白色，红色和绿色指示。
黑色和白色两对铜线在正常情况下供低伏信号如电话和光电信号通过。
红色和绿色两对铜线主要用于语音或数据的传输。
除了在普通家用电话上找到RJ-11插头外，您也能在电脑的调解器上找到RJ-11。
RJ45网络跳线连接家用路由器和电脑宽带接口. 不同于RJ11, RJ11相当于电话线, 连接MODEM, MODE M是用电话线拨号上网.平行跳线与交叉连接线的区别进行了对比。
平行跳线：用于电脑网卡与模块的连接、配线架与配线间的连接、配线架与HUB或交换机的连接。
它的两端的RJ45接头接线方式是相同的。
交叉连接线：用于HUB与交换机等设备间的连接。
RS-232是个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
