动态电路练习

练习题及讲解动态电路高中动态电路是指电路中电流或电压随时间变化的电路。

在高中物理课程中，动态电路通常涉及到电路中的瞬态和稳态分析。

下面我们将通过几个练习题来深入理解动态电路的概念和分析方法。

### 练习题1：RC电路的充电过程假设有一个电阻为\( R \)欧姆和电容为\( C \)法拉的串联电路，初始时刻电容未充电。

当电路接通电源，电源电压为\( V \)伏特时，求电容在\( t \)秒时的电压。

解答：RC电路的充电过程可以用以下微分方程描述：\[ \frac{dV_C}{dt} + \frac{1}{RC}V_C = V \]其中，\( V_C \)是电容两端的电压，\( V \)是电源电压。

解这个一阶线性微分方程，我们得到：\[ V_C(t) = V(1 - e^{-\frac{t}{RC}}) \]这表明电容的电压随时间指数增长，最终趋近于电源电压\( V \)。

### 练习题2：RL电路的断电过程考虑一个电感为\( L \)亨利的电感器与电阻\( R \)欧姆串联的电路，电路初始时刻电流为\( I_0 \)。

当电路突然断开电源时，求断电后\( t \)秒时的电流。

解答：RL电路的断电过程可以用以下微分方程描述：\[ L\frac{dI}{dt} + RI = 0 \]解这个微分方程，我们得到：\[ I(t) = I_0 e^{-\frac{t}{L/R}} \]这表明电流随时间指数衰减至零。

### 练习题3：RLC串联电路的谐振条件一个RLC串联电路中，电阻\( R \)、电感\( L \)和电容\( C \)的值已知。

求该电路的谐振频率。

解答：RLC串联电路的谐振条件是电路的感抗和容抗相等，即：\[ XL = XC \]\[ 2\pi fL = \frac{1}{2\pi fC} \]解得谐振频率\( f \)为：\[ f = \frac{1}{2\pi \sqrt{LC}} \]### 练习题4：RLC并联电路的阻抗计算给定一个RLC并联电路，电阻\( R \)、电感\( L \)和电容\( C \)的值已知，求电路在频率\( f \)下的总阻抗\( Z \)。

初三电路动态分析的练习题电路动态分析是电路学习中的重要内容之一，它通过分析电路中元件的电流和电压随时间的变化，帮助我们更好地理解电路的工作原理和特性。

下面是一些初三电路动态分析的练习题，通过解答这些问题，可以加深对电路动态分析的理解。

问题一：RC电路充电过程考虑一个由电阻R和电容C构成的串联RC电路，初始时刻电容上没有电荷，开关S关闭，通过S的瞬间切换将电源与电路连接。

已知电阻R=10Ω，电容C=100μF，电源电压E=12V，请回答以下问题：1. 连接电源时，电路中的电流是多少？2. 充电的时间常数τ等于多少？3. 在t=τ时，电容上的电压达到了多少？问题二：RL电路的开关与电感考虑一个由电阻R和电感L构成的串联RL电路，初始时刻电感内没有电流，开关S关闭，通过S的瞬间切换将电源与电路连接。

已知电阻R=20Ω，电感L=0.1H，电源电压E=10V，请回答以下问题：1. 连接电源时，电路中的电流是多少？2. 电感充电的时间常数τ等于多少？3. 在t=τ时，电感中的电流达到了多少？问题三：RLC电路的振荡现象考虑一个由电阻R、电容C和电感L构成的串联RLC电路，初始时刻电容未充电且电感内没有电流，电源频率f为50Hz，电源电压E=20V，请回答以下问题：1. 连接电源后，电路中的电流是多少？2. 在LC谐振频率下，电路中电流的最大值是多少？3. 在LC谐振频率下，电容上的电压达到了多少？问题四：二阶RLC电路的阻尼效应考虑一个由电阻R、电感L和电容C构成的串联RLC电路，已知R=10Ω，L=2H，C=10μF，电源频率f为100Hz，电源电压E=10V，请回答以下问题：1. 连接电源后，电路中的电流是多少？2. 在阻尼比ξ小于1的情况下，电路呈现的是哪种振荡形式？3. 在阻尼比ξ大于1的情况下，电路呈现的是哪种振荡形式？通过解答以上问题，可以更好地理解电路动态分析的应用和原理，掌握相关的计算方法和技巧。

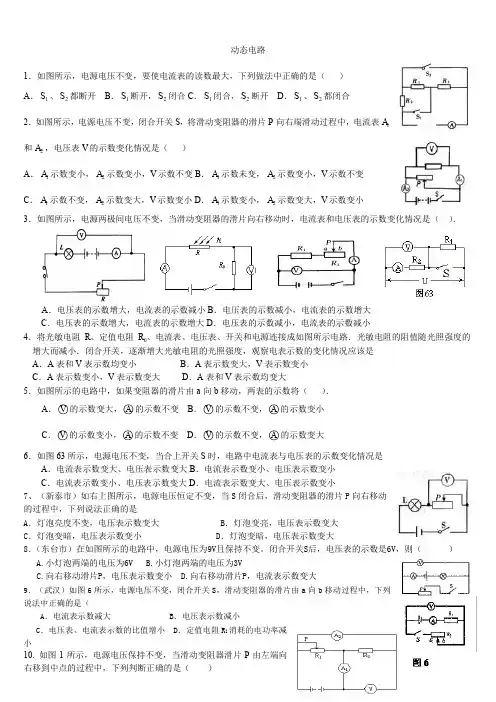

动态电路1．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合2．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（ ）．A ．电压表的示数增大，电流表的示数减小B ．电压表的示数减小，电流表的示数增大C ．电压表的示数增大，电流表的示数增大D ．电压表的示数减小，电流表的示数减小4．将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A ．A 表和V 表示数均变小B ．A 表示数变大，V 表示数变小C ．A 表示数变小，V 表示数变大D ．A 表和V 表示数均变大5．如图所示的电路中，如果变阻器的滑片由a 向b 移动，两表的示数将（ ）．A ．○V 的示数变大，○A 的示数不变B ．○V 的示数不变，○A 的示数变小C ．○V 的示数变小，○A 的示数不变D ．○V 的示数不变，○A 的示数变大6．如图63所示，电源电压不变，当合上开关S 时，电路中电流表与电压表的示数变化情况是A ．电流表示数变大、电压表示数变大B ．电流表示数变小、电压表示数变小C ．电流表示数变小、电压表示数变大D ．电流表示数变大、电压表示数变小7、（新泰市）如右上图所示，电源电压恒定不变，当S 闭合后，滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是A ．灯泡亮度不变，电压表示数变大B ．灯泡变亮，电压表示数变大C ．灯泡变暗，电压表示数变小D ．灯泡变暗，电压表示数变大8．（东台市）在如图所示的电路中，电源电压为9V 且保持不变。

动态电路练习题一、复习电表问题1、判断以下各图中，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？2、判断以下各图中，当开关S闭合后，各电压表、电流表的示数如何变化？二、分析电路故障3、如下图，闭合开关s时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d_两点时，两灯都亮了。

由此可以判断( )A．开关S断路B．灯L21断路4.如图电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是：L1两端电压为0，电源两端的电压为6V，滑动变阻器两端的电压为6V，发生开路的局部是〔〕A. 电路的L1局部B. 电路的L2局部C. 电路的电源局部D. 电路的滑动变阻器局部5.在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如下图的电路，闭合开关Ｓ后，发现灯不亮，为检查电路故障，他用电压表进展测量，结果是af两端电压为3伏，de两端电压为0伏，ab两端电压为0伏，dc两端电压为3伏，那么此电路的故障可能是〔〕A. 开关Ｓ接触不良B. 小灯泡灯丝断了C. ｄ、ｅ间出现断路D. ｅ、ｆ间出现断路6、如下图的电路，闭合开关S后，两灯都不亮。

用电压表检测得到的结果是：U ab=U bc=U de=U ef=0，假设故障只有一处，那么可能的原因是〔〕A．电路a、b间短路B．电路b、C连续路C．电路d、e间短路或断路D．电路e、f连续路三、动态电路练习1、如图1所示电路中电源电压不变。

当电键S 由闭合到断开时，电流表A 示数将________，电压表V 示数与电流表A 示数的比值将_______。

〔均选填“变大〞、“不变〞或“变小〞〕2、在图2所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________，电压表 V 1 与电压表 V 2 示数的比值将________。

〔均选填“变小〞、“不变〞或“变大〞〕3、在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器滑片P 向右移动时，电流表的示数将_____________；电压表V 2示数与电流表A 示数的比值将_____________。
