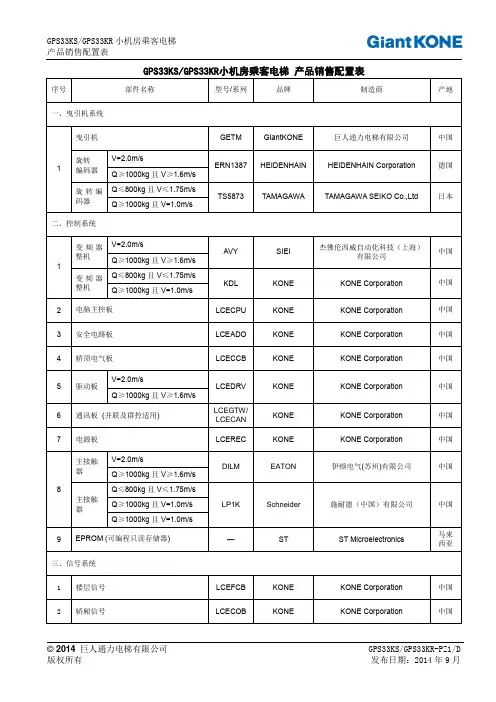

巨人通力无机房产品销售配置表

目录1用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写621用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志 E驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数8下例描述了召梯的步骤。

在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

在该例里，开门时间为5秒，你要把它改为8秒1.1.2 LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs。

他们的意义如下：绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式。

LEDs根据状态可以发光和不放光注意：中间列从"SPEED >0,1 M/S"到 "SAFETY INPUT"的LEDs也表示启动时序。

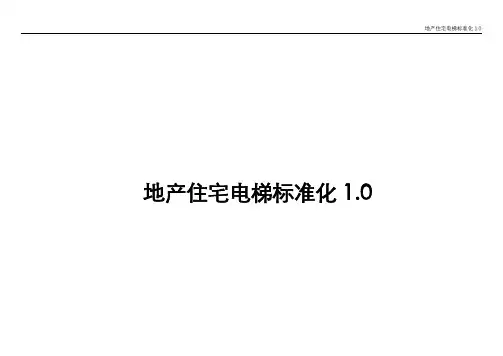

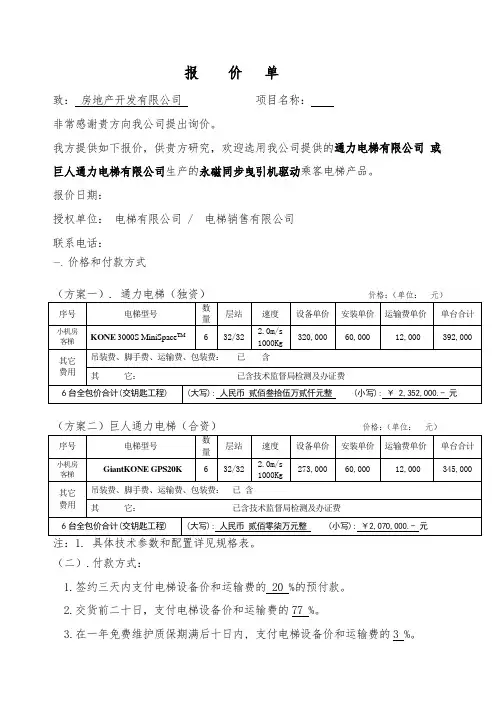

1.0 地产住宅电梯标准化1.01．目的及使用范围1.1为规范地产公司住宅项目电梯标准管控，方便查询电梯技术参数，明确住宅电梯配置标准，提升工作效率，特制定本标准。

1.2本手册为地产住宅电梯电梯标准化1.0版，适用于公司所有住宅项目（别墅产品除外）。

2．标准化使用流程电梯参数选用流程电梯精装配置确认流程3．电梯参数查询清单3.1．电梯梯载重量选用按下表执行3.2．电梯速度选用按照下表执行：按照提升高度选用，提升高度包括地下室的提升高度。

3.3．电梯参数按照下表执行：按照奥的斯和巨人通力两个品牌制定。

3.3.1．奥的斯电梯参数表：3.3.2．巨人通力电梯参数表：4．电梯装修标准、成本及精装模块封样4.1．电梯精装配置标准：4.2．电梯轿厢精装成本：4.3．电梯精装封样：4.3.1．府系精装效果：精装模块封样（府系）配置标准样品图示成本增量（不含税）轿厢顶一层叠级：1.0mm黑钛镜面不锈钢（抗指纹）中间配五盏LED小射灯、二层叠级：周边结构工艺造型顶内暗藏LED灯带800Kg：2200元1000Kg：2550元1000Kg(担架梯)：2650元轿厢后壁（梯门对面）中间进口山水画图案岩板背面做铝蜂窝复合，一侧1.0mm黑钛镜面不锈钢（抗指纹），另一侧：2.0mm仿木纹铝板贴膜；岩板黑钛镜面不锈钢（抗指纹）仿木纹铝板800Kg：6750元1000Kg：7700元1000Kg(担架梯)：5300元轿厢侧壁左侧：1.0mm黑钛镜面不锈钢（抗指纹）；800Kg：2300元1000Kg：2650元1000Kg(担架梯)：3450元右侧：2.0mm仿木纹铝板贴膜；800Kg：1850元1000Kg：2100元1000Kg(担架梯)：2750元轿厢地面灰色大理石石材800Kg：1150元1000Kg：1350元1000Kg(担架梯)：1400元扶手黑钛发纹不锈钢定制造型扶手；(抗指纹) 800Kg：2000元1000Kg：2000元1000Kg(担架梯)：2000元踢脚线1.0mm黑钛发纹不锈钢（抗指纹）；成本已折算进轿厢四壁操纵盘2.0mm黑钛镜面不锈钢（抗指纹）；4750元/套外呼面板公共大堂：黑钛镜面不锈钢（抗指纹）标准层：原色发纹不锈钢黑钛镜面不锈钢（抗指纹）原色发纹不锈钢黑钛镜面：650元/套原色发纹：0元/套公共大堂梯门、小门套1.0mm黑钛镜面不锈钢（蚀刻）1950/套标准层梯门、小门套1.0mm原色发纹不锈钢；550/套4.3.2．悦+系：悦+系精装效果：精装模块封样（悦+系）配置标准样品图示成本（不含税）轿厢顶一层叠级：2.0mm白色烤漆铝板配一盏LED射灯、二层叠级：周边1.0mm镀色发纹不锈钢装饰条结构工艺造型顶内藏LED灯带；800Kg：2000元1000Kg：2300元1000Kg(担架梯)：2400元轿厢后壁（梯门对面）中间1.0mm黑钛镜面不锈钢（抗指纹），两侧为2.0mm仿木纹铝板转印格栅造型（格栅宽度不小于50mm，深度不大于20mm）；黑钛镜面不锈钢（抗指纹）仿木纹铝板800Kg：2300元1000Kg：2300元1000Kg(担架梯)：1800元轿厢侧壁左侧：2.0mm仿木纹铝板转印格栅造型（格栅宽度不小于50mm，深度不大于20mm）和1.0mm黑钛镜面不锈钢搭配黑钛镜面不锈钢（抗指纹）仿木纹铝板800Kg：1850元1000Kg：2300元1000Kg(担架梯)：2750元右侧：2.0mm仿木纹铝板转印格栅造型（格栅宽度不小于50mm，深度不大于20mm）和2.0mm仿木纹铝板搭配；800Kg：1850元1000Kg：2300元1000Kg(担架梯)：2750元轿厢地面灰色仿大理石瓷砖；800Kg：500元1000Kg：700元1000Kg(担架梯)：600元扶手黑钛发纹不锈钢（抗指纹）；1000元踢脚线 1.0mm黑钛发纹不锈钢（抗指纹）；成本已折算进轿厢四壁操纵盘 2.0mm黑钛镜面不锈钢（抗指纹）4750元/套外呼面板公共大堂层：黑钛镜面不锈钢（抗指纹）标准层：原色发纹不锈钢黑钛镜面不锈钢（抗指纹）原色发纹不锈钢黑钛镜面：650元/套原色发纹：0元/套公共大堂梯门、小门套1.0mm黑色镀钛不锈钢（蚀刻）1950/套标准层梯门、小门1.0mm原色发纹不锈钢；550/套套4.3.1．悦/悦-/乐系：悦/悦-/乐系精装效果：精装模块封样（悦系）配置标准样品图示成本（不含税）轿厢顶原厂选配1200元轿厢四壁 1.0mm原色发纹不锈钢2000元轿厢地面PVC 0元扶手原色发纹不锈钢600元操纵盘 2.0mm发纹不锈钢0元/套外呼面板公共大堂层：黑钛镜面不锈钢（抗指纹）标准层：原色发纹不锈钢黑钛镜面不锈钢（抗指纹）原色发纹不锈钢黑钛镜面：650元/套原色发纹：0元/套公共大堂梯门、小门套1.0mm黑色发纹不锈钢（抗指纹）；1400元/套标准层梯门、小门1.0mm原色发纹不锈钢；550元/套套。

通力电梯配件常用备件明细表配件名称(有机房)序号电梯品牌配件名称物料描述或料号单位单价1 通力报闸（左）KM650824G01 个2 通力报闸（右）KM650824G02 个3 通力报闸拉线KM917848G01 根4 通力抱闸扳手个5 通力MX10曳引机减震垫KM650819H01 片5 通力检修转换开关ZK20436 个6 通力检修慢上按钮ZK20433 个7 通力急停按钮ZK20435 个8 通力有机房限速器个9 通力214接触器KM275171 个10 通力214接触器外挂KM275173 个11 通力204接触器外挂个12 通力201:1接触器KM258553 个13 通力201:1接触器外挂LAD8N11 个14 通力接触器外挂LADN22 个15 通力201：3继电器KM273520 个16 通力201：3继电器外挂KM273522 个17 通力209接触器个18 通力整流桥KBPC1506 个19 通力限速器开关OL35 个20 通力限位开关S3-B1370个21 通力对讲识别器个22 通力限速器开关申菱个23 通力保险1A 个24 通力保险4A 个25 通力保险6A(10*38) 个26 通力保险 6.3A 个27 通力LCE-ADO KM713160G01 块28 通力LCE-CPU KM773380G04 块29 通力LCE-REC KM713140G04 块30 通力LCE-OPT KM713150G11 块31 通力LCE-GTWO KM802870G03 块32 通力LCE-VTC KM812220G01 块33 通力LCE-CAN KM713110G04 块34 通力298开关KM273276 个35 通力变压器KM729838G02 个36 通力变压器KM776012G01 个37 通力曳引机MX10/18 台38 通力MX10曳引机风扇 KM781827 个无机房(V3F16 KDL16)39 通力机房运行开关STE4800 个40 通力相序XJ12 个41 通力无机房检修转换开关E218-12-22 个42 通力无机房电源板KM713140G05 块43 通力无机房安全回路板KM713120G02 块44 通力无机房操作面板KM763600G01 块45 通力无机房限速器个46 通力无机房绳头称重传感器个47 通力无机房环形变压器KM713380G02 个48 通力LOP-230 KM763610G01 块49 通力LCE-CPUnc KM763640G01 块50 通力KDL16变频器台KDM驱动51 通力KDM变频器KM997159 台52 通力K201:1接触器3RT1026-1B..0 个53 通力K201:3接触器3RH1131-1AP00 个54 通力K201:4接触器3RH1131-1AP00 个55 通力过压抑制器3RT1916-1CD00 个56 通力KDM-A1板KM987080G01 块57 通力辅助触点KM276387(3RH1921-1HA22) 个V3F25驱动58 通力A1板KM781380G02 块59 通力A2板KM725800G01 块60 通力A3板KM725810G01 块61 通力电容KM254255 个62 通力均压电阻个63 通力电容KP-3C1UF KM275000 个64 通力电容KP-3C2UF KM275030 个65 通力V3-IGBT模块KM264513 个66 通力V4 KM259835 个67 通力V5 KM260390 个68 通力V3F测速机KM276027 个69 通力V3F测速机KM982792G33 个70 通力测速机橡胶轮个71 通力V3F25S报闸模块 KM803942G02 个72 通力制动电阻模块KM821008G03 套73 通力充电电阻个74 通力变频器电源变压器KM783027G01 个75 通力变频器风扇个76 通力变频器散热片温度检测开关个KDL系列驱动柜77 通力KDL-32-A2板KM887186G01 块78 通力KDL-32-A1板KM926996G01 块79 通力KDL-32报闸模块 KM50022114 块80 通力KDL-32报闸模块继电器RT444024 个81 通力KDL-32报闸模块继电器24V继电器-JS24-K 个82 通力KDL-32报闸模块继电器24V继电器G6RN-1 个83 通力KDL系列测速机KM950278G02 个轿厢和轿底84 通力门刀高速门刀-大个85 通力门刀低速门刀-小个86 通力门机变频器KM602800G02 块87 通力门机变频器KM603810G01 块88 通力门机变压器KM603805G01 AMD1.5/2.0 个89 通力门机变压器KM89794G02 个90 通力U型感应器连线根91 通力U型感应器KM86420G03-61U,61N,30 个92 通力平层感应器KM713226G01-61U/30/61N 个93 通力平层感应器KM713227G01-77U/77S/77N 个94 通力应急电池12V-5V 块95 通力轿门同步绳 1.2mm*3.2m 根96 通力轿门上吊门轮个97 通力轿门下偏心轮个98 通力门机皮带（宽）根99 通力门机皮带（窄）根100 通力轿厢风扇KM858706 个101 通力轿箱风扇RB-9Z 个102 通力大方油盒ZK11071 个103 通力小方油盒ZK11069 个104 通力光幕套105 通力称重传感器个106 通力轿底反绳轮KM50547G02(330/6xD8) 个107 通力轿底反绳轮轴50*128 个108 通力轿门接点KM257679 个109 通力轿门接点插座KM255217 个110 通力门机皮带轮个111 通力门电机KM89717G06 个112 通力门电机KM602748G04 个113 通力LCE-CCB KM713710G51 个114 通力轿厢靴衬ZK10685 个115 通力轿厢靴衬ZK10948 个116 通力轿顶极限开关KM217554 个117 通力轿厢地坎根118 通力靴衬调整垫片片轿内119 通力轿厢显示盖板(大)块120 通力轿厢显示盖板块121 通力轿厢灯板块122 通力呼梯按钮限圆形不锈钢面-黑面个123 通力轿厢显示板KM863210G02 块124 通力LCE-COB KM713720G11 块125 通力LCE-CEB KM713730G51 块126 通力LCE-CIB KM713730G12 块127 通力开关门按钮个128 通力报警按钮个129 通力司机锁个130 通力优先锁个131 通力显示板KM863210G02 块132 通力程控对讲套133 通力地板胶桶134 通力轿内陆板平米平米井道135 通力对重导向轮KM480064G01 个136 通力对重导向轮轴50*145 个137 通力对重靴衬ZK10673 16MM 个138 通力对重靴衬ZK10722 10MM 个139 通力LCE-FCB KM713700G11 块140 通力LCE-GTWO KM802870G02 块141 通力井道网络电源KM924759 个142 通力极限撞弓(长) 根143 通力极限撞弓(短) 根144 通力补偿链米145 通力磁条61U/30/61N/77S/77U/77N 根地坑146 通力涨绳轮个147 通力底坑急停盒个148 通力导轨接油盒KM746041H01 个149 通力补偿链导向环个150 通力USK 行程开关个151 通力TR23 自复位行程开关个152 通力对重护板片153 通力涨绳轮轴杆个厅门154 通力厅门机械外开锁奥古斯塔个155 通力厅门触点奥古斯塔个156 通力厅门触点插座奥古斯塔个157 通力厅门定轮支架KM2L2M2200023 个158 通力厅门动轮支架KM2L2M2200024 个159 通力厅门滑块KM2L1M035M23 个160 通力厅门吊门轮KM2L1M050038 个161 通力厅门偏心轮KM2L1M035M23 个162 通力厅门吊门轮AMD2 个163 通力厅门下偏心轮AMD2 个164 通力厅门滑块AMD2 个165 通力门球KM601107G03 个166 通力厅门同步钢丝绳 1.2mm*3.97m 根167 通力厅门弹簧钢丝绳KM2L2A054004L150 根168 通力厅门弹簧KM2L1A053M07 根169 通力厅门护脚板块170 通力厅门地坎根171 通力通力厅门钥匙个配件名称(厅门外)172 通力外呼面板双显块173 通力外呼面板单显块174 通力外呼面板显示盖板双层显块175 通力外呼显示板KM863190G01 块176 通力呼梯按钮连线限4P,5P,6P 根177 通力消防盒个178 通力消防开关个179 通力锁梯锁个辅助180 通力轴承SKF6003 套181 通力轴承SKF6210 套182 通力轴承SKF6201 套183 通力轴承SKF6310 套184 通力轴承SKF6314 套185 通力压导板个186 通力曳引绳夹板个187 通力电梯专用电缆米米188 通力电梯电缆夹板个189 通力检修护栏副190 通力解码器个191 通力更换曳引机轴承包工包料/1套套192 通力曳引绳直径8MM/米米193 通力曳引绳维护油200L/桶桶194 通力导轨油200L/桶桶195 通力缓冲器油200L/桶桶196 通力防锈油5L/桶桶197 通力检修A字牌副。

（版权所有，不得翻印）上海稳上创新技术有限公司Shanghai Wenshang Innovative Technology Co., Ltd.注意事项☆亲爱的用户，首先感谢您使用本公司产品！为了使您能正确地安装调试和使用，并保证人身及设备安全，在安装调试前，请务必先仔细阅读本《用户手册》。

☆请对照应急装置主机背面的铭牌所列型号、参数（上述内容是订货时由需方提供的）与电梯各有关部分进行仔细核对，如不一致，请不要安装，更不能通电试验。

应立即与我司技术部联系，商讨解决办法。

（技术部联系电话：Tel：-823）☆机内有高压，若开盖调试，请勿触及高压部分。

★从出厂之日起六个月内，本产品未投入正常运行时（如未开箱使用或已安装调试好本产品但电梯未正常启用），务必按以下方法给蓄电池充电：将应急装置主机后端盖板打开，取出接线头与电池箱对应端子接牢(0V、24V、48V)，接上三相380V电源线和零线，将应急装置前面板电源开关置于ON位置，充电24小时即可。

☆本公司保留对产品及使用手册进行改进和修改的权利，本手册如有更改，恕不另行通知。

WS420电梯应急装置●○●○●○●○●○●○●●○●○●○●○●○●○●●○●○●○●○●○●○●目录1.概述 (01)2.工作原理 (02)3.安装接线 (04)4.调试程序 (10)5.维护须知 (13)6.维修指南 (14)7.装箱清单 (15)8.合格证 (16)9.保修卡 (16)概述WS420电梯应急装置1. 概述WS420系列电梯应急装置是针对电梯由于停电或故障而导致突然停梯时，自动进行救援的一种电梯安全装置。

应急救援时，该装置以蓄电池为能源，逆变出电梯所需要的电能，开动电梯将轿厢运行至就近平层位置，打开轿门和厅门，让乘客安全离开，以免困在电梯中。

H多功能型除停电应急外，在电梯电气控制系统发生故障时（不包括安全和门锁回路故障），也能自动应急救援并播放安抚语音，让乘客不惊慌。

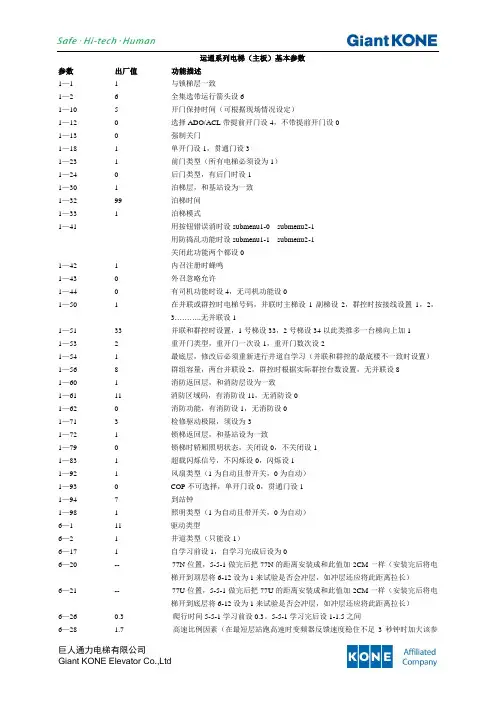

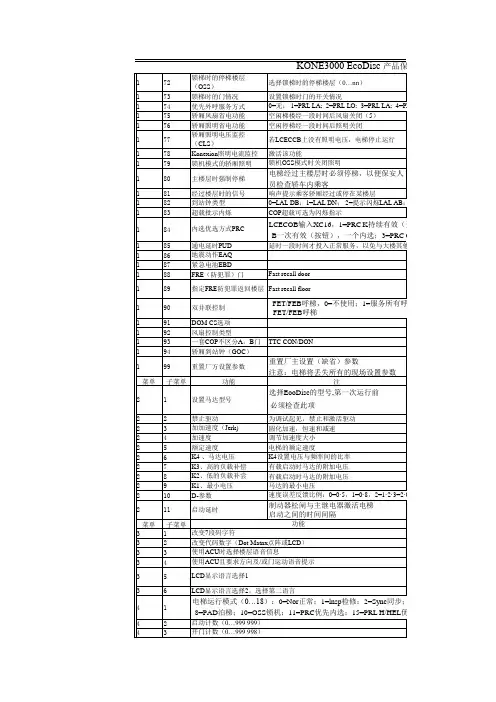

运通系列电梯（主板）基本参数参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

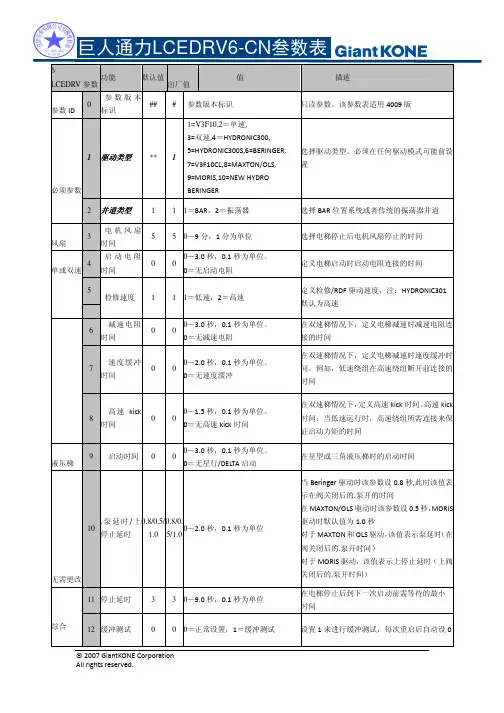

通力KDM参数表设定LCE参数参看LCE用户界面菜单813131，更改任何参数时记录下它的原始值。

1.电梯处于RDF状态。

2.接通主电源。

3.设置1-71=3，使检修运行能到达端站平层位置。

4.设置1-62=0，取消消防功能。

5.设置1-77=0，取消照明监察。

6.设置1-95=1。

7.如果LCEOPT板连线未接，设置7-91=0。

8.设置1－60消防基站设置： 1……＝电梯消防运行时返回的消防基站9.设置1－61地区代码：0＝不用11＝香港，(国内设置成香港模式)10.设置1－62消防类型：0＝取消消防功能1＝消防运行功能3＝消防迫降功能，电梯停在消防楼层不能使用。

5＝消防迫降 + 消防员可使用电梯。

11.关闭主电源，等待15秒钟后再接通主电源。

设定驱动参数以下步骤必须执行。

1.检查6-0显示的文档ID应与附件的参数表里的文档ID一致。

2.设置6-95=0，再设置6-98=1恢复默认参数。

3.设置马达型号6-60，参看下表。

设置马达型号会同时把6-6，6-33，6-61，6-64，6-66，6-67的参数变为该马达型号的默认值。

4.参看电梯布局图，设置加速度6-2，额定速度6-3，额定载重6-4，曳引轮直径6-6（参看马达铭牌），绕绳比6-7。

5.预设置KTW/Q 6-25参数为2.8（行程<=30米）或5.0（行程<=80米）或8.0（行程<=240米）6.设置6-61，参看上表。

7.马达转一圈编码器脉冲数6-64是默认值。

8.6-80、6-81、6-82、6-83、6-84参看马达铭牌。

9.6-99设1保存参数。

检查编码器极性1.设置6-75=1，实时显示电梯速度（参看附件）。

并切换到实时显示模式下（在默认显示楼层时按“Select/Accept”键进入，按Menu键退出）。

2.手动松开制动器，空载轿厢应向上移动。

实时显示上的速度上行是正值，下行为负值。

3.如果极性反了，更改参数6-65值(比如1改为-1，或-1改为1)。
