巨人通力电梯调试全参数(精)

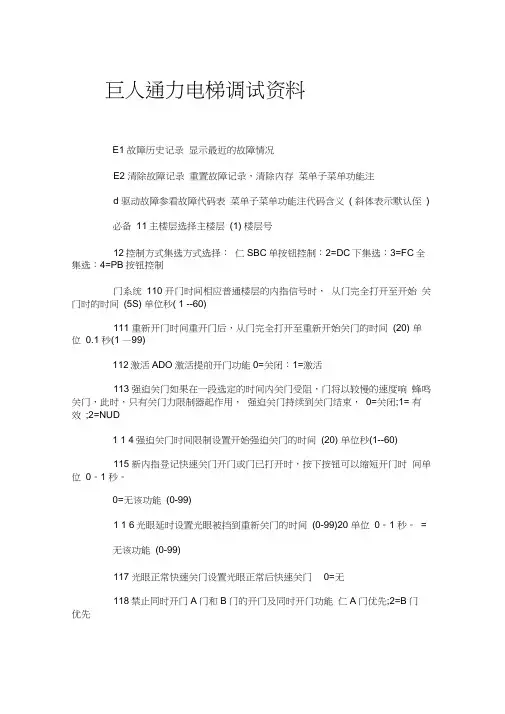

巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1秒。

0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。

1秒。

=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。

运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。

平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。

1。

1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。

2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。

0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。

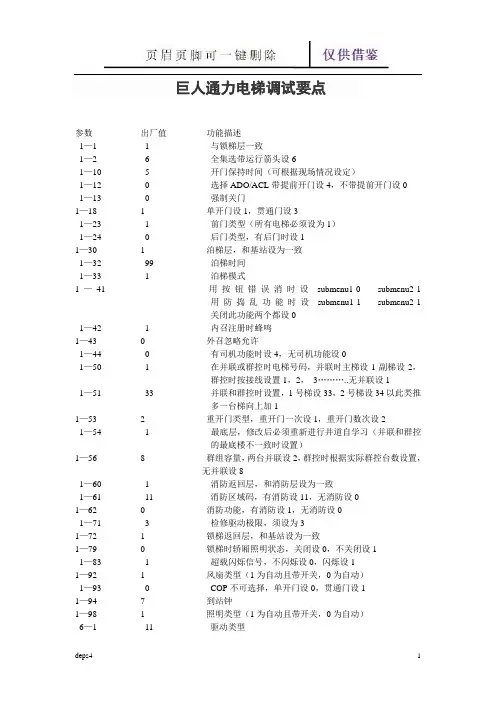

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力电梯调试资料E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义( 斜体表示默认侄)必备11主楼层选择主楼层(1) 楼层号12控制方式集选方式选择：仁SBC单按钮控制：2=DC下集选：3=FC全集选：4=PB按钮控制门系统110 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S) 单位秒( 1 --60)111 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20) 单位0.1 秒(1 —99)112激活ADO激活提前开门功能0=关闭：1=激活113 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1= 有效;2=NUD1 1 4强迫关门时间限制设置开始强迫关门的时间(20) 单位秒(1--60)115 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。

1 秒。

0=无该功能(0-99)1 1 6光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0。

1 秒。

=无该功能(0-99)117 光眼正常快速关门设置光眼正常后快速关门0=无118禁止同时开门A门和B门的开门及同时开门功能仁A门优先;2=B门优先1=有3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECO的输入XC(34: E)的类型0二按钮(DOEB);仁开关带蜂鸣器(DOES);2=^关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;仁DOP CS泊梯130 泊梯楼层如1-33=2( 群组泊梯) 1 #梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0, 0=0FF, nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0二关，1=A门优先，2=B 门优先，3=AB门同时开132 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99) 秒133 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0二关，nn#旨定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn#旨定楼层内旨140允许反向内选允许登陆与电梯运行方向相反的内旨信号，一旦停梯使这些信号开始响应0=关，1=开，141 错误内选删除电梯连续完成两个内旨而无人出入轿厢的情况下删除所有内旨信号0=关，1=开142 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144 司机模式选择0:标准1 : ATS HK/ 2: ATS CS145锁的类型(楼层进出控制)指定LCEOPT勺锁输入信号-锁-的用法0= 关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

运通系列电梯调试作业指导目录一．调试流程图 --------—2 二．调试操作说明 ---——---—3 1．控制系统框图 -—-—-—---42．控制系统用户界面的操作流程——---—-——5-163．驱动部分——-—--———16-234．运行准备-—————----——---235.慢车运行 -——--——- 23-256.快车调试——-—---—25-287．门机调整 --—-————28—338。

平衡系数测定—--—————33-349．超载设定———--—--34—3510.功能检测——-----—35附录1 :LCECPU参数表——————-—35-67附录2：LCECPU故障代码 ---——-——67—77附录3:SIEI变频器参数设定说明 --—-——--77—81附录4：SIEI变频器故障代码 -—-—-—-—81-83附录5：门机参数及故障代码 ---——-—83—88附录6 ：调试报告 -—---——89-961．控制系统框图：下图表是运通产品的电气系统的结构.它由许多pc板组成，2．控制系统用户界面的操作流程2.1 CPU用户界面的按钮2。

1。

1用户界面的按钮按钮和显示屏1.功能模式键2.功能模式的显示窗口3.楼层(轿厢位置）窗口4.新楼层(目标楼层）窗口5.增加数值/楼层键6.选择数值/接受键7.上召键8.内召键9.限速器测试(不使用）10.子菜单窗口11.数值（调整值）窗口12.减小数值/楼层键13.下召键14.缓冲测试功能模式功能模式显示用户界面未被激活无显示错误标志E（故障菜单)驱动设备错误 d电梯参数 1楼层标志 3显示和测试 4调试 5DRV参数 6电梯参数7外部群组参数82。

2.1LCE™用户界面的LEDs和按钮LEDsLCECPU板有绿色、红色和黄色的LEDs.他们的意义如下:绿色指正常操作电梯。

绿色的LEDs要一直打开红色指系统故障。

该状态需要工程师来处理黄色指操作模式.LEDs根据状态可以发光和不放光注意:中间列从"SPEED 〉0，1 M/S”到 "SAFETY INPUT"的LEDs也表示启动时序。

巨人通力电梯调试要点集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1 1—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为0 6—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。

E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。

5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。

巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门单开门设1，贯通门设3 1—18 1前门类型（所有电梯必须设为1） 1—23 1后门类型，有后门时设1 24 0 1—泊梯层，和基站设为一致1—301泊梯时间32 99 1—泊梯模式 1—33 1用按钮错误消时 1—41 设submenu1-0 submenu2-1submenu2-1 能时设submenu1-1 用防捣乱功0关闭此功能两个都设内召注册时蜂鸣 1—42 1外召忽略允许—143 00 有司机功能时设4，无司机功能设44 0 1—，2在并联或群控时电梯号码，并联时主梯设—50 1 1副梯设 1..无并联设1 ，群控时按接线设置12， 3………以此类推2号梯设 1—51 33 34并联和群控时设置，1号梯设33，多一台梯向上加1，重开门数次设2 —153 2 重开门类型，重开门一次设1最底层，修改后必须重新进行井道自学习（并联和群控—54 1 1的最底楼不一致时设置）群控时根据实际群控台数设置，，2群组容量，—156 8 两台并联设8无并联设 1—60 1 消防返回层，和消防层设为一致0 消防区域码，有消防设— 161 11 11，无消防设062 0 1—消防功能，有消防设1，无消防设— 171 3 检修驱动极限，须设为372 1 —1锁梯返回层，和基站设为一致，不关闭设79 0 —11锁梯时轿厢照明状态，关闭设083 1 1—，闪烁设1 超载闪烁信号，不闪烁设01为自动）风扇类型（1为自动且带开关，—921 0093 0 COP— 1，贯通门设1不可选择，单开门设1到站钟94 7 —1—为自动）照明类型（1为自动且带开关，98 1 01 11 — 6驱动类型— 61井道类型（只能设2 1 ）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长） 6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长） 6—26 0.3 爬行时间5-5-1学习前设0.3。

巨人通力GF18A门机调试资料1. 产品概要感谢您使用宁波申菱直流电阻门机控制系统，使用前请仔细阅读本使用说明书！我公司电阻门机均采用三角带二级传动，应用连杆机构及杠杆原理，实现轿门和层门的开门及关门动作。

两种门机均通过连杆机构将主传动机构与轿门连接，主传动机构工作时通过连杆机构使轿门动作，并应用杠杆原理实现快、慢门动作。

同时，连杆带动门刀曲柄，使门刀张开，推动滚轮，通过连杆将层门门锁装置打开，使轿门带动层门同时动作；关门到位时，连杆机构带动门刀曲柄使门刀闭合，层门门锁装置中的锁钩动作，锁住层门，轿门离开。

2.原理说明2.1调速电阻及电阻架编号和排序：2.2开关门速度调节说明：2.3 各开关动作距离说明注：单位（mm）以上数据仅供参考2.4 开门机的调节开门机的主要包括：速度的快慢、曲线的合理性等。

该门机的调节是通过变阻来实现的。

调节前先将各变阻触点做好标记，然后依次滑动变阻触点。

当调节到预期的效果后，锁定。

若与预期的效果相反，先将变阻触点滑回到标记处。

再依前一次调节为参照，调至预期效果，锁定。

现将调节参考如下：（参照电气接线图）1. 若关门速度不良，调节GRMD、SSC1、SSC2变阻触点；2. 若开门速度不良，调节KRMD、SSO1、SSO2变阻触点；3. 若关门速度良，曲线不良，调节SSC1、SSC2变阻触点；4. 若开门速度良，曲线不良，调节SSO1、SSO2变阻触点。

2.5一般直流门机系统的工作原理图如下所示：2.7工作原理分析：开门：当KMJ吸合时，电流一方面通过电机转子M，另一方面通过开门电阻RKM，从M1→M2，使门机向开门方向旋转，因为此时RKM电阻值较大，通过RKM的分流较小。

所以开门速度较快。

当电梯门关闭到1/2、3/4行程时，分别使开关减速限位SSO1、SSO2接通，短接了RKM的大部分电阻，使通过RKM的分流增大，从而使电机转速降低，实现了开门的减速的功能。

当开门结束时，切断开门终端限位SLO，使开门继电器释放，电梯停止开门。

巨人通力电梯调试要点．巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设6开门保持时 5 1—10间（可根据现场情况设定）选择1 —12 00 带提前开门设4，不带提前开门设ADO/ACL 0 强制关门1—131 1—18 单开门设1，贯通门设3前门类型 1 23 1 —）（所有电梯必须设为1 后门类型，— 124 01 有后门时设 1 和基泊梯层，—130站设为一致泊梯时间 99 32 —11—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功设能时submenu1- 1 submenu2- 1关闭此功能0两个都设内召注册时 42 1 —1蜂鸣0 43 1—外召忽略允许 0 44 —1有司机功能，无司机功能设4时设050 — 1 1 在并联或群控时电梯号．码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设2 1—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一．致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设8 1—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11风扇类型（ 1 92 —1．为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型井道类型—2 1 6 （只能设1）自学习前设— 617 1，自学习完成后设为0 1 --77N 位置，— 620做5-5-1把完后的77N安离距和装成加值此一2CM（安装样将完后梯开电．到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）77U位置， -- — 621 做5-5-1把后完的77U安离距和装成加此值一2CM（安装样将后完梯开电层底到．将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）爬行时间0.3 6 —26 学5-5-1设习前。
