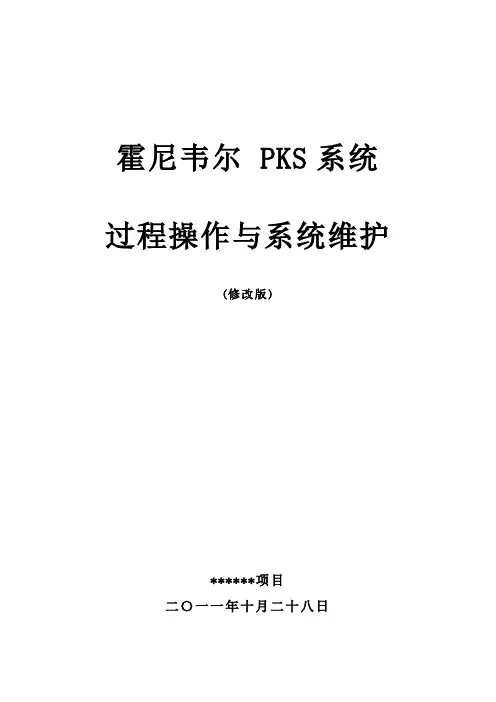

霍尼韦尔 PKS系统过程操作与系统维护(修改版)******项目二〇一一年十月二十八日目录第一章.控制系统介绍 (3)1.Honeywell公司的DCS简介 (3)第二章.过程操作 (4)1.操作站介绍 (4)1.1.操作员键盘 (4)2.画面介绍及操作 (4)2.1.标准画面介绍及操作 (4)2.2.状态行介绍（Understanding the Status Line） (6)2.3.工具栏介绍（Using the Toolbar） (8)2.4.点细目画面及操作 (9)2.5.操作组画面及其操作 (22)2.6.报警功能及其画面操作 (25)2.7.信息摘要及其画面操作 (33)2.8.事件摘要及其画面操作 (34)2.9.警报摘要及其画面操作 (36)3 历史数据和趋势操作 (36)第三章.系统维护 (43).1系统状态画面 (43).2系统报警画面 (44).3报警字的介绍 (44).4监视控制器及I/O卡的状态显示画面 (46).5服务器的运行状态画面 (46).6监视操作站的状态 (47).7监视打印机的状态 (49).8FTE状态画面 (50).9控制图介绍 (52)第一章. 控制系统介绍1.Honeywell公司的DCS简介******项目的DCS采用的是美国Honeywell公司的PKS系统。

PKS系统是由Honeywell公司在TDC2000、TDC3000、TPS和Plantscape系统的基础上，采用世界先进技术而推出的。

PKS是英文Process Knowledge System的第一个字母组成，称为过程知识系统。

PKS系统的核心是基于开放且功能强大的Microsoft公司的Windows 2008服务器/客户系统，它由高性能的控制器、先进的工程组态工具、开放的控制网络等组成。

利用服务器的高速动态缓存区采集实时数据，提供报警、显示、历史数据采集、报表报告等功能。

PKS一般由服务器（Server）、工作站(Station)、控制器(C300)和实时冗余容错以太网(FTE)网络组成，服务器的操作系统为美国微软公司的英文Windows 2008 Server，工作站安装微软公司的英文Windows 7 Profersional操作系统，支持中文显示。

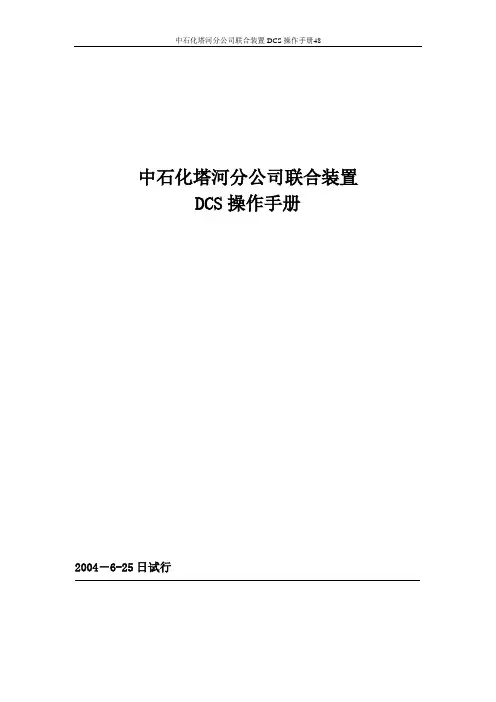

中石化塔河分公司联合装置DCS操作手册48中石化塔河分公司联合装置DCS操作手册2004－6-25日试行１、装置DCS系统概述１．１装置DCS概述塔河分公司联合装置DCS系统选用日本横河（YOKOGAW A）公司生产的CS3000型集散控制系统，包括常压、焦化、加制氢、重整、硫磺回收、污水、罐区、装卸设施及公用工程几个部分。

系统共分为两大部分即FCS(系统控制部分)和HIS（人机接口部分）。

本操作手册只介绍人机接口部分的操作及联合装置回路的说明２、人机接口站（HIS）概述2．1系统概述采用通用PC机作为其人机接口站（HIS）以Windows 2000作为操作系统，使HIS具有开放的操作环境，同时将DCS功能与PC系统易与操作性紧密相结合。

2．2人机接口站组成HIS上的功能组成主要有五大部分。

1、窗口操作监视功能。

该功能以生产过程的日常操作与监视为主，通过一系列所建立的操作监视窗口，实现对生产的运行、操作、监视、控制、报表等运作。

2、操作支持系统该功能主要是防止误动作或非操作者的安全权限功能，告知操作员错误的报警和信息功能，以及监视工厂现时和过去状态的报表功能。

3、数据收集和处理功能收集并保存各种过程数据，而且通过打印机或文件输出4、开放数据接口功能CS3000支持开放数据接口，通过DDE或OPC接口，使不具有HIS功能的上位系统以及通用应用窗口随时获取CS3000内各种实时的过程控制数据5、维护功能该功能用来诊断系统和运行维护，并时刻显示操作下的系统状态，监视操作状态。

２、启动HIS启动HIS的操作、监视功能1、打开电源，开始运行WINDOWS2000。

2、同时按下[Ctrl]+[A lt]+[Del] 登陆3、输入用户名和密码4、计算机进入HIS的操作和监视功能。

３、HIS基本的操作和监视窗口3、1 窗口概述通过HIS的操作监视窗口，向用户提供一个最佳的操作监视接口来控制、管理、监视生产过程以及整个系统的运行状态。

日本横河DCS CS3000培训教材目录一.横河系统项目的一般创建步骤二.PROJECT的创建三.COMMON ITEMS通用项目的定义四．FCS组态五．HIS组态日本横河DCS CS3000培训教材一．横河系统项目的一般创建步骤依照相关的自控图纸和工艺说明，进行DCS的软硬件选型、相关系统软硬件设计、软件模拟测试、软硬件上电测试、与现场仪表联动调试。

最终提交用户一个硬件安全可靠、软件健壮界面友好操作方便的工艺过程监控平台。

第一步：由自控图纸和工艺说明以及DCS规格需求书，确定系统硬件配置（包括控制器、I/O、通讯、操作站、服务器、以及其它附件），绘制系统配置图、机柜布置图、各种接线图。

第二步：利用SYSTEM VIEW 集成的工具进行硬件组态，包括控制器、I/O节点、I/O卡件、I/O通道、操作站。

第三步：利用SYSTEM VIEW集成的工具进行软件组态，包括回路控制组态、联锁逻辑组态、顺序控制组态、批量控制组态以及操作站各种人机界面的组态。

第四步：利用SYSTEM VIEW集成的虚拟测试功能，对控制器以及操作站组态进行软件功能测试。

通过此项测试可以解决其它系统只有在连接实际硬件时才能发现的问题，为安装调试做好准备。

第五步：系统安装调试，经考核运行后，提交用户。

下面是横河的工程工作流程图二．PROJECT的创建（详细内容参见横河文档IM 33S01B30-01E）1．PROJECT的类型（1）DEFAULT PROJECT当SYSTEM VIEW第一次启动创建的项目，为缺省项目,能够对控制器进行下载。

（2）CURRENT PROJECT一旦DEFAULT PROJECT项目中的一个FCS下载成功时，该项目属性自动变为CURRENT PROJECT,从而能够在线的对项目进行修改。

(3)USER-DEFINED PROJECT除以上两个类型PROJECT以外，创建的项目。

此类型的项目不能对控制器进行下载，只有通过改变PROJECT属性类型为DEFAULT 时，才能下载。

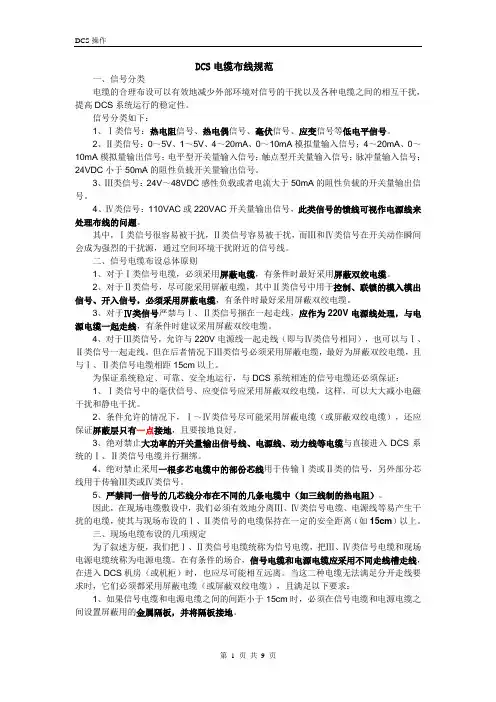

DCS电缆布线规范一、信号分类电缆的合理布设可以有效地减少外部环境对信号的干扰以及各种电缆之间的相互干扰，提高DCS系统运行的稳定性。

信号分类如下：1、Ⅰ类信号：热电阻信号、热电偶信号、毫伏信号、应变信号等低电平信号。

2、Ⅱ类信号：0～5V、1～5V、4～20mA、0～10mA模拟量输入信号；4～20mA、0～10mA模拟量输出信号；电平型开关量输入信号；触点型开关量输入信号；脉冲量输入信号；24VDC小于50mA的阻性负载开关量输出信号。

3、Ⅲ类信号：24V～48VDC感性负载或者电流大于50mA的阻性负载的开关量输出信号。

4、Ⅳ类信号：110VAC或220VAC开关量输出信号，此类信号的馈线可视作电源线来处理布线的问题。

其中，Ⅰ类信号很容易被干扰，Ⅱ类信号容易被干扰，而Ⅲ和Ⅳ类信号在开关动作瞬间会成为强烈的干扰源，通过空间环境干扰附近的信号线。

二、信号电缆布设总体原则1、对于Ⅰ类信号电缆，必须采用屏蔽电缆，有条件时最好采用屏蔽双绞电缆。

2、对于Ⅱ类信号，尽可能采用屏蔽电缆，其中Ⅱ类信号中用于控制、联锁的模入模出信号、开入信号，必须采用屏蔽电缆，有条件时最好采用屏蔽双绞电缆。

3、对于Ⅳ类信号严禁与Ⅰ、Ⅱ类信号捆在一起走线，应作为220V电源线处理，与电源电缆一起走线，有条件时建议采用屏蔽双绞电缆。

4、对于Ⅲ类信号，允许与220V电源线一起走线（即与Ⅳ类信号相同），也可以与Ⅰ、Ⅱ类信号一起走线。

但在后者情况下Ⅲ类信号必须采用屏蔽电缆，最好为屏蔽双绞电缆，且与Ⅰ、Ⅱ类信号电缆相距15cm以上。

为保证系统稳定、可靠、安全地运行，与DCS系统相连的信号电缆还必须保证：1、Ⅰ类信号中的毫伏信号、应变信号应采用屏蔽双绞电缆，这样，可以大大减小电磁干扰和静电干扰。

2、条件允许的情况下，Ⅰ～Ⅳ类信号尽可能采用屏蔽电缆（或屏蔽双绞电缆），还应保证屏蔽层只有一点接地，且要接地良好。

3、绝对禁止大功率的开关量输出信号线、电源线、动力线等电缆与直接进入DCS系统的Ⅰ、Ⅱ类信号电缆并行捆绑。

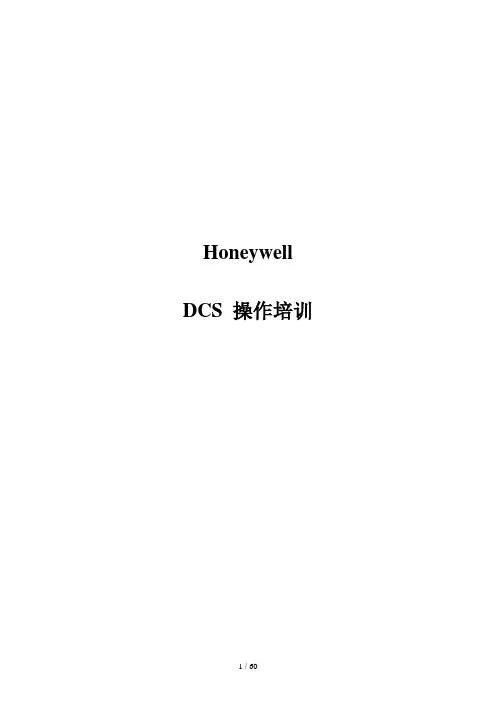

Honeywell DCS 操作培训绪论从一个完整的Shutdown 上装载系统Honeywell 组合键盘使用本地窗口状态工具条操作入门操作On Off 控制点GUS R600 报警器报警–系统状态使用Trend 显示工艺报警响应操作HPM 程序 (可选)其它•工具•命令•JP/SOP附录X_Plant 缩写列表同Merlion 的接口逻辑符号Honeywell 缩写描述Honeywell 手册报警和状态指示HPM参数参考•Honeywell TPS 综述•HPM 控制功能概观•X6 DCS•DCS 设备布局图•DCS 标签编号系统•点类型•Honeywell DCS系统操作简介 (参考 : HP12500) •X6 Honeywell DCS 系统操作•工艺操作Honeywell TPS 综述•全球用户工作站 (GUS)*DCS 操作控制台*IS Merlion控制台*Windows NT*通过 LCNP 处理机同LCN通信*本地 window⇒操作者和工程师职责(报警系统/控制台状态等等)⇒每个 GUS都有一个*其它windows (显示, 微软官能度)*显示创建者, 站点创建者, 安全综述 (工程功能)*遥控功能•高性能工艺管理(HPM)*M68040 平台⇒通信/控制处理器(冗余)⇒I/O 接口处理器(冗余)*获取数据和控制功能, 对等通信*点数据*顺序控制语言(CL), 联锁操作*每秒钟800个处理单元(PU) (控制，离散逻辑，次序组等等)。

1个PID 控制器使用1个 PU。

*培训系统I/O 模拟。

•通信网络*本地控制网络(LCN)⇒操作网络(历史纪录,软件装载,访问硬盘等等)⇒5兆/秒⇒令牌转交接受协议，每个节点令牌的通过时间大约为30秒。

⇒A和B 电缆线上同时广播。

⇒最多支持64 个节点，网络最远距离为300米。

⇒用于 GUS/PLNM/AM/AxM/HM/NIM/APPNODE*全球控制网络(UCN)⇒工艺网络 (SP, OP, PV, range, alarm generation)⇒5兆/秒⇒令牌总线网络⇒用于HPM•网络接口模块(NIM)*UCN 接到LCN*冗余*使LCN 和 UCN同步*最多支持 32 冗余设备•工厂网络模块 (AppNode)*LCN和以太网 (PIN)的接口*为了下载 SOC 等等•应用模块 (AM / AxM)*运算控制器的补充*管理控制*更先进的计算和控制策略*控制SOC下载语言程序等等 c•历史模块 (HM)*存储系统软件和应用文件（例如硬盘）*存储连续的工艺历史和事件日志*存储图表，节点操作软件，CL 程序HPM 控制功能概观典型的控制回路 :DCS 标签编号系统8 个特征P1****** : polymer POF line 1 tag(P2****** : polymer POF line 2 tag) C1****** : polymer, common areaSA01**TC : spinning machine A cell 01 temperature controller, ** loop no. S1****** : spinning common area (e.g. aspiration gas) R1****** : solvent recovery area P19***** : site specific, polymer areaC19***** : site specific, polymer common area R19***** : site specific, solvent recovery area*G *T analog input (FULL point form)模拟全点analog input (COMPONENT point form) 模拟半点*V *X *R *Z analog output (control valve)模拟输出(控制阀) analog output (micro-motion flow control valve) 模拟输出(流量控制阀)analog output (heater control output) 模拟输出(热量控制输出)analog output (drive control output) 模拟输出(热量控制输出)*C control (控制) FQ totaling (累加器)HC hand controlSC speed control (速度控制) XG Analyzer (分析器) *A digital alarm (数字警报) RC ratio control (比率控制) C E DO calculated value (计算值) digital input (数字输入) digital output (数字输出)PB digital composite / device control 数字组合/控制点HSdigital composite / device control 数字组合/控制点E1SV E2PBAPoint Type (点的类型)Point Type 点的类型 Descriptor(描述)Tag Name 点名 Tag Descriptor 点的描述 ANALOG INPUT 模拟输入Perform input processing on all field I/O.(P10312PG) MDI SUPP TK VNT PRESSANALOG OUTPUT 模拟输出Perform output processing on all field I/O. (P10319PV) MDI SUPP PRESS CTRL VLV DIGITAL INPUT 数字输入Perform input processing on all field I/O. (P10315E) MDI SUPP PMP START/STOP DIGITAL OUTPUT 数字输出Perform output processing on all field I/O. (P10315DO) MDI SUPP PMP RUN REGULATORY PV 常规PVProvide an easy to use configurable approach for implementing PV calculations and compensation functions.(P10317PG) MDI FLTR DP REGULATORYCONTROL 常规控制 Perform standard control functions by executing the algorithms that have been configured.(P10319PC) MDI SUPP PRESS CTRLDIGITAL COMPOSITE 数字组合A multi-input/multi-output point provides an interface to discrete devices such as motors, pumps, solenoid valves, and motor-operated valves. It provides built-in structures for handling interlocks, and supports display of the interlock conditions in group, detail, and graphic displays.(P10321HS)MDI ONL/RECIRC VLVDEVICE CONTROL 设备控制 Provide a way to manipulate a device (e.g. motor) and to view the strategy through a single point (help the operator to graphically trace the source of an interlock condition.(P10315PB) MDI SUPP PMPFLAG 状态点A 2 state (On and Off) point is used for storing a Boolean value. The value can be supplied by the operator, sequence program, another point output, etc.(P10322FL) MDI/GLY ONL/RECIRCNUMERIC 数值点 Data point used to store numeric values that can be used for batch/recipe operations, or to store the intermediate results of calculations.(P1CPRCLM) CP RATE CHANGE +/-PROCESS MODULE 过程模块 The resource for execution of user-created programs (CL). (P1CPRTCH) CAPPING RATE CHANGEARRAY 数组点 Provide access to HPM box global variables, or external data from/to serial interface devices.(P1MWTOP) TOP MW ONL DATA TIMER 时间点 Timer data point allows the operator and the sequence program to time the process events.(P1MWRCTM) MW SILO RATE CHANGE TMR LOGIC 逻辑点 Provide a configurable mix of logic capability that provides the basis for integrated logic functions.(P1LOGA) MDI/GLY DIVERT VALVES STRING 字符串点Store descriptive text data, such as the brand name or model etc.--平台 (Point Form)"Full" point form includes alarm-related parameters and sometimes, some other miscellaneous parameters. This information is needed when the point is to be used as the primary operator interface to the point's data."Component" point form should be used for points that provide inputs to the "Full" point, and also for those points that handle the outputs from the "Full" points. Component" points should be used as part of the "Full" point that has been designated a primary operator interface point.NOTE: Full-point form cannot be assigned to DO (digital output) points; they are always component points. Stand-alone digital output points require using a digital composite point that has 0 (zero) inputs and 1 output.Example : Single-LoopExample :Mass FlowExample : Motor ControlHoneywell DCS 系统操作简介(参考： HP12500)登录•Alt-Ctl_+Del组合键用户名: gus密码:键操作•工程键盘•功能键•操作键•通过工程键盘(用于纺丝层)操作键•键锁•其它：*主菜单 (Poly/Spin/Recovery)*Recall tag/schematic name key ...*清屏*故障*Schematic Tagname Toggle*调出最新的图表*相关的显示*组*详述*示意图*标准*系统状态*CONS 状态 (单元显示 / 单元分配 /控制台报警状态/ 系统报警状态) *报警SUMM / UNIT ALM SUMM*MSG SUMM / MSG CONFM / MSG CLEAR*系统菜单⇒概要菜单⇒事件历史⇒组编辑显示 (391~400)显示•改变区域•节点描述•组•图表•详述•趋势改变方式•手动•自动•串联•程序, 包括CL 程序 (例如用于SOC, ...)信号处理•指示或调整控制(带有运算器)模拟/灵敏传感器•用于联锁和顺序控制的数字传感器•驱动通信的串行接口•PV 源选项*所有⇒自动⇒手动⇒SUB, 从程序输入⇒追踪*仅自动Point Exec State•Active•InactiveX6Honeywell DCS 系统操作控制台体系结构•GUS*Deskside GUS 用于纺丝层, ICR, 纺丝 3rd层和培训系统。

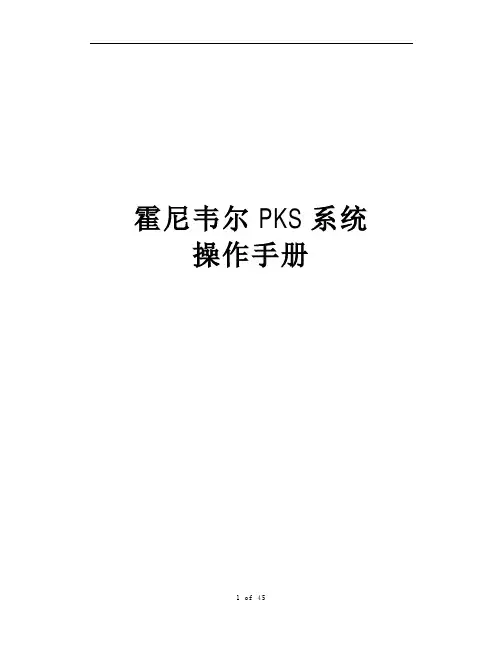

霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。

Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。

Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。

典型Experion PKS系统的体系结构如下图1所示。

图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。

网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。

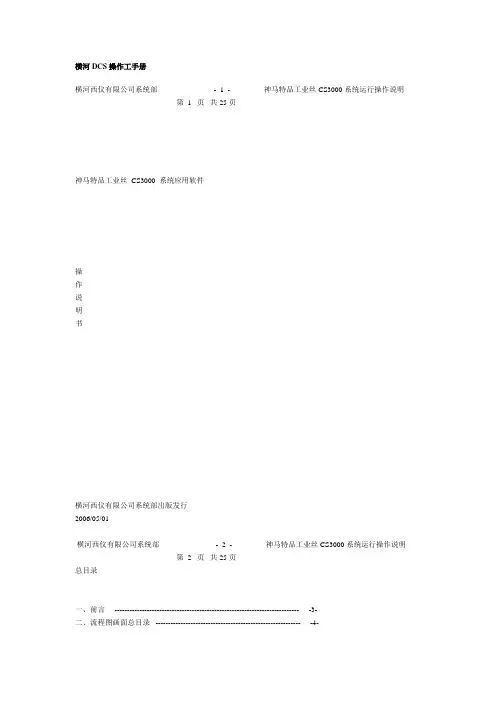

横河DCS操作工手册横河西仪有限公司系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第1 页共25页神马特品工业丝CS3000 系统应用软件操作说明书横河西仪有限公司系统部出版发行2006/05/01横河西仪有限公司系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第2 页共25页总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪有限公司系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。

横河D C S操作工手册内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）横河DCS操作工手册横河西仪有限公司系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第 1 页共25页神马特品工业丝 CS3000 系统应用软件操作说明书横河西仪有限公司系统部出版发行2006/05/01横河西仪有限公司系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第 2 页共25页总目录一、前言 -------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪有限公司系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第 3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。

b.在弹出的对话框中，选择存储趋势数据的文件类型c.选择相应的趋势文件d.点击“OPEN”键在当前趋势窗口就显示出存储在文件中历史数据c.通过改变各曲线参数的高低限值（高低限也可以采用默认值），来改变曲线趋势d.对需在趋势窗口显示的曲线数据，在[Display]下相应曲线的图框中打（√）e.点击“OK”确认(二)趋势图重组a.在趋势窗口中，点击“2.5.2改变趋势图中趋势笔(一)趋势图分配操作a.在趋势图窗口中点击“2.5历史趋势图的读取利用趋势图可以读取或保存历史、当前数据2.5.1在趋势窗口中获取数据a．调用一幅趋势图（参考前面的调用方法）b．趋势图显示历史曲线图和当前参数实时数值b．在工具栏中的窗口调用菜单或工具块点击“过程报警”按钮c．弹出过程报警趋势窗口，其中显示与该点相关的过程报警信息(二)从功能键查找信息a．在趋势图画面中选择一点b．弹出过滤器窗口c．在过滤器对话框中，确定需要查找报警的范围、类型d．报警窗口就会显示查找到的报警2.4.2信息查找(一)从“过滤器对话框”信息查找a．点击过程报警窗口中“Filter”（过滤器）按钮(二)从“导航器”确认a．当听到报警声，点击系统信息窗口工具栏上的“Navigator”（导航器）按钮b．弹出导航器窗口c．双击导航器窗口中闪亮信息d．弹出相应的信息窗口，确认步骤同上d．点击“√”（确认按钮）注：此操作确认窗口中所有的信息；也可先选择某一信息，再点击“√”，逐个确认“AUTO”（自动）或“CAS”（串级）按钮d．确认弹出“确认”对话框2.4报警处理当产生过程报警或系统报警时，DCS会声音报警，同时系统信息窗口工具栏上相应按钮会闪亮2.4.1确认报警(一)从“系统信息窗口”确认a．当听到报警声，查看工具栏上闪亮按钮，确认报警类型b．点击工具栏上闪亮按钮c．弹出相应的信息窗口e．再次确认数值2.3.2改变仪表操作模式调用仪表面板方式参见a．点击仪表面板模式显示区（显示MAN、AUTO、CAS 区）b．弹出仪表模式改变对话框c．在仪表模式改变对话框中点击“MAN”（手动）或a．用鼠标点击仪表面板上的增减指针，可操作的指针显示红色。

DCS安全操作规程第1章CS3000系统概述1.1 简介CENTUM CS3000是日本横河（YOKOGAW A）公司于上世纪90年代推出的分布式操纵系统(DCS)，该系统具有先进的软、硬件结构，友好的人机界面，丰富、强大的操纵功能，能够完成常规、复杂、顺序、逻辑、编程和批量等许多操纵功能。

CS3000的系统配置采纳双总线型网络拓扑结构，在网络上挂靠一个工程师站（ENG），一个或数个操作站（HIS），一个或数个现场操纵站（FCS），其中工程师站和操作站之间用以太网（E网）连接起来。

FCS下面连接NO DE（一套CS3000系统最多有8个NODE），NODE上面连接各种I／O卡件，用于现场接收和发送信号。

CS3000使用Windows操作平台，它包括系统操纵站和若干人机界面站，以鼠标及键盘操作为主。

1.2 结构CS3000系统采纳的软件版本为R2.30，工程师站（1个）和操作站（6个），采纳了2个现场操纵站（FCS），图1.1中有网络Ethernet 、V—NET。

Ethernet是操作站、工程师站、以及上位运算机之间信息数据传输的通道，符合IEEE 802.3 标准，通信速率为10 Mbps。

V—NET是用于进行操作监视及信息交换的双重化实时操纵网络。

通讯方式采纳Token—Passing即令牌总线，符合IEEE802.4标准，通信速率10Mbps。

总线的长度能够通过适配器和光纤进行延伸，其网络结构如下所示：Ethernet连续操纵顺序操纵V-NET FCS0101HIS163 ……FCS0102HIS164/ENG HIS159 HIS158系统1.3 特点监控点能够由多个HIS （Human Interface Station ）同时操作，每个HI S 也能够同时操作多个监控点（能够是不同岗位的多个监控点）。

CS3000系统的处理能力专门强大，它能够处理100，000工位号 (tags)、2，500幅画面（包括各种监控画面），每幅画面上可显示数据多达400个。

中石化塔河分公司联合装置DCS操作手册48中石化塔河分公司联合装置DCS操作手册2004－6-25日试行１、装置DCS系统概述１．１装置DCS概述塔河分公司联合装置DCS系统选用日本横河（YOKOGAW A）公司生产的CS3000型集散控制系统，包括常压、焦化、加制氢、重整、硫磺回收、污水、罐区、装卸设施及公用工程几个部分。

系统共分为两大部分即FCS(系统控制部分)和HIS（人机接口部分）。

本操作手册只介绍人机接口部分的操作及联合装置回路的说明２、人机接口站（HIS）概述2．1系统概述采用通用PC机作为其人机接口站（HIS）以Windows 2000作为操作系统，使HIS具有开放的操作环境，同时将DCS功能与PC系统易与操作性紧密相结合。

2．2人机接口站组成HIS上的功能组成主要有五大部分。

1、窗口操作监视功能。

该功能以生产过程的日常操作与监视为主，通过一系列所建立的操作监视窗口，实现对生产的运行、操作、监视、控制、报表等运作。

2、操作支持系统该功能主要是防止误动作或非操作者的安全权限功能，告知操作员错误的报警和信息功能，以及监视工厂现时和过去状态的报表功能。

3、数据收集和处理功能收集并保存各种过程数据，而且通过打印机或文件输出4、开放数据接口功能CS3000支持开放数据接口，通过DDE或OPC接口，使不具有HIS功能的上位系统以及通用应用窗口随时获取CS3000内各种实时的过程控制数据5、维护功能该功能用来诊断系统和运行维护，并时刻显示操作下的系统状态，监视操作状态。

２、启动HIS启动HIS的操作、监视功能1、打开电源，开始运行WINDOWS2000。

2、同时按下[Ctrl]+[A lt]+[Del] 登陆3、输入用户名和密码4、计算机进入HIS的操作和监视功能。

３、HIS基本的操作和监视窗口3、1 窗口概述通过HIS的操作监视窗口，向用户提供一个最佳的操作监视接口来控制、管理、监视生产过程以及整个系统的运行状态。
